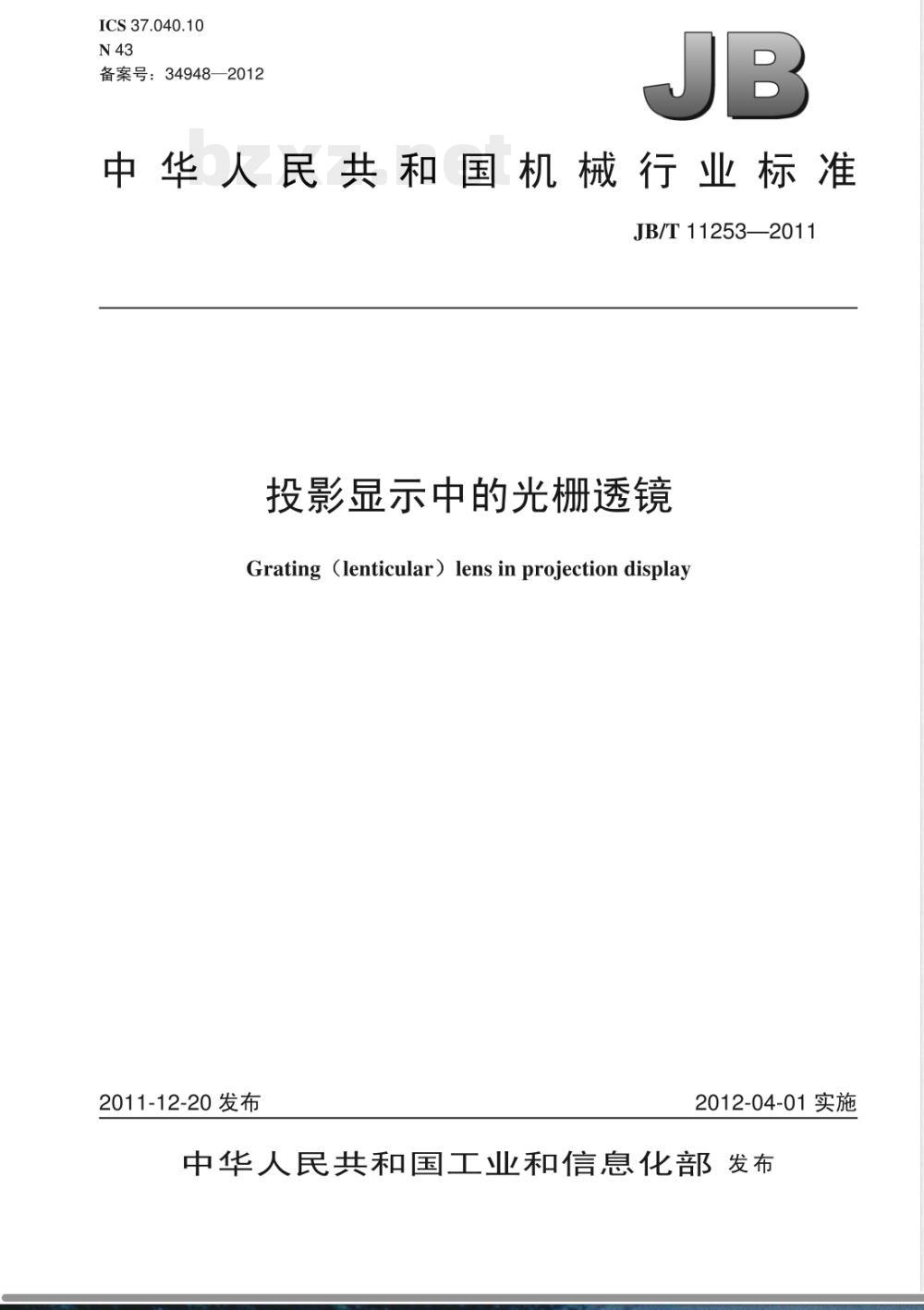

中华人民共和国机械行业标准
JB/T 11253—2011
投影显示中的光栅透镜
Grating （lenticular) lens in projection display2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言

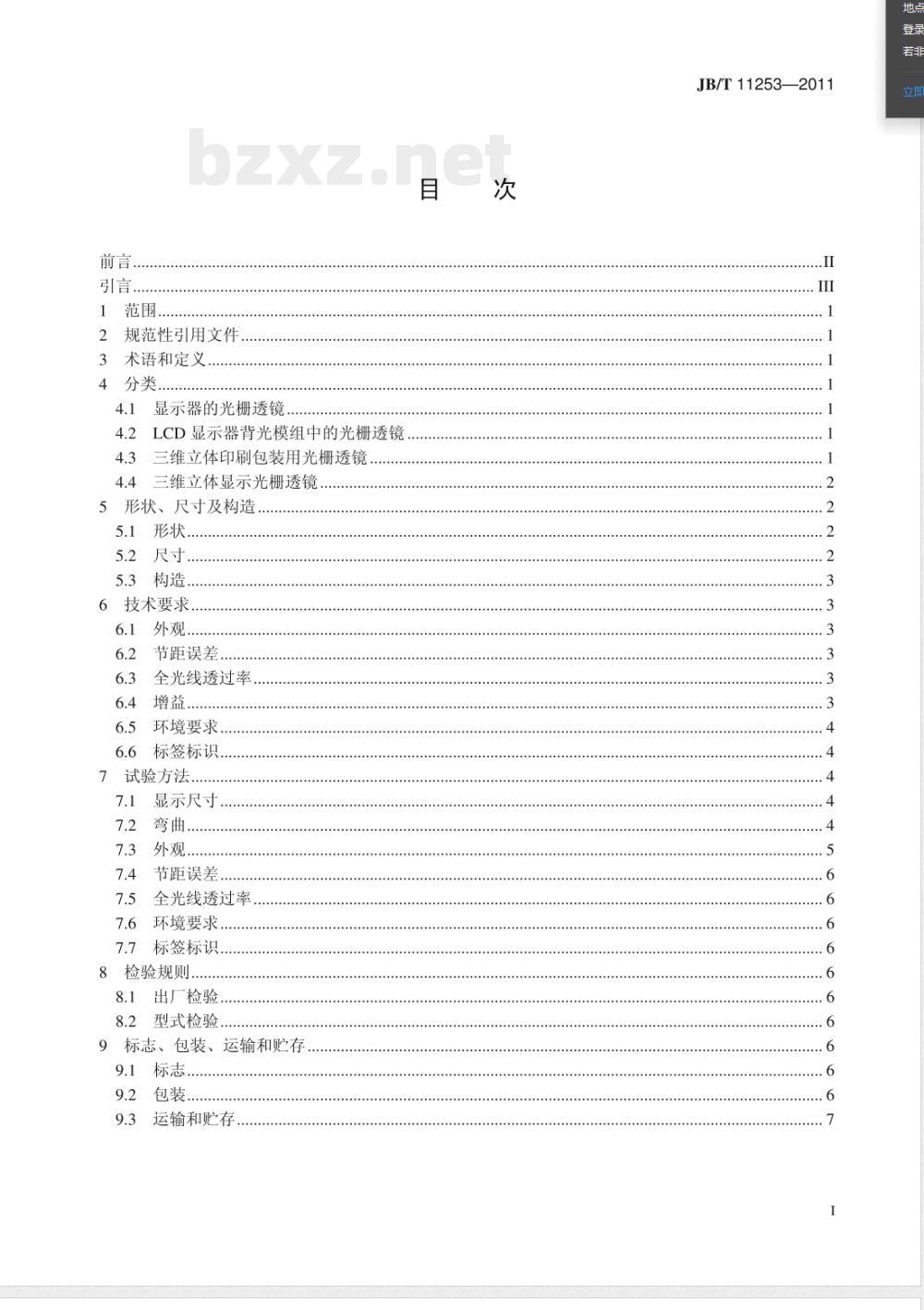

规范性引用文件
术语和定义
4.1显示器的光栅透镜，
......
LCD显示器背光模组中的光栅透镜.4.2
三维立体印刷包装用光栅透镜.
三维立体显示光栅透镜，
5形状、尺寸及构造
形状.…
尺寸。
构造．
6技术要求..
外观，
节距误差.
全光线透过率bzxz.net
6.4增益..
6.5环境要求，
6.6标签标识.
7试验方法
显示尺寸.…
7.3外观..…．
7.4节距误差..
7.5全光线透过率.
7.6环境要求..
7.7标签标识.
8检验规则..
8.1出厂检验
8.2型式检验.
9标志、包装、运输和贮存
9.1标志，
运输和贮存
+++....+++++++
JB/T11253—2011
....II
...........
JB/T11253—2011

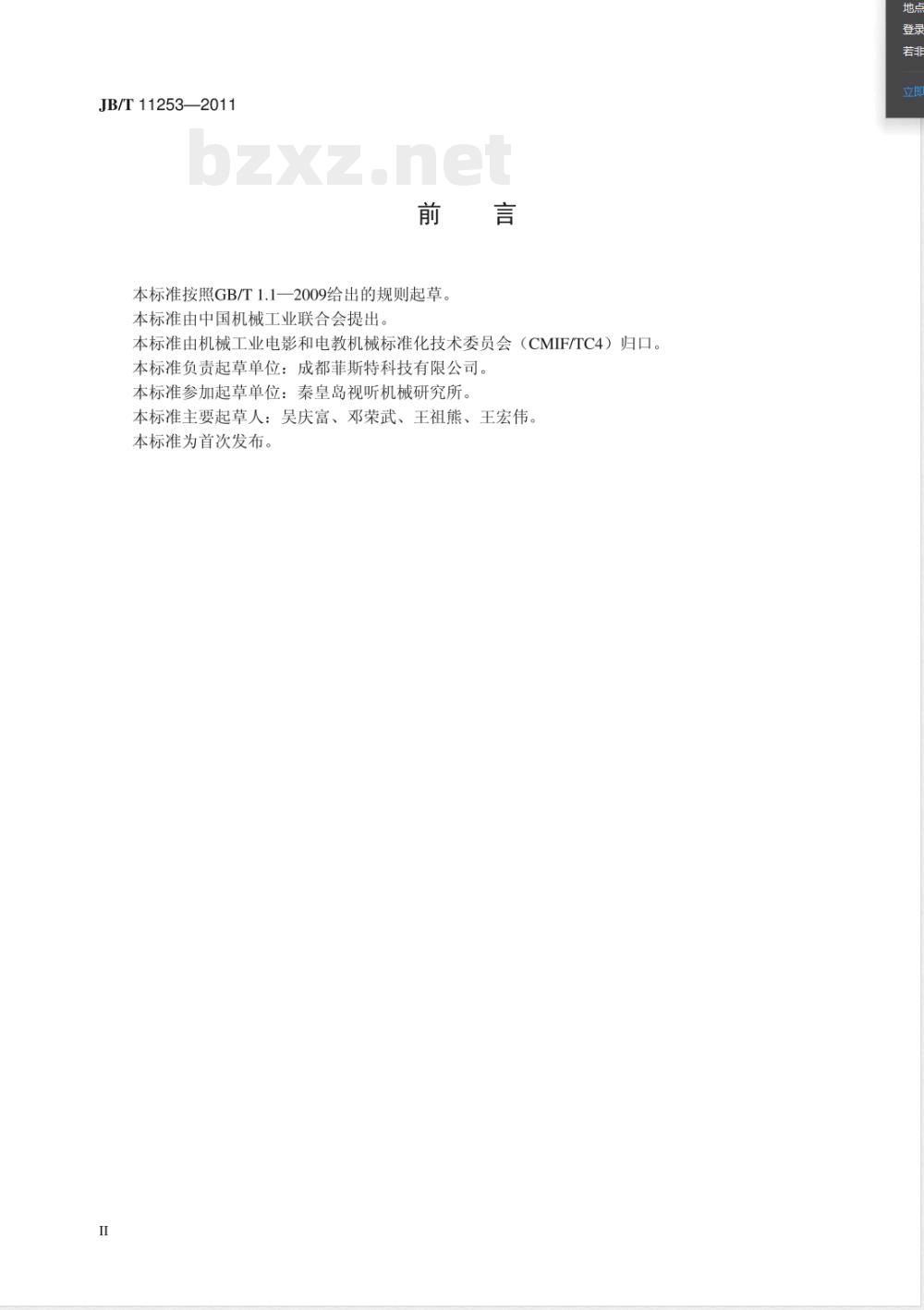

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。本标准负责起草单位：成都菲斯特科技有限公司。本标准参加起草单位：秦皇岛视听机械研究所。本标准主要起草人：吴庆富、邓荣武、王祖熊、王宏伟。本标准为首次发布。
JB/T11253—2011

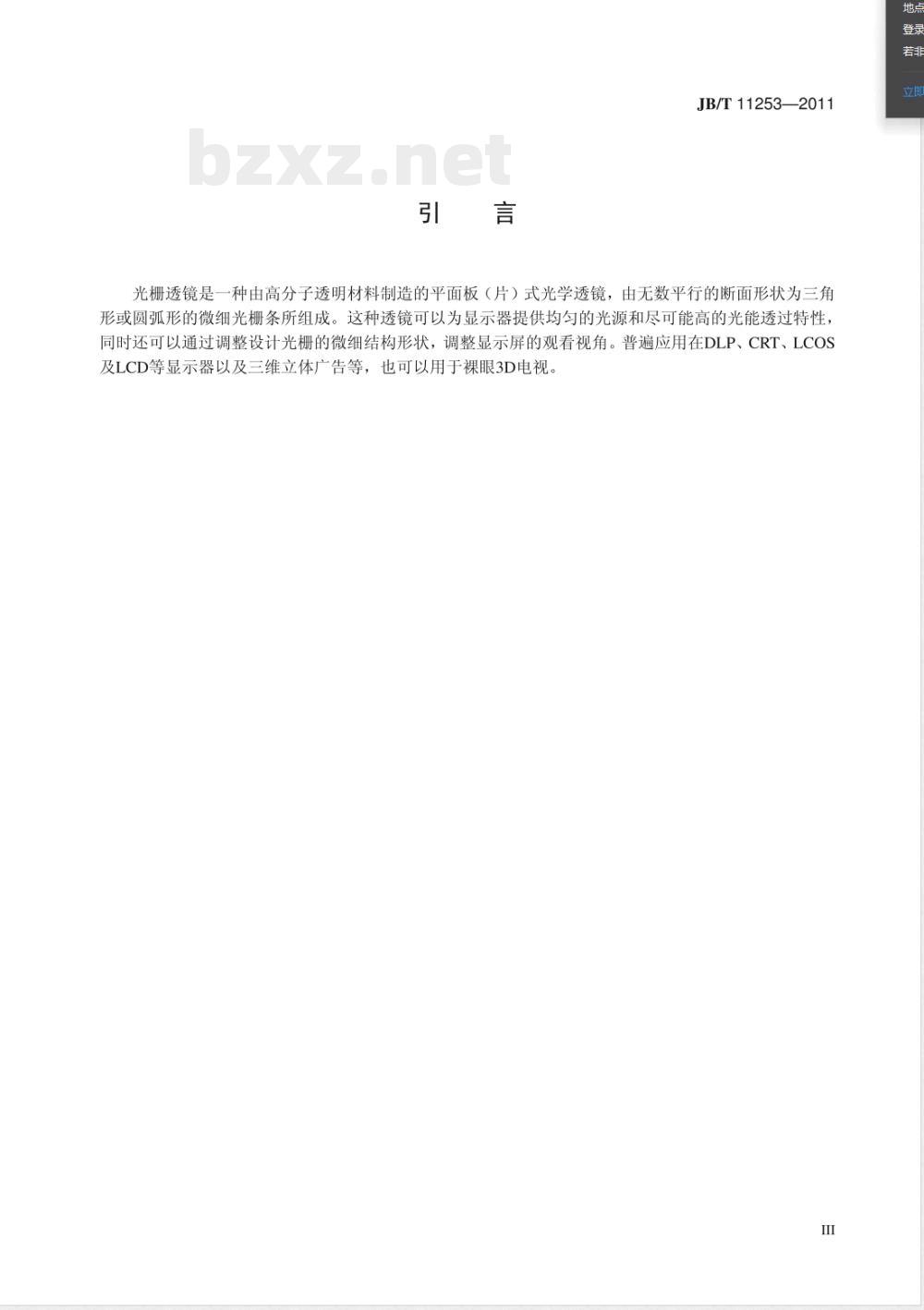

光栅透镜是一种由高分子透明材料制造的平面板（片）式光学透镜，由无数平行的断面形状为三角形或圆弧形的微细光栅条所组成。这种透镜可以为显示器提供均匀的光源和尽可能高的光能透过特性，同时还可以通过调整设计光栅的微细结构形状，调整显示屏的观看视角。普遍应用在DLP、CRT、LCOS及LCD等显示器以及三维立体广告等，也可以用于裸眼3D电视ⅢI

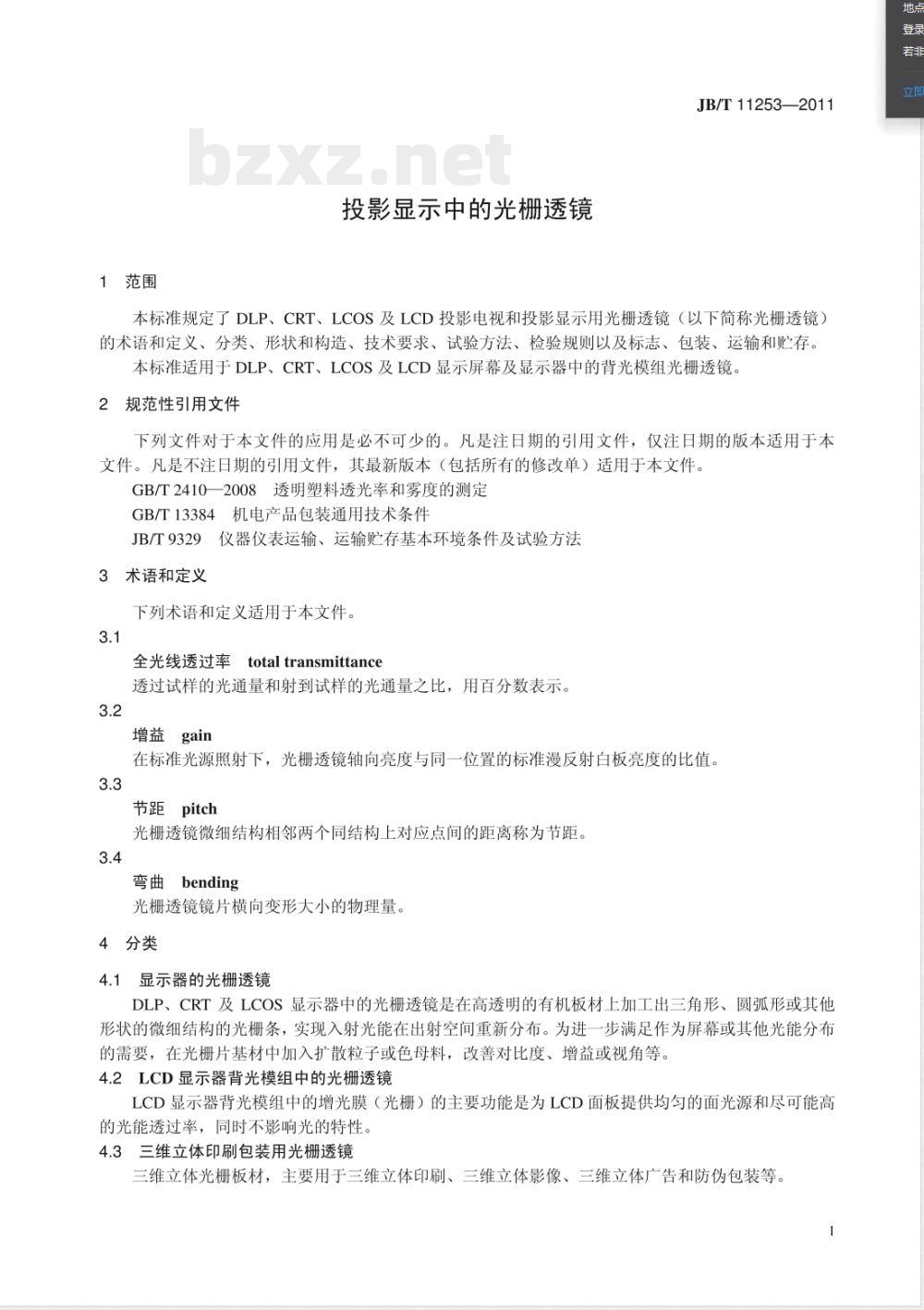

1范围
投影显示中的光栅透镜
JB/T11253—2011
本标准规定了DLP、CRT、LCOS及LCD投影电视和投影显示用光栅透镜（以下简称光栅透镜）的术语和定义、分类、形状和构造、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于DLP、CRT、LCOS及LCD显示屏幕及显示器中的背光模组光栅透镜。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2410—2008透明塑料透光率和雾度的测定GB/T13384机电产品包装通用技术条件JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义
下列术语和定义适用于本文件。3.1
全光线透过率totaltransmittance透过试样的光通量和射到试样的光通量之比，用百分数表示。3.2
增益gain
在标准光源照射下，光栅透镜轴向亮度与同一位置的标准漫反射白板亮度的比值。3.3
节距pitch
光栅透镜微细结构相邻两个同结构上对应点间的距离称为节距。3.4
由bending
光栅透镜镜片横向变形大小的物理量4分类
4.1显示器的光栅透镜
DLP、CRT及LCOS显示器中的光栅透镜是在高透明的有机板材上加工出三角形、圆弧形或其他形状的微细结构的光栅条，实现入射光能在出射空间重新分布。为进一步满足作为屏幕或其他光能分布的需要，在光栅片基材中加入扩散粒子或色母料，改善对比度、增益或视角等。4.2LCD显示器背光模组中的光栅透镜LCD显示器背光模组中的增光膜（光栅）的主要功能是为LCD面板提供均匀的面光源和尽可能高的光能透过率，同时不影响光的特性。4.3三维立体印刷包装用光栅透镜三维立体光栅板材，主要用于三维立体印刷、三维立体影像、三维立体广告和防伪包装等。1
JB/T11253—2011
三维立体显示光栅透镜
用于裸眼三维立体显示。
形状、尺寸及构造
5.1形状
光栅透镜的断面结构为三角形或圆形，如图1、图2所示。形状为矩形，长宽比为16：9或4：3。图1
5.2尺寸
显示尺寸
显示尺寸见表1。
显示屏幕对角线尺寸
显示尺寸
4：3（画面面积）
690×518
873×655
975×731
1016×762
1056×792
1219×914
1320×990
1361×1021
1463×1097
1524×1143
1706×1280
1828×1371
2032×1524
2438×1828
3048×2286
注：长宽公差根据具体客户要求确定，如客户没有要求则长宽公差为土1.0mm；表。
16：9（画面面积）
751×423
950×535
1060×597
1104×622
1149×647
1325×746
1436×809
1480×833
1591×896
1657×933
1856×1045
1988×1120
2209×1244
2651×1493
3314×1866
小于34in的外形尺寸未列入本
如图3所示，当外形尺寸宽高比为4：3时，光栅透镜的弯曲不得超过5%；当画面尺寸宽高比为16：9时，光栅透镜的弯曲不得超过8%。2
5.3构造
5.3.1齿形结构
JB/T11253—2011
光栅透镜是由截面为三角形、圆弧形、椭圆形等或几种图形的组合的齿槽所构成。光栅方向与高度方向平行。
5.3.2光栅透镜的材料
光栅透镜制造材料采用透过率高的PMMA、PET、PP、MS、有机硅凝胶等高分子材料。6技术要求
6.1外观
光栅透镜的外观应良好，没有使光栅透镜表观受影响的污染、划伤、杂质等缺陷，具体要求见表2，表2
问题内容
（透明）
（不透明）
1个以内
1个以内
4个以内
4个以内
实际上
无问题
实际上
无问题
在检查装置上不可见，可接受
在检查装置上不可见，可接受
注：可忽略从检查距离处看不见的问题，不密集是指3个/cm2。6.2节距误差
光栅透镜的节距误差应不大于0.002mm。6.3全光线透过率
显示器的光栅透镜，其全光线透过率应不小于65%。备注
0.2mm<≤0.5mm，其中吸≤0.2mm可接受但不密集，0.5mm<$不允许
0.2mm<≤0.5mm，其中≤0.2mm可接受但不密集，0.5mm<@不允许
LCD显示器背光模组中的光栅透镜，其全光线透过率应不小于92%。三维立体印刷包装用光栅透镜和三维立体显示光栅透镜，其全光线透过率应不小于85%。6.4增益
投影显示用的光栅透镜其增益应不小于1.0。3
JB/T11253—2011
6.5环境要求
光栅透镜的环境要求见表2。经试验后应无异常，外观、光学特性无变化。6.6标签标识
标识范围要求如图4所示。
标签标识中的内容及尺寸如图5所示。平面
BSFXXX
光栅透镜代号：
XXX——光栅透镜生产编号：
YYMMDD
YYMMDD一依次表示为光栅透镜的生产日期：年一月一日（YY-MM-DD）以打标当日的日期为准。图5
7试验方法
7.1显示尺寸
用分度值为0.5mm的卷尺对光栅透镜的外形尺寸、对角线尺寸进行测量。7.2弯曲
如图3所示，先将光栅透镜的宽边设置2个悬挂点α点和b点（2个悬挂点之间的距离是该边宽度W的1/3），将光栅透镜自由悬挂，然后把光栅透镜紧靠一平面，用直尺（或卷尺）测量光栅透镜离直线最远处到平面的距离d，并按公式（1）计算出弯曲（%）。弯曲：
式中：
d一光栅透镜离直线最远处到平面的距离：W-
光栅透镜宽边的宽度。
x100·
7.3外观
7.3.1光栅透镜的区域划分
JB/T11253—2011
光栅透镜的区域划分如图6所示。图6中A为中心区域，B为显示区域，C为安装区域。B区
说明：
显示尺寸长度值；
显示尺寸宽度值；
aj=a2/2;
br=b2/2。
7.3.2外观检查
在环境光为5001x以上的地方，目测有无使光栅透镜表观受影响的污染、划伤、杂质等缺陷。7.3.3透光检查
放置于如图7所示的检查装置上目测。检查者位于距光栅透镜镜面400mm1000mm的地方，水平方向土45°、垂直方向土10°的范围内，透过光线对光栅透镜的外观进行检查。样品
透明玻璃
000000000
7.3.4反射光检查
荧光灯
放置于如图7所示的检查装置上目测。在明室照度2001x5001x的条件下，检查者位于距光栅透镜镜面400mm～1000mm的地方，在水平方向土45°、垂直方向土10°的范围内，关闭荧光灯对光栅透镜的外观进行检查。
JB/T11253—2011
5判断标准
参见表2、图7。
7.4节距误差
在计量室的环境条件下，使用50倍500倍及以上的光学显微镜或台阶仪进行测量。7.5全光线透过率
按照GB/T24102008进行平面及光栅面的测定。7.6环境要求
按照表3所示测试方法对光栅透镜进行环境要求试验。表3
测试项目
耐热测试
耐冷测试
耐湿测试
热循环测试
户外测试
7.7标签标识
按图5的标识用直尺及目视检查。8检验规则
8.1出厂检验
测试方法
放置于60℃的高低温循环箱12h
放置于-20℃的高低温循环箱中168h放置于40℃，相对湿度80%的高低温循环箱中120h60℃12h，-20℃168h；3个周期
放置于阳光下累积48h
8.1.1对于已定型生产的光栅透镜，均应进行出厂检验，检验项目为5.2.1、5.2.2、6.1。8.1.2判定规则：每片光栅透镜按出厂检验项目均符合本标准要求为合格，或按订货方合同要求进行检验和判定。
8.2型式检验
有下列情况之一时，应进行型式检验：a）新产品的定型鉴定；
b）企业定期周期性自我检查：
c）国家质量监督机构提出进行质量监督抽查检验；d）产品上等级时。
9标志、包装、运输和存
9.1标志
产品出厂时，应有标志。内容包括：a）产品名称、商标；
b）产品型号、规格；
c）生产单位、出厂编号及日期，9.2包装
9.2.1应在洁净的环境中包装光栅透镜，轻拿轻放，防止划伤、吸附灰尘、吸附污渍及膜层转移9.2.2光栅透镜应平放在包装箱内且不允许产生相对滑动，光栅透镜与光栅透镜之间应用缓冲材料隔离。
包装箱应有足够的强度支撑和缓冲来自外界的压力，储运标识应明显。9.2.4成批光栅透镜出厂时，应装在有防霉、防潮、防震的运输外包装箱内。6
包装箱的标志及随机文件应符合GB/T13384的规定。9.2.5
9.3运输和购存
JB/T11253—2011
9.3.1光栅透镜在运输和装卸过程中，严禁抛掷并避免雨雪的直接淋袭，不得受到严重机械碰撞。9.3.2
光栅透镜应平放贮存在清洁、干燥、通风的仓库内，不得与含有腐蚀性气体的物品混放。光栅透镜的运输、贮存基本环境条件见表4，其试验方法应符合JB/T9329的规定。表4
基本环境条件
高温℃
低温℃
相对湿度（25℃）%
加速度m/s2
脉冲持续时间
自由跌落高度
额定值
