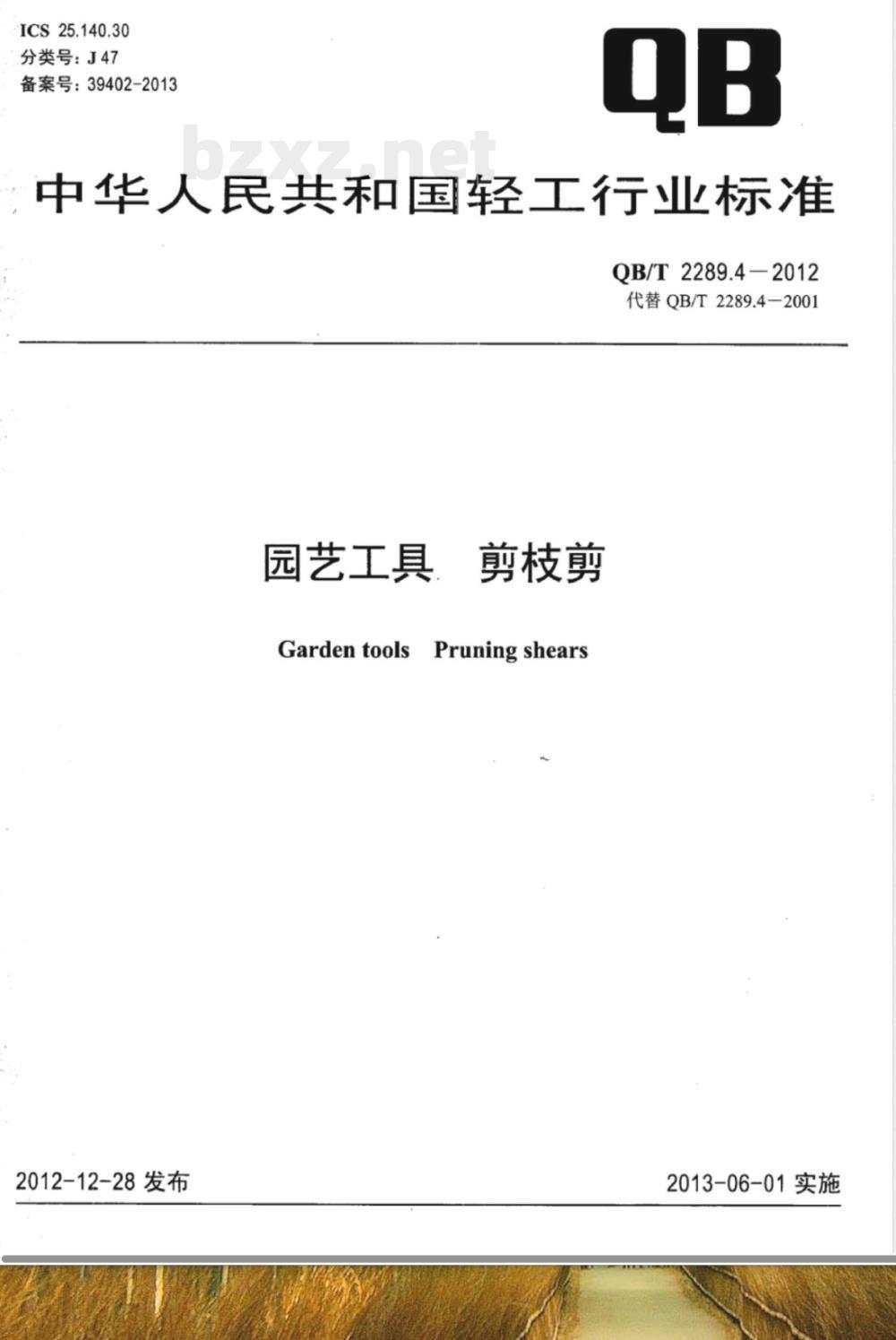

中华人民共和国轻工行业标准
QB/T2289.4-2012
代替QB/T2289.4—2001
园艺工具
剪枝剪
GardentoolsPruningshears
2012-12-28发布
2013-06-01实施

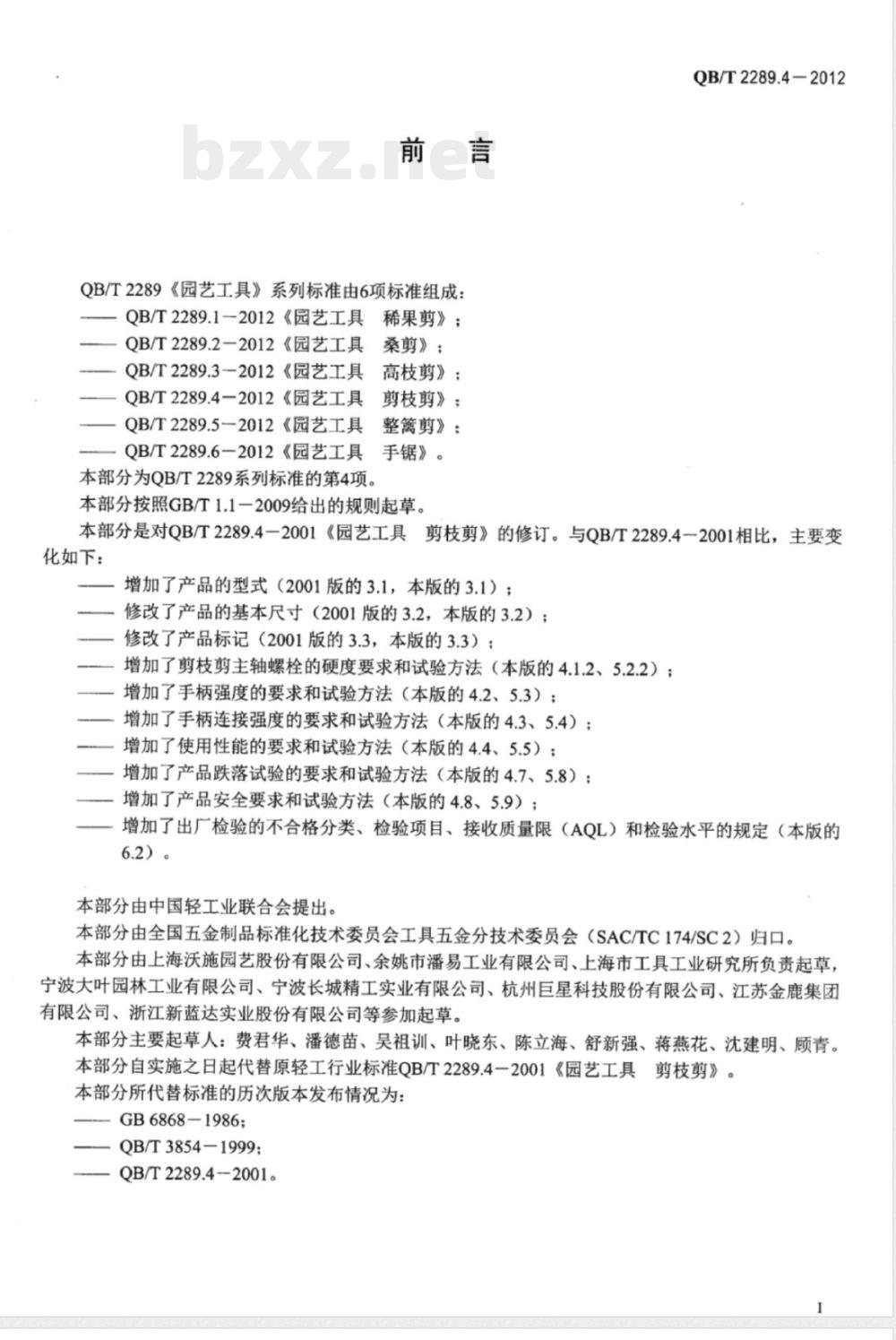

QB/T2289《园艺工具》系列标准由6项标准组成：QB/T2289.1-2012《园艺工具稀果剪》；QB/T2289.2-2012《园艺工具桑剪》；QB/T2289.3-2012《园艺工具高枝剪》：QB/T2289.4—2012《园艺工具剪枝剪》；QB/T2289.5一2012《园艺工具整篱剪》；QB/T2289.6-2012《园艺工具手锯》。本部分为QB/T2289系列标准的第4项。本部分按照GB/T1.1一2009给出的规则起草。QB/T2289.4-2012
本部分是对QB/T2289.4一2001《园艺工具剪枝剪》的修订。与QB/T2289.4一2001相比，主要变化如下：
增加了产品的型式（2001版的3.1，本版的3.1）；修改了产品的基本尺寸（2001版的3.2，本版的3.2）；修改了产品标记（2001版的3.3，本版的3.3）；增加了剪枝剪主轴螺栓的硬度要求和试验方法（本版的4.1.2、5.2.2）；增加了手柄强度的要求和试验方法（本版的4.2、5.3）；增加了手柄连接强度的要求和试验方法（本版的4.3、5.4）；增加了使用性能的要求和试验方法（本版的4.4、5.5）；增加了产品跌落试验的要求和试验方法（本版的4.7、5.8）；增加了产品安全要求和试验方法（本版的4.8、5.9）；增加了出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平的规定（本版的6.2）。
本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由上海沃施园艺股份有限公司、余姚市潘易工业有限公司、上海市工具工业研究所负责起草，宁波大叶园林工业有限公司、宁波长城精工实业有限公司、杭州巨星科技股份有限公司、江苏金鹿集团有限公司、浙江新蓝达实业股份有限公司等参加起草。本部分主要起草人：费君华、潘德苗、吴祖训、叶晓东、陈立海、舒新强、蒋燕花、沈建明、顾青。本部分自实施之日起代替原轻工行业标准QB/T2289.4一2001《园艺工具剪枝剪》。本部分所代替标准的历次版本发布情况为：GB6868-1986
QB/T3854-1999；
QB/T2289.4-2001。
剪枝剪
园艺工具童
QB/T2289.4-2012
本部分规定了剪枝剪的产品分类、要求、试验方法、检验规则及包装、标志、运输、贮存。本部分适用于修剪树枝、藤条、园艺花卉的剪枝剪。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，IS06508-1：2005，MOD）GB/T1911拷贝纸
GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISO2632-11985，MOD）bzxZ.net
GB/T6866园艺工具通用技术条件3产品分类
3.1型式

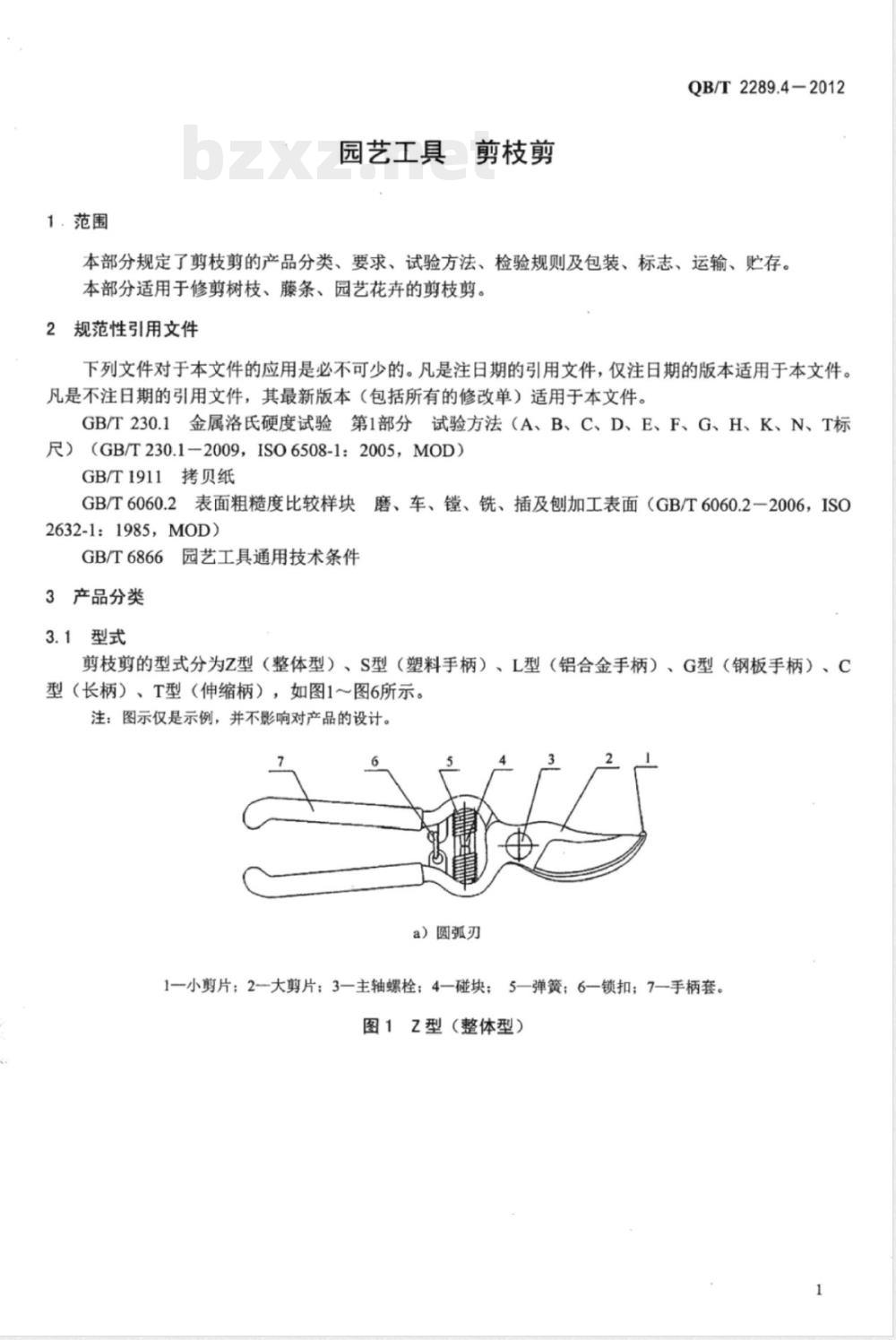

剪枝剪的型式分为Z型（整体型）、S型（塑料手柄）、L型（铝合金手柄）、G型（钢板手柄）、C型（长柄）、T型（伸缩柄），如图1～图6所示。注：图示仅是示例，并不影响对产品的设计。6
a）圆弧刃
1一小剪片；2一大剪片；3一主轴螺栓；4一碰块；5—弹簧；6一锁扣；7—手柄套图1Z型（整体型）
QB/T2289.4-2012

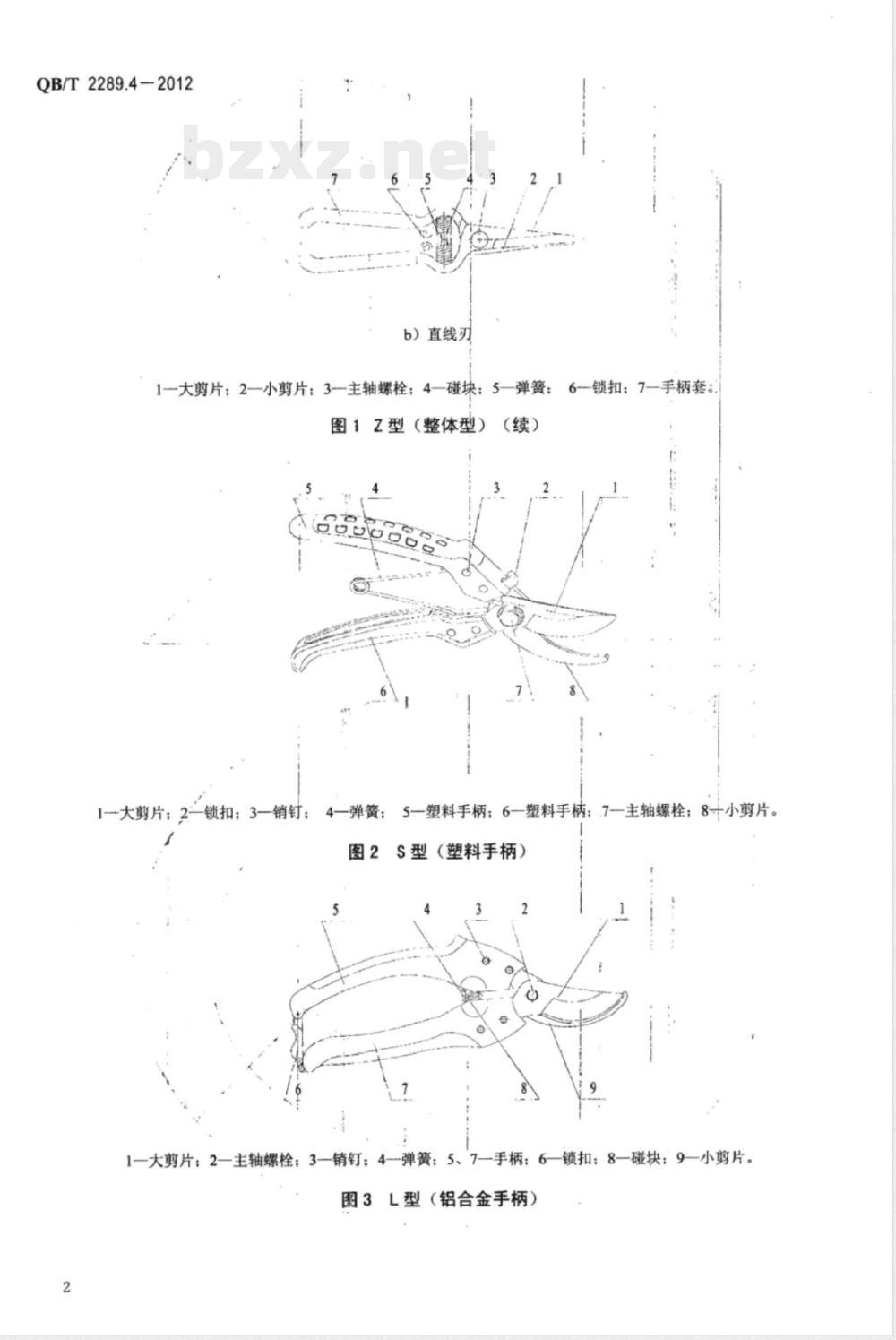

b）直线刃
6一锁扣：7—手柄套。
1一大剪片；2一小剪片；3主轴螺栓；4—碰块；5—弹簧；图1Z型（整体型）
(续）
锁扣；3一销针：4一弹簧；5一塑料手柄；6一塑料手柄；.7一主轴螺栓；8-小剪片。1一大剪片；2
图2S型（塑料手柄）
1一大剪片；2一主轴螺栓；3
一弹簧：5、
一销钉：4-
一锁扣：8一碰块：9一小剪片。手柄：6-
图3L型
（铝合金手柄）
QB/T2289.4-2012

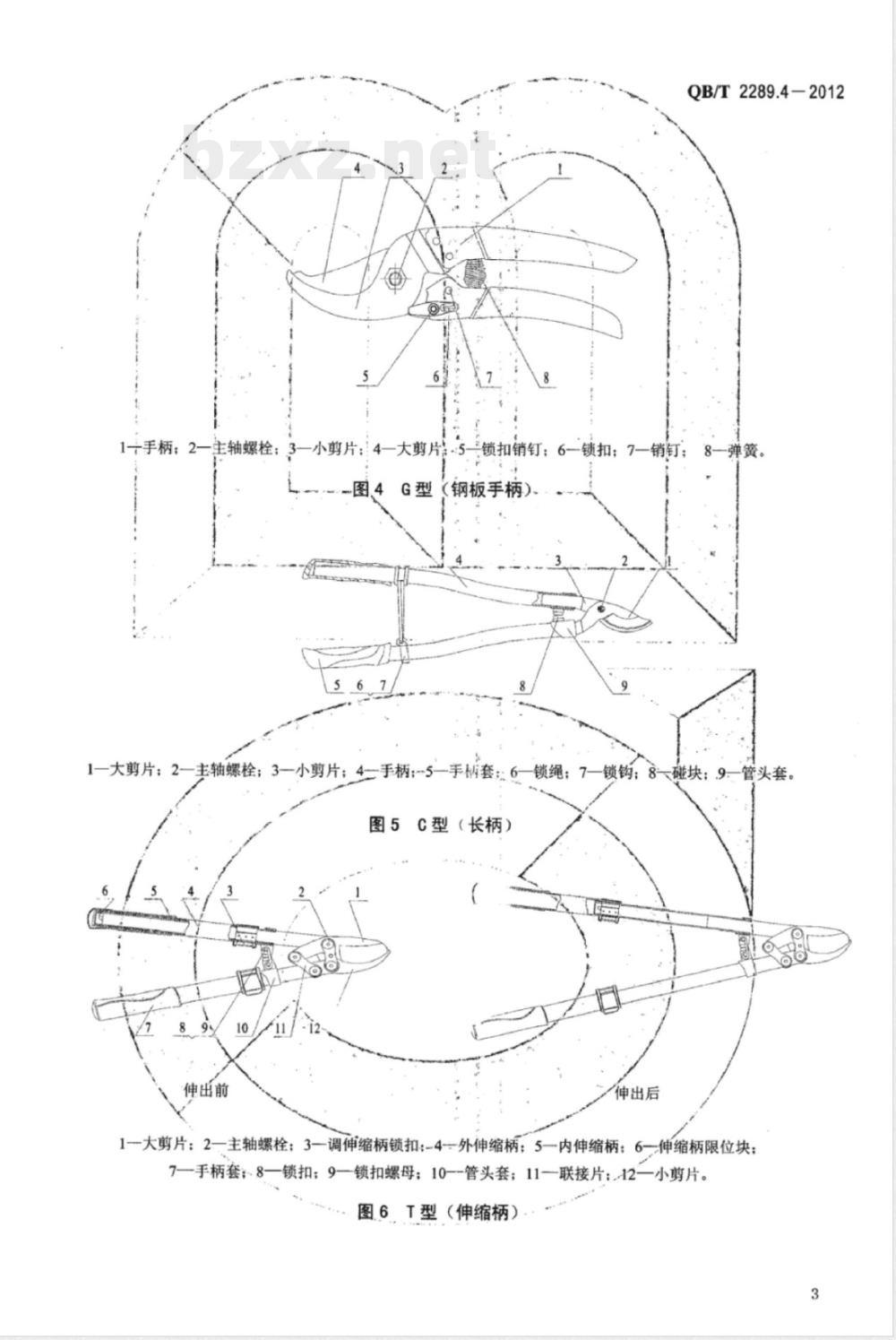

主轴螺栓；3一小剪片：4一大剪片-5-1→手柄；2-
一锁扣销钉；6一锁扣；7一销钉；图4
（钢板手柄）
8一弹簧。
1一大剪片：2一主轴螺栓；3一小剪片；4一手柄；5—手柄套；6—锁绳；7—锁钩；8-碰块；9-管头套。5C型（长柄）
伸出前
伸出后
1-大剪片：2一主轴螺栓；3—调伸缩柄锁扣：-4-外伸缩柄；5一内伸缩柄；6-伸缩柄限位块；7—手柄套8—锁扣；9—锁扣螺母；10--管头套；11—联接片：12一小剪片。图6T型（伸缩柄）
QB/T2289.4-2012
3.2基本尺寸
剪枝剪的基本尺寸如图7所示，应符合表1的规定。图7
产品型式
Z型、S型、L型、G型
Z型、S型、L型、G型
Z型、S型、L型、G型
Z型、S型、L型、G型
Z型、S型、L型、G型
剪枝剪的基本尺寸
剪枝剪的基本尺寸
150±5
180±5
200±10
230±10
250±10
550±100
800±100
900（600）±100
注1：T型1括号内600和w是伸长前的尺寸。注2：特殊规格的基本尺寸可不受本表限制。45±4
90±10
90±10
90±10
3.3标记示例
剪枝剪的产品标记由产品名称、标准编号、型式代号和规格组成示例1：
规格为200mm的整体型剪枝剪标记为：整体型剪枝剪QB/T2289.4Z200
示例2：
规格为180mm的塑料手柄剪枝剪标记为：塑料手柄剪枝剪QB/T2289.4S180h
单位为毫米
示例3：
规格为800mm的长柄剪枝剪标记为：长柄剪枝剪QB/T2289.4C800
4要求
4.1硬度
QB/T2289.4-2012
4.1.1剪枝剪的大剪片刃口硬度不应低于48HRC，小剪片刃口硬度不应低于45HRC。4.1.2剪枝剪主轴螺栓的硬度不应低于28HRC。4.2手柄强度
剪枝剪应进行手柄强度试验。试验后，剪枝剪应无永久性变形、断裂以及影响外观和使用功能的缺陷。
4.3手柄连接强度
S型、L型、G型、C型和T型剪枝剪的手柄与剪片应进行手柄连接强度试验。试验后，剪枝剪手柄与剪片的连接应无脱落，手柄与剪片应无永久性变形、断裂以及影响外观和使用功能的缺陷。4.4使用性能
4.4.1剪枝剪剪片应开闭灵活，Z型、S型、L型、G型剪枝剪在剪柄上施加规定的力后剪片应能闭合，卸力后剪片应能自动打开。
4.4.2剪枝剪的剪柄应握持舒适，无手柄夹手和弹簧卡阻现象。4.5剪切性能
剪枝剪应顺利地剪切拷贝纸和活树枝。剪切后，剪切线应光滑整齐、连续，无拉毛、撕裂现象，剪切刃不应有崩刃、卷刃等影响外观和使用功能的损坏。4.6表面质量
4.6.1剪枝剪剪片外表应光滑，无毛刺、裂纹、飞边、氧化皮等缺陷。4.6.2剪枝剪剪片表面粗糙度Ra值不应大于12.5μm，剪柄表面粗糙度Ra值不应大于25μum。4.6.3剪枝剪剪片表面应进行抛光、发黑或其他表面处理。4.6.4剪枝剪有柄套时，其表面应色泽均匀、无影响外观和使用功能的缺陷。4.7跌落试验
剪枝剪应进行跌落试验。试验后，产品应无断裂、变形、松动等影响外观和使用功能的损伤。4.8安全
4.8.1剪枝剪在待使用状态下，应有剪片锁定装置，确保剪片处于闭合锁定状态，且刀刃不外露。4.8.2产品说明书中应有安全使用方法及儿童不宜触及等提示性说明。5试验方法
5.1尺寸
产品的基本尺寸用专用卡板或通用量具检验。5.2硬度
5.2.1剪枝剪的剪片硬度试验按GB/T230.1的规定进行，如图8所示，在测试区的前、中、后各取1点进行；对经整体热处理的剪片，可在剪片平面处测试。QB/T2289.4—2012
测试区
图8剪片硬度试验
5.2.2剪枝剪主轴螺栓的硬度试验按GB/T230.1的规定进行。5.3手柄强度
单位为毫米
如图9所示，在剪切刃口闭合的状态下，Z型、S型！L型、G型的剪枝剪，在手柄未端施加500N压力；C型和T型（伸长前）的剪枝剪，在手柄末端施加700N压力，进行手柄强度试验。·图9手柄强度试验
5.4手柄连接强度
如图10所示；在剪切刃口闭合的状态下，S型、L型、G型的剪枝剪，在手柄末端施加500N拉力：C型和T型（伸长后）的剪枝剪，在手柄末端施加750N拉力，进行手柄连接强度试验。图10手柄连接强度试验
5.5使用性能
QB/T2289.4-2012
5.5.1剪枝剪的剪片开闭灵活试验，如图i1所示，Z型、S型、L型、G型剪枝剪在剪切刃口打开的状态下，在手柄末端施加不大于10N压力而后卸载，反复进行3次。图11
5.5.2剪枝剪的使用性能用手感和目测检验5.6剪切性能
使用性能试验
剪枝剪的剪切试验用手力在全刃口垂直剪切GB/T1911规定的C级拷贝纸，然后按表2的规定，用手力在同一剪切刃口部位上连续10次剪切活树枝。表2-试材直径
单位为毫米
产品型式
、L型、G型
Z型、S型、
Z型、S型、L型、G型
Z型、S型、
、L型、G型
Z型、S型、L型、G型
Z型、S型、L型、G型
：T型
5.7表面质量
5.7.1剪枝剪的表面质量用自测检验。规格
5.7.2剪枝剪的表面粗糙度用符合GB/T6060.2的标准样块进行检验。5.8跌落试验
试材直径
剪枝剪产品在距水泥平地高1m处，按图12所示两个方向各做1次自由落体试验。QB/T2289.4-2012
5.9安全
安全用目测和手感检验。
6·检验规则
55269688
图12跌落试验
6.1剪枝剪的检验规则按照GB/T6866的规定执行。88
6.2出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表3的规定。表3不合格分类、检验项目、接收质量限（AQL）和检验水平号
不合格分类
标志、包装、运输、贮存
7.1产品标志
检验项目
手柄强度
连接强度
剪切性能
跌落试验
基本尺寸
使用性能
表面质量
接收质量限（AQL）
检验水平
剪枝剪产品上应有固定明晰的产品标志。标志内容应包括产品的规格和制造厂商的名称或商标。7.2产品的包装、包装标志、运输与购存产品的包装、包装标志、运输与贮存按GB/T6866的规定。o
