【其他行业标准】 园艺工具 桑剪

ICS25.140.30
分类号：J47
备案号：39400-2013

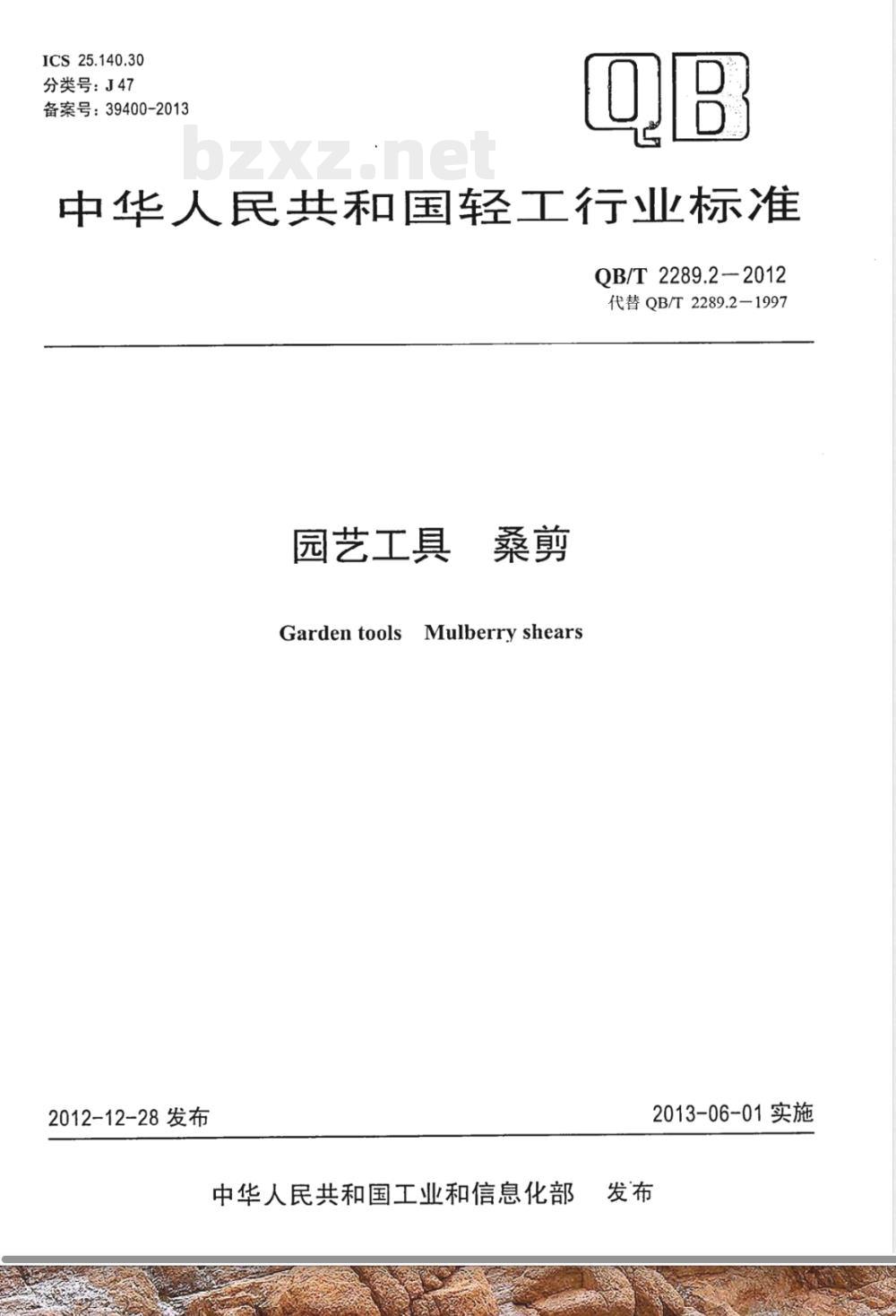

中华人民共和国轻工行业标准
QB/T 2289.2-2012
代替QB/T2289.2-1997
园艺工具
GardentoolsMulberry shears
2012-12-28发布
中华人民共和国工业和信息化部2013-06-01实施

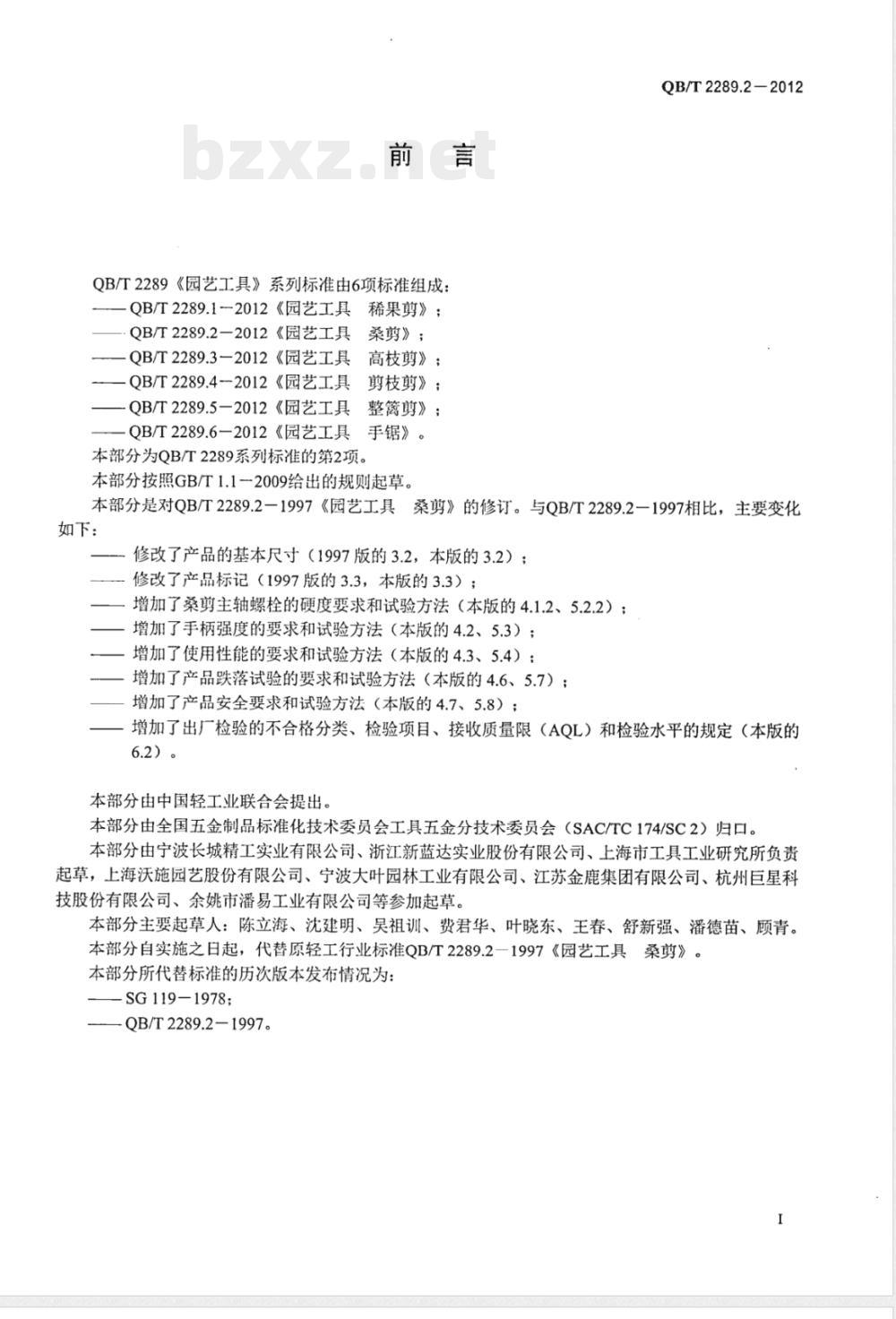

QB/T2289《园艺工具》系列标准由6项标准组成：QB/T2289.1-2012《园艺工具稀果剪》；QB/T2289.2—2012《园艺工具
桑剪》；
QB/T2289.3—2012《园艺工具
高枝剪》；
QB/T2289.4-2012《园艺工具剪枝剪》；QB/T2289.5-2012《园艺工具
整篱剪》；
QB/T2289.6一2012《园艺工具手锯》本部分为QB/T2289系列标准的第2项。本部分按照GB/T1.1一2009给出的规则起草。QB/T2289.2-2012
本部分是对QB/T2289.2一1997《园艺工具桑剪》的修订。与QB/T2289.2一1997相比，主要变化如下：
修改了产品的基本尺寸（1997版的3.2，本版的3.2）；修改了产品标记（1997版的3.3，本版的3.3）；增加了桑剪主轴螺栓的硬度要求和试验方法（本版的4.1.2、5.2.2）；增加了手柄强度的要求和试验方法（本版的4.2、5.3）；增加了使用性能的要求和试验方法（本版的4.3、5.4）：增加了产品跌落试验的要求和试验方法（本版的4.6、5.7）；增加了产品安全要求和试验方法（本版的4.7、5.8）；增加了出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平的规定（本版的6.2）。
本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由宁波长城精工实业有限公司、浙江新蓝达实业股份有限公司、上海市工具工业研究所负责起草，上海沃施园艺股份有限公司、宁波大叶园林工业有限公司、江苏金鹿集团有限公司、杭州巨星科技股份有限公司、余姚市潘易工业有限公司等参加起草。本部分主要起草人：陈立海、沈建明、吴祖训、费君华、叶晓东、王春、舒新强、潘德苗、顾青。本部分自实施之日起，代替原轻工行业标准QB/T2289.2一1997《园艺工具桑剪》。本部分所代替标准的历次版本发布情况为：SG119-1978；
QB/T2289.2-1997。

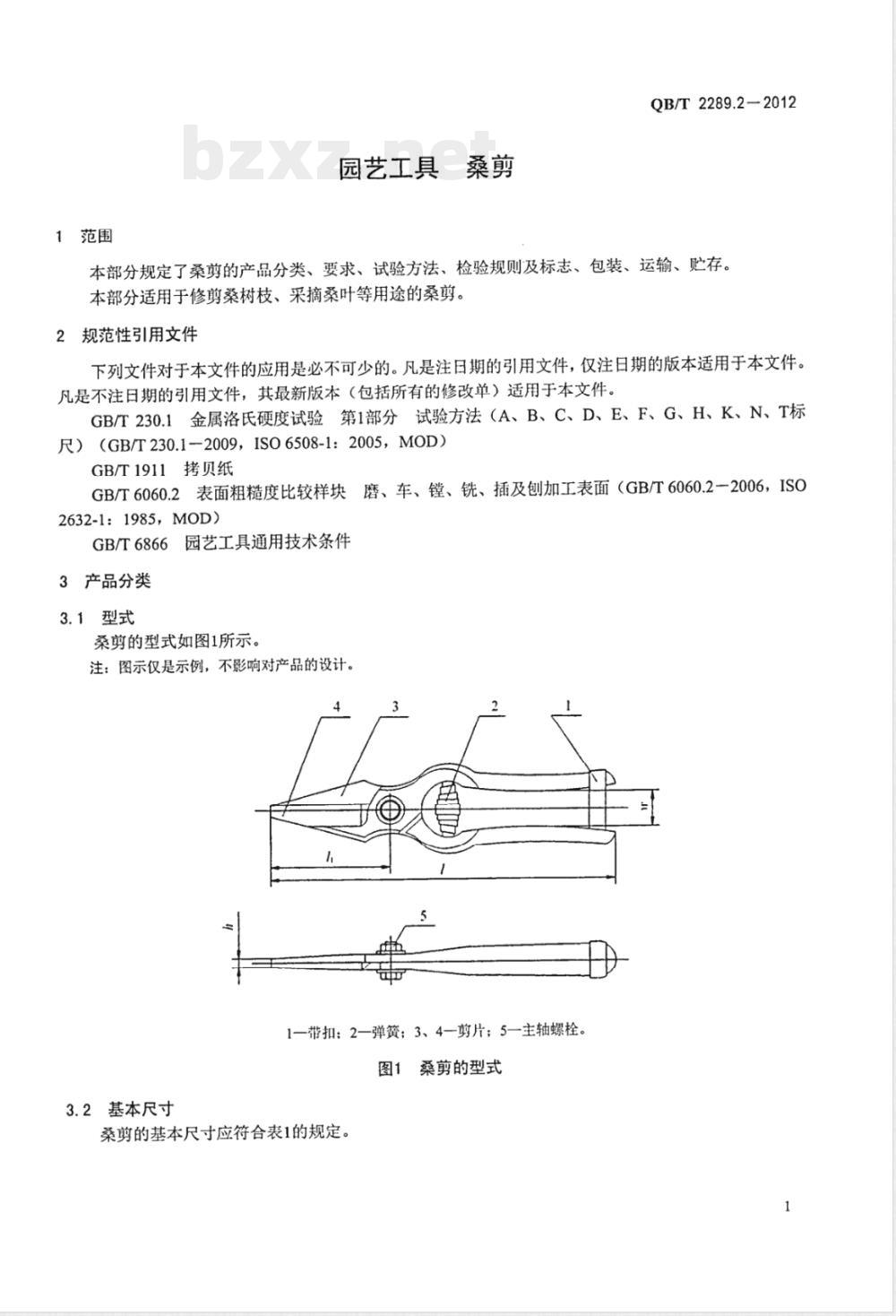

1范围
园艺工具
QB/T2289.2-2012
本部分规定了桑剪的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本部分适用于修剪桑树枝、采摘桑叶等用途的桑剪。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 230.1金属洛氏硬度试验第1部分试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，IS06508-1：2005，MOD）GB/T1911拷贝纸
GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISO2632-1：1985，MOD)
GB/T6866园艺工具通用技术条件3产品分类
3.1型式
桑剪的型式如图1所示。
注：图示仅是示例，不影响对产品的设计。4
1带扣；2一弹簧；3、4剪片；5一主轴螺栓。图1桑剪的型式
3.2基本尺寸

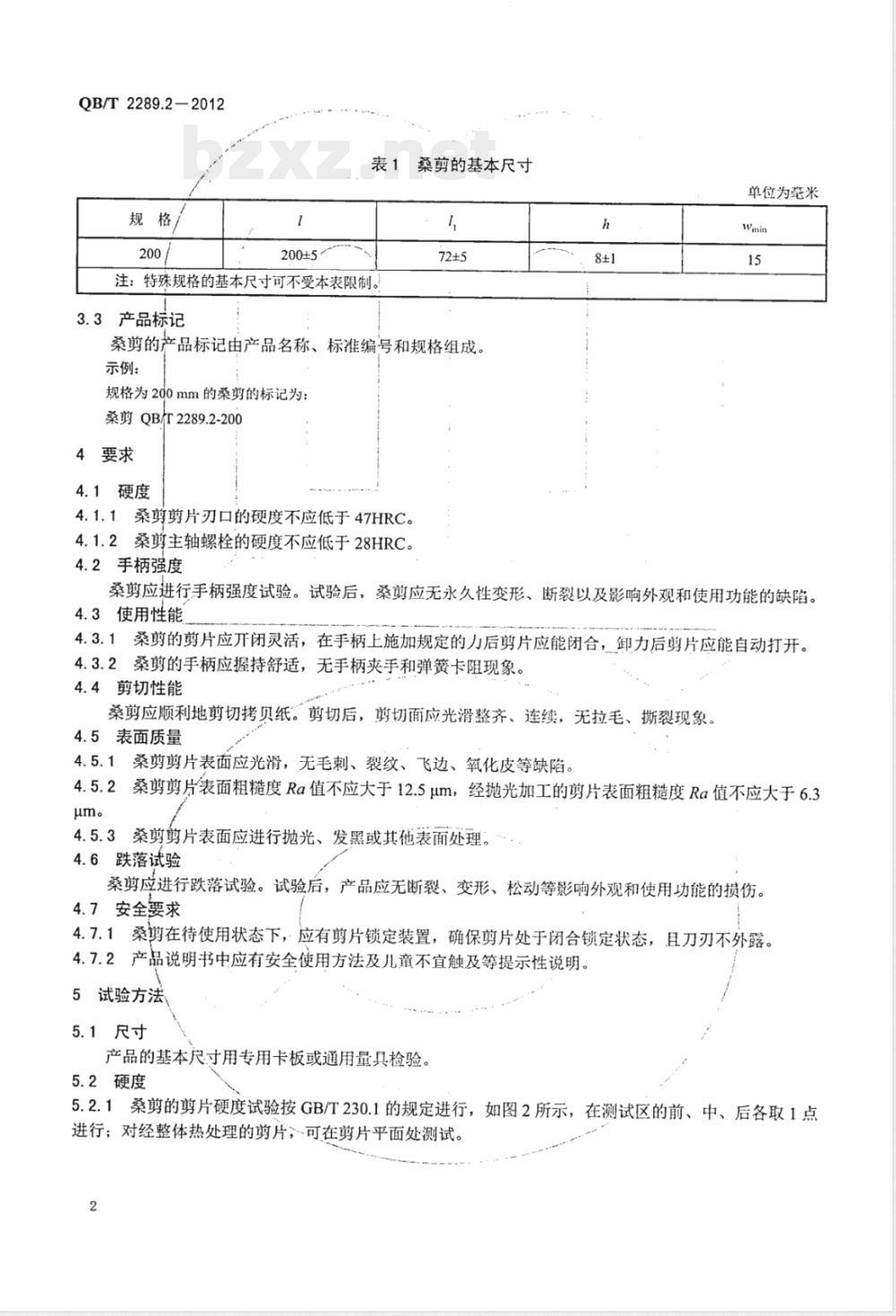

桑剪的基本尺寸应符合表1的规定。1
QB/T2289.2-2012
规格/
200±5
桑剪的基本尺寸
注：特殊规格的基本尺寸可不受本表限制。3.3产品标记
桑剪的产品标记由产品名称、标准编号和规格组成。示例：
规格为200mm的桑剪的标记为：
桑剪QB/2289.2-200
4要求
4.1硬度
4.1.1桑剪剪片刃口的硬度不应低于47HRC。4.1.2桑剪主轴螺栓的硬度不应低于28HRC。4.2手柄强度
单位为毫米
桑剪应进行手柄强度试验。试验后，桑剪应无永久性变形、断裂以及影响外观和使用功能的缺陷。4.3使用性能
4.3.1桑剪的剪片应开闭灵活，在手柄上施加规定的力后剪片应能闭合，卸力后剪片应能自动打开。4.3.2桑剪的手柄应握持舒适，无手柄夹手和弹簧卡阻现象。4.4剪切性能
桑剪应顺利地剪切拷贝纸。剪切后，剪切面应光滑整齐、连续，无拉毛、撕裂现象。4.5表面质量bzxz.net
4.5.1桑剪剪片表面应光滑，无毛刺、裂纹、飞边、氧化皮等缺陷。4.5.2桑剪剪片表面粗糙度Ra值不应大于12.5μum，经抛光加工的剪片表面粗糙度Ra值不应大于6.3μm。
4.5.3桑剪剪片表面应进行抛光、发黑或其他表面处理。4.6跌落试验
桑剪应进行跌落试验。试验后，产品应无断裂、变形、松动等影响外观和使用功能的损伤。4.7安全要求
4.7.1桑剪在待使用状态下，应有剪片锁定装置，确保剪片处于闭合锁定状态，且刀刃不外露。产品说明书中应有安全使用方法及儿童不宜触及等提示性说明。4.7.2
5试验方法
5.1尺寸
产品的基本尺寸用专用卡板或通用量具检验。5.2硬度

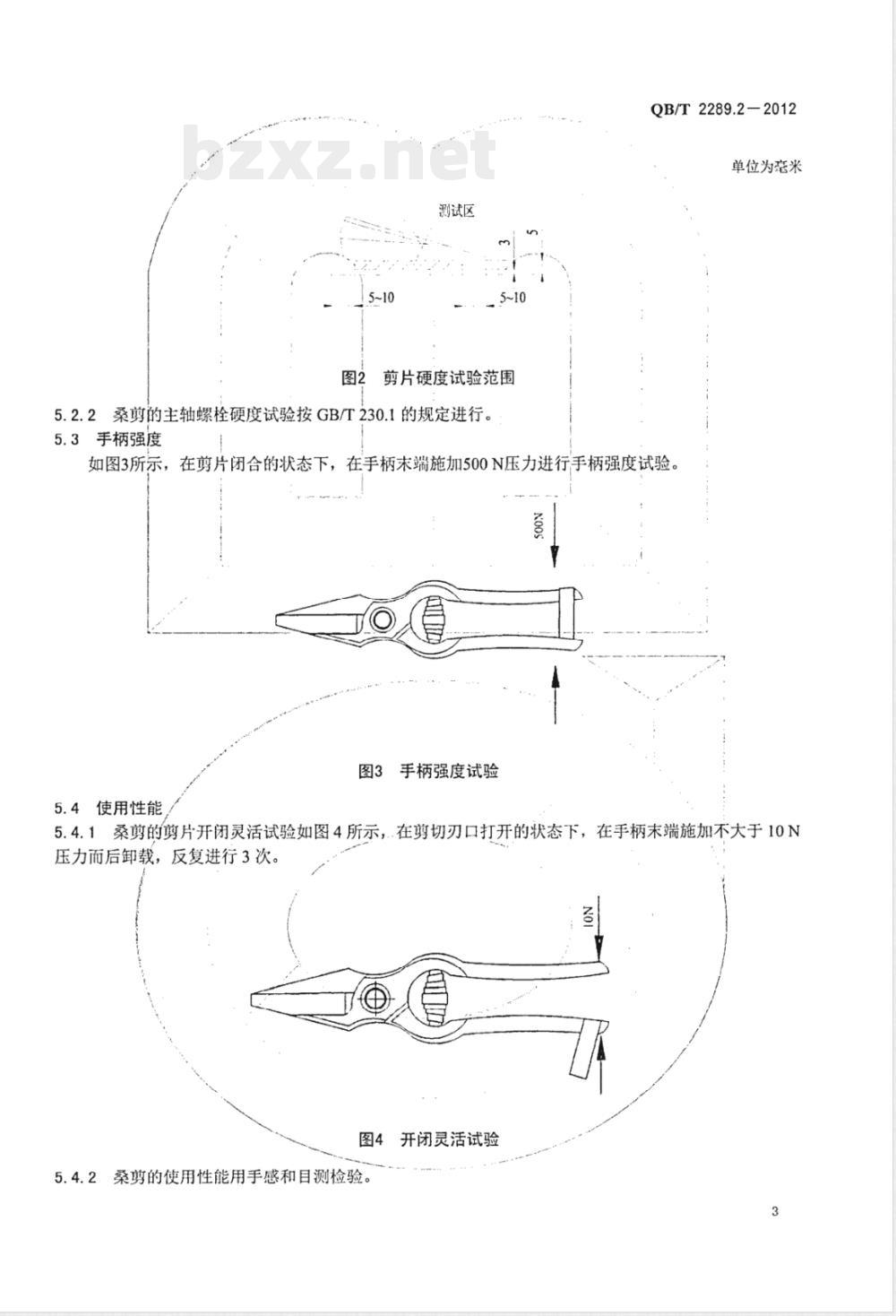

5.2.1桑剪的剪片硬度试验按GB/T230.1的规定进行，如图2所示，在测试区的前、中、后各取1点进行；对经整体热处理的剪片，可在剪片平面处测试。2
测试区
剪片硬度试验范围
5.2.2桑剪的主轴螺栓硬度试验按GB/T230.1的规定进行5.3手柄强度
QB/T2289.2-2012
单位为毫米
如图3所示，在剪片闭合的状态下，在手柄末端施加500N压力进行手柄强度试验。Noos
图3手柄强度试验
5.4使用性能
5.4.1桑剪的剪片开闭灵活试验如图4所示，在剪切刃口打开的状态下，在手柄末端施加不大于10N压力而后卸载，反复进行3次。
5.4.2桑剪的使用性能用手感和目测检验。开闭灵活试验
QB/T2289.2--2012
5.5剪切性能
桑剪的剪切试验用手力在全刃口垂直剪切GB/T1911规定的C级拷贝纸。5.6表面质量
5.6.1桑剪的表面质量用目测检验。5.6.2桑剪的表面粗糙度用符合GB/T6060.2的标准样块进行检验。5.7跌落试验
产品在距水泥平地高1m处，按图4所示两个方向各做1次自由落体试验。精摄精摄摄
图5跌落试验方法
5.8安全
安全用目测和手感检验。
6检验规则
6.1桑剪的检验规则按照GB/T6866的规定。6.2出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表2的规定。表1
不合格分类、检验项目、接收质量限（AQL）和检验水平序号
不合格分类
检验项目
手柄强度
剪切性能
跌落试验
基本尺寸
使用性能
表面质量
接收质量限（AQL）
检验水平
7标志、包装、运输、存
QB/T2289.2—2012
产品标志
桑剪产品上应有固定明晰的产品标志。标志内容应包括产品的规格和制造厂商的名称或商标。产品的包装、包装标志、运输与购存7.2
产品的包装、包装标志、运输与贮存按GB/T6866的规定。5
2289.2-2012
中华人民共和国
轻工行业标准
园艺工具桑剪
QB/T 2289.2-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·3939
印数：1-200册
