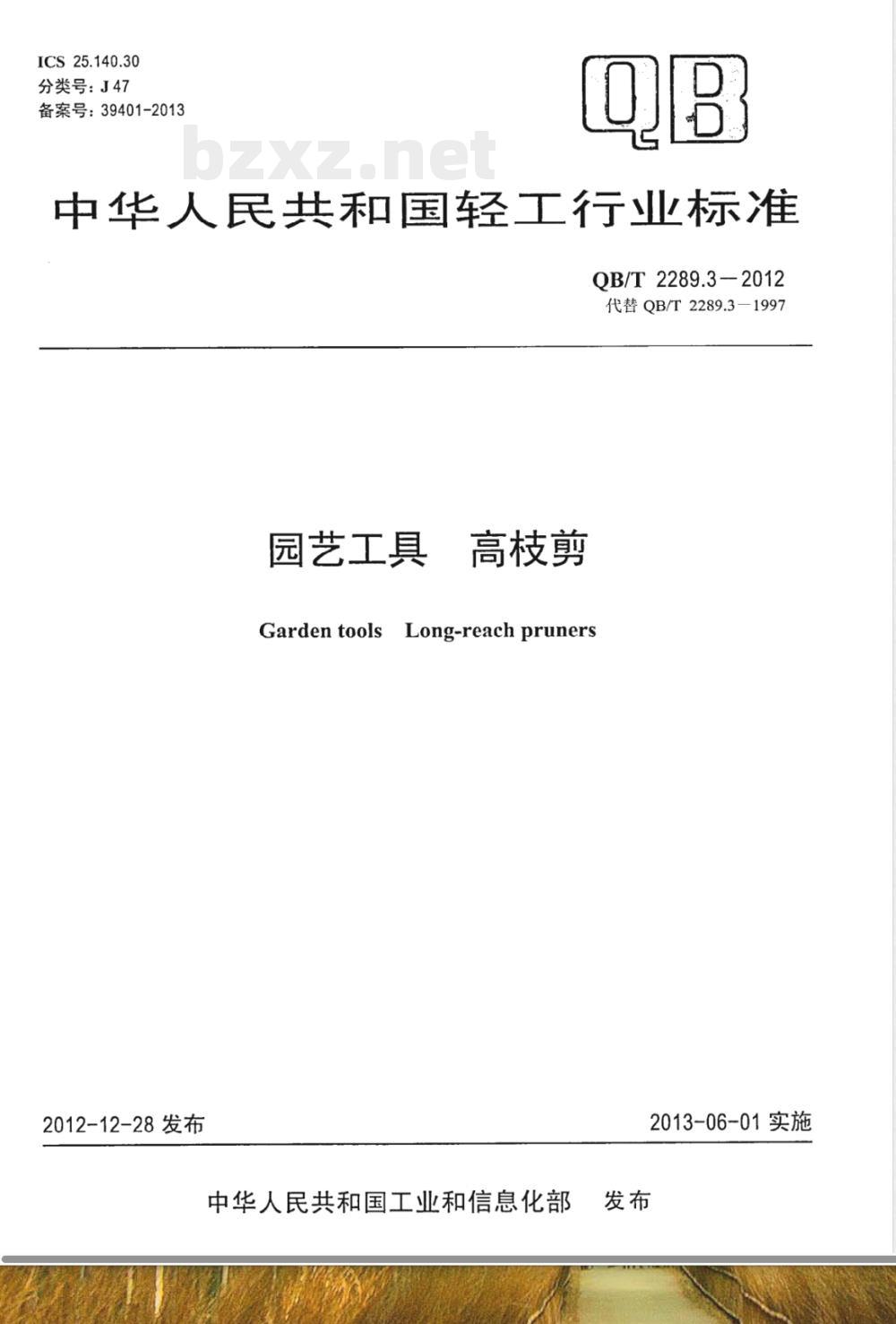

【其他行业标准】 园艺工具 高枝剪

ICS25.140.30
分类号：J47
备案号：39401-2013
中华人民共和国轻工行业标准
QB/T2289.3-2012
代替QB/T2289.3-1997
园艺工具
高枝剪
Garden toolsLong-reachpruners2012-12-28发布
中华人民共和国工业和信息化部2013-06-01实施

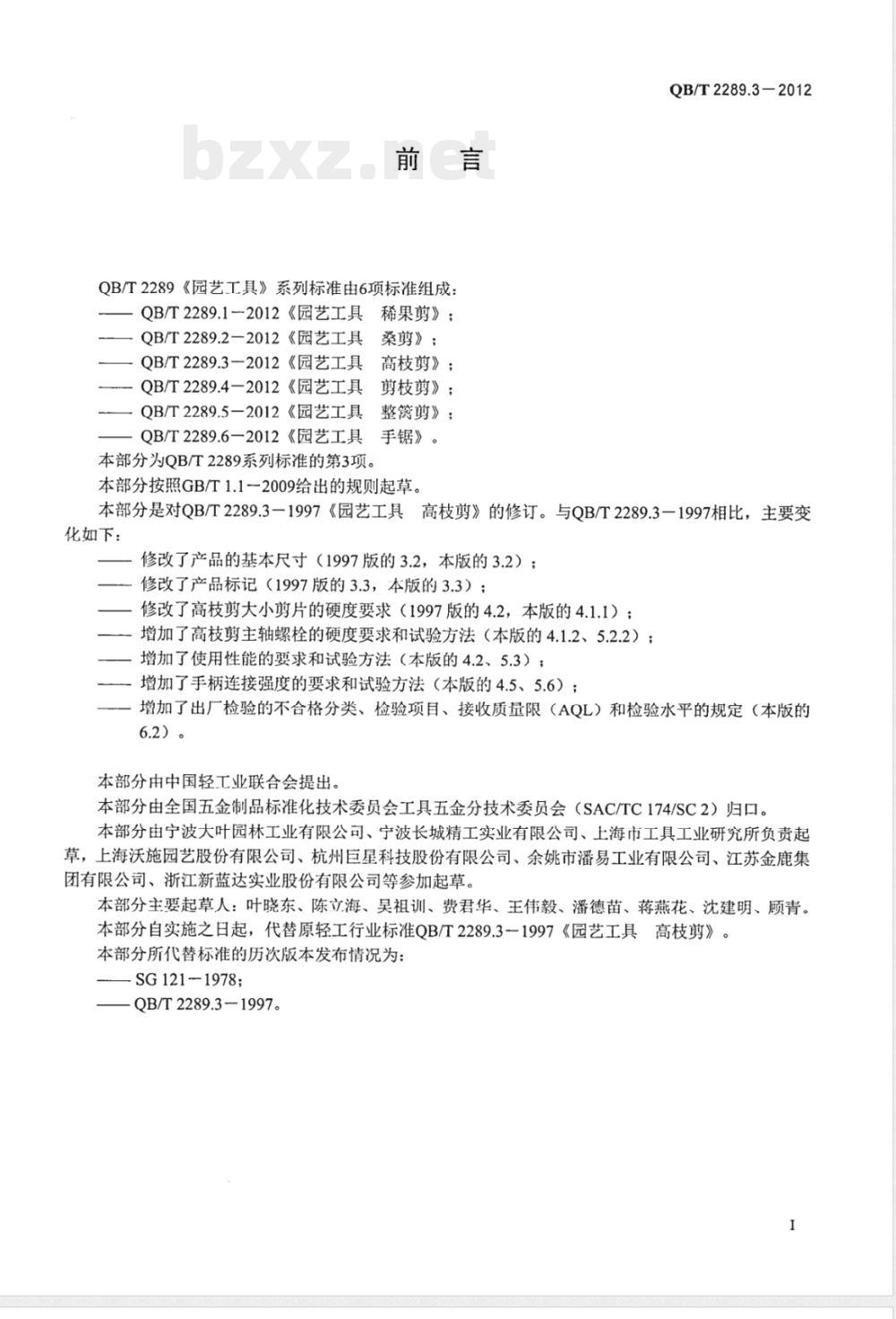

QB/T2289《园艺工具》系列标准由6项标准组成：QB/T2289.1-2012《园艺工具稀果剪》；QB/T2289.2-2012《园艺工具
桑剪》；
QB/T2289.3一2012《园艺工具高枝剪》；QB/T2289.4一2012《园艺工具剪枝剪》；QB/T2289.5-2012《园艺工具整篱剪》；QB/T2289.6一2012《园艺工具手锯》。本部分为QB/T2289系列标准的第3项。本部分按照GB/T1.1-2009给出的规则起草。QB/T2289.3-2012
本部分是对QB/T2289.3一1997《园艺工具高枝剪》的修订。与QB/T2289.3一1997相比，主要变化如下：
，修改了产品的基本尺寸（1997版的3.2，本版的3.2）；修改了产品标记（1997版的3.3，本版的3.3）；修改了高枝剪大小剪片的硬度要求（1997版的4.2，本版的4.1.1）；增加了高枝剪主轴螺栓的硬度要求和试验方法（本版的4.1.2、5.2.2）；增加了使用性能的要求和试验方法（本版的4.2、5.3）；增加了手柄连接强度的要求和试验方法（本版的4.5、5.6）；增加了出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平的规定（本版的6.2）。
本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由宁波大叶园林工业有限公司、宁波长城精工实业有限公司、上海市工具工业研究所负责起草，上海沃施园艺股份有限公司、杭州巨星科技股份有限公司、余姚市潘易工业有限公司、江苏金鹿集团有限公司、浙江新蓝达实业股份有限公司等参加起草。本部分主要起草人：叶晓东、陈立海、吴祖训、费君华、王伟毅、潘德苗、蒋燕花、沈建明、顾青。本部分自实施之日起，代替原轻工行业标准QB/T2289.3一1997《园艺工具高枝剪》。本部分所代替标准的历次版本发布情况为：SG 121-1978;
QB/T2289.3-1997。

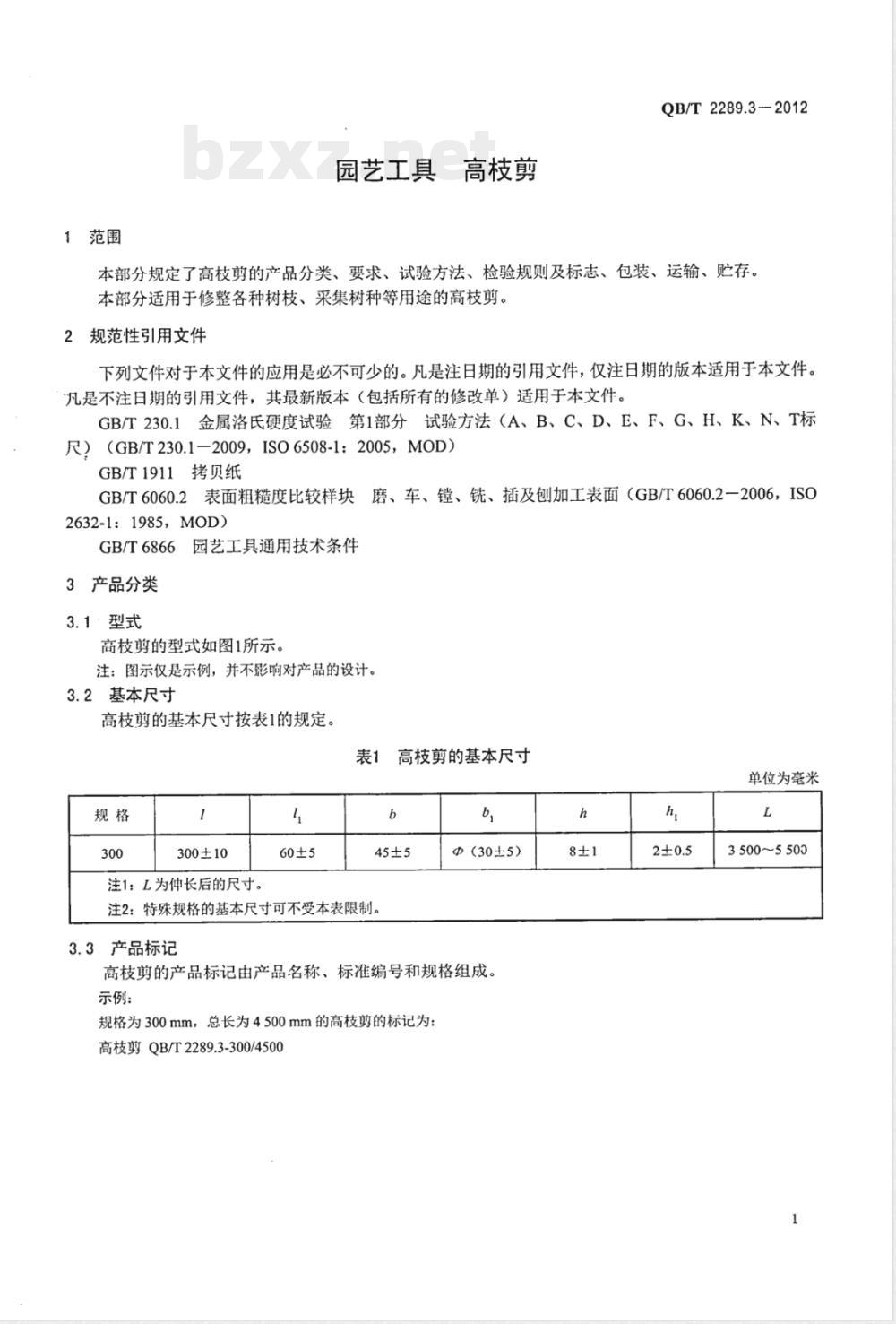

1范围
园艺工具高枝剪　
QB/T2289.3-2012
本部分规定了高枝剪的产品分类、要求、试验方法、检验规则及标志、包装、运输、存。本部分适用于修整各种树枝、采集树种等用途的高枝剪。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1：2005，MOD）GB/T1911拷贝纸
GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISO2632-1：1985，MOD)
GB/T6866园艺工具通用技术条件3产品分类
3.1·型式
高枝剪的型式如图1所示。
注：图示仅是示例，并不影响对产品的设计。3.2基本尺寸
高枝剪的基本尺寸按表1的规定。表1高枝剪的基本尺寸
单位为毫米
300±10
注1：L为伸长后的尺寸。
注2：特殊规格的基本尺寸可不受本表限制。3.3产品标记
中（30±5）
高枝剪的产品标记由产品名称、标准编号和规格组成。示例：
规格为300mm，总长为4500mm的高枝剪的标记为：高枝剪QB/T2289.3-300/4500
3500~5500
QB/T2289.3—2012

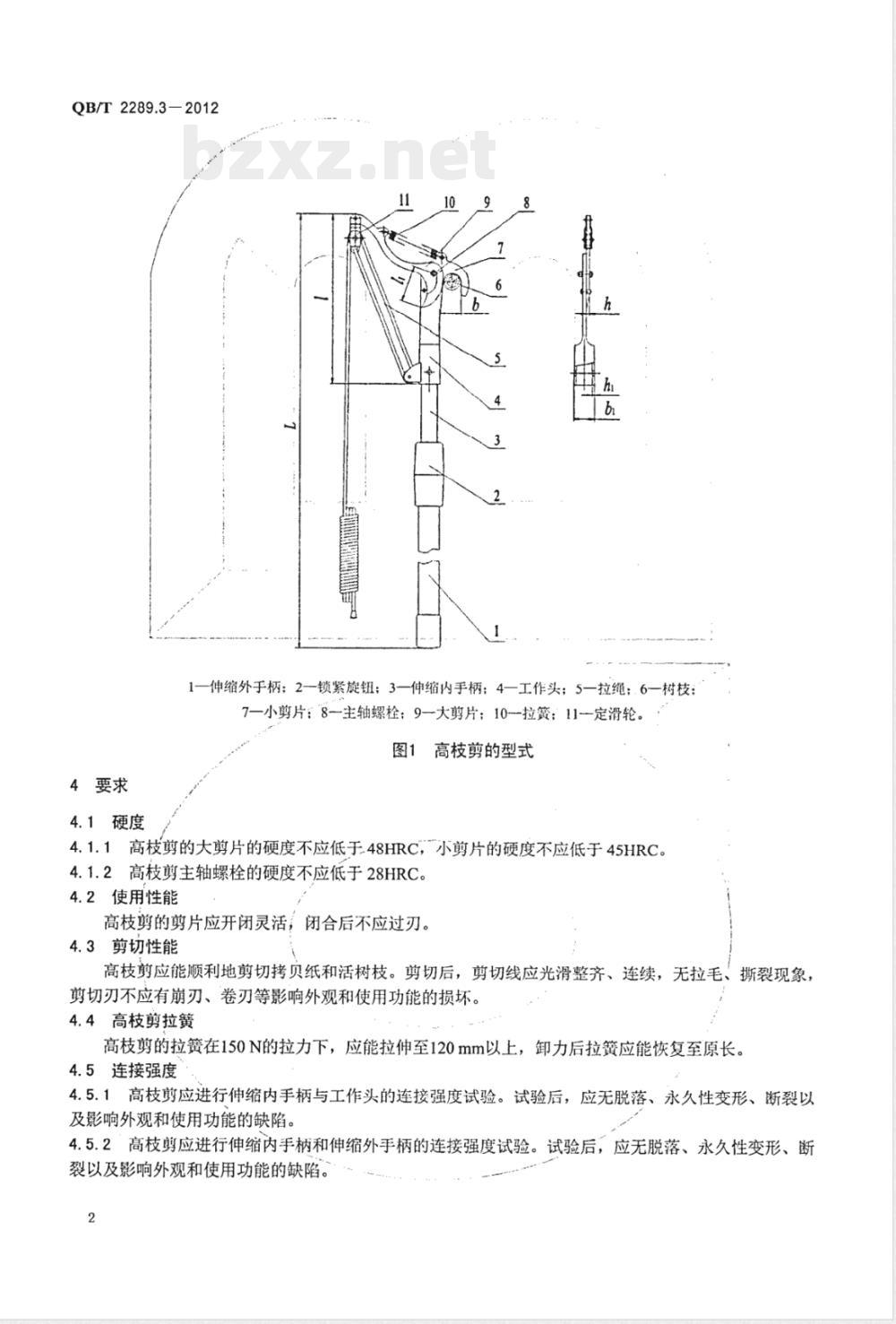

1一伸缩外于柄；2一锁紧旋钮；3一伸缩内手柄；4—工作头；5一拉绳；6—树枝；7一小剪片：8一主轴螺栓：9一大剪片；10拉簧；11一定滑轮。图1高枝剪的型式
4要求
4.1硬度
4.1.1高枝剪的大剪片的硬度不应低于48HRC，小剪片的硬度不应低于45HRC。4.1.2高枝剪主轴螺栓的硬度不应低于28HRC。4.2使用性能
高枝剪的剪片应开闭灵活，闭合后不应过刃。4.3剪切性能
高枝剪应能顺利地剪切拷贝纸和活树枝。剪切后，剪切线应光滑整齐、连续，无拉毛、撕裂现象，剪切刃不应有崩刃、卷刃等影响外观和使用功能的损坏。4.4高枝剪拉簧
高枝剪的拉簧在150N的拉力下，应能拉伸至120mm以上，卸力后拉簧应能恢复至原长。4.5连接强度
4.5.1高枝剪应进行伸缩内手柄与工作头的连接强度试验。试验后，应无脱落、永久性变形、断裂以及影响外观和使用功能的缺陷。4.5.2高枝剪应进行伸缩内手柄和伸缩外手柄的连接强度试验。试验后，应无脱落、永久性变形、断裂以及影响外观和使用功能的缺陷。2

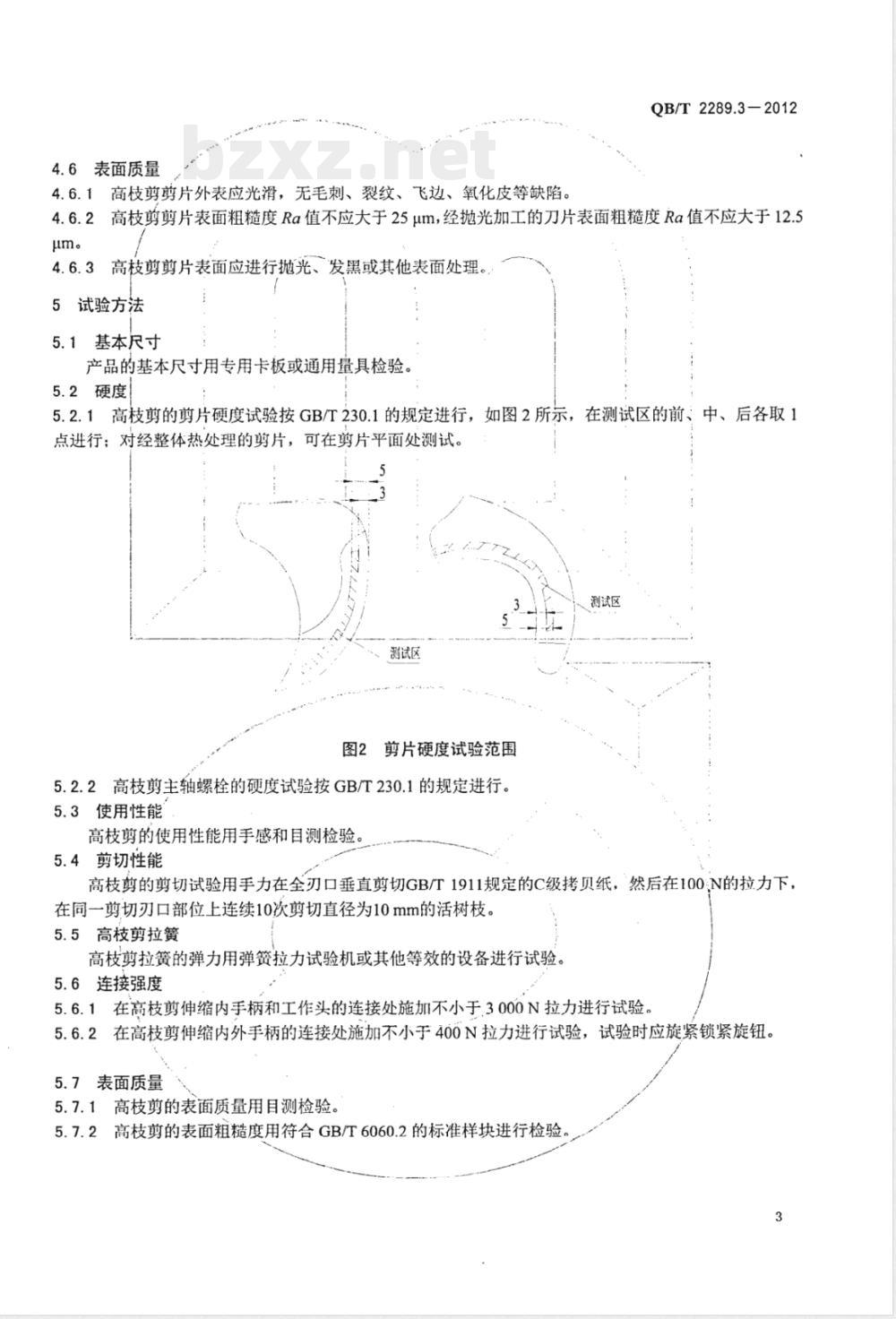

4.6表面质量
4.6.1高枝剪剪片外表应光滑，无毛刺、裂纹、飞边、氧化皮等缺陷。QB/T2289.3-2012
4.6.2高枝剪剪片表面粗糙度Ra值不应大于25μum，经抛光加工的刀片表面粗糙度Ra值不应大于12.5μm。
高枝剪剪片表面应进行抛光、发黑或其他表面处理。5
试验方法
基本尺寸
产品的基本尺寸用专用卡板或通用量具检验。5.2硬度
5.2.1高枝剪的剪片硬度试验按GB/T230.1的规定进行，如图2所示，在测试区的前、中、后各取1点进行；对经整体热处理的剪片，可在剪片平面处测试。测试区
测试区
图2剪片硬度试验范围
5.2.2高枝剪主轴螺栓的硬度试验按GB/T230.1的规定进行。5.3使用性能
高枝剪的使用性能用手感和目测检验，5.4剪切性能
高枝剪的剪切试验用手力在全刃口垂直剪切GB/T1911规定的C级拷贝纸，然后在100:N的拉力下在同一剪切刃口部位上连续10次剪切直径为10mm的活树枝。5.5高枝剪拉簧
高枝剪拉簧的弹力用弹簧拉力试验机或其他等效的设备进行试验。5.6连接强度
5.6.1在高枝剪伸缩内手柄和工作头的连接处施加不小于3000N拉力进行试验。5.6.2在高枝剪伸缩内外手柄的连接处施加不小于400N拉力进行试验，试验时应旋紧锁紧旋钮。5.7表面质量
5.7.1高枝剪的表面质量用目测检验。5.7.2高枝剪的表面粗糙度用符合GB/T6060.2的标准样块进行检验3
QB/T2289.3-2012
6检验规则
6.1高枝剪的检验规则按照GB/T6866的规定。2出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表2的规定。6.2
表2不合格分类、检验项目、接收质量限（AQL）和检验水平序号
标志、包装、运输、购存
7.1产品标志
不合格分类
检验项目
连接强度
剪切性能
基本尺寸
使用性能
拉簧拉伸
表面质量
接收质量限（AQL）
检验水平
高枝剪产品上应有固定明晰的产品标志。标志内容应包括产品的规格和制造厂商的名称或商标。7.2产品的包装、包装标志、运输与购存产品的包装、包装标志、运输与贮存按GB/T6866的规定。4bzxz.net
2289.3-2012
中华人民共和国
轻工行业标准
园艺工具高枝剪
QB/T2289.3-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·3940
印数：1-200册
102882
