【其他行业标准】 园艺工具 手锯

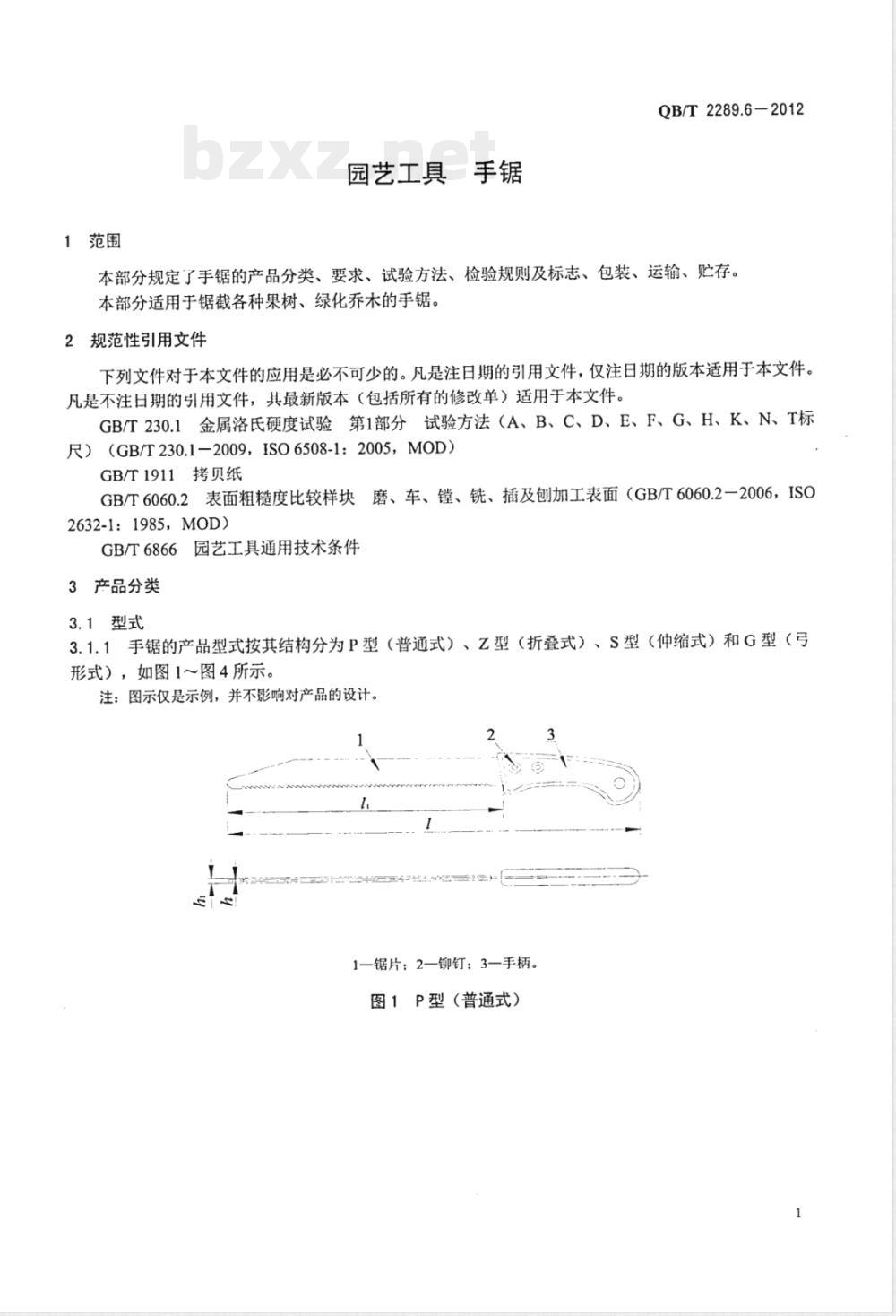

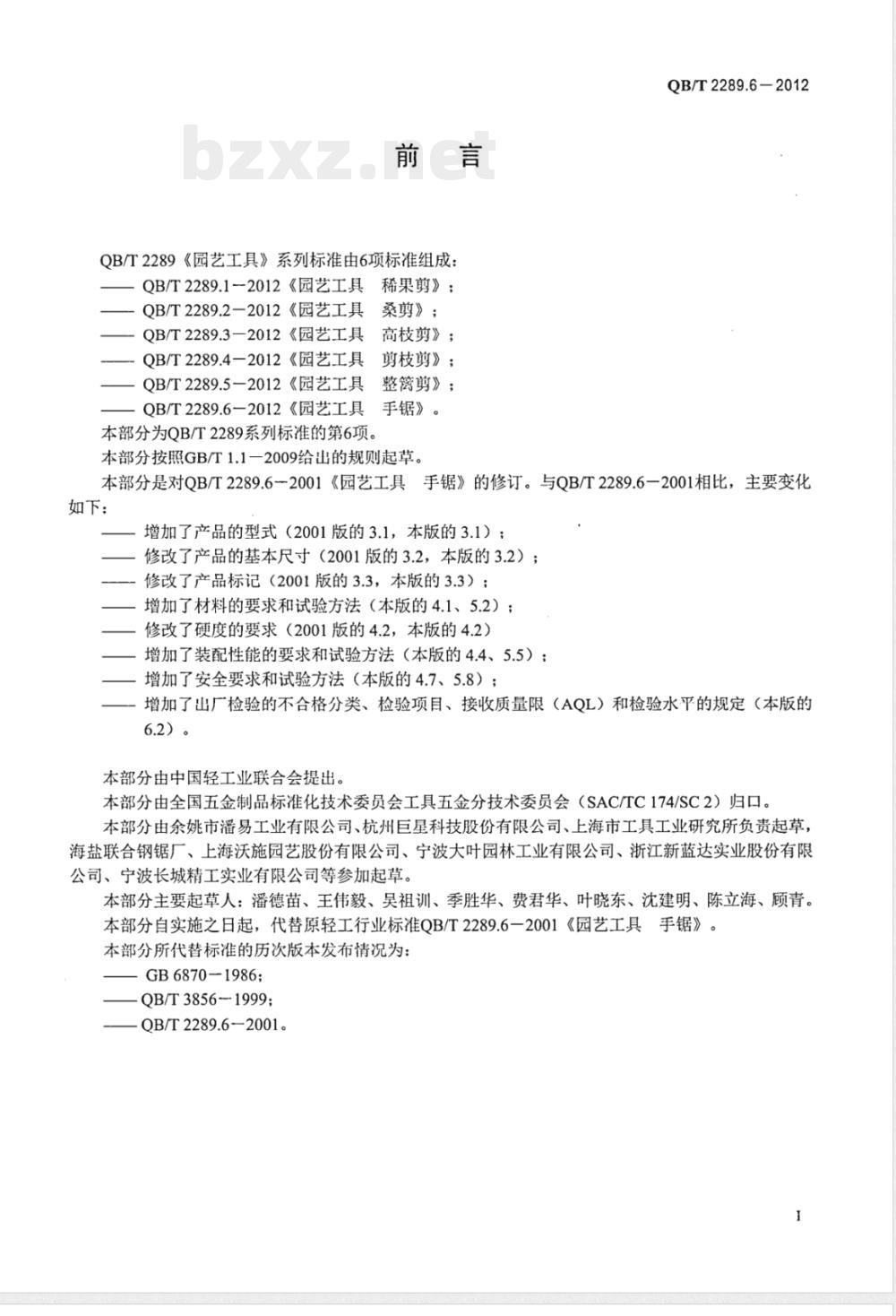

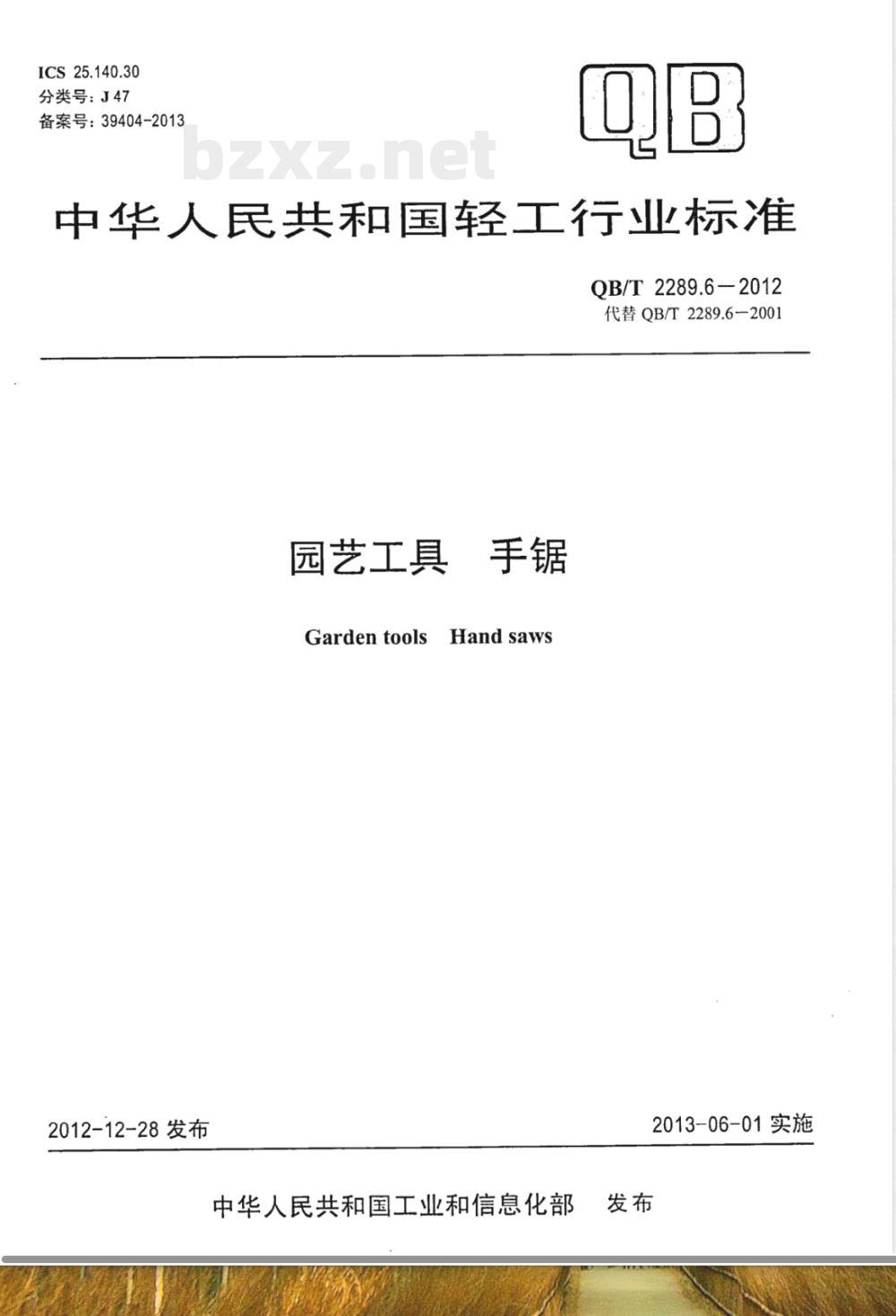

ICS 25.140.30 分类号：J47 备案号：39404-2013 中华人民共和国轻工行业标准 QB/T2289.6-2012 代替 QB/T2289.6-2001 园艺工具 手锯 Garden tools Hand saws 2012-12-28 发布 中华人民共和国工业和信息化部 2013-06-01 实施 前言 QB/T2289《园艺工具》系列标准由6项标准组成：QB/T2289.1-2012《园艺工具稀果剪》；QB/T2289.2-2012《园艺工具桑剪》；QB/T2289.3-2012《园艺工具高枝剪》；QB/T2289.4-2012《园艺工具剪枝剪》；QB/T2289.5-2012《园艺工具整篱剪》；QB/T2289.6-2012《园艺工具手锯》。本部分为QB/T2289系列标准的第6项。本部分按照GB/T1.1-2009给出的规则起草。 本部分是对QB/T2289.6-2001《园艺工具手锯》的修订。与QB/T2289.6-2001相比，主要变化如下： 增加了产品的型式；修改了产品的基本尺寸；修改了产品标记；增加了材料的要求和试验方法；修改了硬度的要求；增加了装配性能的要求和试验方法；增加了安全要求和试验方法；增加了出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平的规定。 本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由余姚市潘易工业有限公司、杭州巨星科技股份有限公司、上海市工具工业研究所负责起草，海盐联合钢锯厂、上海沃施园艺股份有限公司、宁波大叶园林工业有限公司、浙江新蓝达实业股份有限公司、宁波长城精工实业有限公司等参加起草。本部分主要起草人：潘德苗、王伟毅、吴祖训、季胜华、费君华、叶晓东、沈建明、陈立海、顾青。本部分自实施之日起，代替原轻工行业标准QB/T2289.6-2001《园艺工具手锯》。 1 范围 本部分规定了手锯的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本部分适用于锯截各种果树、绿化乔木的手锯。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 230.1 金属洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T 230.1-2009, ISO 6508-1:2005, MOD） GB/T 1911 拷贝纸 GB/T 6060.2 表面粗糙度比较样块 磨、车、镗、铣、插及刨加工表面（GB/T 6060.2-2006, ISO 2632-1:1985, MOD） GB/T 6866 园艺工具通用技术条件 3 产品分类 3.1 型式 3.1.1 手锯的产品型式按其结构分为P型（普通式）、Z型（折叠式）、S型（伸缩式）和G型（弓形式）。 3.1.2 手锯按其锯齿形分为Q型（前倾）、M型（中性）、H型（后倾）。 3.2 基本尺寸 3.2.1 普通式和折叠式手锯的基本尺寸应符合表1的规定。 表1 普通式和折叠式手锯的基本尺寸规格 | 型式 | 规格 | 长度l | 长度lmax | 宽度hmin | 宽度hmax | | :--- | :--- | :--- | :--- | :--- | :--- | | P型 | 210 | 210 | 260 | 0.8 | 1.5×h | | | 345 | 345 | 405 | 0.9 | 1.5×h | | Z型 | 120 | 120 | 230 | 0.8 | 1.5×h | | | 395 | 395 | 405 | 1.1 | 1.5×h | |注：特殊规格的基本尺寸可不受本表的限制。 3.2.2 伸缩式手锯的基本尺寸应符合表2的规定。 表2 伸缩式手锯的基本尺寸 | 规格 | 长度l | 长度lmax | 宽度hmin | 宽度hmax | | :--- | :--- | :--- | :--- | :--- | | 1500 | 1500 | 380 | 1.5 | 2.8 | | 2500 | 2500 | 380 | 1.5 | 2.8 | | 4500 | 4500 | 380 | 1.5 | 2.8 | | 注：特殊规格的基本尺寸可不受本表的限制。 3.2.3 弓形式手锯的基本尺寸应符合表3的规定。 表3 弓形式手锯的基本尺寸 | 规格 | 长度l | 长度lmax | 宽度hmin | 宽度hmax | | :--- | :--- | :--- | :--- | :--- | | 300 | 300 | 305 | 1.4 | 1.4 | | 450 | 450 | 458 | 1.4 | 1.4 | | 530 | 530 | 534 | 1.4 | 1.4 | | 610 | 610 | 610 | 1.4 | 1.4 | | 760 | 760 | 762 | 1.4 | 1.4 | | 810 | 810 | 813 | 1.4 | 1.4 | | 910 | 910 | 915 | 1.4 | 1.4 | | 注：特殊规格的基本尺寸可不受本表的限制。 3.3 产品标记 手锯产品标记由产品名称、标准编号、规格、产品型式代号和锯齿型式代号组成。 示例1：规格为210mm普通式中性锯齿手锯的标记为：手锯GB/T2289.6-210PM 示例2：规格为120mm折叠式后倾锯齿手锯的标记为：手锯QB/T2289.6-120ZH 示例3：规格为2500mm伸缩式中性锯齿手锯的标记为：手锯QB/T2289.6-2500SM 示例4：规格为450mm的弓形式中性锯齿手锯的标记为：手锯QB/T2289.6-450GM 4 要求 4.1 材料 4.1.1 锯片应采用YB/T5058所规定的材料或同等性能以上的材料。 4.1.2 弓形式手锯的锯弓应采用能达到本部分要求的焊管及冷轧钢板。 4.1.3 手柄应采用能达到本部分要求的硬木、工程塑料或其他材料。 4.2 硬度 锯片的硬度不应低于73HRA，锯齿部位的硬度不应低于535HV。 4.3 表面质量 4.3.1 锯片应平直，锯片表面不应有裂缝、毛刺及明显的伤痕、氧化皮等缺陷。 4.3.2 锯片的表面粗糙度Ra值不应大于6.3μm，锯刃的表面粗糙度Ra值不应大于12.5μm。 4.3.3 分齿后的锯齿应形状完整，不应有齿根裂纹、分齿明显不对称等影响使用性能的缺陷。 4.3.4 手锯的其他表面质量应符合GB/T6866的规定。 4.4 装配性能 4.4.1 锯片与手柄的装配连接应牢固，无松动现象。 4.4.2 锯柄应握持舒适。 4.5 锯切性能 手锯应能顺利地锯切规定的活树枝。试验后，锯齿不应有机械损伤、变形等影响使用性能的缺陷。 4.6 锯片弹性 手锯锯片应进行锯片弹性试验。试验后，锯齿不应产生裂纹，锯片平直度永久变形量不应大于2.5mm。 4.7 安全 4.7.1 手锯在待使用状态下，锯齿部位应有安全防护装置。 4.7.2 折叠式手锯应有安全装置。 4.7.3 产品说明书中应有安全使用方法及儿童不宜触及等提示性说明。 5 试验方法 5.1 尺寸 手锯的基本尺寸采用专用卡板或通用量具检验。 5.2 材料 由供应商提供相关材料的质量保证书，有争议时按相应标准检测。 5.3 硬度 5.3.1 手锯锯片的硬度试验按GB/T230.1的规定进行，在锯片的基体上测试。 5.3.2 手锯锯片锯齿的硬度试验按GB/T4340.1的规定，在锯齿上测试。 5.4 表面质量 5.4.1 手锯的表面质量用目测检验。 5.4.2 手锯锯片的表面粗糙度用符合GB/T6060.2规定的标准样块进行对照检验。 5.5 装配性能 手锯的装配性能用手感和目测检验。 5.6 锯切性能 手锯应能用手力，连续10次顺利锯切表4规定的活树枝。试验时不使用冷却剂。 表4 锯切性能试材 | 锯片长度l | 树枝直径d | | :--- | :--- | | ≤340 | ≥30 | | 340 < l ≤400 | ≥40 | | 400 < l ≤600 | ≥50 | | l > 600 | ≥60 | 5.7 锯片弹性 手锯锯片的弹性试验用手力将锯片沿圆周边弯曲，锯片自然恢复原位后，用目测和通用量具检验。 5.8 安全 安全要求用目测检验。 6 检验规则 6.1 手锯的检验规则按照GB/T6866的规定。 6.2 手锯出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表5的规定。
