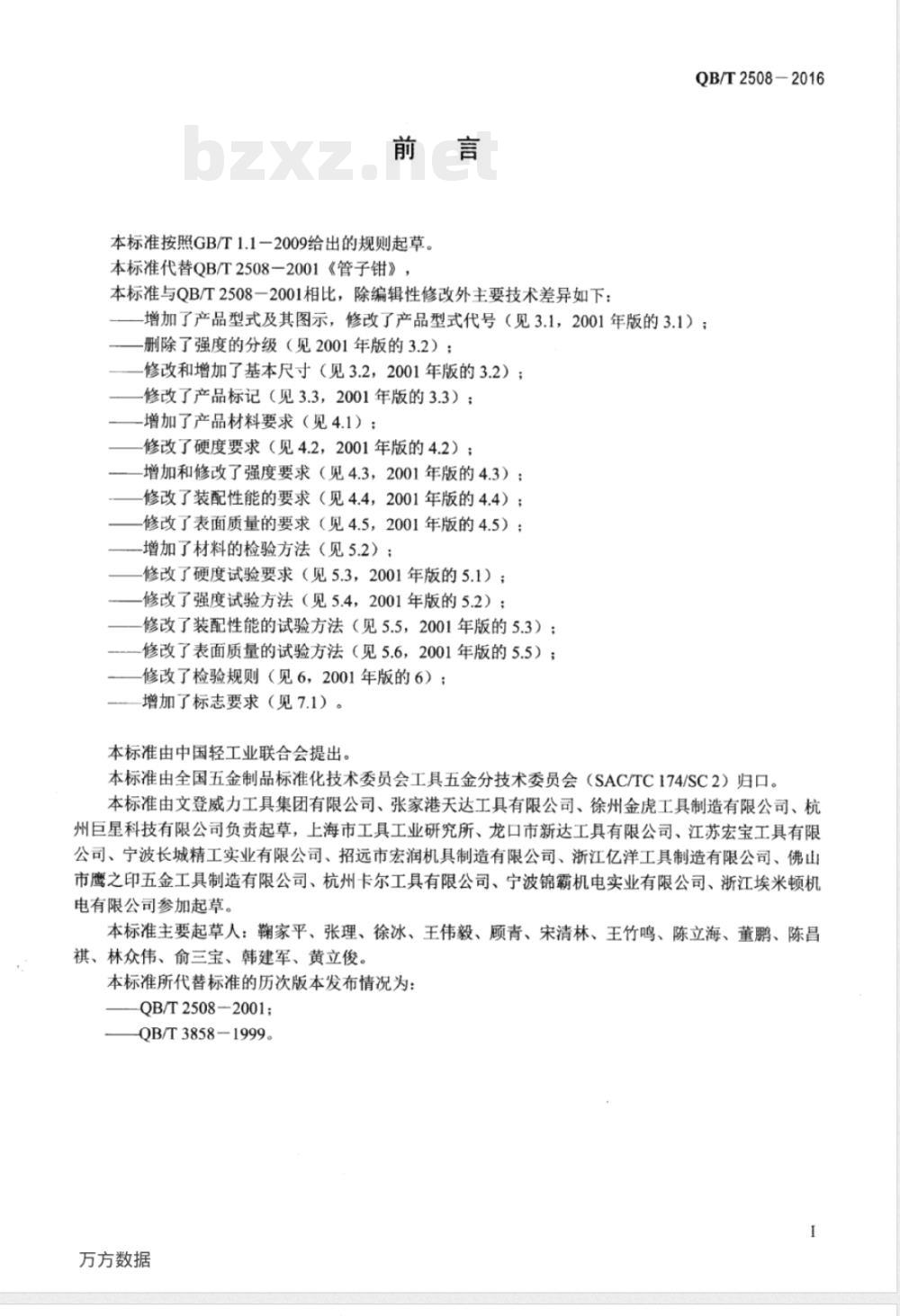

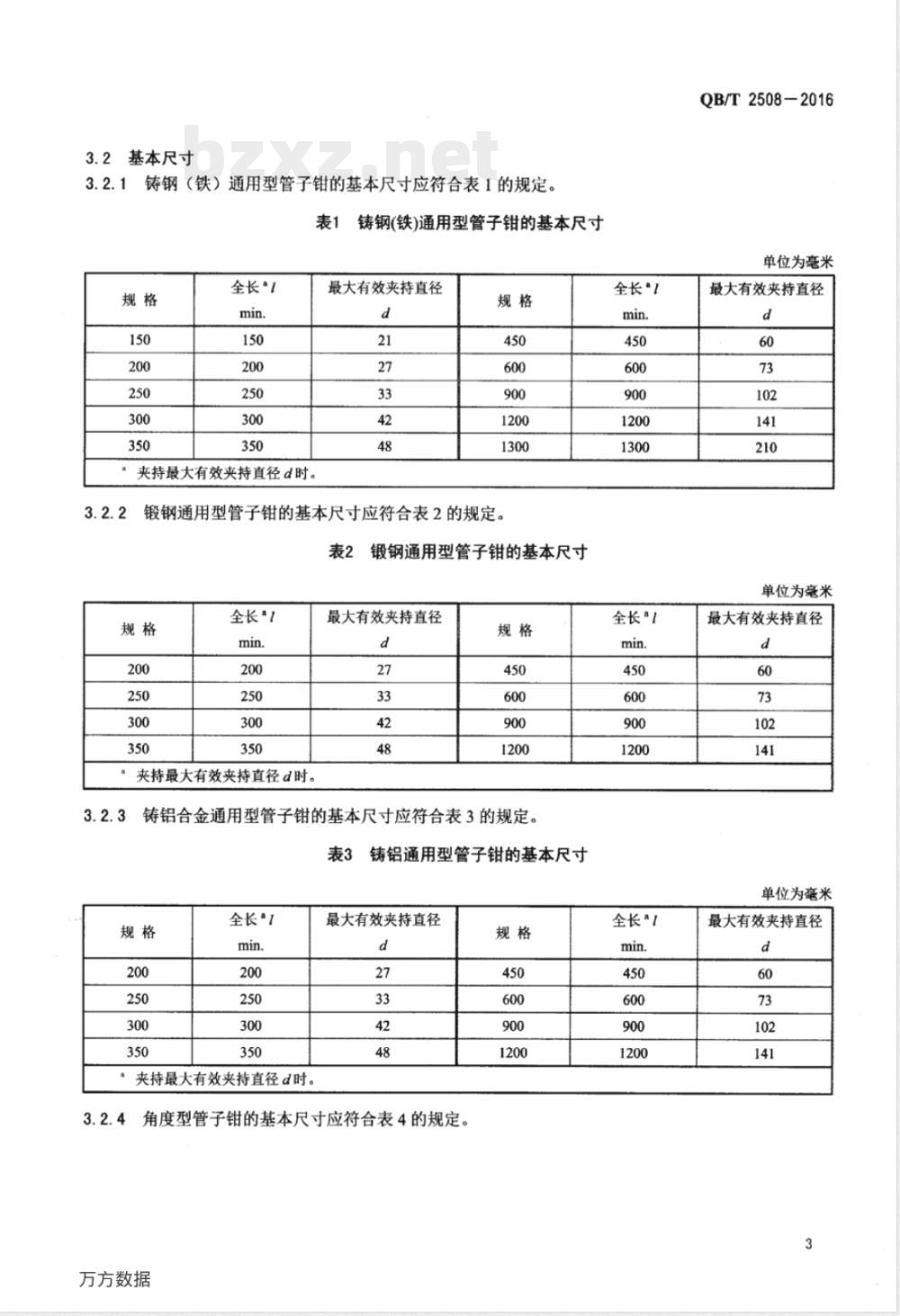

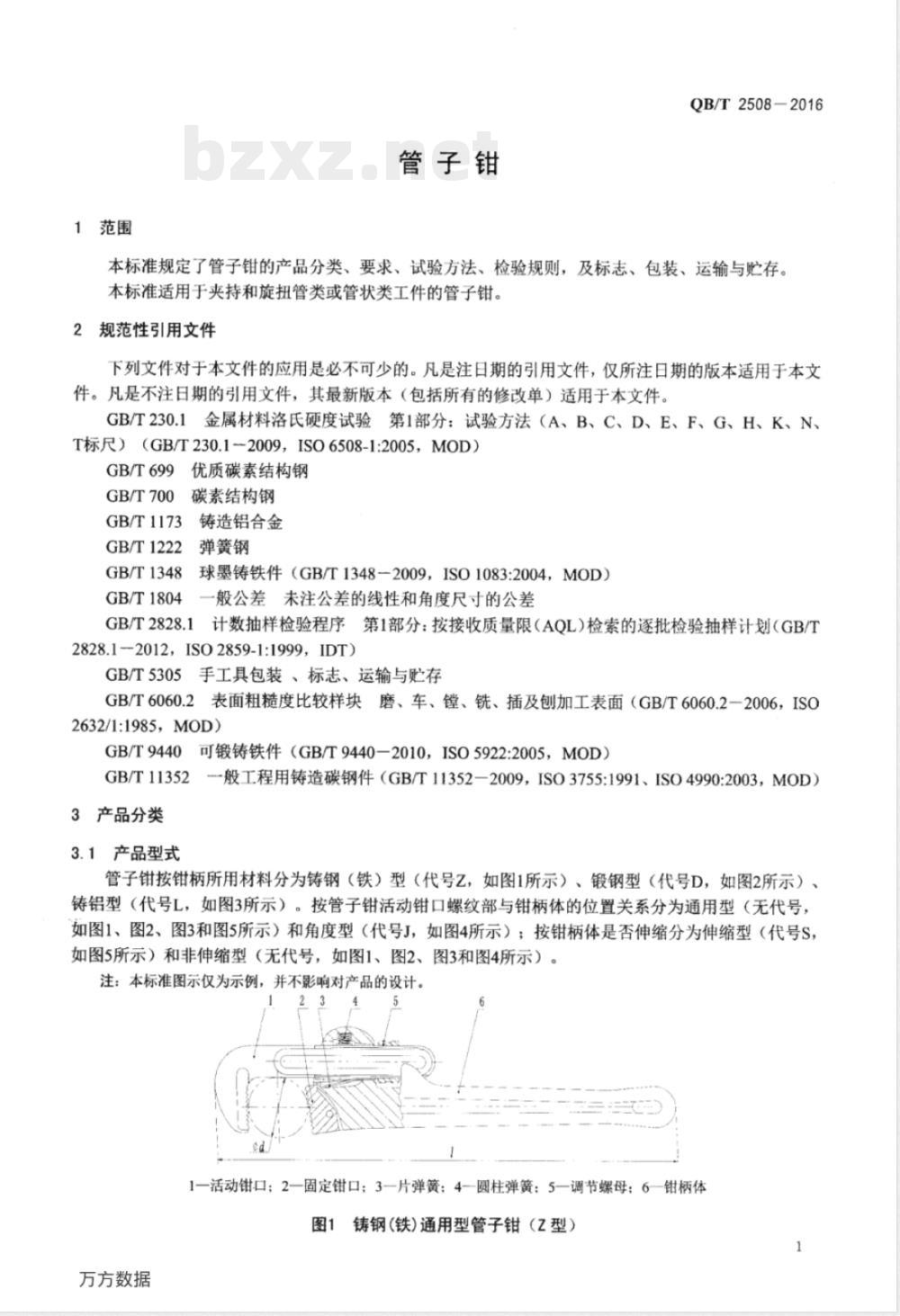

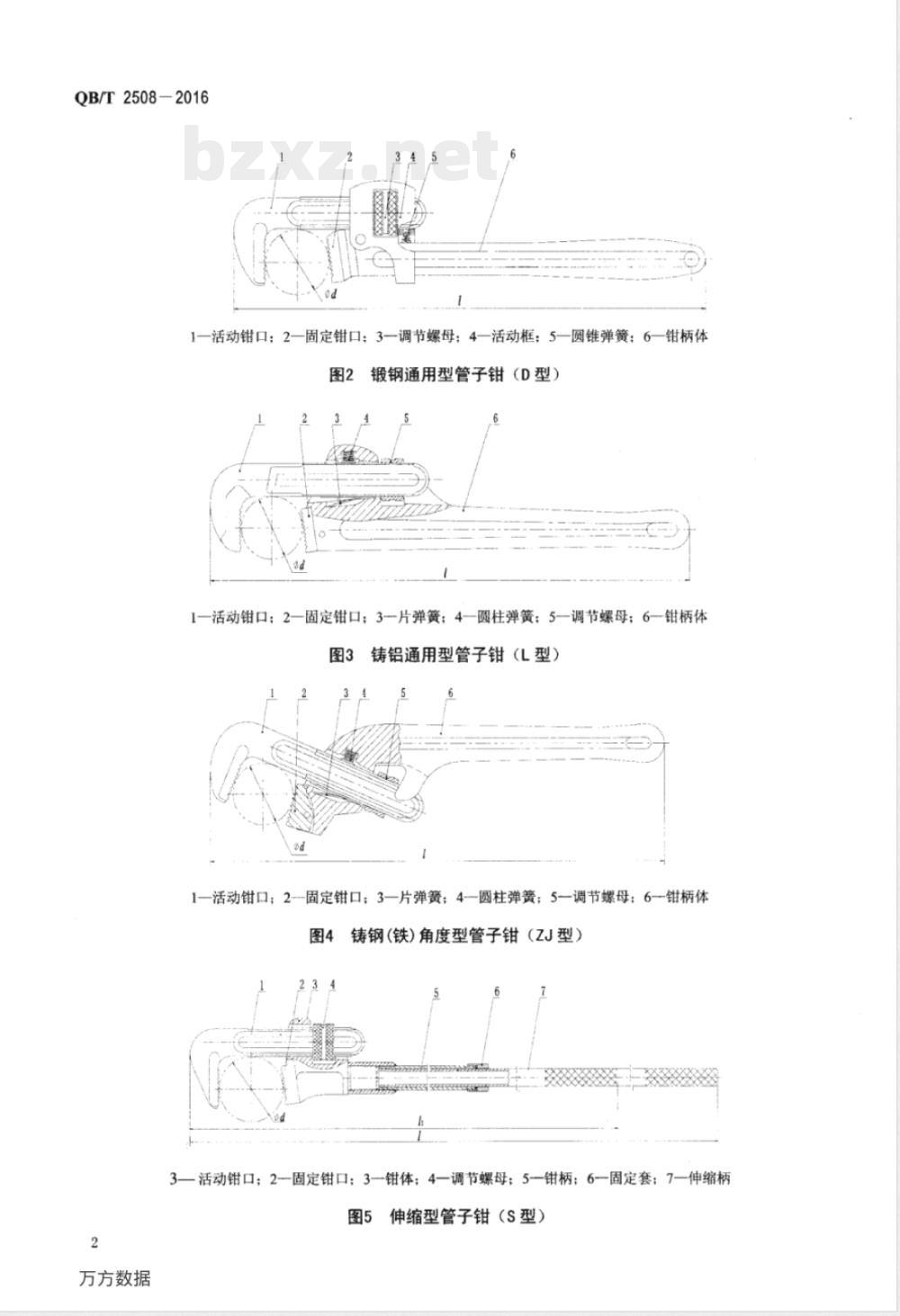

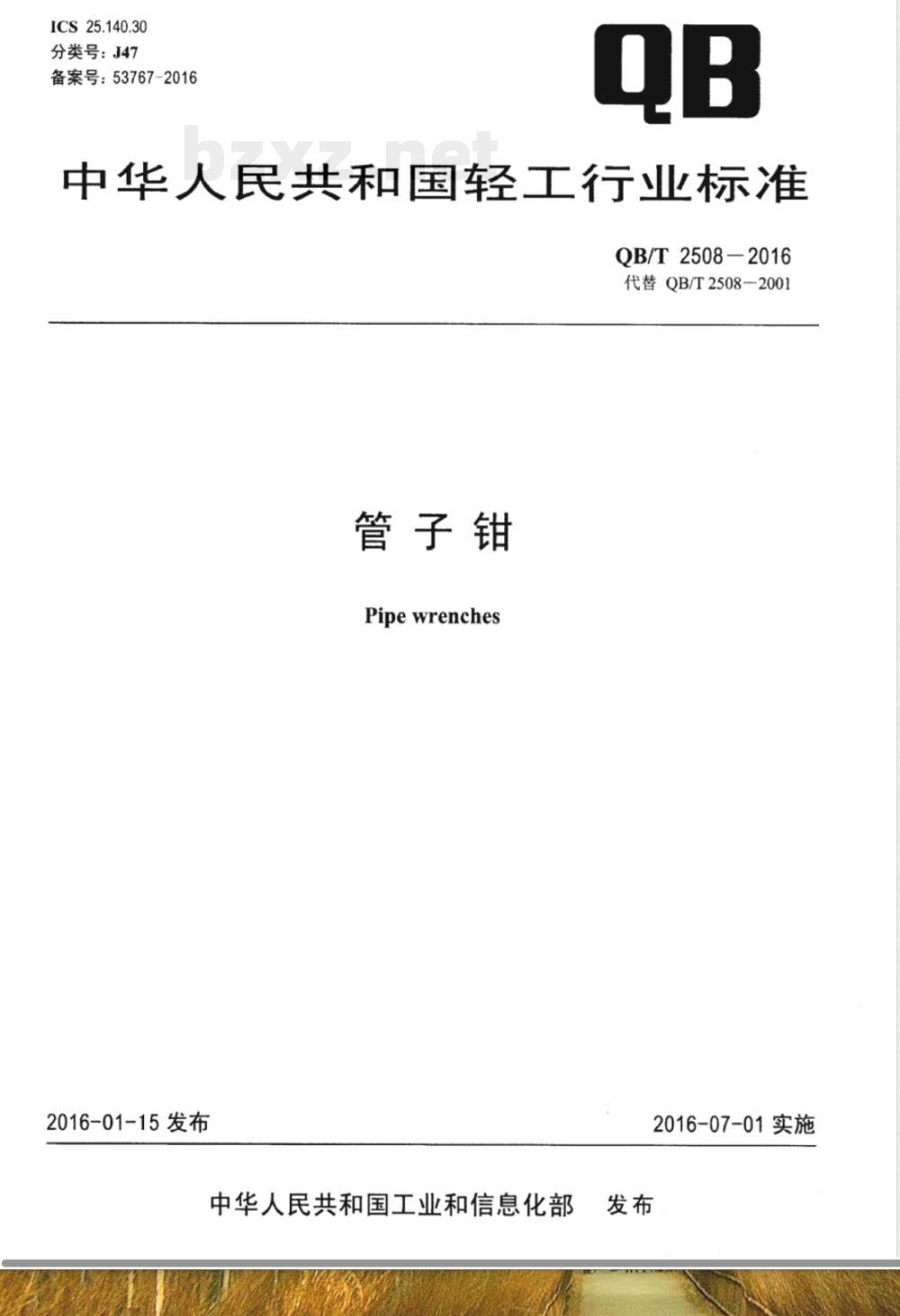

ICS25.140.30 分类号：J47 备案号：53767-2016 中华人民共和国轻工行业标准 QB/T2508-2016 代替 QB/T2508—2001 管子钳 Pipe wrenches 2016-01-15 发布 中华人民共和国工业和信息化部 2016-07-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准代替 QB/T 2508—2001《管子钳》。与 QB/T 2508—2001 相比，除编辑性修改外，主要技术差异如下：增加了产品型式及其图示，修改了产品型式代号；删除了强度的分级；修改和增加了基本尺寸；修改了产品标记；增加了产品材料要求；修改了硬度要求；增加和修改了强度要求；修改了装配性能的要求；修改了表面质量的要求；增加了材料的检验方法；修改了硬度试验要求；修改了强度试验方法；修改了装配性能的试验方法；修改了表面质量的试验方法；修改了检验规则；增加了标志要求。 本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由文登威力工具集团有限公司、张家港天达工具有限公司、徐州金虎工具制造有限公司、杭州巨星科技有限公司负责起草，上海市工具工业研究所、龙口市新达工具有限公司、江苏宏宝工具有限公司、宁波长城精工实业有限公司、招远市宏润机具制造有限公司、浙江亿洋工具制造有限公司、佛山市鹰之印五金工具制造有限公司、杭州卡尔工具有限公司、宁波锦霸机电实业有限公司、浙江埃米顿机电有限公司参加起草。 本标准主要起草人：瀚家平、张理、徐冰、王伟毅、顾青、宋清林、王竹鸣、陈立海、董鹏、陈昌祺、林众伟、俞三宝、韩建军、黄立俊。 1 范围 本标准规定了管子钳的产品分类、要求、试验方法、检验规则，及标志、包装、运输与贮存。本标准适用于夹持和旋扭管类或管状类工件的管子钳。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法（GB/T 230.1-2009, ISO 6508-1:2005, MOD） GB/T 6991 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1173 铸造铝合金 GB/T 1222 弹簧钢 GB/T 1348 球墨铸铁件（GB/T 1348-2009, ISO 1083:2004, MOD） GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T 2828.1-2012, ISO 2859-1:1999, IDT） GB/T 5305 手工具包装、标志、运输与贮存 GB/T 6060.2 表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T 6060.2-2006, ISO 2632/1:1985, MOD） GB/T 9440 可锻铸铁件（GB/T 9440-2010, ISO 5922:2005, MOD） GB/T 11352 一般工程用铸造碳钢件（GB/T 11352-2009, ISO 3755:1991, ISO 4990:2003, MOD） 3 产品分类 3.1 产品型式 管子钳按钳柄所用材料分为：铸钢（铁）型（代号 Z）、锻钢型（代号 D）、铸铝型（代号 L）。 按钳口螺纹部与钳柄体的位置关系分为：通用型（无代号）和角度型（代号 J）。 按钳柄体是否伸缩分为：伸缩型（代号 S）和非伸缩型（无代号）。 3.2 基本尺寸 铸钢（铁）通用型管子钳（Z型）的基本尺寸（单位：mm）： 规格 150, 200, 250, 300, 350，其最大有效夹持直径 d 分别为 21, 27, 33, 42, 48； 规格 450, 600, 900, 1200, 1300。 锻钢通用型管子钳（D型）的基本尺寸（单位：mm）： 规格 200, 250, 300, 350，其最大有效夹持直径 d 分别为 27, 33, 42, 48； 规格 450, 600, 900, 1200。 铸铝合金通用型管子钳（L型）的基本尺寸（单位：mm）： 规格 200, 250, 300, 350，其最大有效夹持直径 d 分别为 27, 33, 42, 48； 规格 450, 600, 900, 1200。 角度型管子钳（ZJ型）的基本尺寸（单位：mm）： 规格 450, 600, 900, 1200, 1300，其最大有效夹持直径 d 分别为 60, 73, 102, 141, 210。 伸缩型管子钳（S型）的基本尺寸（单位：mm）： 规格 450, 600, 900, 1200，其全长 l 为 680, 780, 950, 1200 (min)，最大有效夹持直径 d 为 132, 152, 195。
