【其他行业标准】 园艺工具 整篱剪

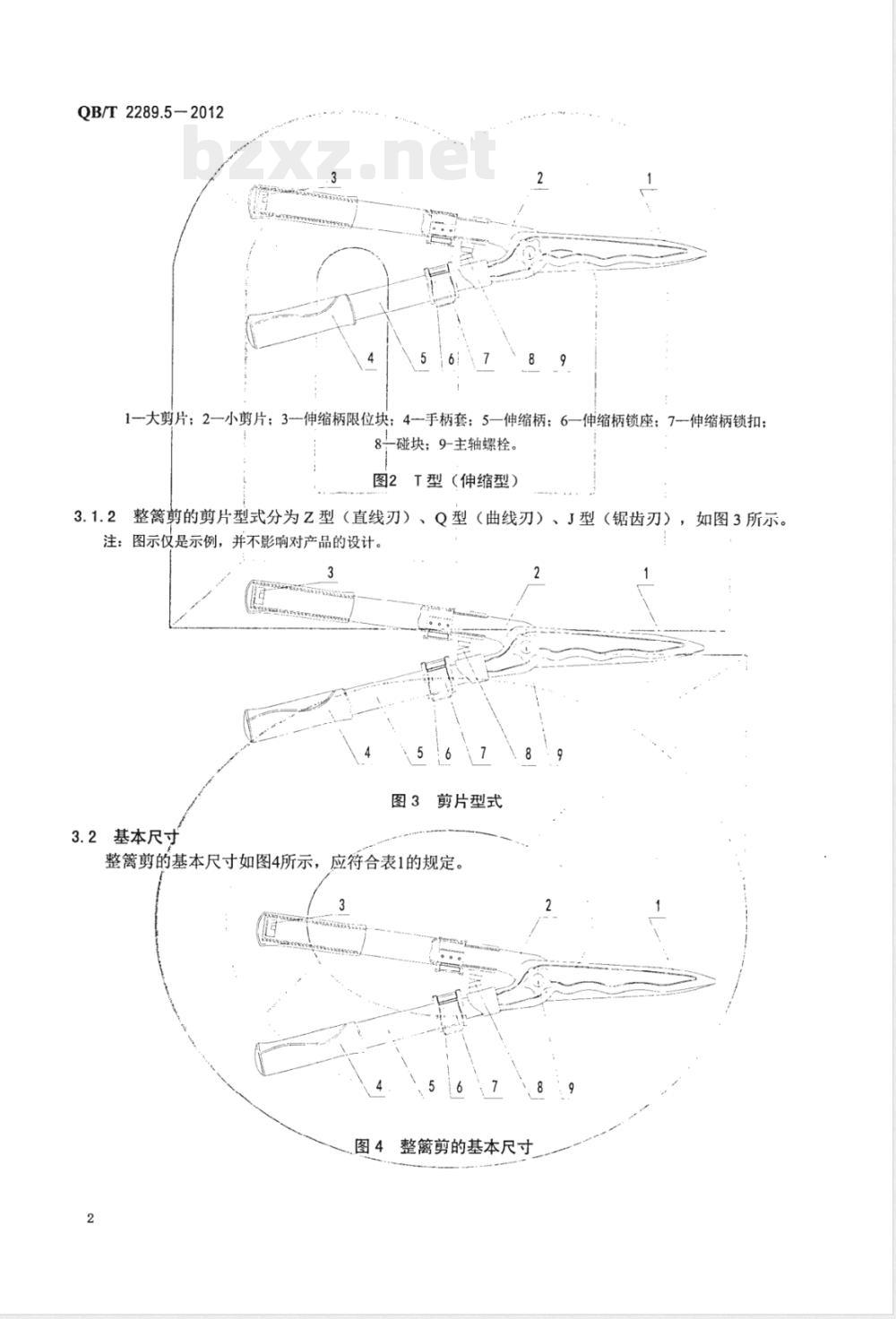

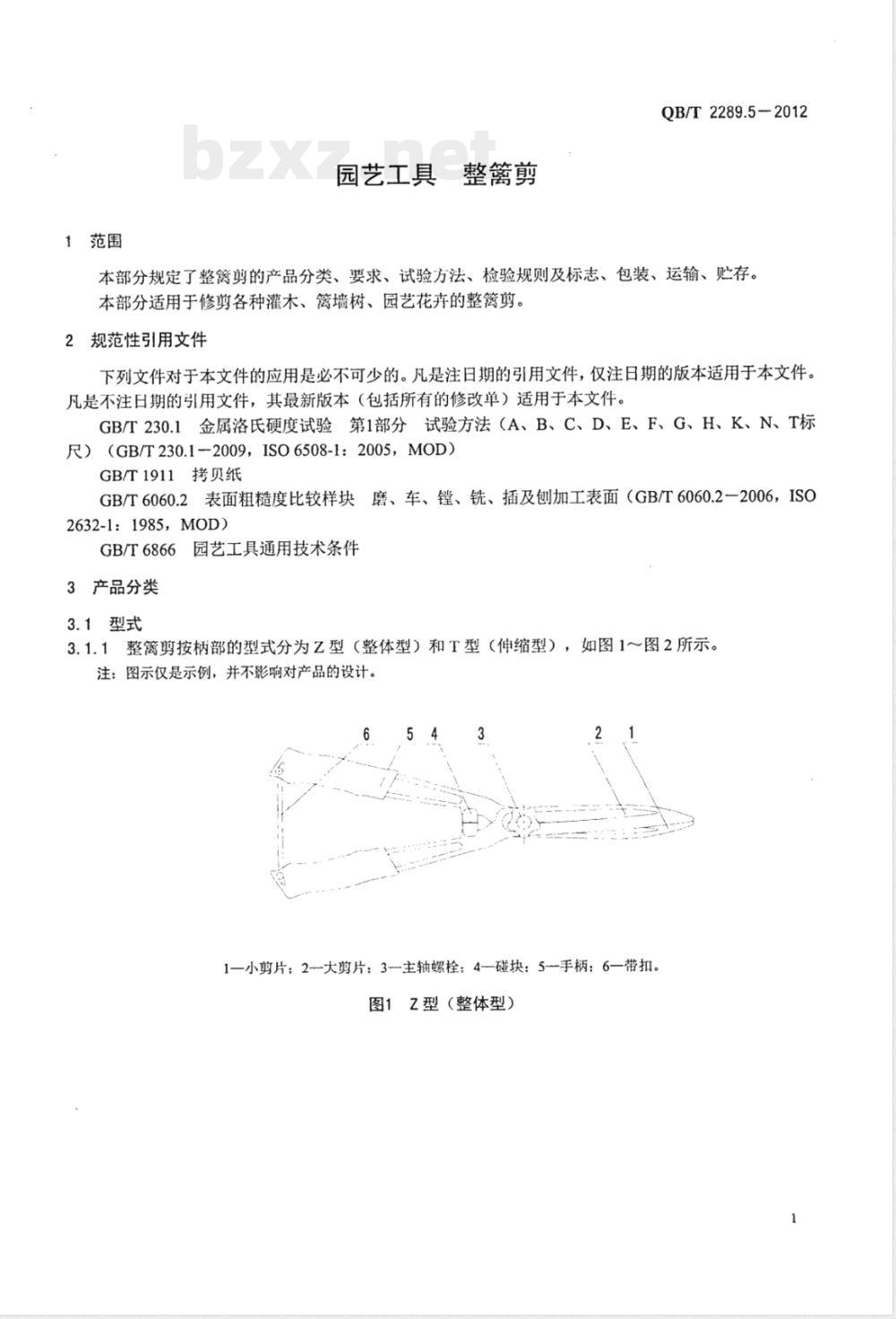

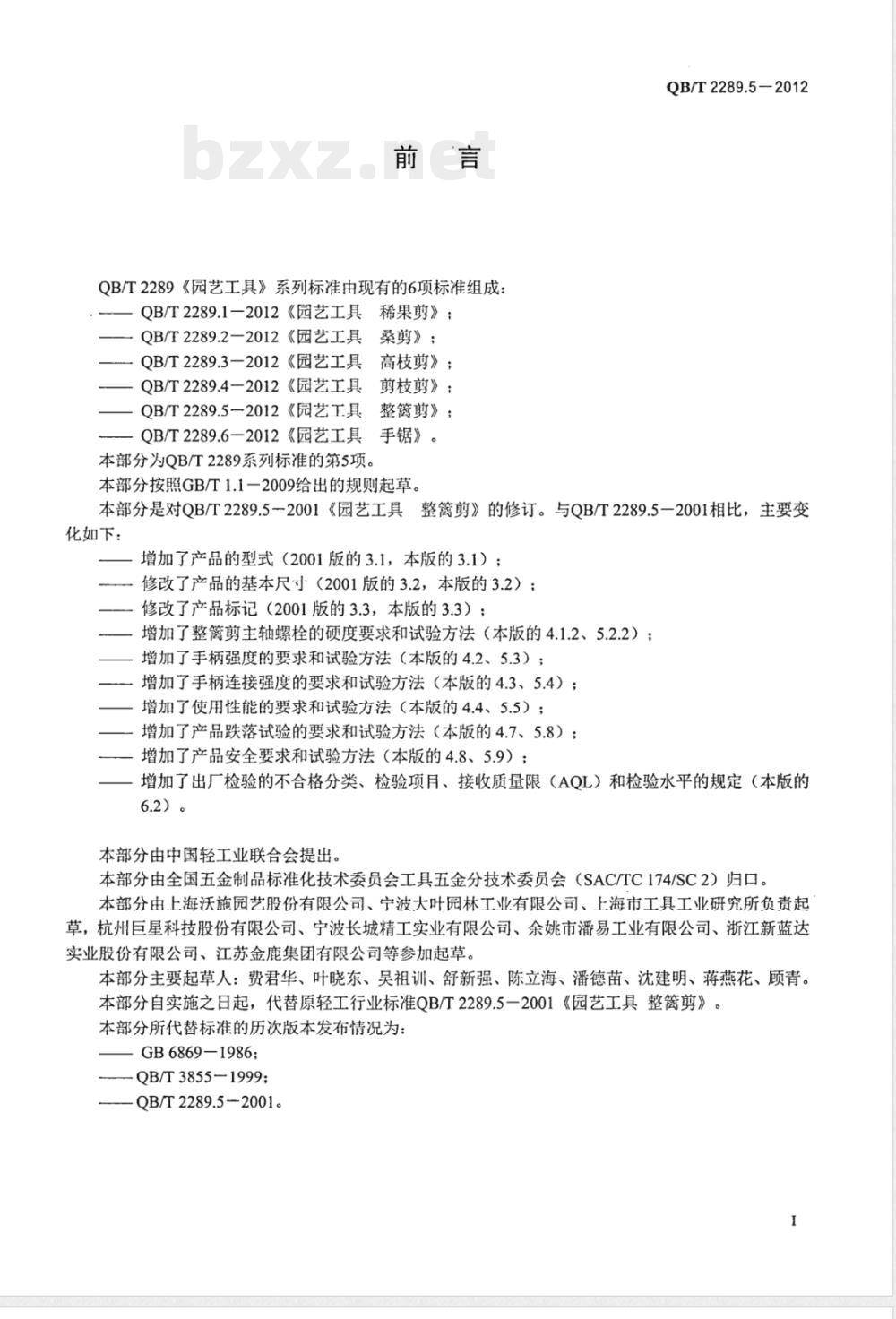

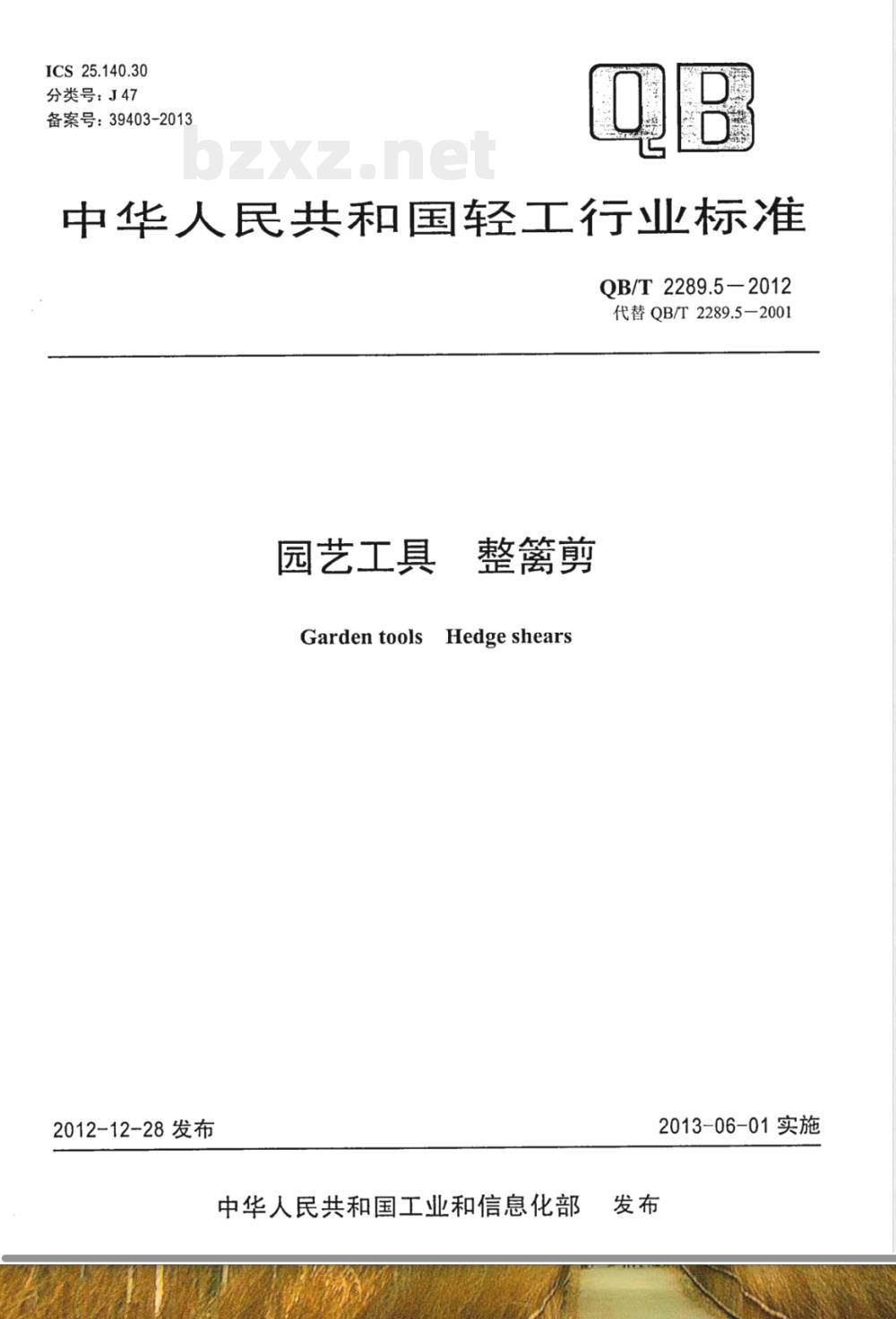

QB/T2289.5-2012 园艺工具 整篱剪 前言 QB/T2289《园艺工具》系列标准由现有的6项标准组成：QB/T2289.1-2012《园艺工具稀果剪》；QB/T2289.2-2012《园艺工具桑剪》；QB/T2289.3-2012《园艺工具高枝剪》；QB/T2289.4-2012《园艺工具剪枝剪》；QB/T2289.5-2012《园艺工具整篱剪》；QB/T2289.6-2012《园艺工具手锯》。本部分为QB/T2289系列标准的第5项。本部分按照GB/T1.1-2009给出的规则起草。 本部分是对QB/T2289.5-2001《园艺工具整篱剪》的修订。与QB/T2289.5-2001相比，主要变化如下： —增加了产品的型式（2001版的3.1，本版的3.1）； —修改了产品的基本尺寸（2001版的3.2，本版的3.2）； —修改了产品标记（2001版的3.3，本版的3.3）； —增加了整篱剪主轴螺栓的硬度要求和试验方法（本版的4.1.2、5.2.2）； —增加了手柄强度的要求和试验方法（本版的4.2、5.3）； —增加了手柄连接强度的要求和试验方法（本版的4.3、5.4）； —增加了使用性能的要求和试验方法（本版的4.4、5.5）； —增加了产品跌落试验的要求和试验方法（本版的4.7、5.8）； —增加了产品安全要求和试验方法（本版的4.8、5.9）； —增加了出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平的规定（本版的6.2）。 本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由上海沃施园艺股份有限公司、宁波大叶园林工业有限公司、上海市工具工业研究所负责起草，杭州巨星科技股份有限公司、宁波长城精工实业有限公司、余姚市潘易工业有限公司、浙江新蓝达实业股份有限公司、江苏金鹿集团有限公司等参加起草。本部分主要起草人：费君华、叶晓东、吴祖训、舒新强、陈立海、潘德苗、沈建明、蒋燕花、顾青。本部分自实施之日起，代替原轻工行业标准QB/T2289.5-2001《园艺工具整篱剪》。 1 范围 本部分规定了整篱剪的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本部分适用于修剪各种灌木、篱墙树、园艺花卉的整篱剪。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T230.1 金属洛氏硬度试验第1部分试验方法 GB/T1911 拷贝纸 GB/T6060.2 表面粗糙度比较样块 GB/T6866 园艺工具通用技术条件 3 产品分类 3.1 型式 3.1.1 整篱剪按柄部的型式分为Z型（整体型）和T型（伸缩型）。 3.1.2 整篱剪的剪片型式分为Z型（直线刃）、Q型（曲线刃）、J型（锯齿刃）。 3.2 基本尺寸 整篱剪的基本尺寸应符合下表规定： | 产品型式 | 规格 | Z型尺寸 | T型尺寸 | | :--- | :--- | :--- | :--- | | 整篱剪 | 600 | 600±50 | 200±10 | | | 700 | 700±50 | 250±10 | | | 800 | 800(650)±50 | 200±10 | | | 1100 | 1100(750)±50 | 250±10 | 注1：T型括号内（650）和（750）是伸长前的尺寸。 注2：特殊规格的基本尺寸可不受本表限制。 3.3 产品标记 整篱剪的产品标记由产品名称、标准编号、型式代号和规格组成。 示例1：规格为600mm的整体型、直线刃整篱剪的标记为：整篱剪QB/T2289.5ZZ600 示例2：规格为700mm的整体型、锯齿刃整篱剪的标记为：整篱剪QB/T2289.5ZJ700 示例3：规格为800mm的伸缩型、曲线刃整篱剪的标记为：整篱剪QB/T2289.5TQ800 4 要求 4.1 硬度 4.1.1 整篱剪的剪片刃口硬度不应低于43HRC。 4.1.2 整篱剪主轴螺栓的硬度不应低于28HRC。 4.2 手柄强度 整篱剪应进行手柄强度试验。试验后，整篱剪应无永久性变形、断裂以及影响外观和使用功能的缺陷。 4.3 手柄连接强度 整篱剪应进行手柄连接强度试验。试验后，整篱剪手柄和剪片的连接应无脱落，手柄和剪片应无永久性变形、断裂以及影响外观和使用功能的缺陷。 4.4 使用性能 整篱剪的剪片应开闭灵活，剪柄应握持舒适，无夹手和卡阻现象。 4.5 剪切性能 整篱剪应顺利地剪切拷贝纸。剪切后，剪切面应光滑整齐、连续，无拉毛、撕裂现象。 4.6 表面质量 4.6.1 整篱剪剪片外表应光滑，无毛刺、裂纹、飞边、氧化皮等缺陷。 4.6.2 整篱剪剪片表面粗糙度Ra值不应大于12.5μm，经抛光加工的表面粗糙度Ra值不应大于6.3μm。 4.6.3 整篱剪有柄套时，柄套表面应色泽均匀、无影响外观和使用功能的缺陷。 4.7 跌落试验 整篱剪应进行跌落试验。试验后，产品应无断裂、变形、松动等影响外观和使用功能的损伤。 4.8 安全 4.8.1 整篱剪在待使用状态下，应有剪片锁定装置，确保剪片处于闭合锁定状态，且剪刃不外露。 4.8.2 产品说明书中应有安全使用方法及儿童不宜触及等提示性说明。 5 试验方法 5.1 尺寸 产品的基本尺寸用专用卡板或通用量具检验。 5.2 硬度 5.2.1 整篱剪的剪片硬度试验按GB/T230.1的规定进行。 5.2.2 整篱剪主轴螺栓的硬度试验按GB/T230.1的规定进行。 5.3 手柄强度 在剪切刃口闭合的状态下，在手柄末端施加700N压力进行手柄强度试验。 5.4 手柄连接强度 在剪切刃口闭合的状态下，在手柄末端施加750N拉力进行手柄连接强度试验。 5.5 使用性能 整篱剪的开闭用手感和目测检验。 5.6 剪切性能 整篱剪的剪切试验用手力在全刃口垂直剪切GB/T1911规定的C级拷贝纸。 5.7 表面质量 5.7.1 整篱剪的剪片表面质量用目测检验。 5.7.2 整篱剪的表面粗糙度用符合GB/T6060.2的标准样块进行检验。 5.8 跌落试验 产品在距水泥平地高1m处，两个方向各做1次自由落体试验。 5.9 安全 安全要求用目测和手感检验。 6 检验规则 6.1 整篱剪的检验规则按照GB/T6866的规定。 6.2 出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按下表规定： | 序号 | 不合格分类 | 检验项目 | 接收质量限(AQL) | 检验水平 | | :--- | :--- | :--- | :--- | :--- | | 1 | 标志、包装、运输、贮存 | 标志、包装、运输、贮存 | 1.0 | S-2 | | 2 | | 硬度 | 4.0 | I | | 3 | | 手柄强度 | 6.5 | I | | 4 | | 手柄连接强度 | 6.5 | I | | 5 | | 剪切性能 | 6.5 | I | | 6 | | 跌落试验 | 6.5 | I | | 7 | | 安全 | 6.5 | I | | 8 | | 基本尺寸 | 1.0 | I | | 9 | | 使用性能 | 4.0 | I | | 10 | | 表面质量 | 4.0 | I | 7 标志、包装、运输、贮存 7.1 产品标志 整篱剪产品上应有固定明晰的产品标志。标志内容应包括产品的规格和制造厂商的名称或商标。 7.2 产品的包装、包装标志、运输与贮存应按GB/T6866的规定进行。
