【QB轻工标准】 尼龙拉链

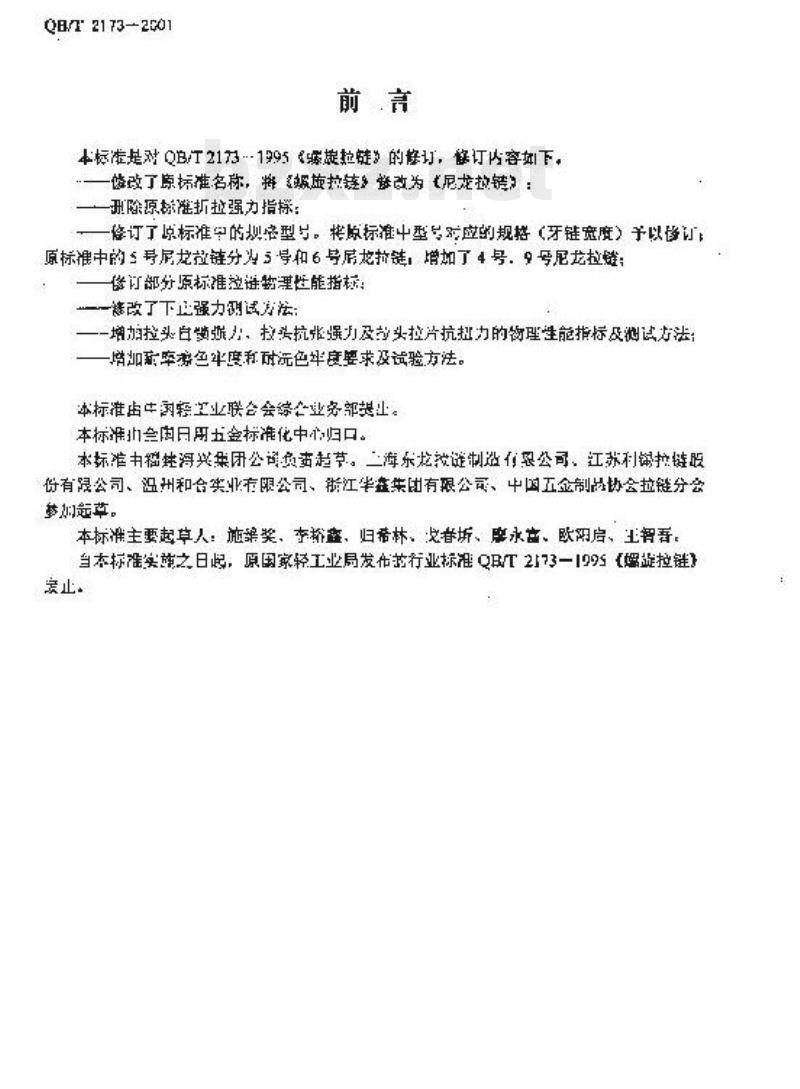

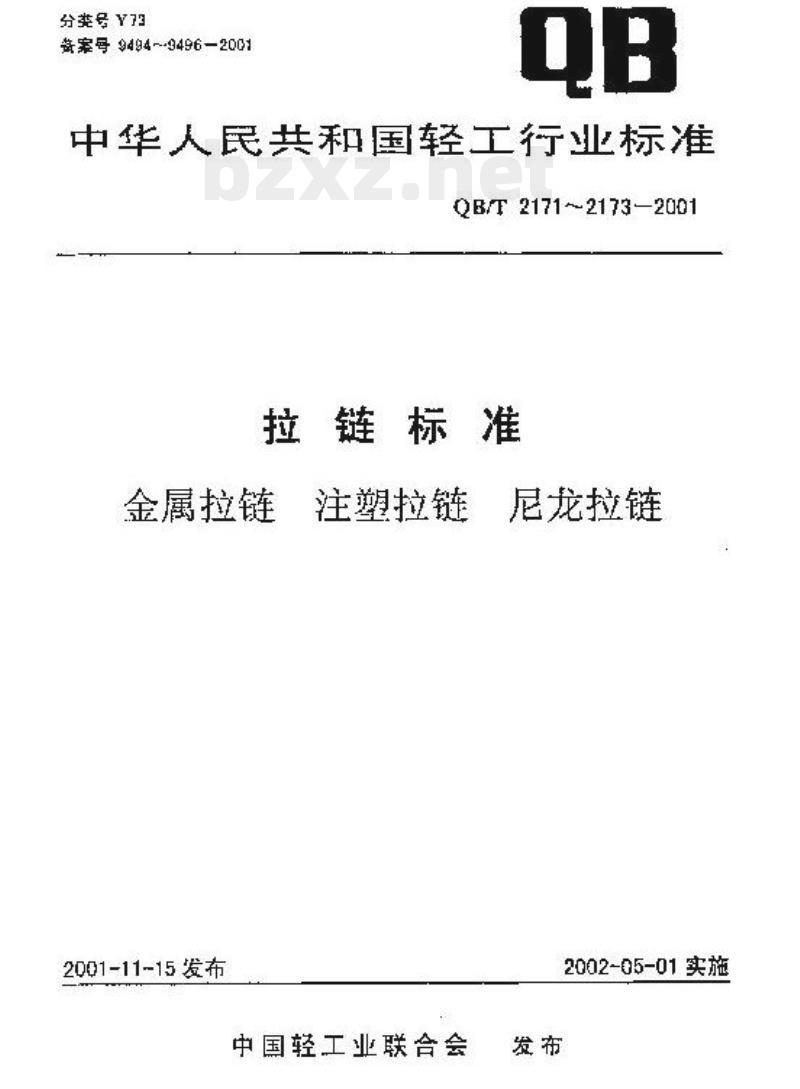

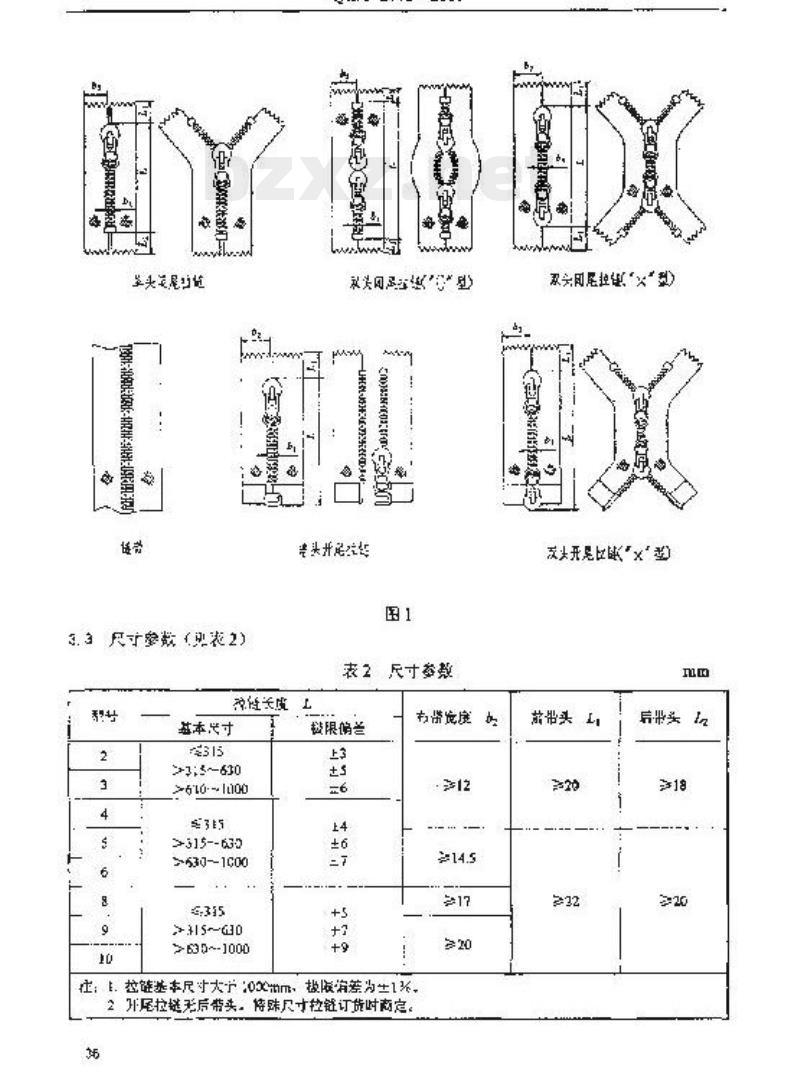

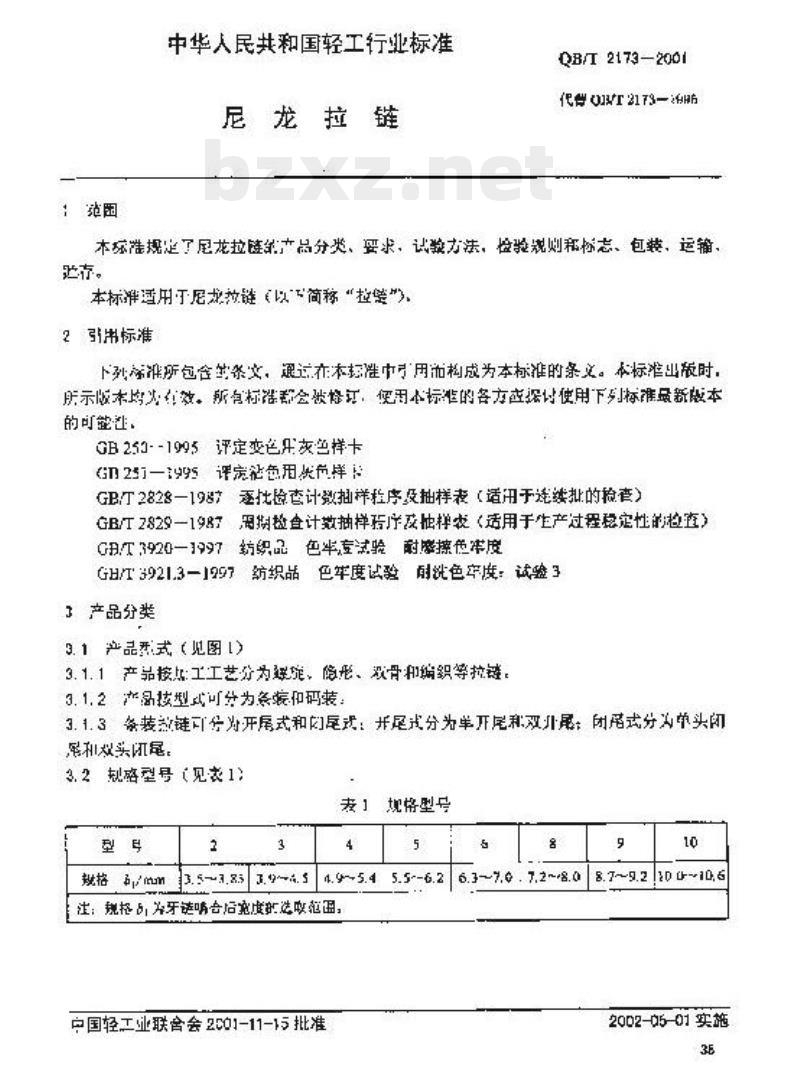

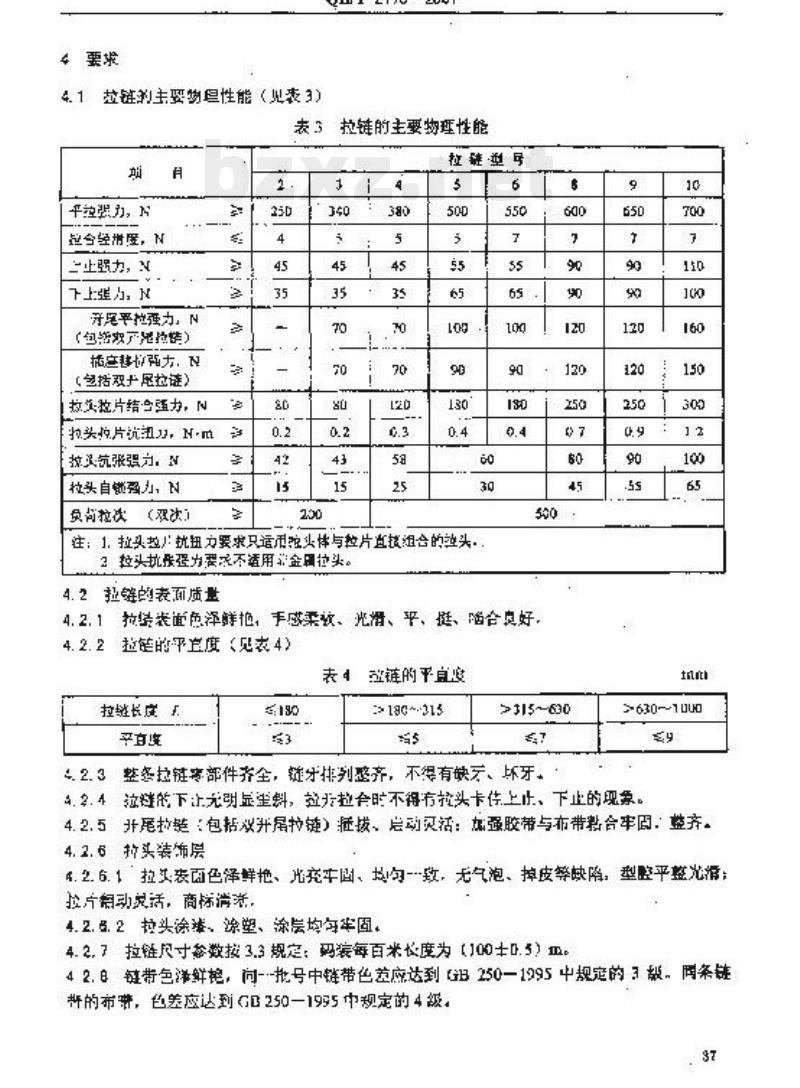

中华人民共和国轻工行业标准 QB/T 2171~2173—2001 拉链标准：金属拉链、注塑拉链、尼龙拉链 发布日期：2001-11-15 实施日期：2002-05-01 前言 本标准是对 QB/T 2173-1995《尼龙拉链》的修订，修订内容如下：修改了原标准名称，将“尼龙拉链”改为“尼龙拉链”；增加了原标准中未有的型号，并修订了原标准中型号对应的规格（牙链宽度）；增加了4号、9号尼龙拉链；修订了原标准中的物理性能指标；增加了拉头整体强力、拉头抗扭强力及拉片抗扭力的物理性能指标及测试方法；增加了色牢度及耐洗色牢度试验方法。 本标准由中国轻工业联合会会综业务部组织，由中国轻工业联合会归口。本标准由海东龙、江苏利锅拉链件有限公司、江苏和合实业有限公司、浙江华朱有限公司、中网五金制品商会拉链分会等单位起草。 本标准主要起草人：施案奖，李裕鑫，归希林，毕春圻，座永产，欧阳启，智看。 自本标准实施之日起，原国家轻工业局发布的行业标准 QB/T 2173-1995（尼龙拉链）废止。 1 范围 本标准规定了尼龙拉链（以下简称“拉链”）的分类、要求、试验方法、检验规则、包装、运输及贮存。 本标准适用于尼龙拉链。 下列标准所包含的条文，适用于本标准中所构成的本标准的条文。本标准出版时，所示版本均为有效。所涉及的修订或修订，使用本标准的各方应关注使用下多列标准最新本的可能性。 2 规范性引用文件 GB/T 253-1995 评定色差样卡 GB/T 2828-1987 统计抽样检验程序及抽样表（适用于连续批的检验） GB/T 2829-1987 按数查计数抽样检验法（适用于生产过程稳定性的检验） GB/T 3920-1997 纺织品色牢度试验 耐摩擦色牢度 GB/T 3921.3-1997 纺织品色牢度试验 耐洗色牢度 3 产品分类 3.1 产品形式 3.1.1 产品工艺分为连续、隐形、双骨编织等拉链。 3.1.2 产品形式可分为条装和码装。 3.1.3 条装拉链可分为开口式和门型尾；码装拉链可分为单头和双头。 3.2 规格型号 规格型号参考下表： 1号：3.5~3.85 mm 2号：3.9~4.5 mm 3号：4.9~5.4 mm 4号：5.5~6.2 mm 5号：7.0~7.2 mm 6号：8.7~9.2 mm 7号：10.6 mm 注：规格为牙齿宽度，具体规格由订货方约定。 3.3 齿数（见图1） [此处省略图表详细数据] 4 拉链的主要物理性能 4.1 拉链性能指标 主要物理性能要求如下： - 平行强力 (N) - 经线强力 (N) - 横向强力 (N) - 开口尾拉力 (N) - 拉头与链条连接强力 (N) - 拉片抗扭力 (N-m) - 拉头抗扭强力 (N-m) - 拉头自锁强力 (N) 4.2 表面质量 4.2.1 拉链表面光泽鲜艳，手感柔软、光滑、平整、结合良好。 4.2.2 拉链平直度应符合标准规定。 4.2.3 拉链零部件齐全，链牙排列整齐，不得有缺失、坏牙。 4.2.4 拉链下止明显整齐，拉头在拉链上移动时不得有卡滞现象。 4.2.5 尾型拉链（包括单头尾拉链）启动灵活，胶带与布带粘合牢固、整齐。 4.2.6 拉头装饰层： 4.2.6.1 拉头表面色泽鲜艳、光泽牢固、均匀一致，无气泡、掉皮等缺陷，型整平整光滑；拉片动作灵活，商标清晰。 4.2.6.2 拉头涂层应均匀。 4.2.7 拉链尺寸按3.3规定；码装每百米长度为(100±0.5)m。 4.2.8 链带色泽鲜艳，同批号中链带色差应达到GB 253-1995中规定的3级。拼条链的布带，色差应达到GB 253-1995中规定的4级。 4.2.9 色牢度： 4.2.9.1 耐摩擦色牢度应符合GB 250-1995中3级~4级的规定。 4.2.9.2 耐洗色牢度应符合GB 250-1995中3级~4级的规定。 4.2.10 码装链带每百米长度内接头不得超过3个。 4.2.11 对拉链或其他零件不含铅、不含镍及无过检针等特殊要求由订货方约定。 5 试验方法 5.1 拉链强力测试方法 5.1.1 测试设备及夹具 5.1.1.1 测试设备：拉力试验机。 5.1.1.2 测试范围：2000N。 5.1.1.3 测试速度：(30±10) m/min。 5.1.1.4 测试设备精度：0.5%FS。 5.1.1.5 夹具规格：宽度25mm，齿形角度6°，节距1.5mm，齿顶宽0.2mm。 5.1.2 测试方法及步骤：取长度大于75mm的拉链样段，装入夹具，将链牙与夹口对齐并紧固，自动进行拉伸试验，直到链条断裂为止，此时记录的数值即为平拉强力值。 5.2 滑动阻力测试方法 5.2.1 测试设备及夹具 5.2.1.2 测试力：≤20N。 5.2.1.3 测试速度：1200mm/min ~ 1300mm/min。 5.2.2 测试方法及步骤：取200mm长度的拉链，用平往复运动测试两次，记录拉力状态下的位移数值，即为滑动阻力值。 5.3 上止强力测试方法 5.3.1 测试设备及夹具 5.3.1.1 测试设备同5.1.1.1。 5.3.1.2 测试速度同5.1.1.3。 5.3.2 测试方法及步骤：取长度大于50mm的拉链，一端装夹布带，另一端装夹拉片，启动测试仪直至链条断裂，此时的强力值即为上止强力。 5.4 下止强力测试方法 5.4.1 测试设备及夹具 5.4.1.1 测试设备同5.1.1.1。 5.4.1.2 测试速度同5.1.1.3。 5.4.2 测试方法及步骤：取长度约75mm的拉链样段，将拉头至下止部分装夹在上下夹具间，启动测试仪至链条断裂为止，此时记录的数值即为下止强力。
