【其他行业标准】 一字槽螺钉旋具头

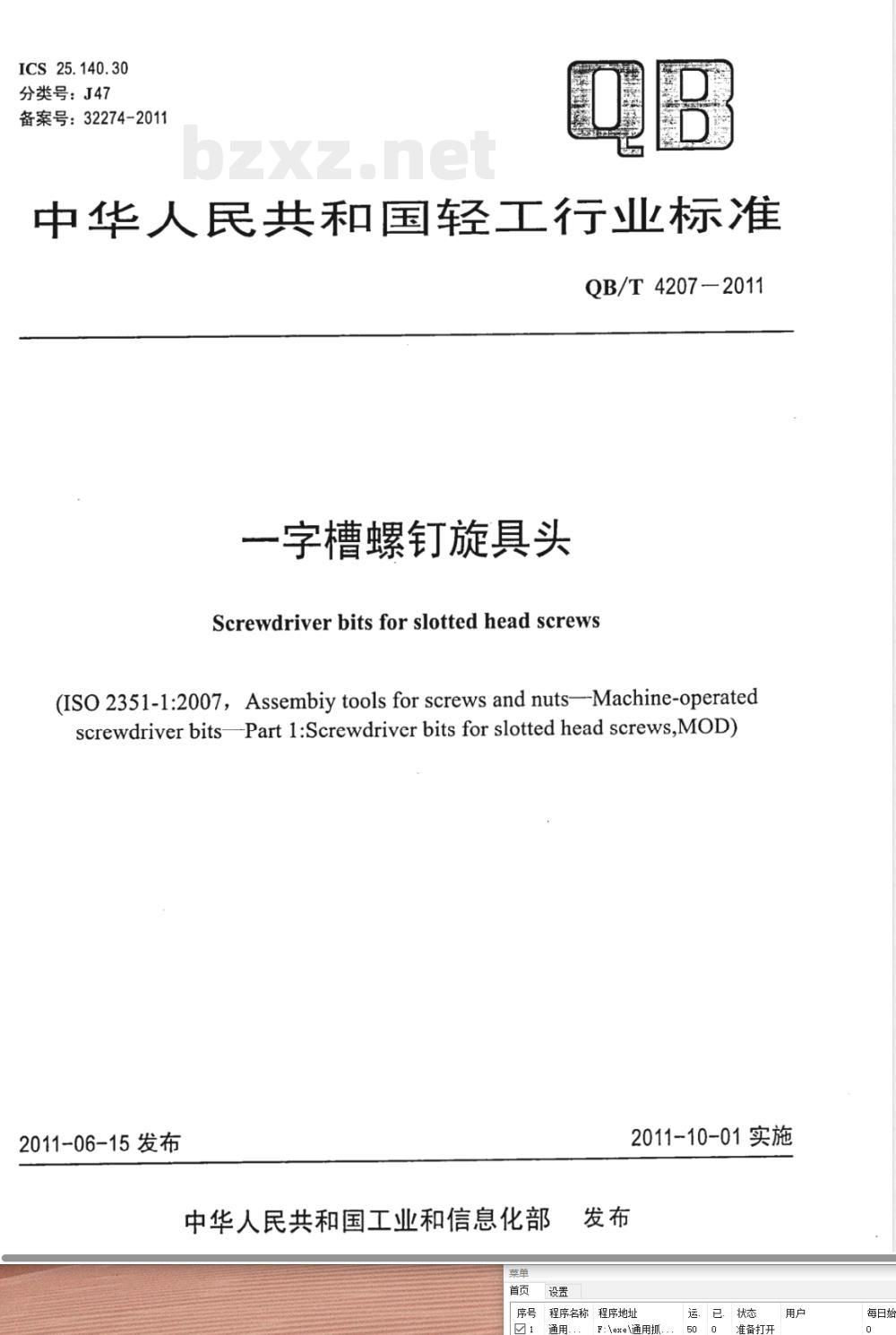

ICS25.140.30
分类号：J47
备案号：32274-2011
中华人民共和国轻工行业标准
QB/T4207—2011
一字槽螺钉旋具头
Screwdriver bits for slotted head screws(ISO 2351-1:2007, Assembiy tools for screws and nuts--Machine-0peratedscrewdriver bitsPart 1:Screwdriver bits for slotted head screws,MOD)2011-06-15 发布
中华人民共和国工业和信息化部安月
2011-10-01实施
程序名称程序地址
运已．
每日始
QB/T4207-2011

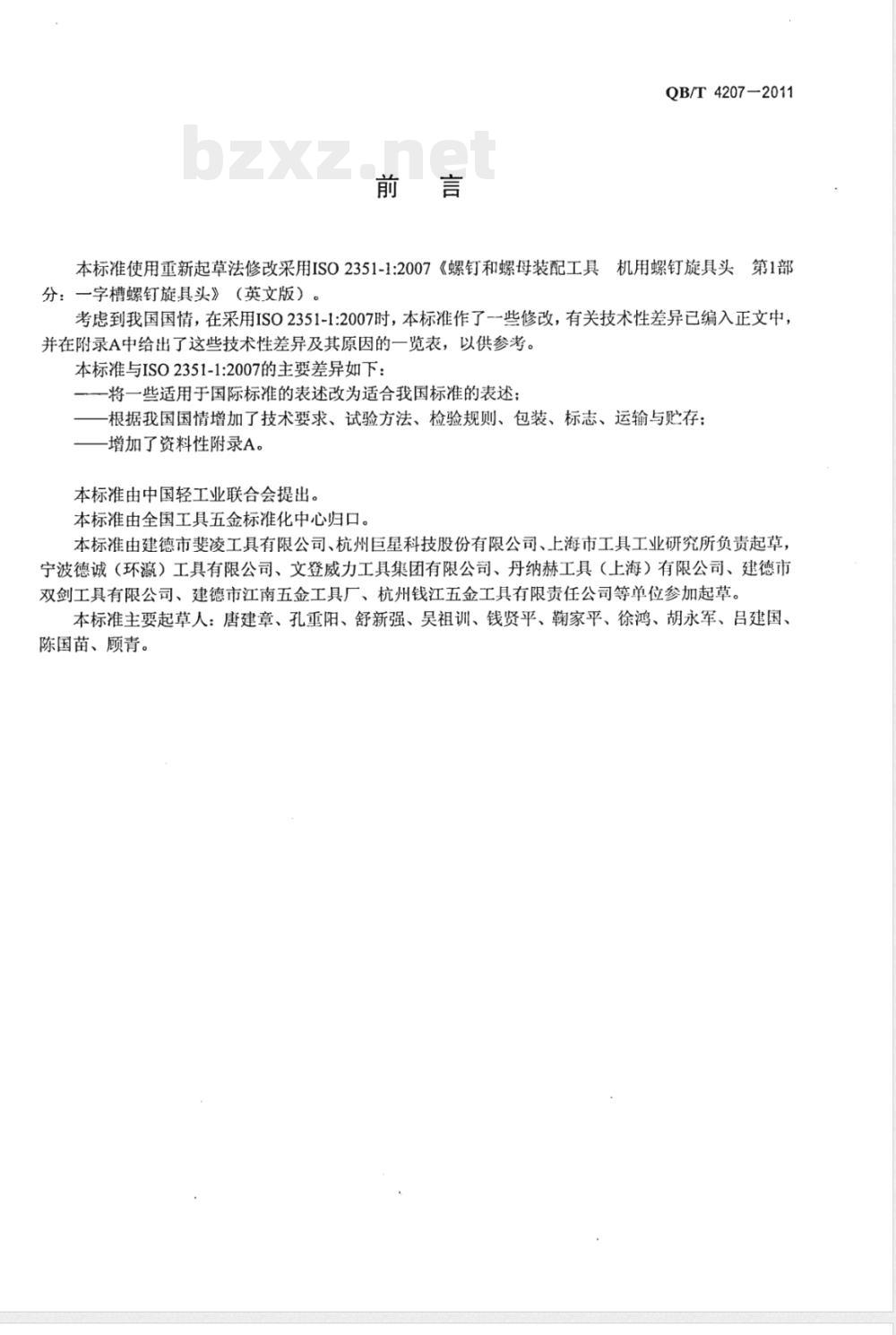

本标准使用重新起草法修改采用IS02351-1:2007《螺钉和螺母装配工具机用螺钉旋具头第1部分：一字槽螺钉旋具头》（英文版）。考虑到我国国情，在采用ISO2351-1:2007时，本标准作了一些修改，有关技术性差异已编入正文中，并在附录A中给出了这些技术性差异及其原因的一览表，以供参考。本标准与ISO2351-1:2007的主要差异如下：将一些适用于国际标准的表述改为适合我国标准的表述；根据我国国情增加了技术要求、试验方法、检验规则、包装、标志、运输与贮存：增加了资料性附录A。
本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由建德市斐凌工具有限公司、杭州巨星科技股份有限公司、上海市工具工业研究所负责起草，宁波德诚（环瀛）工具有限公司、文登威力工具集团有限公司、丹纳赫工具（上海）有限公司、建德市双剑工具有限公司、建德市江南五金工具厂、杭州钱江五金工具有限责任公司等单位参加起草。本标准主要起草人：唐建章、孔重阳、舒新强、吴祖训、钱贤平、鞠家平、徐鸿、胡永军、吕建国、陈国苗、顾青。

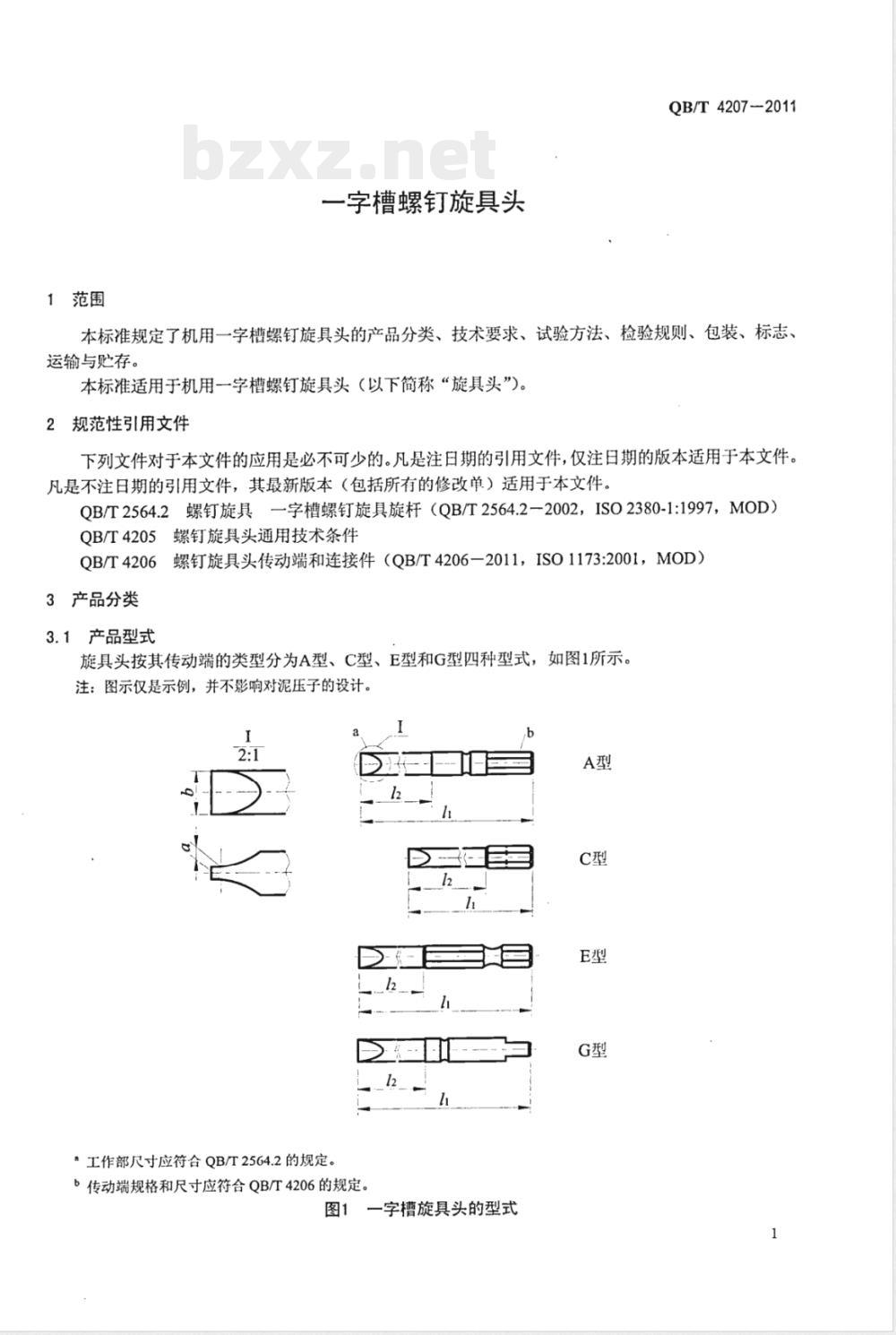

一字槽螺钉旋具头
QB/T 4207--2011
本标准规定了机用一字槽螺钉旋具头的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于机用一字槽螺钉旋具头（以下简称“旋具头”)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T2564.2螺钉旋具一字槽螺钉旋具旋杆（QB/T2564.2一2002，ISO2380-1:1997，MOD）QB/T4205螺钉旋具头通用技术条件QB/T4206螺钉旋具头传动端和连接件（QB/T4206-2011，ISO1173:2001，MOD）3产品分类
3.1产品型式
旋具头按其传动端的类型分为A型、C型、E型和G型四种型式，如图1所示。注：图示仅是示例，并不影响对泥压子的设计。Iwww.bzxz.net
工作部尺寸应符合QB/T2564.2的规定。b传动端规格和尺寸应符合QB/T4206的规定。图1一字槽旋具头的型式
QB/T4207-2011

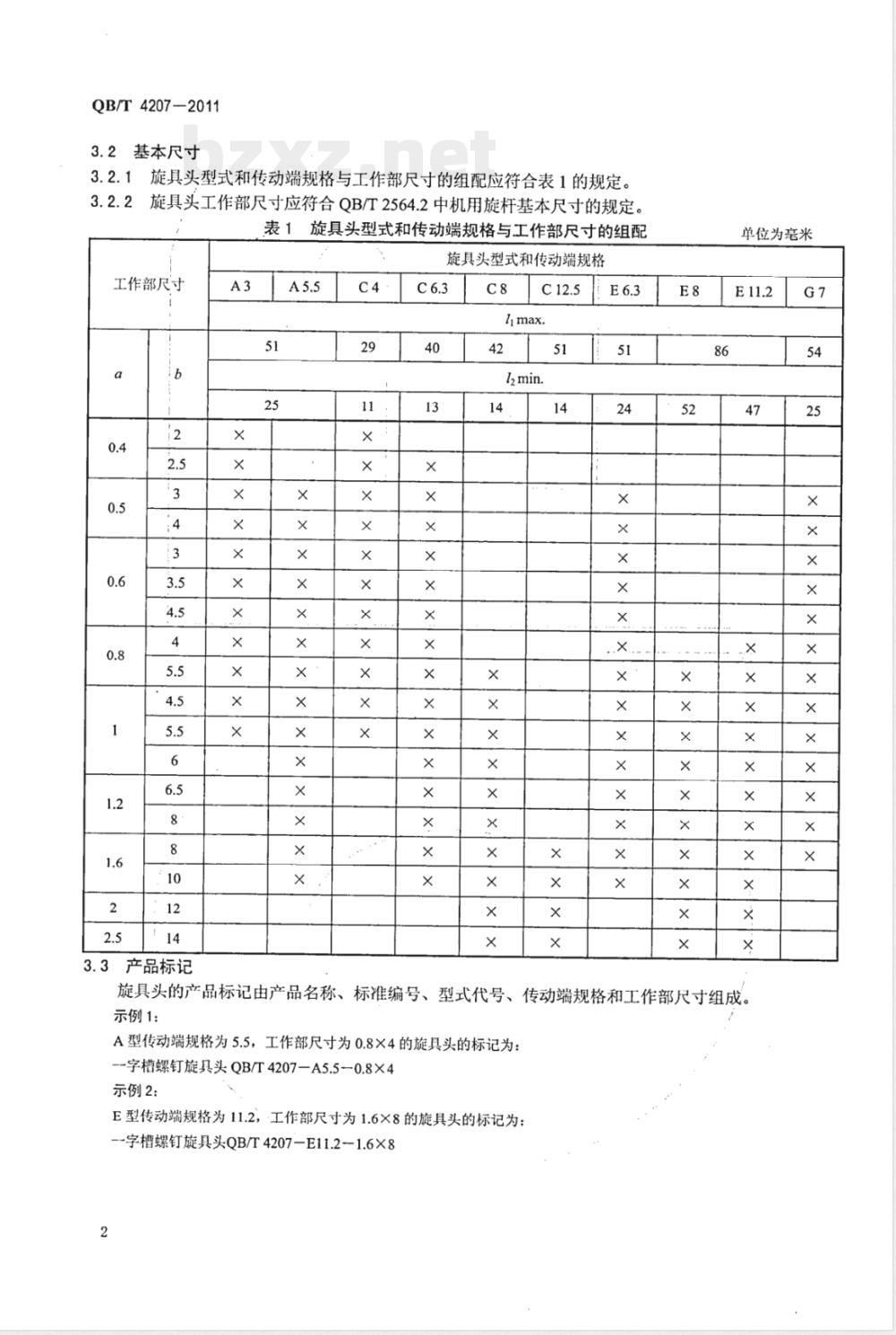

基本尺寸
3.2.1旋具头型式和传动端规格与工作部尺寸的组配应符合表1的规定。旋具头工作部尺寸应符合QB/T2564.2中机用旋杆基本尺寸的规定。3.2.2
表1旋具头型式和传动端规格与工作部尺寸的组配工作部尺寸
旋具头型式和传动端规格
3.3产品标记
旋具头的产品标记由产品名称、标准编号、型式代号、51
单位为毫米
传动端规格和工作部尺寸组成。示例1：
A型传动端规格为5.5，工作部尺寸为0.8X4的旋具头的标记为：-字槽螺钉旋具头QB/T4207-A5.5-0.8×4示例2：
E型传动端规格为11.2，工作部尺寸为1.6×8的旋具头的标记为：一字槽螺钉旋具头QB/T4207-E11.2-1.6×82

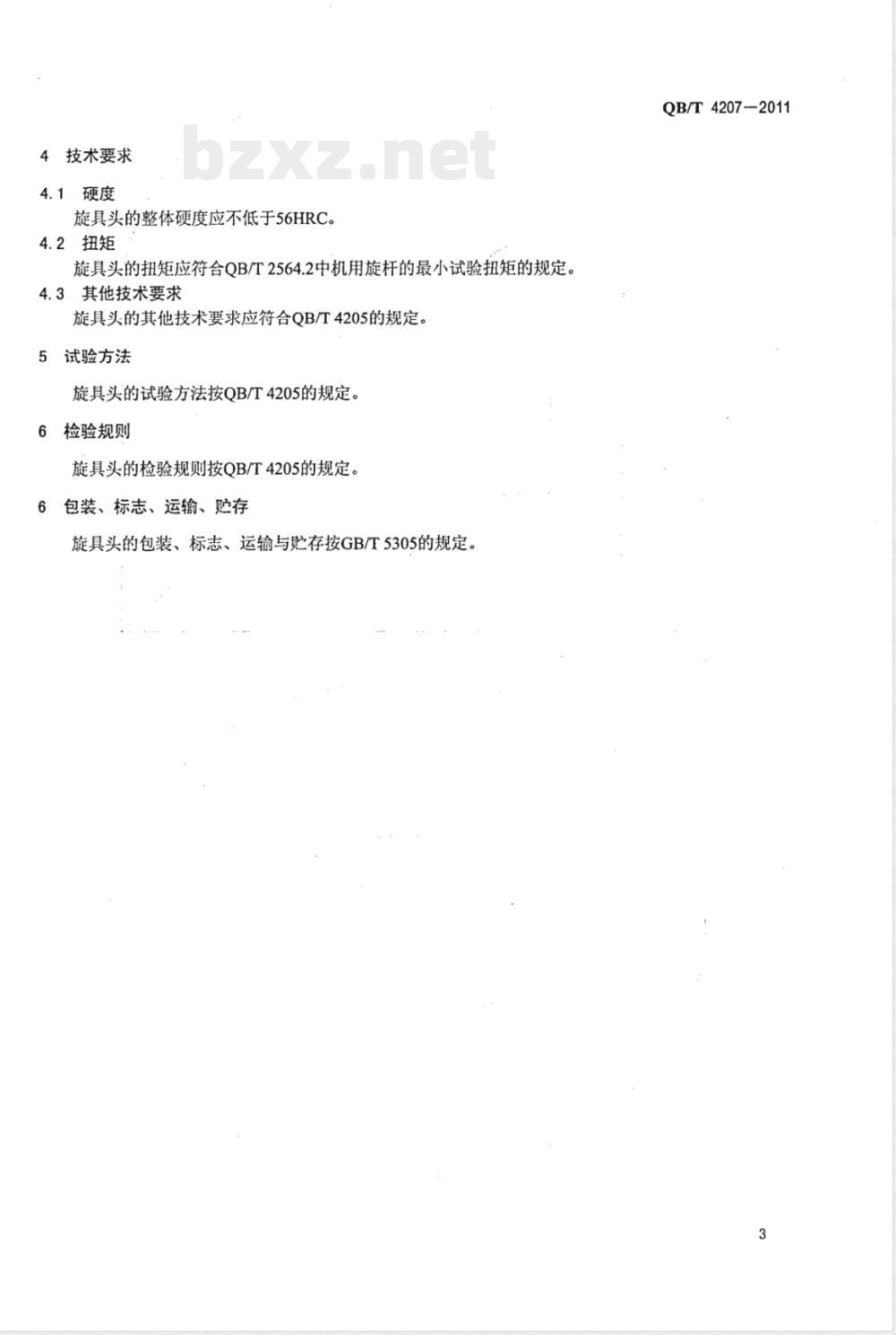

4技术要求
4.1硬度
旋具头的整体硬度应不低于56HRC。4.2
旋具头的扭矩应符合QB/T2564.2中机用旋杆的最小试验扭矩的规定。4.3其他技术要求
旋具头的其他技术要求应符合QB/T4205的规定。5
试验方法
旋具头的试验方法按QB/T4205的规定。检验规则
旋具头的检验规则按QB/T4205的规定。包装、标志、运输、购存
旋具头的包装、标志、运输与贮存按GB/T5305的规定。QB/T 4207-2011
QB/T4207-2011
附录A
（资料性附录）
本标准与1S02351-1:2007技术性差异及其原因表A.1给出了本标准与ISO2351-1:2007技术性差异及其原因的览表。表A.1本标准与IS02351-1:2007技术性差异及其原因本标准章条编号
技术性差异
引用了QB/T2564.2《螺钉旋具字槽螺钉旋具旋杆》，该标准修改采用ISO2380-1《螺钉和螺母装配工具字槽螺钉旋具第1部分：手用和机用螺钉旋具的工作部》。以及引用了QB/T4205《螺钉旋具头通用技术条件》和QB/T4206《螺钉旋具头传动端和连接件》对其他技术要求作了规定
对试验方法作了规定
对检验规则作了规定
对包装、标志、运输与贮存作了规定原因
以适合我国国情和产品现状
以适合我国国情和产品现状
以适合我国产品现有的检测方法以适合我国产品现有的检验规则以适合我国国情
QB/T 4207-2011
中华人民共和国
轻工行业标准
一字槽螺钉旋具头
QB/T4207-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：//www.chlip.com.cn/E-mail: [email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：(010）68049923
版权所有侵权必究
书号：155019·3574
印数：1一200册
