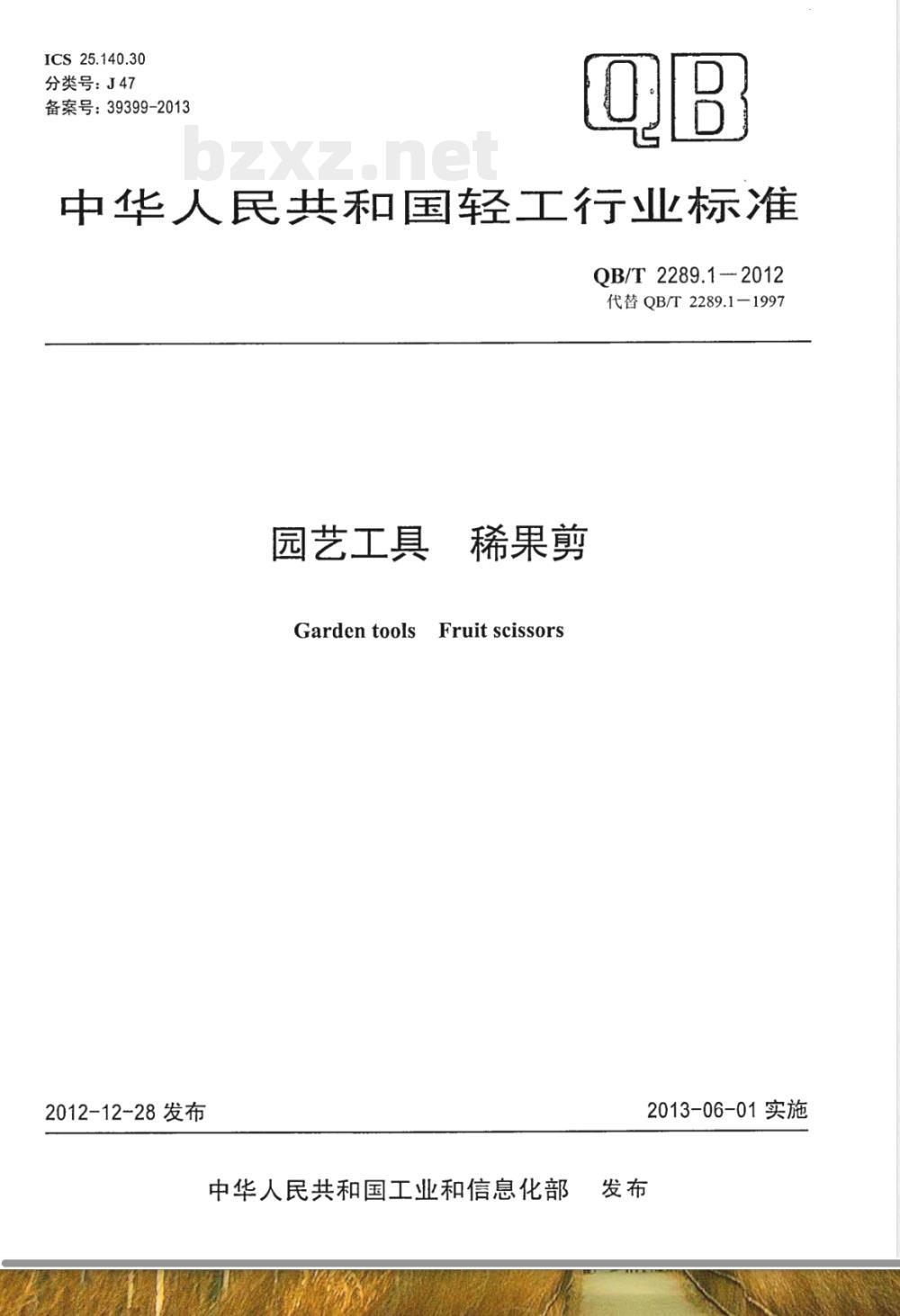

【其他行业标准】 园艺工具 稀果剪

ICS25.140.30
分类号：J47
备案号：39399-2013
中华人民共和国轻工行业标准
QB/T2289.1-2012
代替QB/T2289.1-1997
园艺工具
稀果剪
Garden tools Fruit scissors
2012-12-28发布
中华人民共和国工业和信息化部2013-06-01实施

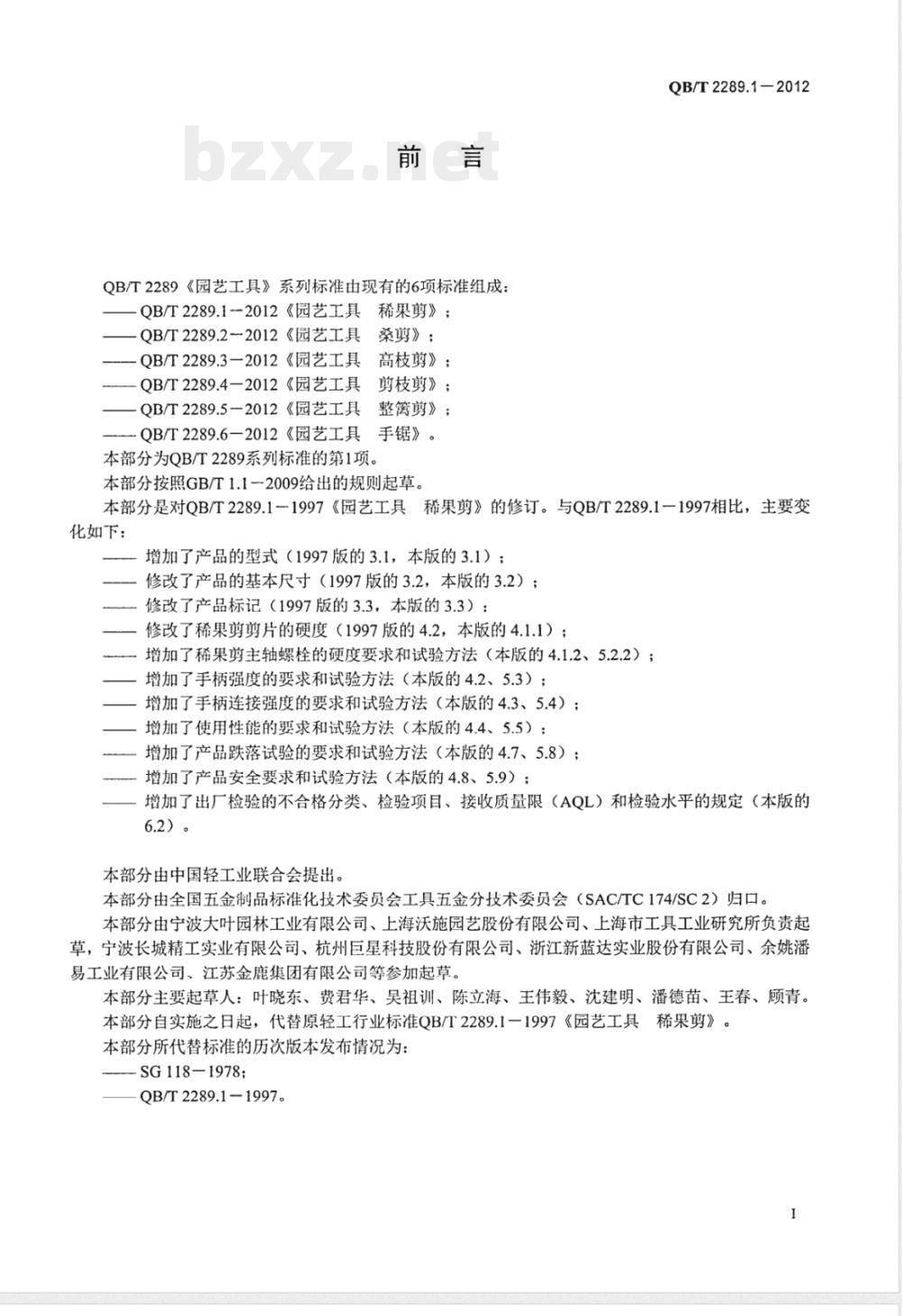

QB/T2289《园艺工具》系列标准由现有的6项标准组成：QB/T2289.1-2012《园艺工具稀果剪》；QB/T2289.2-2012《园艺工具
：桑剪》；
高枝剪》；
QB/T2289.3一2012《园艺工具
剪枝剪》；
QB/T2289.4—2012《园艺工具
QB/T2289.5-2012《园艺工具
整篱剪》；
QB/T2289.6-2012《园艺工具手锯》。本部分为QB/T2289系列标准的第1项。本部分按照GB/T1.1一2009给出的规则起草。QB/T2289.1-2012
本部分是对QB/T2289.1一1997《园艺工具稀果剪》的修订。与QB/T2289.1一1997相比，主要变化如下：
增加了产品的型式（1997版的3.1，本版的3.1）；修改了产品的基本尺寸（1997版的3.2，本版的3.2）；修改了产品标记（1997版的3.3，本版的3.3）：修改了稀果剪剪片的硬度（1997版的4.2，本版的4.1.1）；增加了稀果剪主轴螺栓的硬度要求和试验方法（本版的4.1.2、5.2.2）；增加了手柄强度的要求和试验方法（本版的4.2、5.3）；增加了手柄连接强度的要求和试验方法（本版的4.3、5.4）；增加了使用性能的要求和试验方法（本版的4.4、5.5）；增加了产品跌落试验的要求和试验方法（本版的4.7、5.8）；增加了产品安全要求和试验方法（本版的4.8、5.9）；增加了出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平的规定（本版的6.2）。
本部分由中国轻工业联合会提出。本部分由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本部分由宁波大叶园林工业有限公司、上海沃施园艺股份有限公司、上海市工具工业研究所负责起草，宁波长城精工实业有限公司、杭州巨星科技股份有限公司、浙江新蓝达实业股份有限公司、余姚潘易工业有限公司、江苏金鹿集团有限公司等参加起草。本部分主要起草人：叶晓东、费君华、吴祖训、陈立海、王伟毅、沈建明、潘德苗、王春、顾青。本部分自实施之日起，代替原轻工行业标准QB/T2289.1一1997《园艺工具稀果剪》。本部分所代替标准的历次版本发布情况为：SG118-1978
QB/T2289.1-1997。

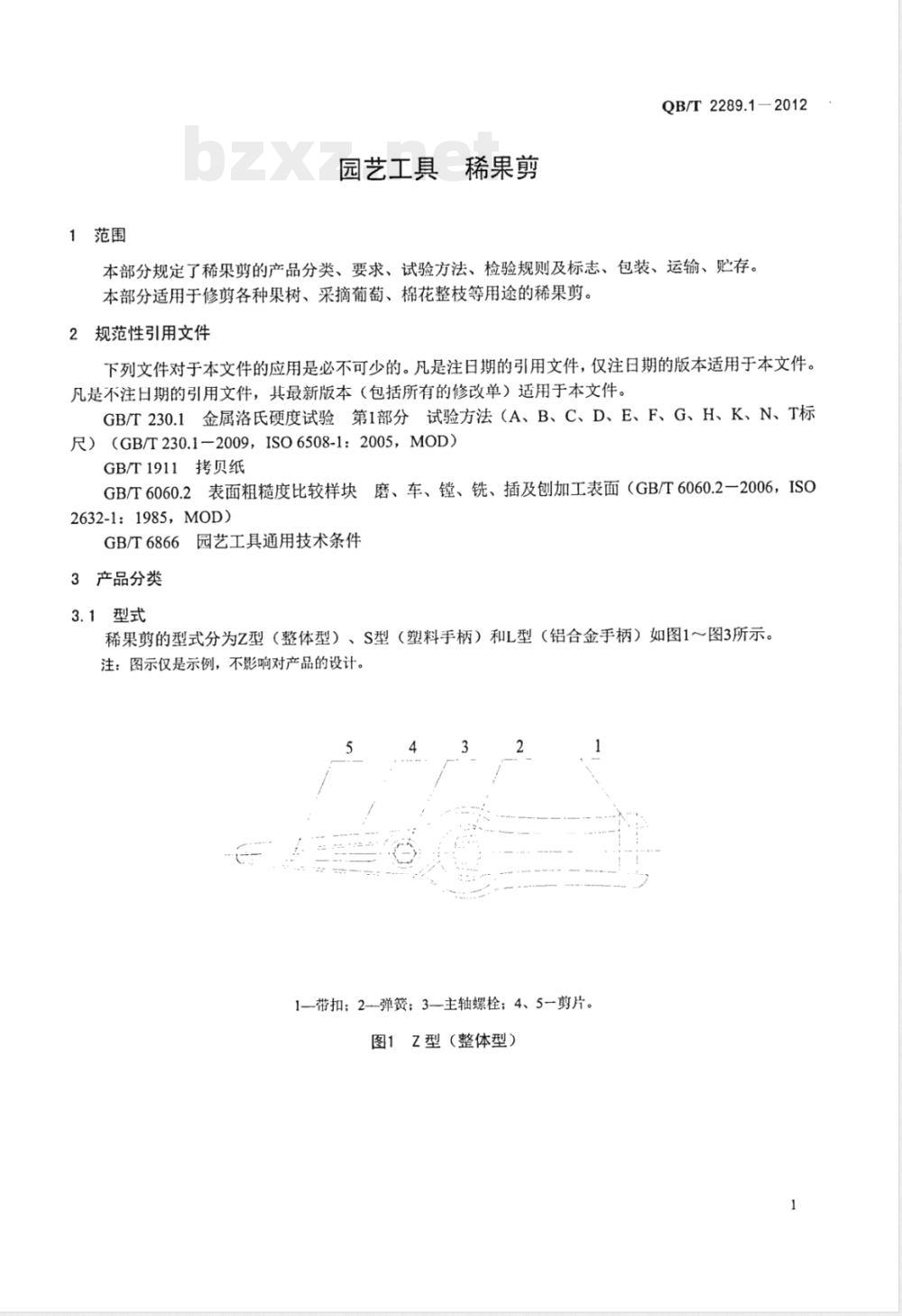

1范围
园艺工具
稀果剪
QB/T2289.1—2012
本部分规定了稀果剪的产品分类、要求、试验方法、检验规则及标志、包装、运输、贮存。本部分适用于修剪各种果树、采摘葡萄、棉花整枝等用途的稀果剪。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD)GB/T1911拷贝纸
磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISOGB/T6060.2表面粗糙度比较样块2632-1：1985，MOD)
GB/T6866园艺工具通用技术条件3产品分类
3.1型式
稀果剪的型式分为Z型（整体型）、S型（塑料手柄）和L型（铝合金手柄）如图1～图3所示。注：图示仅是示例，不影响对产品的设计。5
1一带扣；2弹簧；3一主轴螺栓；4、5一剪片。图1Z型（整体型）
QB/T2289.1-2012
3.2基本尺寸

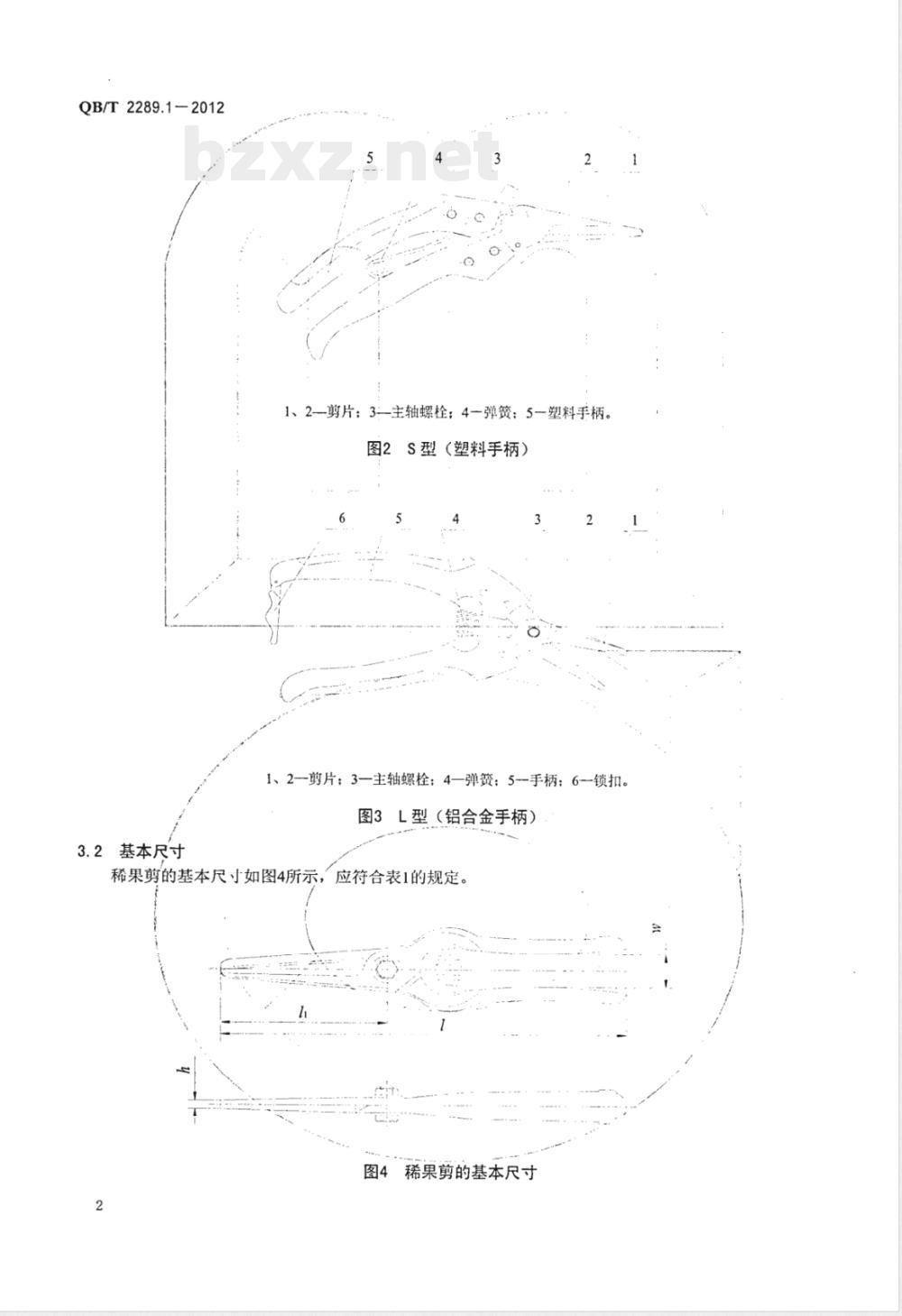

2—剪片：3—主轴螺栓；4一弹簧；5-塑料手柄。图2
S型（塑料手柄）
1、2一剪片；3一主轴螺栓；4一弹簧；5-手柄；6一锁扣图3L型（铝合金手柄）
稀果剪的基本尺寸如图4所示，
应符合表1的规定。
图4稀果剪的基本尺寸
150±$
200±5

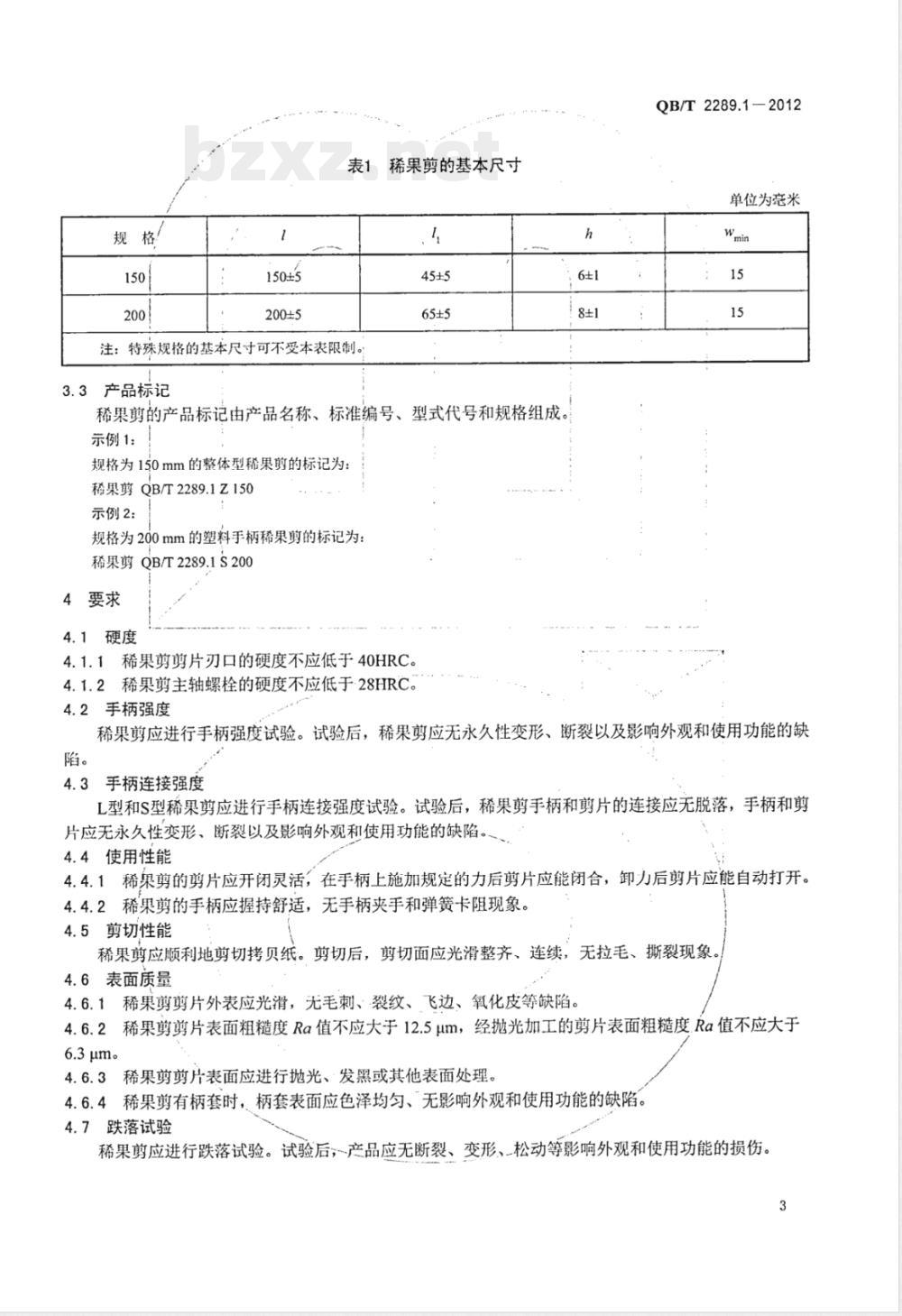

稀果剪的基本尺寸
注：特殊规格的基本尺寸可不受本表限制。h
：6±1
3.3产品标记
稀果剪的产品标记由产品名称、标准编号、型式代号和规格组成。示例1：
规格为150mm的整体型稀果剪的标记为：稀果剪QB/T2289.1Z150
示例2：
规格为200mm的塑料手柄稀果剪的标记为：稀果剪QB/T2289.1S200
4要求
4.1硬度
4.1.1稀果剪剪片刃口的硬度不应低于40HRC。4.1.2稀果剪主轴螺栓的硬度不应低于28HRC。4.2手柄强度
QB/T2289.1-2012
单位为毫米
稀果剪应进行手柄强度试验。试验后，稀果剪应无永久性变形、断裂以及影响外观和使用功能的缺陷。
4.3手柄连接强度
L型和S型稀果剪应进行手柄连接强度试验。试验后，稀果剪手柄和剪片的连接应无脱落，手柄和剪片应无永久性变形、断裂以及影响外观和使用功能的缺陷。4.4使用性能
4.4.1稀果剪的剪片应开闭灵活，在手柄上施加规定的力后剪片应能闭合，卸力后剪片应能自动打开。4.4.2稀果剪的手柄应握持舒适，无手柄夹手和弹簧卡阻现象。4.5剪切性能
稀果剪应顺利地剪切拷贝纸。剪切后，剪切面应光滑整齐、连续，无拉毛、撕裂现象。4.6表面质量
4.6.1稀果剪剪片外表应光滑，无毛刺、裂纹、飞边、氧化皮等缺陷。4.6.2稀果剪剪片表面粗糙度Ra值不应大于12.5μm，经抛光加工的剪片表面粗糙度.Ra值不应大于6.3μm。
4.6.3稀果剪剪片表面应进行抛光、发黑或其他表面处理。4.6.4稀果剪有柄套时，柄套表面应色泽均匀、无影响外观和使用功能的缺陷。4.7跌落试验
稀果剪应进行跌落试验。试验后，~产品应无断裂、变形、-松动等影响外观和使用功能的损伤。3
QB/T2289.1-2012
4.8安全
4.8.1稀果剪在待使用状态下，应有剪片锁定装置，确保剪片处于闭合锁定状态，且刀刃不外露。4.8.2产品说明书中应有安全使用方法及儿童不宜触及等提示性说明。5试验方法
5.1尺寸
产品的基本尺寸用专用卡板或通用量具检验。5.2硬度
5.2.1稀果剪的剪片硬度试验按GB/T230.1的规定进行，如图5所示，在测试区的前、中、后各取1点进行；对经整休热处理的剪片，可在剪片平面处测试。单位为毫米
测试区
图5剪片硬度试验范围
5.2.2稀果剪的主轴螺栓硬度试验按GB/T230.1的规定进行。5.3手柄强度
如图6所示，在剪切刃口闭合的状态下，在于柄末端施加500N压力进行手柄强度试验。Noos
图6手柄强度试验
5.4手柄连接强度
如图7所示，在剪切刃口闭合的状态下，在手柄末端施加500N拉力进行手柄连接强度试验。4
5.5使用性能
图7手柄连接强度试验
QB/T2289.1-2012
5.5.1稀果剪的剪片开闭灵活试验如图8所示，在剪切刃口打开的状态下，在手柄末端施加不大于10N压力而后卸载，反复进行3次。
图8开闭灵活试验
5.5.2稀果剪的使用性能用手感和目测检验。5.6剪切性能
稀果剪的开闭用手感和目测检验。稀果剪的剪切试验用手力在全刃口垂直剪切GB/T1911规定的C级拷贝纸。
5.7表面质量
5.7.1稀果剪的表面质量用目测检验。5.7.2稀果剪的表面粗糙度用符合GB/T6060.2的标准样块进行检验。5.8跌落试验
产品在距水泥平地高1m处，如图9所示两个方向各做1次自由落体试验。ooooo
088028
跌落试验方法
QB/T2289.1-2012bzxz.net
安全用目测和手感检验。
6检验规则
稀果剪的检验规则按照GB/T6866的规定。6.1
6.2出厂检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表2的规定表2不合格分类、检验项目、接收质量限（AQL）和检验水平序号
不合格分类
7标志、包装、运输、存
7.1产品标志
检验项目
手柄强度
手柄连接强度
剪切性能
跌落试验
基本尺寸
使用性能
表面质量
接收质量限（AQL）
检验水平
稀果剪产品上应有固定明晰的产品标志。标志内容应包括产品的规格和制造厂商的名称或商标。7.2产品的包装、包装标志、运输与购存产品的包装、包装标志、运输与贮存按GB/T6866的规定。6
