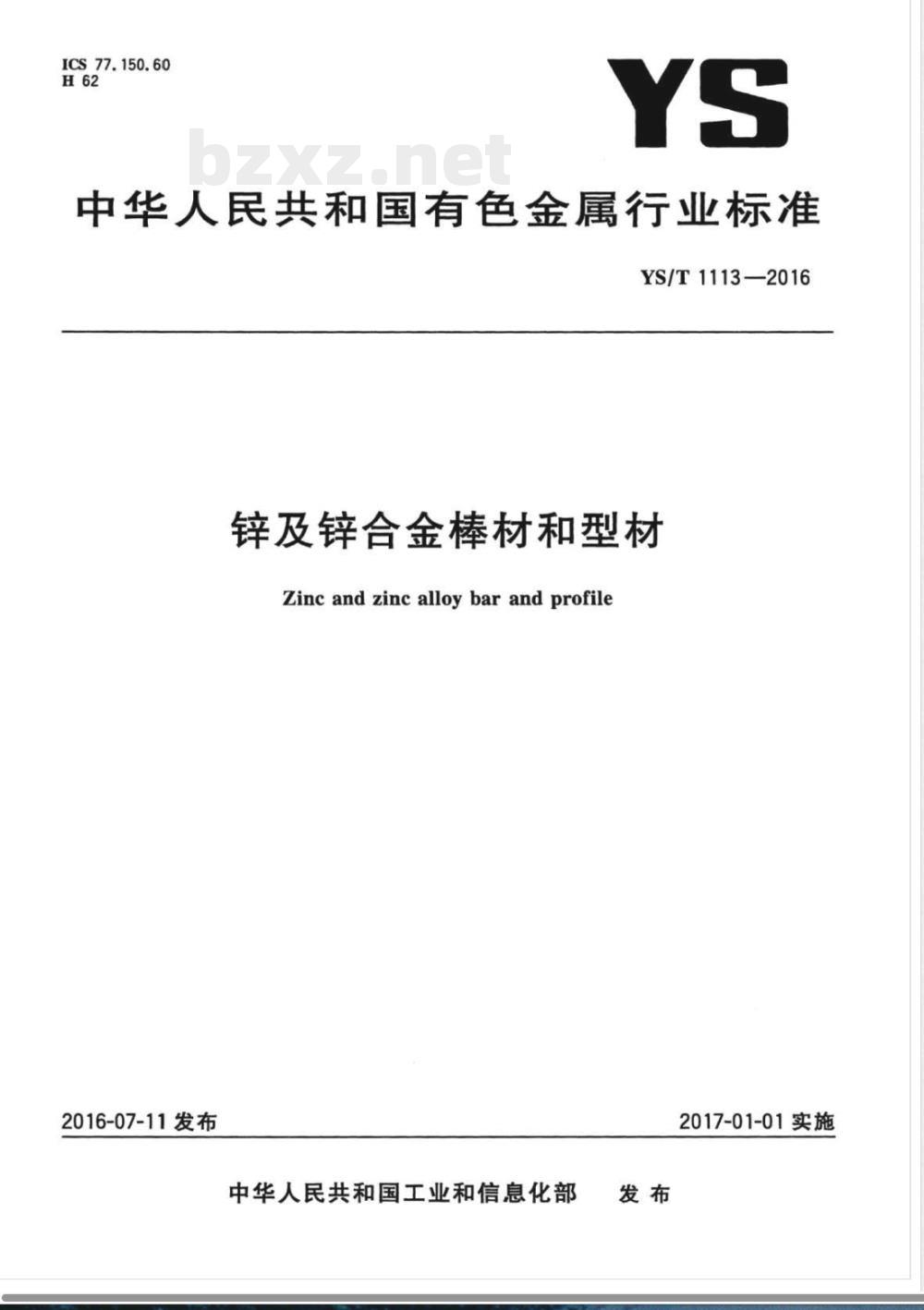

【其他行业标准】 锌及锌合金棒材和型材

ICS77.150.60
中华人民共和国有色金属行业标准YS/T1113—2016
锌及锌合金棒材和型材
Zincandzincalloybarandprofile2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

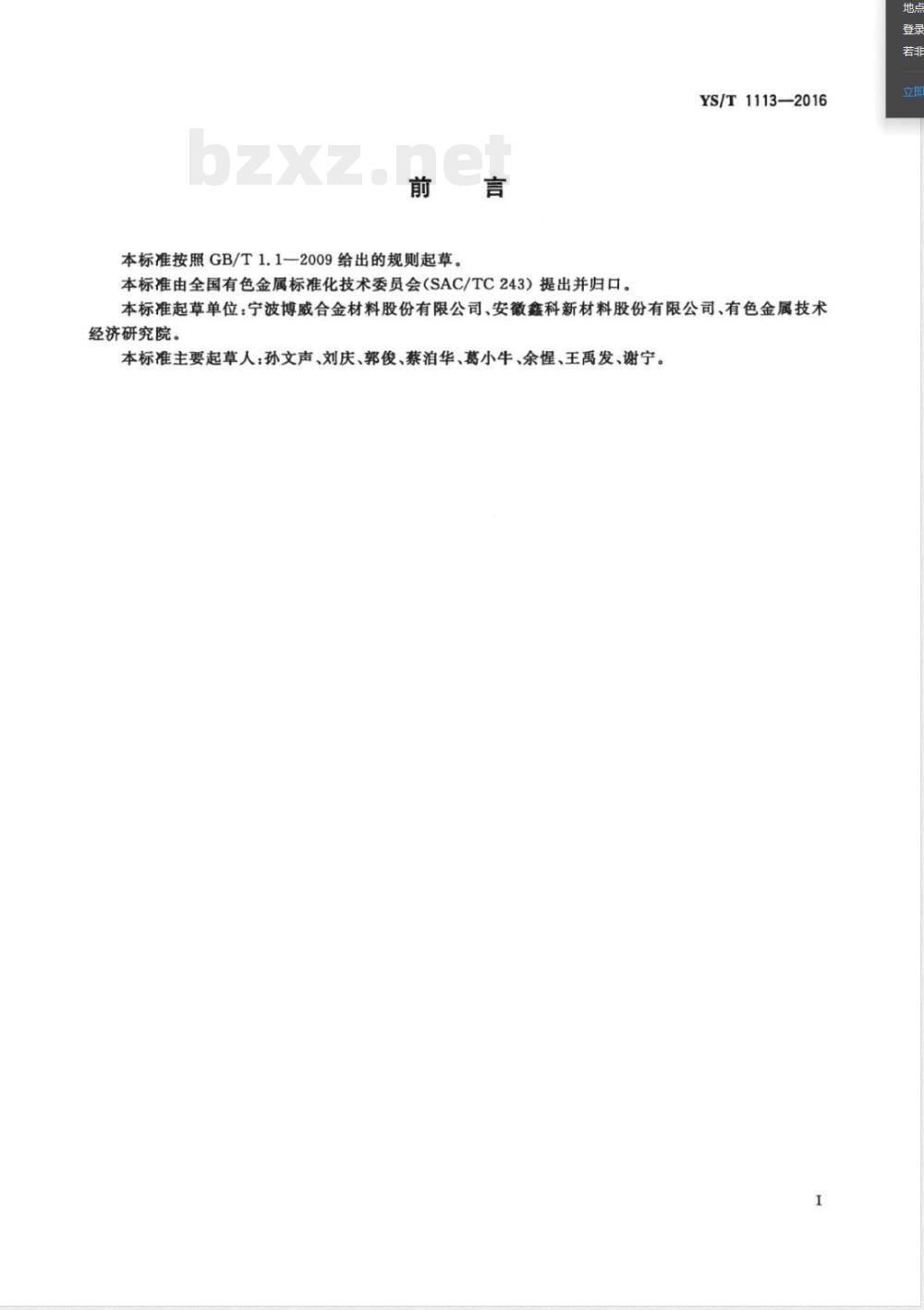

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。YS/T1113—2016
本标准起草单位：宁波博威合金材料股份有限公司、安徽鑫科新材料股份有限公司、有色金属技术经济研究院。
本标准主要起草人：孙文声、刘庆、郭俊、蔡泊华、葛小牛、余喔、王禹发、谢宁。I

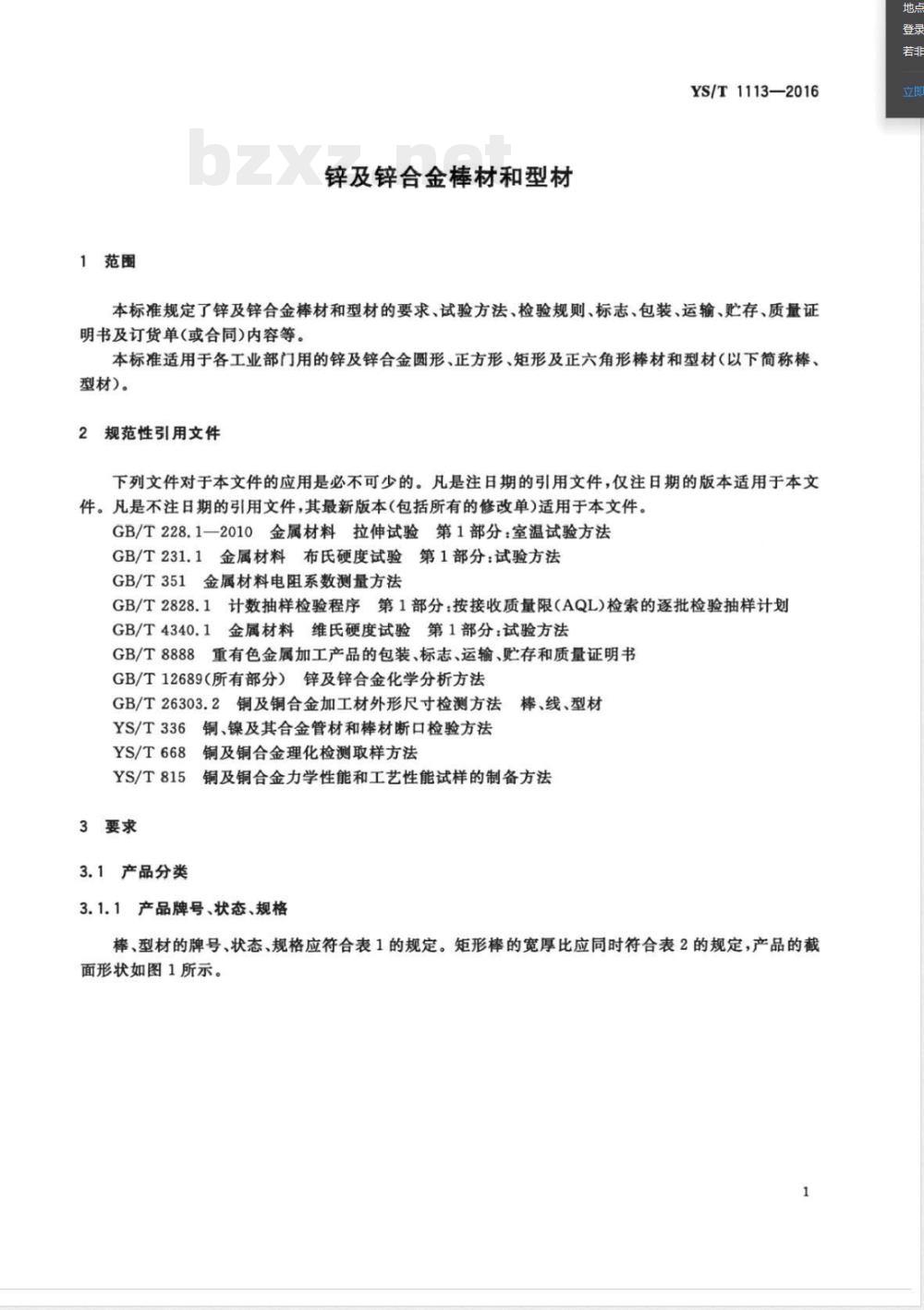

1范围
锌及锌合金棒材和型材
YS/T1113—2016
本标准规定了锌及锌合金棒材和型材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同)内容等。本标准适用于各工业部门用的锌及锌合金圆形、正方形、矩形及正六角形棒材和型材（以下简称棒、型材)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法GB/T231.1金属材料布氏硬度试验第1部分：试验方法GB/T351金属材料电阻系数测量方法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T8888重有色金属加工产品的包装、标志、运输、贮存和质量证明书GB/T12689（所有部分）锌及锌合金化学分析方法GB/T26303.2铜及铜合金加工材外形尺寸检测方法：棒、线、型材
YS/T336
5铜、镍及其合金管材和棒材断口检验方法YS/T668铜及铜合金理化检测取样方法YS/T815
3要求
3.1产品分类
铜及铜合金力学性能和工艺性能试样的制备方法3.1.1产品牌号、状态、规格
棒、型材的牌号、状态、规格应符合表1的规定。矩形的宽厚比应同时符合表2的规定，产品的截面形状如图1所示。
YS/T1113—2016
Zn99.95、ZnA12.5Cul.5Mg、ZnAl4CuMg、ZnAl4CulMg、ZnAl10Cu2Mg、ZnCulTi、ZnCu3.5Ti.ZnCu4.5MnBiTi.ZnCu7MnZnAl10Cu.ZnCul.2、ZnCul.5
ZnA122、ZnA122Cu
ZnA122CuMg
ZnA122、ZnA122Cu、ZnA122CuMg产品的牌号及规格
硬态（Y)、退火态（M)
硬态(Y)
硬态（Y)、退火态（M)
硬态（Y)、淬火十人工时效(CS）挤制(R)
注：经双方协商，可供其他规格牌号的棒、型材。表2
>12.0~20.0
矩形棒的宽厚比
规格/mm
公称尺寸
a、b、d、s和R
5003000
>25.0~65.0
单位为毫米
宽度(b)/厚度(a)
不大于
注：经双方协商，可供应其他规格的棒材，具体要求应在合同中注明。R
说明：
圆形直径；
b）正方形
c）正六角形
正方形边长、矩形厚度、锁形短轴、D形高度；矩形宽度、锁形长轴、D形宽度；一正六角形对边距。
）矩形
e）锁形
图1棒、型材截面形状示意图
标记示例
f)D形
棒、型材标记按产品名称、标准编号、牌号、状态和规格的顺序表示，标记示例如下：示例1：用ZnA122Cu制造的、供应状态R、高精级、外径为8.0mm、长度为2000mm的圆形棒标记为：圆形棒YS/T1113-ZnA122CuR高-8.0×2000示例2：用ZnCul.2制造的、供应状态Y、普通级、圆弧R为30.0mm、长轴为20.0mm、短轴为12.0mm、长度为2000mm的锁形型材标记为：
锁形型材YS/T1113-ZnCul.2Y-R30.0X20.0X×12.0X2000示例3：用ZnCul.5制造的、供应状态M、普通级、厚度为8.0mm、宽度为18.0mm、长度为2000mm的矩形棒标记为：
矩形棒YS/T1113-ZnCul.5M-8.0×18.0×20002
YS/T11132016
示例4：用ZnCu7Mn制造的、供应状态M、高精级、对边距12.0mm、长度为2000mm的正六角形棒标记为：正六角形棒YS/T1113-ZnCu7MnM高-12.0X2000示例5：用ZnAl22CuMg制造的、供应状态CS、普通级、对边距为10.0mm、长度为2000mm的正方形棒标记为：正方形棒YS/T1113-ZnA122CuMgCS-10.0X2000示例6：用ZnCu3.5Ti制造的、供应状态Y、普通级、圆弧R为20.0mm、宽度为20.0mm、高度为10.0mm、长度为2000mm的D形型材标记为：
D形型材YS/T1113-ZnCu3.5TiY-R10.0×20.0×12.0×20003.2化学成分
棒、型材的化学成分应符合表3的规定。表3棒、型材化学成分
化学成分（质量分数)/%
ZnA12.5Cul.5Mg
ZnAl4CuMg
ZnAl4CulMg
ZnAlloCu
ZnAll0Cu2Mg
ZnA122
ZnA122Cu
ZnA122CuMg
ZnCulTi
ZnCu3.5Ti
YS/T1113—2016
ZnCu4.5MnBiTi
ZnCu7Mn
表3（续）
化学成分（质量分数)/%
注1：含量有上下限者为合金元素，含量为单个数值为杂质元素，单个数值表示最高限量；注2：锌的含量为100%减去表中所列元素实测值的余量：注3：杂质总和为表中所列杂质元素实测值之和。3.3
外形尺寸及其允许偏差
公称尺寸及其允许偏差
棒、型材的公称尺寸及其允许偏差应符合表4的规定。表4
公称尺寸
a、b、ds和R
>6.0~12.0此内容来自标准下载网
>12.0~18.0
>18.0~30.0
>30.0~50.0
>50.0~65.0
25.0~45.0
>45.0~65.0
Y、M、CS
棒、型材的公称尺寸及其允许偏差圆形
普通级
高精级
注1：当需方有要求偏差为（+）或（一）单向偏差时，其值为表中数值的2倍。注2：棒、型材公称尺寸允许偏差等级应在合同中注明。3.3.2圆度
单位为毫米
正方形、矩形、正六角形锁形、D形普通级
高精级
挤制态（R）圆形棒的圆度不得超过其直径允许偏差，其他状态圆形棒的圆度不得超过其直径允许偏差之半。
3.3.3长度
棒、型材的定尺或倍尺长度的允许偏差为士15mm。倍尺长度应加人锯切分段时的锯切量，每一锯切量为5mm。
3.3.4切斜度
YS/T1113—2016
棒、型材的切斜度应符合表5的规定，棒、型材可进行倒角，其倒角要求按供需双方协商。表5
公称尺寸
a、d和s
>15.0~65.0
3.3.5直度
棒、型材的切斜度
500~3.000
5003000
硬态（Y)棒、型材的直度应符合表6的规定。表6棒、型材的直度
500~1000
>1000~2000
>2000~3000
全长直度
公称尺寸d
>12.0~65.0
每米直度
注：其他状态棒、型材的直度可供需双方协商。3.3.6
圆角半径
全长直度
每米直度
单位为毫米
切斜度
单位为毫米
正方形、矩形、正六角形、
锁形、D形
全长直度
每米直度
多边形棒材、型材横截面的棱角处允许有圆角，其中正方形棒、矩形棒、正六角形棒、锁形型材、D形型材截面棱角的圆角半径应符合表7的规定。表7
正方形棒、矩形棒、正六角形棒、锁形型材、D形型材截面棱角的圆角半径公称尺寸a、d和s
圆角半径
>6.0~12.0
>12.0~18.0
a需方要求时，矩形棒圆角半径r可为0.2mm~0.5mm。3.3.7扭拧度
硬态（Y)棒、型材的扭拧度应符合表8的规定。>18.0~30.0
>30.0~50.0
单位为毫米
>50.0~65.0
YS/T1113—2016
长度/mm
500~2000
>2000~3000
棒、型材的扭拧度
扭控度
≤3°
每2000mm不应超过3，全长不超过5注：其他状态棒、型材的扭拧度可供需双方协商。扭拧度精确到度。
力学性能
棒、型材室温纵向拉伸性能应符合表9的规定。表9
棒、型材纵向拉伸性能
公称尺寸
ZnA12.5Cul.5Mg
ZnAl4CuMg
ZnAl4CulMg
ZnAl1oCu
ZnAl10Cu2Mg
ZnA122
a、d和s
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>25.0~65.0
>15.0~25.0
>15.0~25.0
抗拉强度Rm
不小于
断后伸长率
ZnA122Cu
ZnA122CuMg
ZnCulTi
ZnCu3.5Ti
ZnCu4.5MnBiTi
ZnCu7Mn
公称尺寸
a、d和s
表9（续）
>25.0~65.0
>15.0~25.0
>15.0~25.0
>25.0~65.0
>15.0~25.0
>15.0~25.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
>15.0~65.0
抗拉强度R.
不小于
YS/T1113—2016
断后伸长率
aZnA122、ZnA122Cu、ZnA122CuMg是超塑性锌合金，超塑热处理制度：在350℃土15℃加热1h，迅速率水（最好冰盐水）然后在200℃±15℃时效10min～30min。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
