【其他行业标准】 三氧化二锑（冶炼副产品）

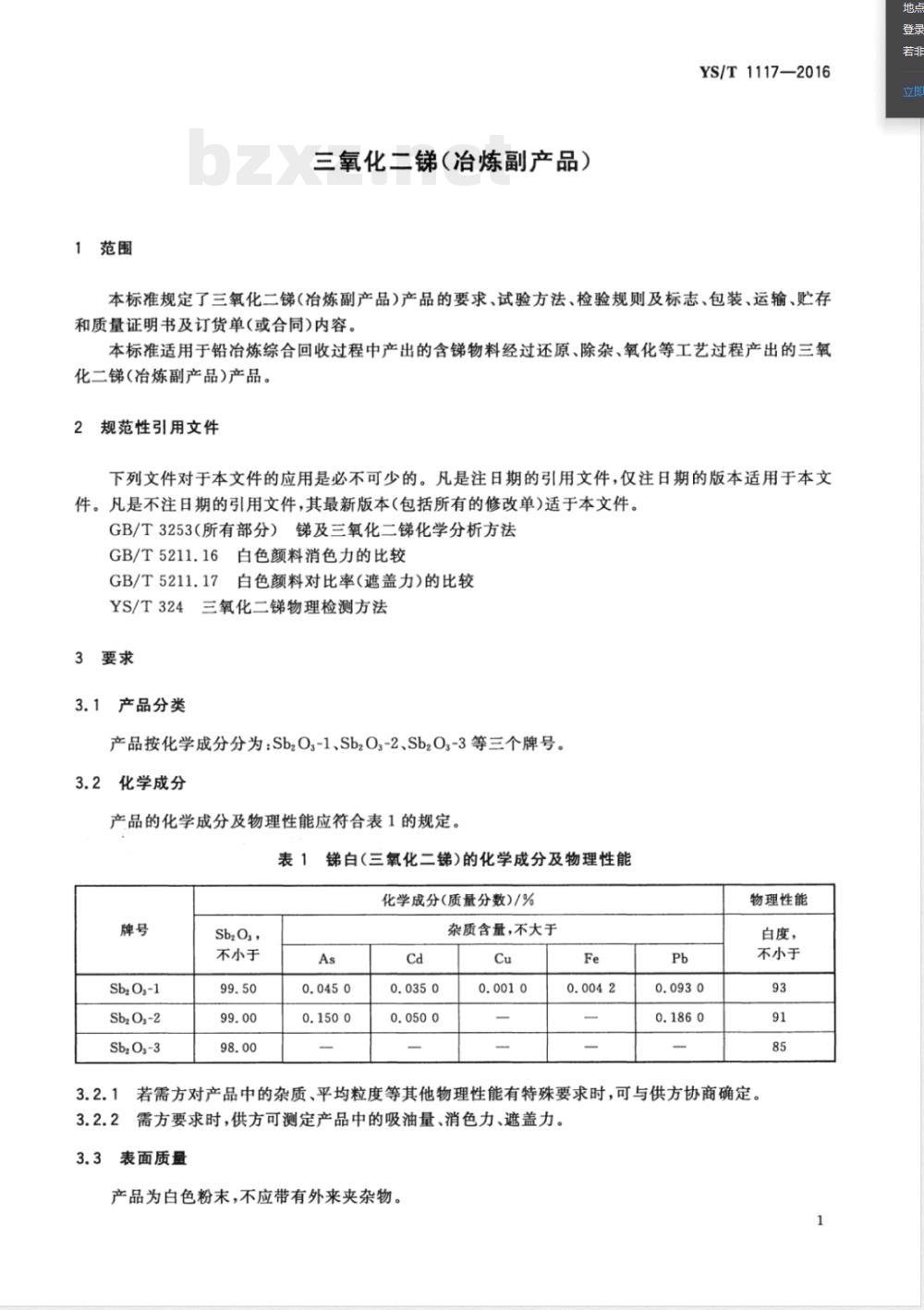

YS/T 1117—2016 三氧化二锑（冶炼副产品） ICS 77.120.99 H 62 中华人民共和国有色金属行业标准 本标准按照GB/T 1.1—2009给出的规则起草，由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 主要起草单位为湖南水口山有色金属集团有限公司。 参加起草单位包括河南豫光金铅股份有限公司、济源市万洋冶炼（集团）有限公司、河南金利金铅有限公司等。 主要起草人包括袁培新、蒋冬生、何从行、贺宇良、李利丽、李贵、童成业、李小兵、卢会芹、郑卫民、黄宪涛、陈文征等。 1 范围 本标准规定了三氧化二锑（冶炼副产品）的产品要求、试验方法、检验规则以及标志、包装、运输、贮存和质量证明书及订货合同内容。 本标准适用于铅冶炼综合回收过程中含锑物料经还原、除杂、氧化等工艺生产的三氧化二锑冶炼副产品。 2 规范性引用文件 GB/T 3253（所有部分）锑及三氧化二锑化学分析方法 GB/T 5211.16 白色颜料消色力的比较 GB/T 5211.17 白色颜料对比率（遮盖力）的比较 YS/T 324 三氧化二锑物理检测方法 3 要求 3.1 产品分类 产品按化学成分分为Sb2O3-1、Sb2O3-2、Sb2O3-3三个牌号。 3.2 化学成分及物理性能 产品化学成分及物理性能见表1。 Sb2O3含量分别不小于：Sb2O3-1为99.50%，Sb2O3-2为99.00%，Sb2O3-3为98.00%。 杂质元素包括As、Cd、Cu、Fe、Pb等，其含量均有上限要求。 物理性能方面，白度要求分别不小于93、91、85。 当需方对杂质含量、平均粒度或其他物理性能有特殊要求时，可由供需双方协商确定。 需方要求时，可测定吸油量、消色力及遮盖力等指标。 3.3 表面质量 产品为白色粉末，不应含有外来夹杂物。 4 试验方法 化学成分仲裁分析按GB/T 3253执行。 平均粒度及白度测定按YS/T 324执行。 吸油量、消色力及遮盖力分别按YS/T 324、GB/T 5211.16及GB/T 5211.17执行。 表面质量采用目视法检测。 5 检验规则 产品应按批检验，每批不超过20000kg，由同一牌号组成。 取样按每10袋取1袋，不足10袋按全检取样，每袋取样不少于50g。 样品混匀后分为三份，用于检测、交付及留存备查。 当化学成分或仲裁结果不符合标准时，该批产品判为不合格或降级处理。 6 标志、包装、运输、贮存 产品包装袋上应标明生产厂家名称等信息，并确保标识清晰、不褪色。
