【其他行业标准】 铜铟镓硒合金粉

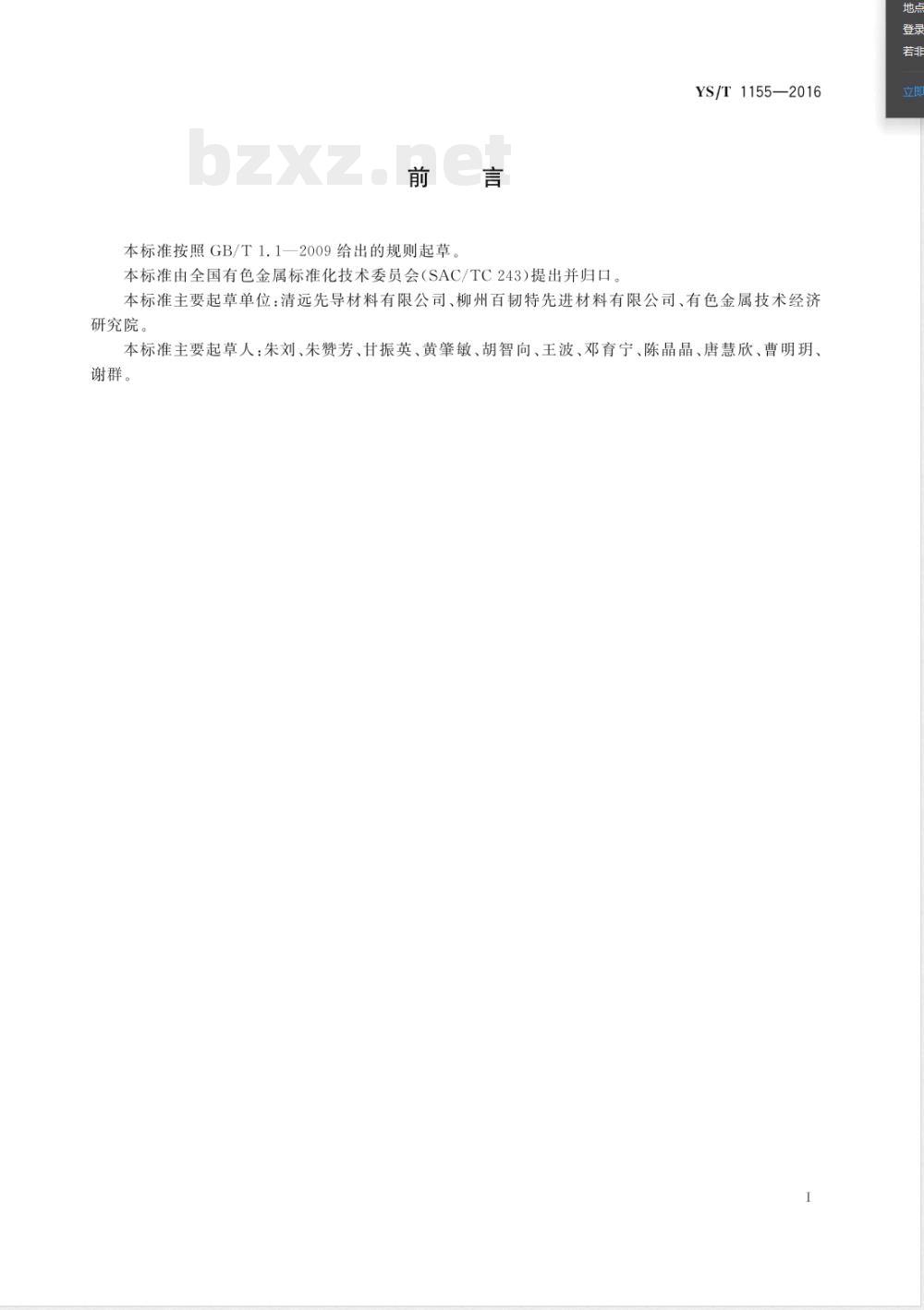

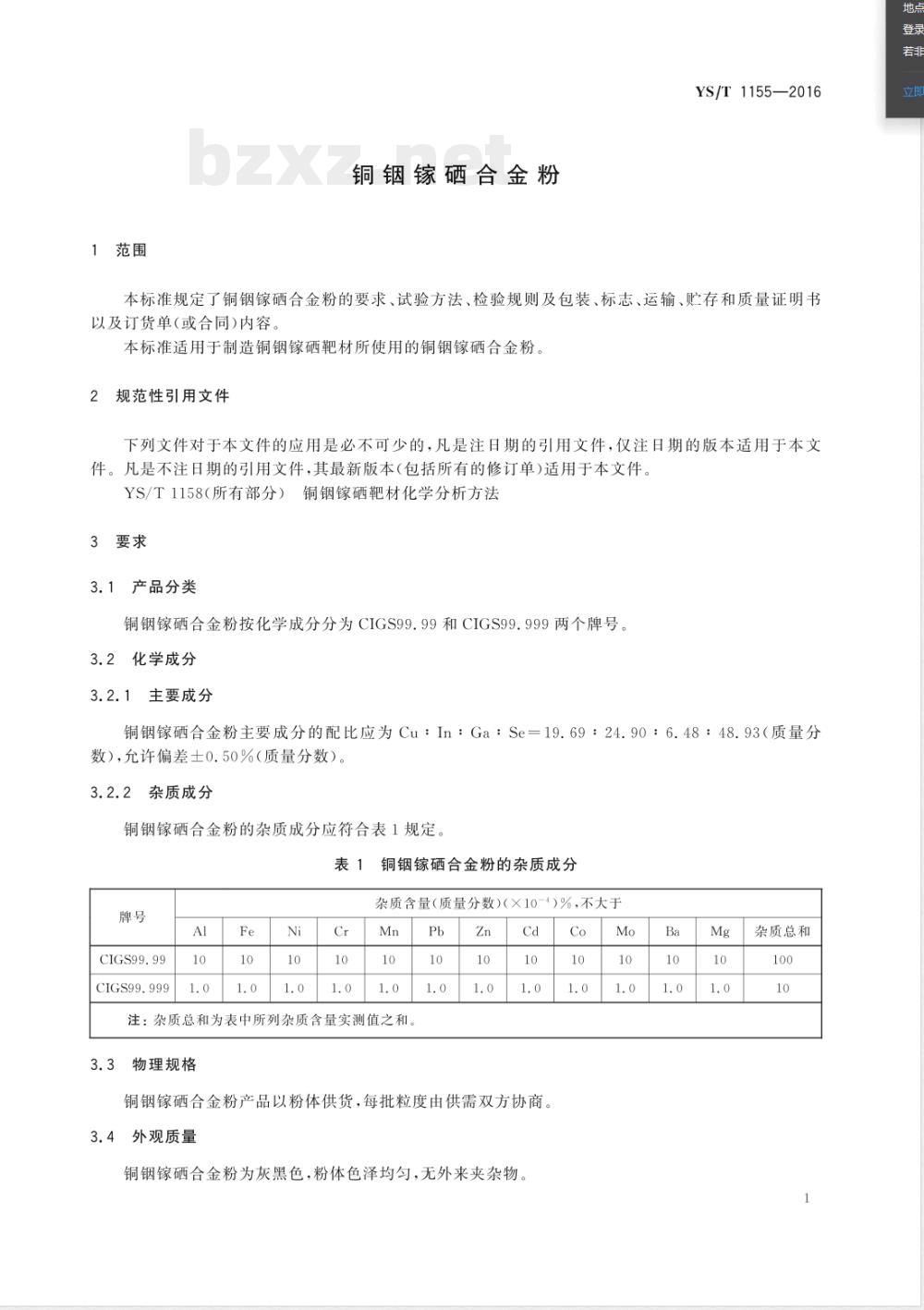

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 1155—2016 铜铟镓硒合金粉 Copper-indium-gallium selenide alloy powder 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准主要起草单位：清远先导材料有限公司、柳州百韧特先进材料有限公司、有色金属技术经济研究院。 本标准主要起草人：朱刘、朱赞芳、甘振英、黄肇敏、胡智向、王波、邓育宁、陈晶晶、唐慧欣、曹明玥、谢群。 1 范围 本标准规定了铜铟镓硒合金粉的要求、试验方法、检验规则及包装、标志、运输、贮存、质量证明书以及订货单（或合同）内容。 本标准适用于制造铜铟镓硒靶材所使用的铜铟镓硒合金粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修订单）适用。 YS/T 1158（所有部分）铜铟镓硒靶材化学分析方法 3 要求 3.1 产品分类 铜铟镓硒合金粉按化学成分分为CIGS99.99和CIGS99.999两个牌号。 3.2 化学成分 3.2.1 主要成分 铜铟镓硒合金粉主要成分配比为Cu：In：Ga：Se = 19.69：24.90：6.48：48.93（质量分数），允许偏差±0.50%。 3.2.2 杂质成分 铜铟镓硒合金粉杂质含量应符合表1规定： 牌号 CIGS99.99 / CIGS99.999 主要杂质元素包括Al、Fe、Ni、Cr、Mn、Pb、Zn、Cd、Co、Mo、Ba、Mg等。 杂质含量（质量分数，×10⁻⁴%）： CIGS99.99：单项杂质≤10，总杂质≤100 CIGS99.999：单项杂质≤1.0，总杂质≤10 注：杂质总和为各杂质实测值之和。 3.3 物理规格 产品以粉体形式供货，每批粒度由供需双方协商确定。 3.4 外观质量 铜铟镓硒合金粉为灰黑色粉体，色泽均匀，无外来夹杂物。 3.5 其他要求 如对杂质元素或配比有特殊要求，由供需双方协商确定。 4 试验方法 4.1 化学成分分析 In、Ga、Se含量按YS/T 1158规定测定，Cu含量采用主成分差减法计算，杂质元素按YS/T 1158测定。 4.2 粒度 粒度由供需双方协商确定。 4.3 外观质量 采用目视法进行检验。 5 检验规则 5.1 检查与验收 产品由供方质检部门检验并出具质量证明书。需方可按标准复验，不合格时由供需双方协商解决，必要时进行仲裁检验。 5.2 组批 按同一牌号、同一批次原料生产，每批不超过200 kg。 5.3 检验项目 每批产品应进行化学成分及外观质量检验。 5.4 取样与制样 每桶（箱）均需取样，在不同位置采样后混合均匀，缩分制备分析样品，每个样品不少于50 g。 5.5 判定规则 化学成分或外观质量不符合标准或合同要求时，该批产品判为不合格。 6 包装、标志、运输、贮存和质量证明书 6.1 包装 产品采用真空热封聚乙烯复合膜袋包装，并置于铁桶或包装箱内，每桶（箱）仅装同一牌号产品。
