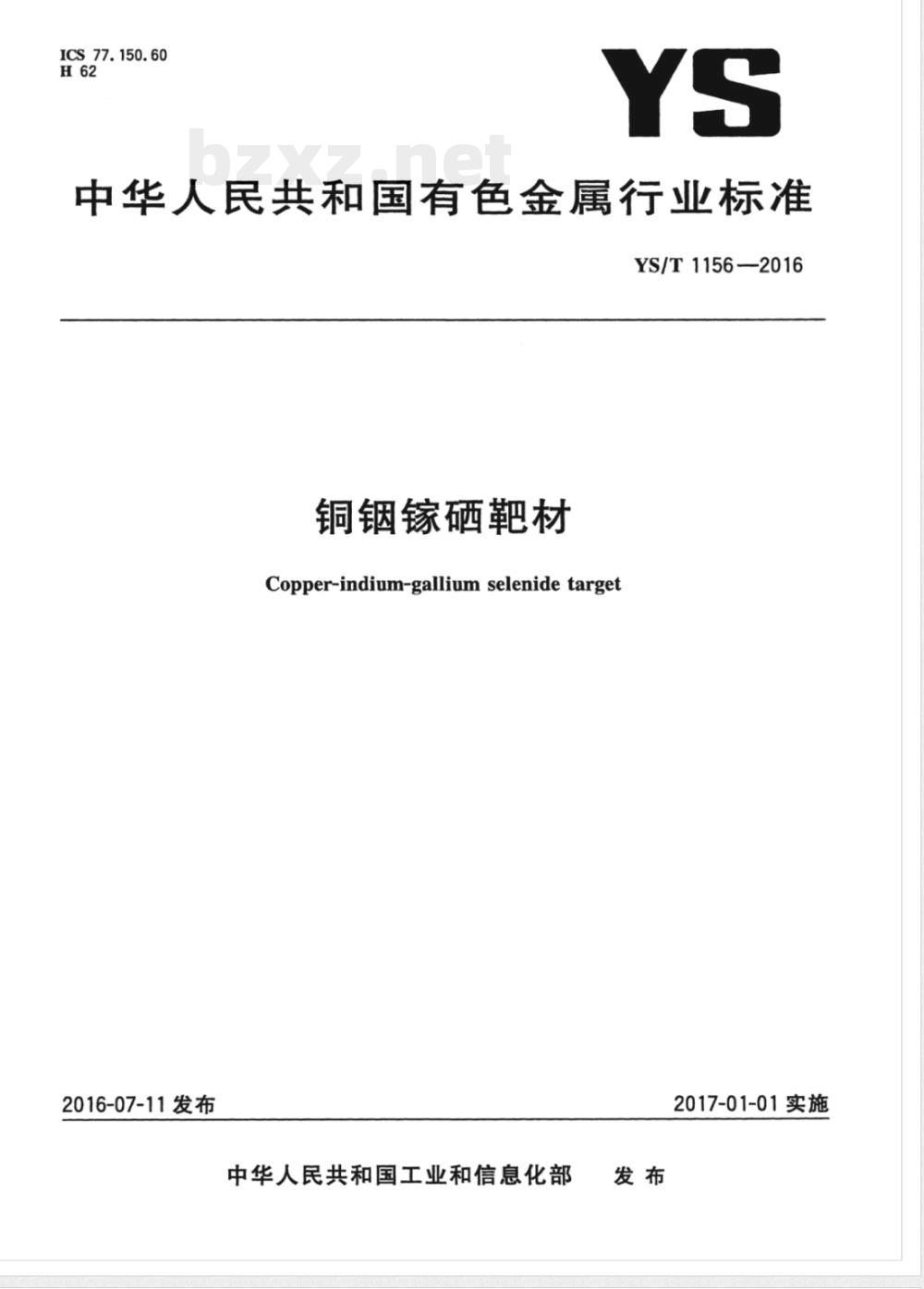

【其他行业标准】 铜铟镓硒靶材

ICS77.150.60
中华人民共和国有色金属行业标准YS/T1156—2016
铜钢镓硒靶材
Copper-indium-gallium selenidetarget2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

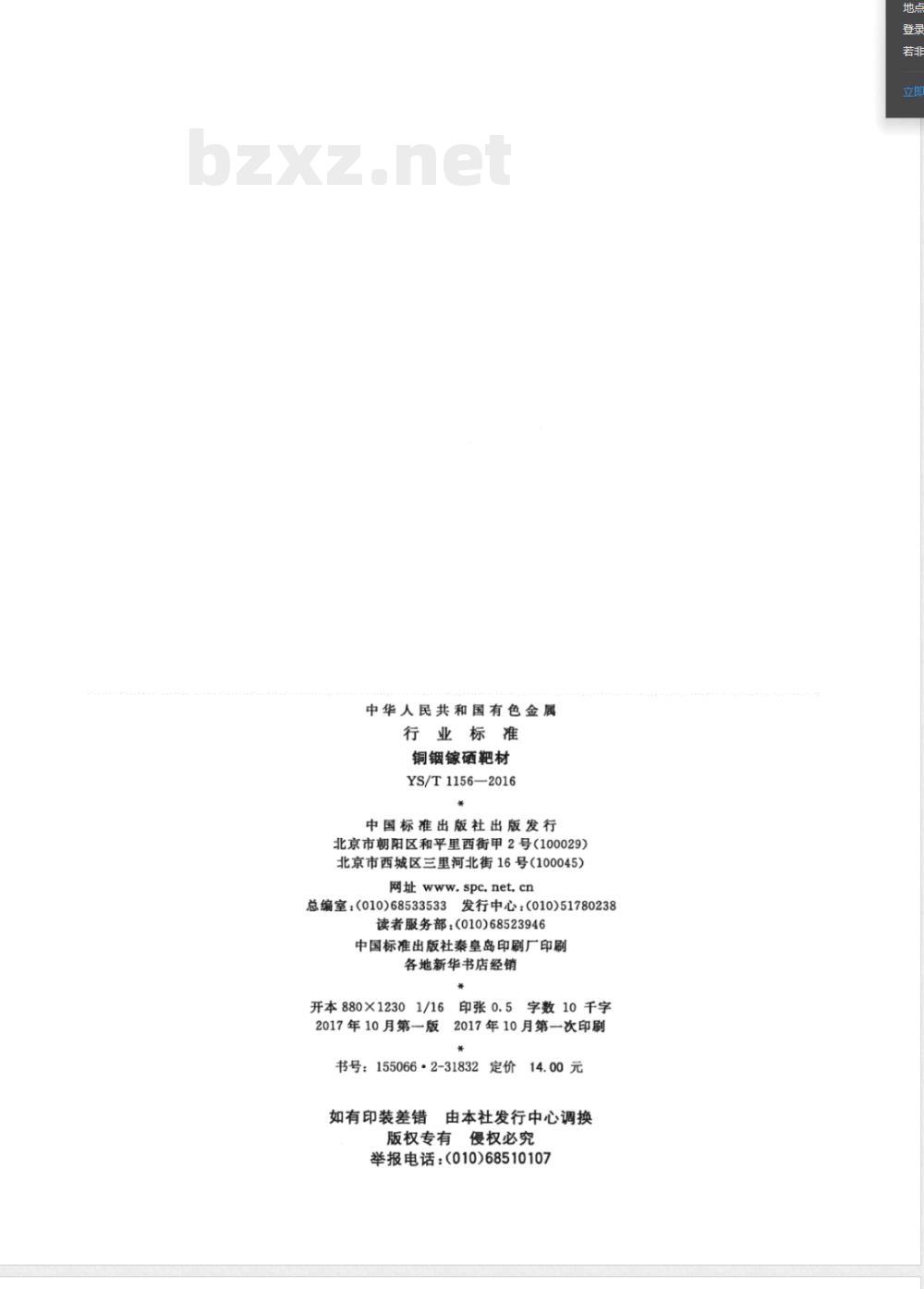

中华人民共和国有色金属
行业标准
铜铟镓硒靶材
YS/T1156—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2017年10月第一版
印张0.5
字数10千字
2017年10月第一次印刷
书号：155066·2-31832
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107

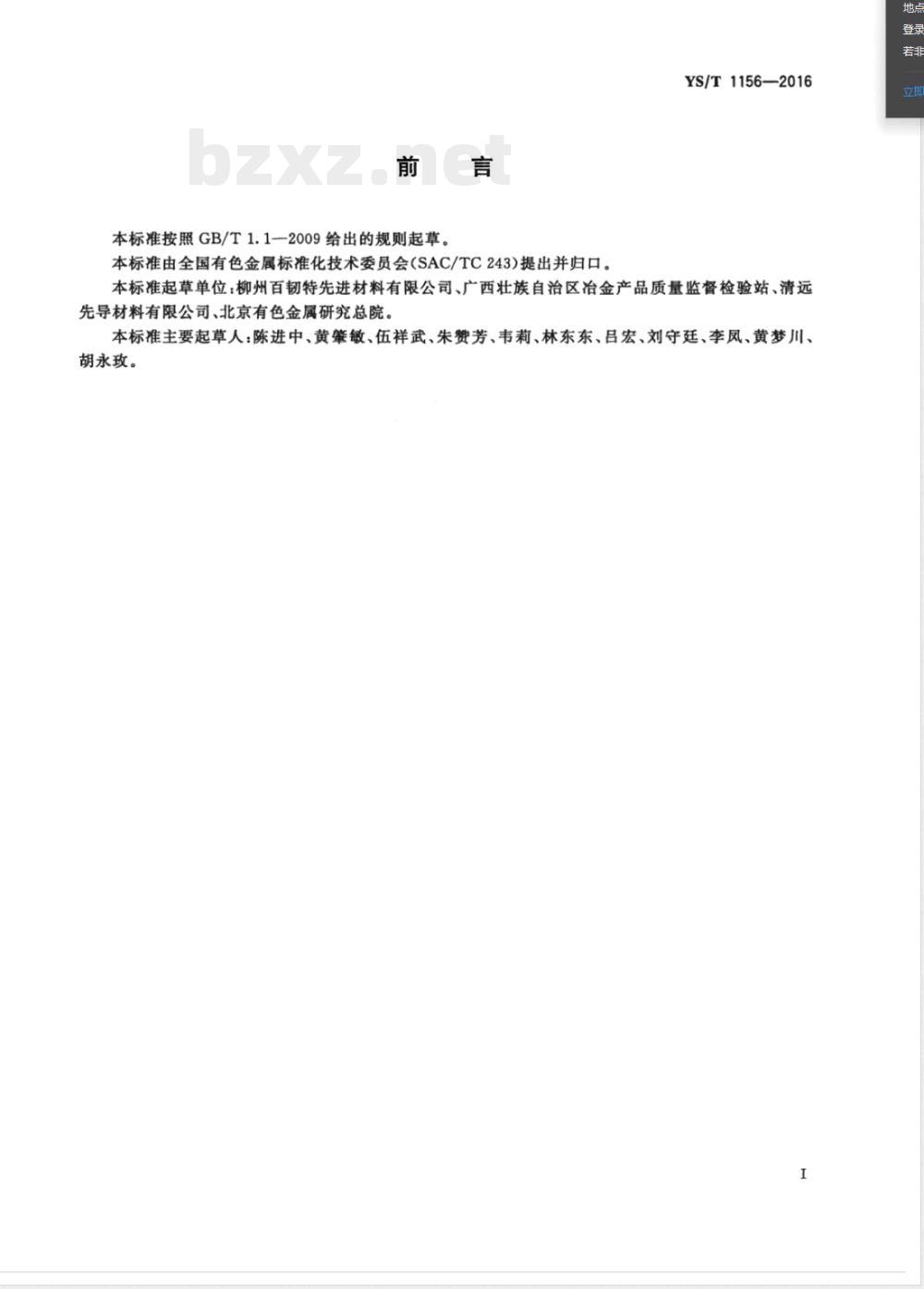

本标准按照GB/T1.12009给出的规则起草。本标准由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。YS/T1156—2016
本标准起草单位：柳州百韧特先进材料有限公司、广西壮族自治区冶金产品质量监督检验站、清远先导材料有限公司、北京有色金属研究总院、本标准主要起草人：陈进中、黄肇敏、伍祥武、朱赞芳、韦莉、林东东、吕宏、刘守廷、李凤、黄梦川、胡永玫。

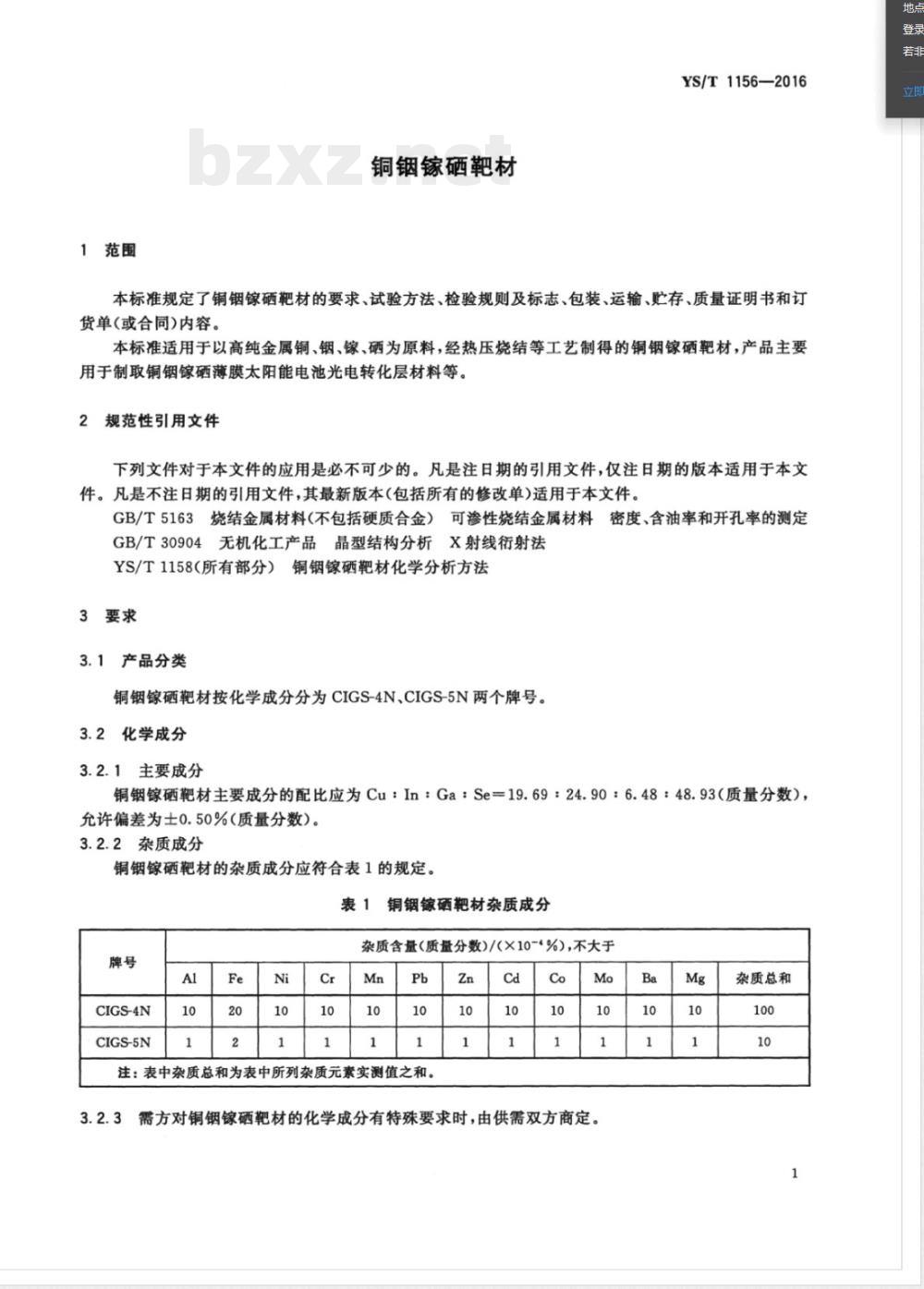

1范围
铜钢傢硒靶材
YS/T1156—2016
本标准规定了铜铟镓硒靶材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单(或合同)内容。
本标准适用于以高纯金属铜、铟、镓、硒为原料，经热压烧结等工艺制得的铜钢镓硒靶材，产品主要用于制取铜钢镓硒薄膜太阳能电池光电转化层材料等。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T5163烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开孔率的测定GB/T30904无机化工产品晶型结构分析X射线衍射法YS/T1158（所有部分）4
铜钢镓硒靶材化学分析方法
3要求
3.1产品分类
铜铟硒靶材按化学成分分为CIGS-4N、CIGS-5N两个牌号。3.2化学成分
3.2.1主要成分
铜钢镓硒靶材主要成分的配比应为Cu：In：Ga：Se=19.69：24.90：6.48：48.93（质量分数），允许偏差为士0.50%（质量分数）。3.2.2杂质成分
铜铟镓硒靶材的杂质成分应符合表1的规定。表1铜铟镓硒靶材杂质成分
CIGS-4N
CIGS-5N
杂质含量（质量分数)/(×10-*%)，不大于Mn
注：表中杂质总和为表中所列杂质元素实测值之和。n
3.2.3需方对铜镓硒靶材的化学成分有特殊要求时，由供需双方商定。Be
杂质总和
YS/T1156—2016
3.3物理性能
3.3.1密度
铜铟镓硒靶材的密度不小于5.46g/cm。3.3.2物相
铜镓硒靶材应为黄铜矿晶型结构。3.4物理规格
铜钢镓硒靶材呈片状或者其他形状，其尺寸及偏差由供需双方商定。3.5表面质量
3.5.1铜铟镓硒靶材颜色应均匀。3.5.2铜铟镓硒靶材表面应平整，无裂纹、明显崩边，且无任何外来夹杂物和污染物。3.6内部质量
铜铟镓硒靶材内部无裂纹、无异物。4试验方法
4.1化学成分分析方法
铜钢镓硒靶材的主要成分钢、镓、硒含量按YS/T1158的规定进行，铜含量由主成分差减法求得。杂质成分按YS/T1158的规定进行。4.2物理性能检验方法
4.2.1铜镓硒靶材的密度，按GB/T5163的规定进行。4.2.2物相的检验方法按GB/T30904的规定进行。4.3物理规格
铜铟镓硒靶材的物理规格用卡尺测量。4.4表面质量检验方法
铜钢镓硒靶材的表面质量用目视法检验。5内部质量检验方法
铜铟镓硒靶材的内部缺陷用超声波扫描显微镜检验。5检验规则
5.1检查和验收
5.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准或订货单（或合同）的规定，并提供产品质量证明书。
YS/T1156—2016
5.1.2需方应对收到的产品按本标准或订货单（或合同）的规定进行检验。如检验结果与本标准或订货单（或合同）的规定不符时，应在收到产品之日起30关内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。5.2组批
产品应成批提交检验，每批应由同一炉次或同一靶坏切割下来的产品组成。5.3检验项目免费标准下载网bzxz
5.3.1每批铜铟镓硒靶材应进行化学成分、密度、物相的检验。5.3.2每片（件）铜钢硒靶材应进行物理规格、表面质量及内部质量的检验。5.4仲裁取样和制样
5.4.1化学分析和物相分析仲裁样的采取和制备5.4.1.1从产品中按片（件）随机抽取10%的样品，但不少于1片（件）。用线切割机沿铜钢镓硒靶材的边均匀切割不少于100g试样，清洗干净。5.4.1.2将取得的试样用玛瑙乳钵研碎，缩分至不少于50g，再用玛瑙乳钵继续研磨至粒度不大于0.25mm。分三袋，每袋不少于15g。5.4.2密度检验仲裁样的采取
从产品中按片随机抽取10%样品，但不少于1片（件），沿靶材的中心线，用线切割机等距分取10mm×10mm的样品3～4块，清洗干净并烘干后进行密度测定。5.5检验结果的判定
5.5.1铜镓硒靶材的化学成分、密度及物相检验结果与本标准的规定不符合时，按批判不合格。5.5.2铜钢镓硒靶材的物理规格、表面质量及内部缺陷与本标准的规定不符合时，按片（件）判不合格。6标志、包装、运输、存和质量证明书6.1标志
每片（件）铜铟硒靶材的包装上应标注注册商标（或企业标志），产品名称、生产批号、牌号及产品合格标志。
6.2包装
每片铜铟硒靶材应单独采用真空包装，并有足够的防震措施。6.3运输与贮存
运输及贮存过程中应注意防震、防潮、防压、防污染。6.4其他
需方如对铜铟镓硒靶材的标志、包装、运输与贮存有特殊要求时，由供需双方商定。6.5质量证明书
每批产品应附质量证明书，其上注明以下内容：地点
YS/T1156-—2016
供方名称；
产品名称；
批号；
重量和件数；
分析检验结果及技术监督部门印记；e)
本标准编号（YS/T1156—2016)；出厂日期。
订货单(或合同)
本标准所列的产品订货单(或合同)应包括下列内容：产品名称；
产品牌号；
c）物理规格和允许偏差；
数量；
本标准编号（YS/T1156—2016）；其他。
YS/T1156-2016
版权专有
侵权必究
书号：155066·2-31832
定价：
