【其他行业标准】 锡蒸发料

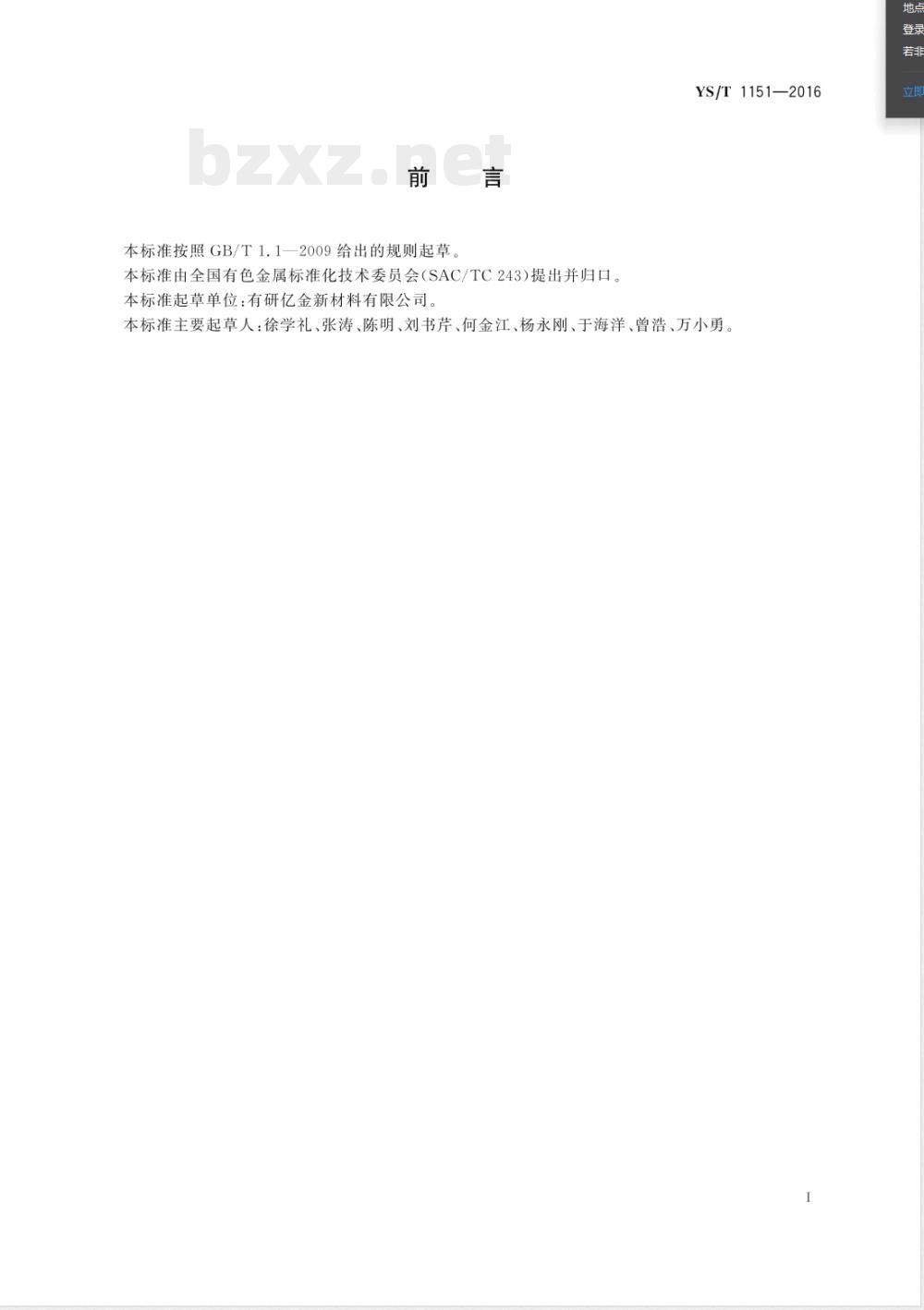

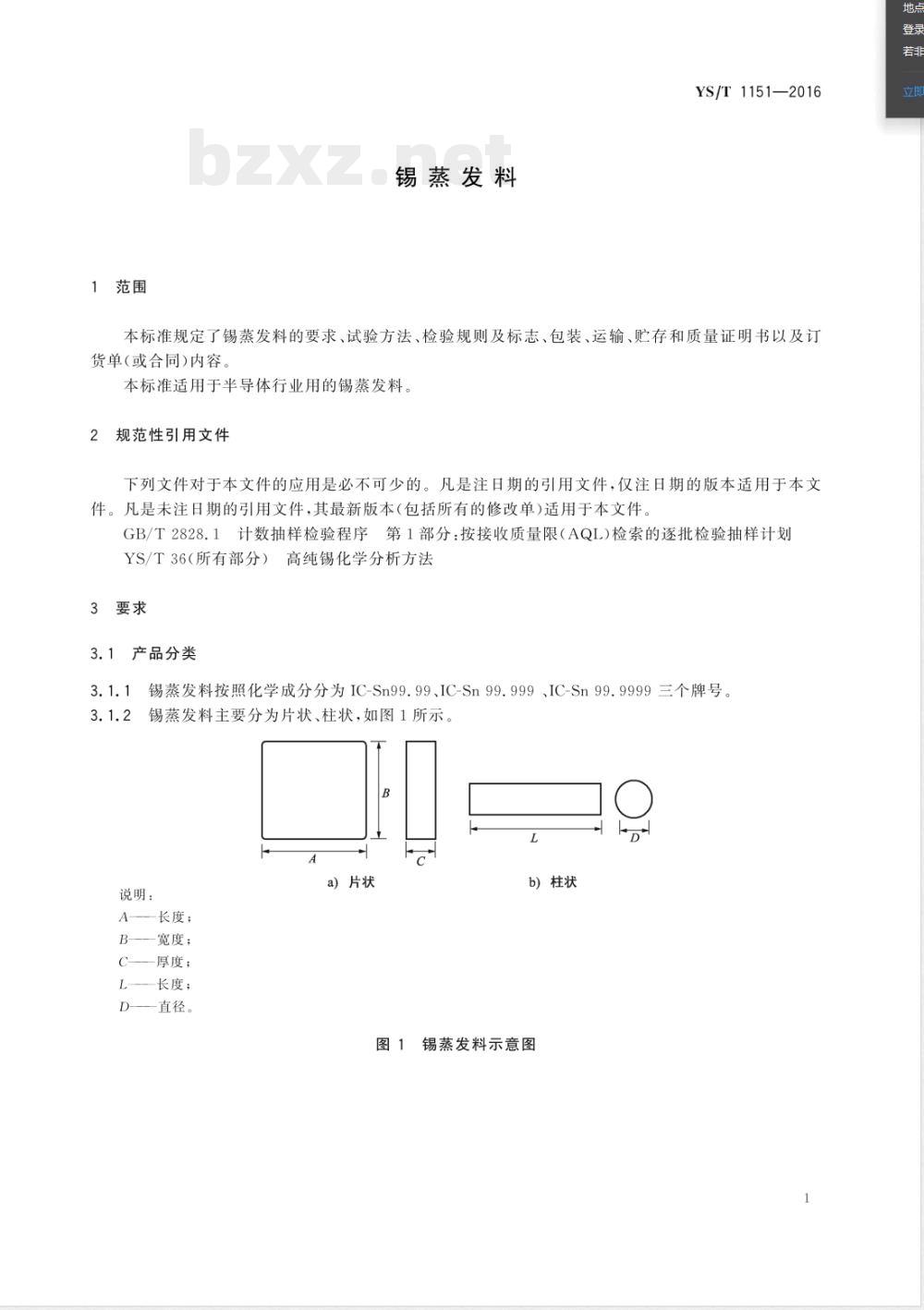

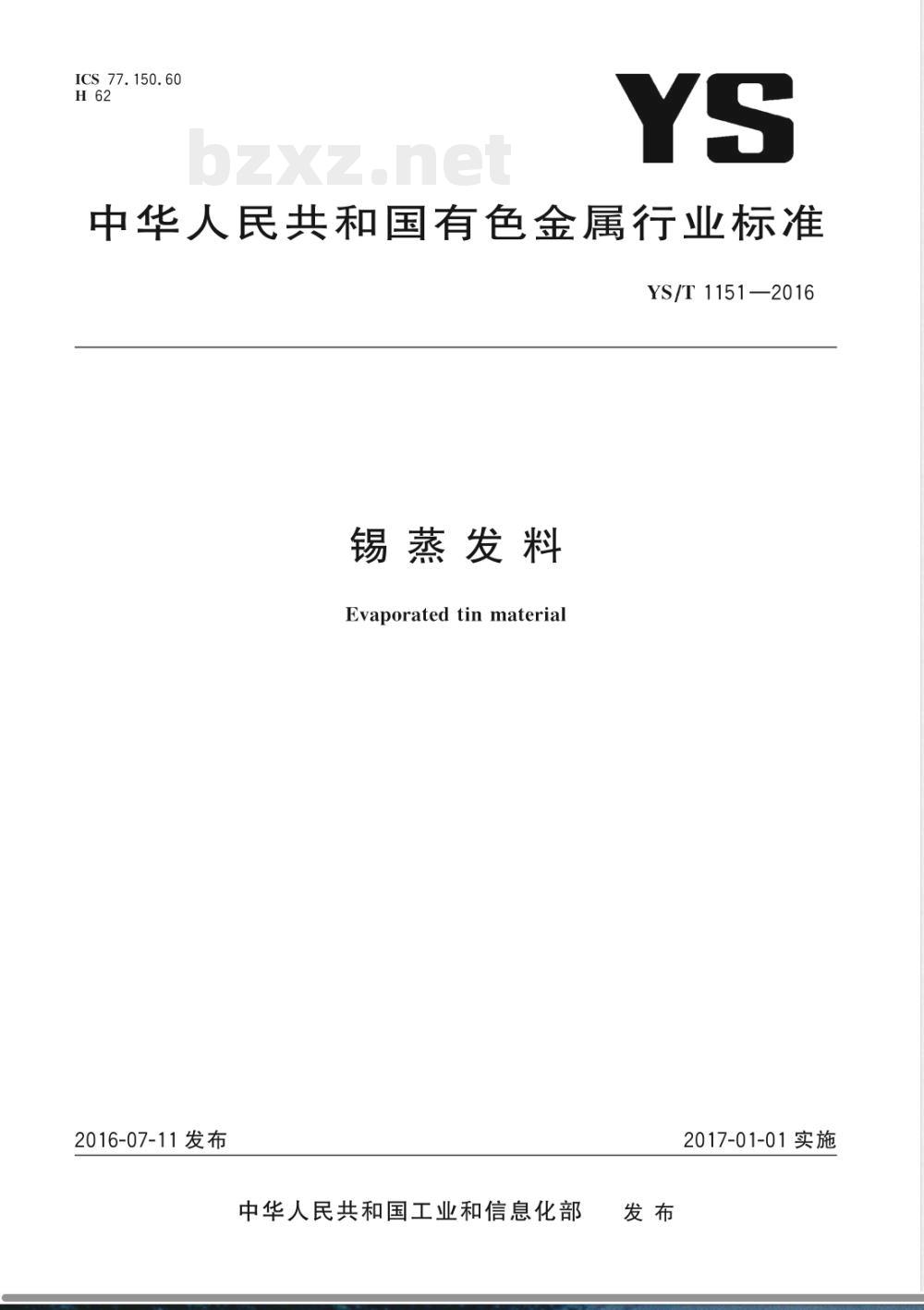

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 1151—2016 锡蒸发料 Evaporated tin material 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：有研亿金新材料有限公司。 本标准主要起草人：徐学礼、张涛、陈明、刘书芹、何金江、杨永刚、于海洋、曾浩、万小勇。 1 范围 本标准规定了锡蒸发料的要求、试验方法、检验规则及标志、包装、运输、贮存和质量证明书以及订货单（或合同）内容。 本标准适用于半导体行业用的锡蒸发料。 2 规范性引用文件 凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 YS/T 36（所有部分）高纯锡化学分析方法 3 要求 3.1 产品分类 锡蒸发料按化学成分分为IC-Sn99.99、IC-Sn99.999、IC-Sn99.9999三个牌号。 产品形状分为片状和柱状。 3.2 标记示例 片状：IC-Sn99.999-厚×长×宽（mm） 示例：厚2 mm、长10 mm、宽10 mm的99.999%片状锡蒸发料标记为IC-Sn99.999-2×10×10。 柱状：IC-Sn99.999-直径×长度（mm） 示例：直径6 mm、长度6 mm的99.999%柱状锡蒸发料标记为IC-Sn99.999-Φ6×6。 3.3 化学成分 锡蒸发料化学成分要求如下： Sn含量： IC-Sn99.9999 ≥ 99.9999% IC-Sn99.999 ≥ 99.999% IC-Sn99.99 ≥ 99.99% 主要杂质元素包括Ag、In、Al、Mg、As、Au、Bi、Ca、Co、Ni、Pb、Sb、Zn、Cu、Fe等。 杂质总量（质量分数，×10⁻⁴%）： IC-Sn99.9999 ≤ 1.0 IC-Sn99.999 ≤ 10.0 IC-Sn99.99 ≤ 100.0 注：锡含量为100%减去表中杂质实测值总和的余量。 3.4 几何尺寸 片状尺寸：长度10.0～15.0 mm，宽度10.0～15.0 mm，厚度2.0 mm，允许偏差±0.5 mm或±0.2 mm（按项目）。 柱状尺寸：直径3.0～6.0 mm，长度6.0 mm，允许偏差±0.5 mm或±0.2 mm。 经供需双方协商可提供其他规格。 3.5 外观质量 锡蒸发料表面应光亮平整、洁净，边角完整，无飞边、毛刺、夹杂及裂纹等缺陷。 表面不得有油污、锈蚀及颗粒附着物。 4 试验方法 化学成分按YS/T 36（所有部分）规定进行测定。 外观质量采用目视法检验。 5 检验规则 按GB/T 2828.1进行抽样检验。 产品应由供方质检部门检验并出具质量证明书，需方可按标准复验。 6 包装、运输与贮存 产品应保持清洁、防污染包装，运输及贮存过程中应防止氧化与污染。 （后续检验及附加要求内容未完整识别）
