【其他行业标准】 海水管系零部件用铝青铜棒材

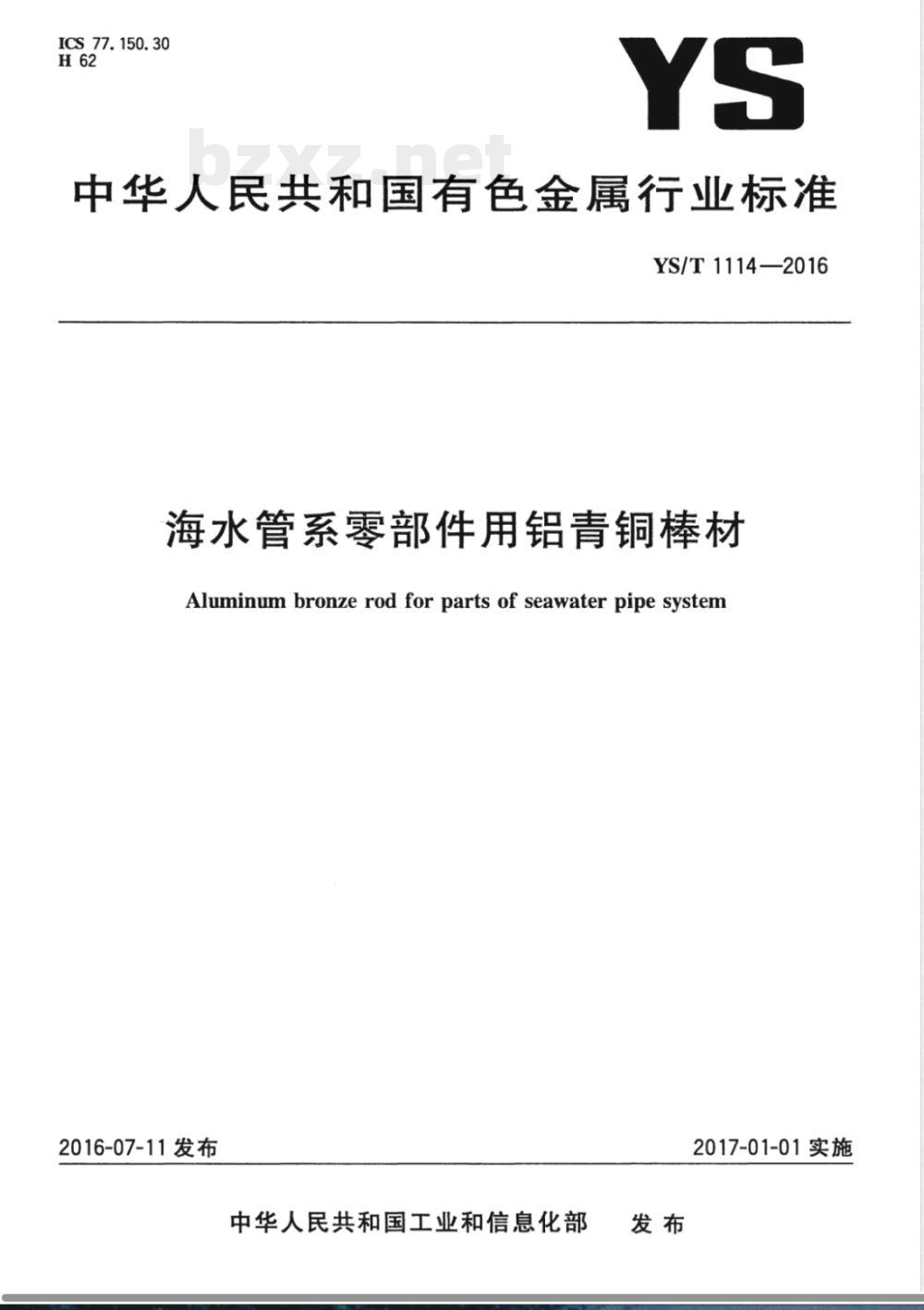

ICS 77.150. 30
中华人民共和国有色金属行业标准YS/T1114—2016
海水管系零部件用铝青铜棒材
Aluminum bronze rod for parts of seawater pipe system2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。YS/T1114—2016
本标准起草单位：江苏包罗铜材集团海门江滨永久铜管有限公司、安徽鑫科新材料股份有限公司、有色金属技术经济研究院。
本标准主要起草人员：张成、王艳杰、汤玉英、王秀琴、陈中英、葛小牛、耀东、王禹发、谢宁。地点

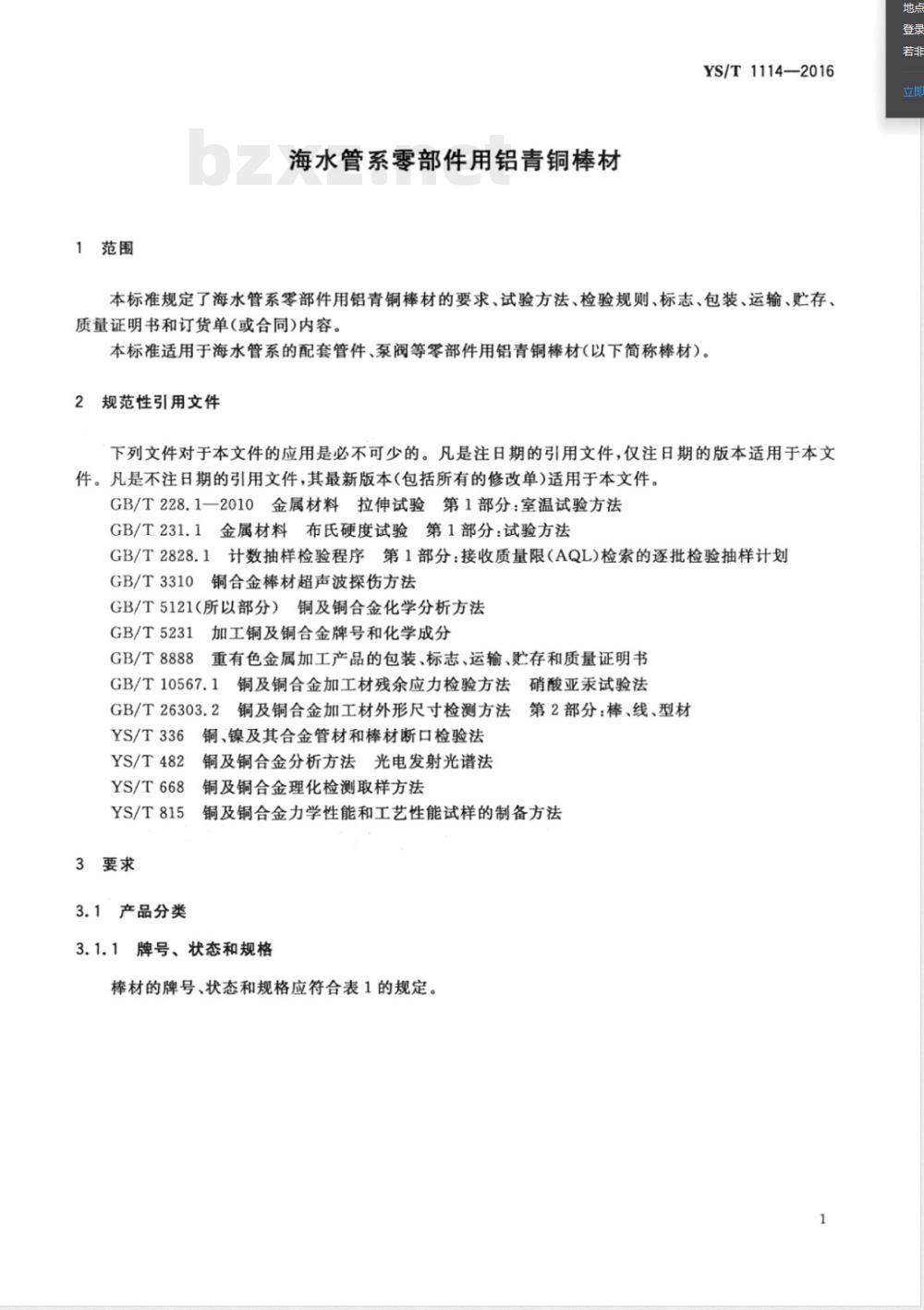

1范围
海水管系零部件用铝青铜棒材
YS/T1114—2016
本标准规定了海水管系零部件用铝青铜棒材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和订货单(或合同)内容。本标准适用于海水管系的配套管件、泵阀等零部件用铝青铜棒材（以下简称棒材）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法GB/T231.1金属材料布氏硬度试验第1部分：试验方法GB/T2828.1计数抽样检验程序第1部分：接收质量限（AQL)检索的逐批检验抽样计划GB/T3310铜合金棒材超声波探伤方法GB/T5121（所以部分）铜及铜合金化学分析方法GB/T5231加工铜及铜合金牌号和化学成分重有色金属加工产品的包装、标志、运输、贮存和质量证明书GB/T8888
GB/T10567.1铜及铜合金加工材残余应力检验方法硝酸亚汞试验法GB/T26303.2铜及铜合金加工材外形尺寸检测方法第2部分：棒、线、型材YS/T336
YS/T482
YS/T668
铜、镍及其合金管材和棒材断口检验法铜及铜合金分析方法光电发射光谱法铜及铜合金理化检测取样方法
YS/T815
、铜及铜合金力学性能和工艺性能试样的制备方法3要求
3.1产品分类
3.1.1牌号、状态和规格
棒材的牌号、状态和规格应符合表1的规定。1
YS/T1114—2016
QAl9-2
QAl9-4
QA17-3-0. 4
QAl9-3
QA110-5-3
QA110-6-5
QAl 9-4-1-1
QA19-4-4
QA1 7-2
T61700
T61720
C61300
C62300
C63000
C63020
C63200
C64200
C64210
标记示例
热挤压（M30）
牌号、状态和规格
直径（或对边距）/mm
热锻-空冷（M10）
拉拨十应力消除（HR50）
拉拨十应力消除（HR50）
热挤压（M30）
热锻-空冷（M10)
拉拨十应力消除（HR50）
热挤压（M30）
热锻-空冷（M10）
淬火硬化+调质退火（TQ50）
拉拨十应力消除（HR50）
热挤压（M30）bzxZ.net
淬火硬化十退火（TQ30)
热锻-空冷（M10）
热挤压（M30）
热锻-空冷（M10）
淬火硬化十调质退火（TQ50）
热锻十退火(O20)、热轧十退火(O25）热挤压（M30）
热锻-空冷(M10)
拉拨十应力消除（HR50）
热挤压（M30）
热锻-空冷(M10)
拉拨十应力消除（HR50）
30~160
10~160
30~160
10~160
30~160
80~120
10~160
10~100
30~160
10~160
30~160
10~160
30~160
10~160
30~160
10~160
30~160
六角棒
30~120
5～50
10~120
30~120
10~120
30~120
80~120
10~120
10~100
30~120
30~120
10~100
30～120
10~120
30~120
10~120
30~120
产品标记按产品名称、标准编号、牌号、状态和规格的顺序表示。标记示例如下：长度
500~5000
500~5000
示例1：用QA110-3-5（C63000）制造、状态为HR50、普通级、直径为25mm、长度为2500mm的圆形棒材标记为：圆形棒
YS/T1114-QAI10-3-5HR50-Φ25X2500或
圆形棒
YS/T1114-C63000HR50-$25X2500示例2：用QA19-4-4(C63200)制造、状态为M30、高精级、边长为20mm、长度为2000mm的方形棒材标记为：方形棒
方形棒
YS/T1114-QAI9-4-4M30高-20×2000或
YS/T1114-C63200M30高-20X2000地点
3.2化学成分
YS/T1114—2016
QA19-4、QA19-2牌号棒材的化学成分应符合GB/T5231的规定，其他牌号棒材的化学成分应符合表2的规定。
表2其他牌号化学成分
化学成分（质量分数)/%
QA110-5-3
QA19-4-4
QA110-4-5
QAI9-3
QA17-3-0.4
QAI 7-2
QA1 9-4-1-1
C63000b
C63200b
C63020b
C62300b
C61300°
C64200b
C64210b
注：表中含量有上、下限者为合金元素；含量为单个数值者，铜为最低限量，其他元素为最高限量。a此值包含Co含量。
b铜+所列元素之和大于99.5%。
c铜+所列元素之和大于99.8%。
3.3外形尺寸及其允许偏差
3.3.1直径（或对边距）允许偏差As
拉拨十应力消除（HR50）棒材的直径（或对边距）及其允许偏差应符合表3的规定。热挤压（M30）、淬火硬化十调质退火（TQ50）、淬火硬化十退火（TQ30)棒材直径（或对边距）允许偏差应符合表4的规定。热锻-空冷（M10）、热锻十退火（O20）、热轧十退火（O25)棒材直径（或对边距）允许偏差应符合表5的规定。
YS/T1114—2016
直径(或对边距）
>15~25
>25～40
>40～60
>60~80
HR50状态棒材的直径（或对边距）及其充许偏差允许偏差”
高精级
普通级
高精级
a当要求允许偏差全为（十)或全为（一)单向偏差时，其值为表中相应数值的2倍。表4
直径(或对边距）
>25～50
>50～75
>75～90
方棒、六角棒
M30、TQ50及TQ30状态棒材直径（或对边距）允许偏差允许偏差”
高精级
士1.2%直径或对边距
a当要求允许偏差全为(+)或全为（一)单向偏差时，其值为表中相应数值的2倍。表5
直径(或对边距）
>50～75
>75～120
普通级
单位为毫米
普通级
单位为毫米
土1.5%直径或对边距
M10、020及025状态棒材直径（或对边距）允许偏差允许偏差”
普通级
较高级
a当要求允许偏差全为（十)或全为（一)单向偏差时，其值为表中相应数值的2倍。b高精级偏差适用经热锻后再机加工的棒材。直度
高精级
单位为毫米
拉拨十应力消除（HR50)棒材的直度应符合表6的规定，热加工态（M30、M10、TQ50、TQ30、O20、025)状态棒材直度应符合表7的规定。4
1000~<2000
2000~<3000
≥3000
精度等级
普通级
高精级·
全长直度
HR50状态棒材的直度
圆棒(直径)
>18~40
每米直度
全长直度
每米直度
>40~80
全长直度
每米直度
M30、M10、TQ50、TQ30、020、025状态棒材直度直径或对边距离
>20～40
a高精级公差指锻后经车加工的棒材。3.3.3
圆角半径
每米直度
YS/T1114—2016
单位为毫米
方棒、六角棒
全长直度
每米直度
单位为毫米
方棒、六角棒
拉制（HR50)方棒及六角棒材的截面棱角处允许有圆角，其最大圆角半径应符合表8的规定。表8HR50状态方形及六角形棒材截面棱角处的圆角半径截面名义宽度(对边距)
圆角半径
3.3.4长度
>10~18
>18～30
单位为毫米
>30~50
棒材的定尺或倍尺长度的允许偏差为十15mm。倍尺长度应加人锯切分段时的锯切量，每一锯切量为5mm。
3.3.5扭拧度
多边形棒的扭拧度，每300mm不应超过1°（精确到度）。最大长度5000mm总扭拧度不应超过15
3.3.6圆度
HR50状态圆形棒材的圆度应不大于直径允许偏差之半。其他状态圆形棒材的圆度不应超过直径允许偏差。
YS/T1114—2016
切斜度
棒材端部应锯切平整，端部切口允许有不大于3mm的切斜度，检验断口的端面允许保留。3.4力学性能
棒材的室温力学性能应符合表9的规定。表9
QAI9-2
QAl 9-4
QA1 7-3-0.4
QAl9-3
QAl10-5-3
M30、M10
圆棒、
方棒、
六角棒
方棒、
六角棒
方棒、
六角棒
圆棒、方棒、
六角棒
圆棒、
方棒、
六角棒
棒材的力学性能
直径（或对边距）
>45~160
≤120
>12~25
>25～50
>50～80
>12~25
>25～50
>12～25
>25～50
>50～80
>25～50
10~160
>25~50
>50～80
≤100
80~120
抗拉强度R
≥540
≥490
≥470
≥450
≥515
≥495
≥485
≥540
≥505
≥485
≥620
≥515
≥690
≥620
≥>585
≥585
≥690
断后伸长率A
布氏硬度
≥>110
≥110
≥110
≥110
≥>110
QAl10-6-5
QA19-4-4
QA17-2、
QAl 9-4-1-1
M30、
残余应力
圆棒、
方棒、
六角棒
圆棒、
方棒、
六角棒
圆棒、
方棒、
六角棒
圆棒、
方棒、
六角棒
表9（续）
直径(或对边距）
10~160
≥25～50
≥50～100
>80~125
30~160
>25～50
>12～25
>25～50
>50~80
所有规格
所有规格
抗拉强度R.
≥860
≥930
≥890
≥890
≥620
≥620
≥620
≥620
≥605
≥>585
≥620
≥550
≥485
≥685
YS/T1114—2016
断后伸长率A
HR50状态棒材可进行残余应力的检验，检验后应无肉眼可见的裂纹。6内部质量
3.6.1断口
棒材断口应致密，无缩尾，不允许有超出YS/T336中规定的气孔、夹杂和分层等缺陷。3.6.2
超声波探伤
棒材可进行超声波探伤，不允许有超出GB/T3310规定的缺陷。3.7表面质量
布氏硬度
≥280
≥280
≥280
≥280
≥200
≥195
棒材表面应光亮，不允许有裂纹、起皮、气泡、夹杂物和有手感的环状痕等影响使用的缺陷。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
