【其他行业标准】 简易自动喷水灭火系统应用技术规程(附条文说明)

CECS 219 :2007

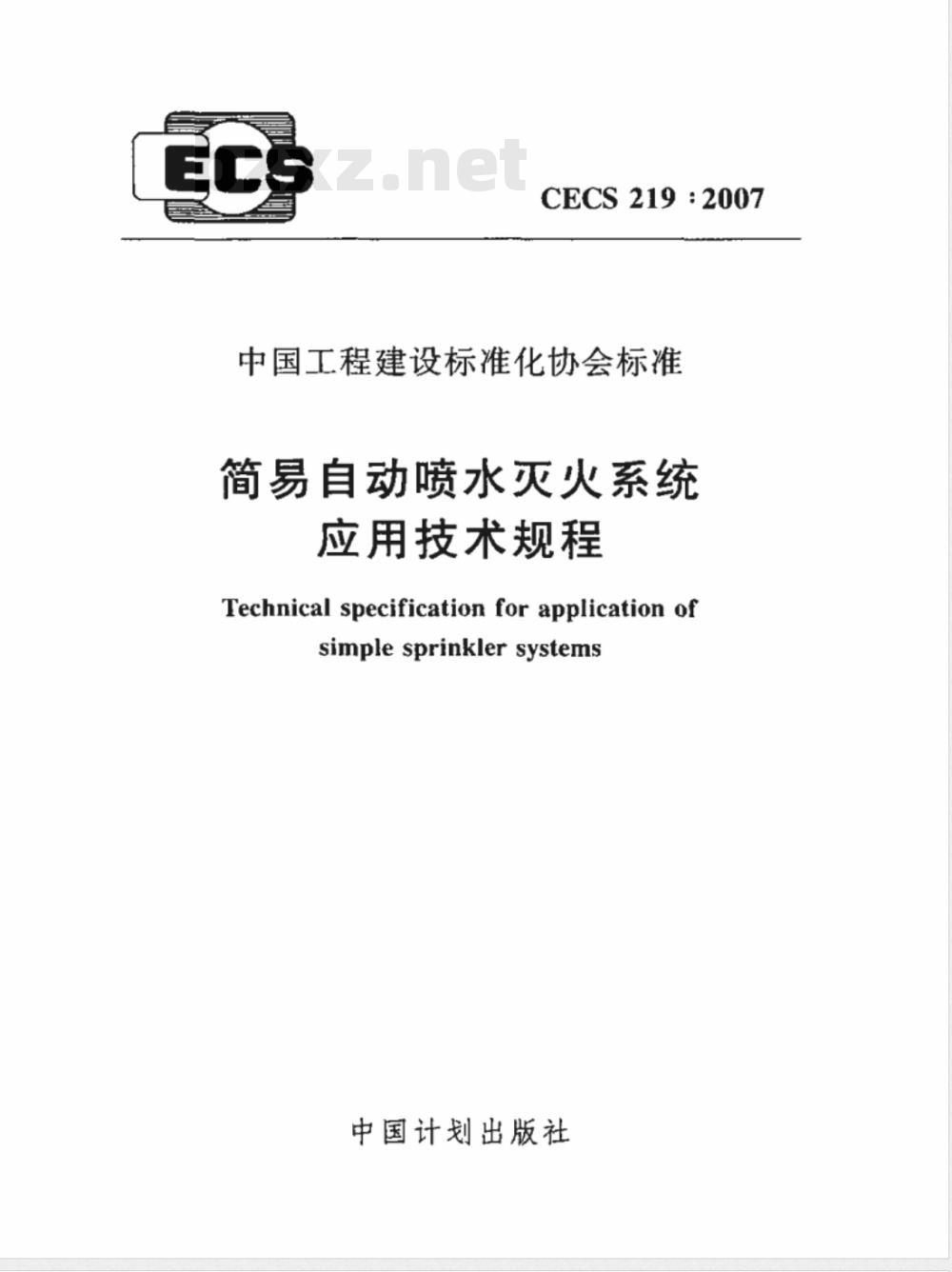

中国工程建设标准化协会标准
简易自动喷水灭火系统
应用技术规程
Technical specification for application ofsimple sprinkler systems
中国计划出版社

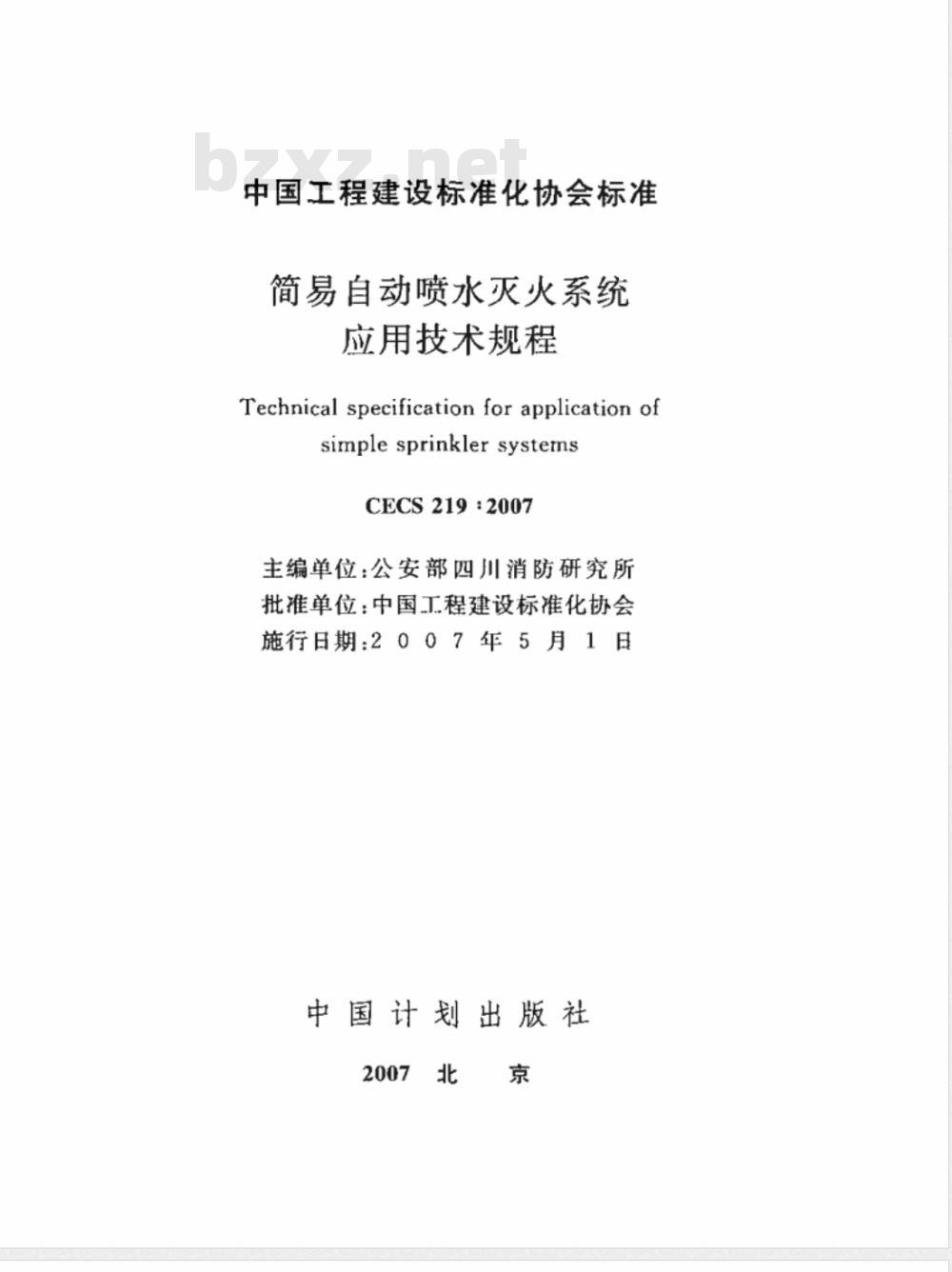

中国工程建设标准化协会标准
简易自动喷水灭火系统
应用技术规程
Technical specification for application ofsimple sprinkler systems
CECS219:2007
主编单位：公安部四川消防研究所批推单位：中国工程建设标准化协会施行日期：2007年5月1日
中国计划出版社

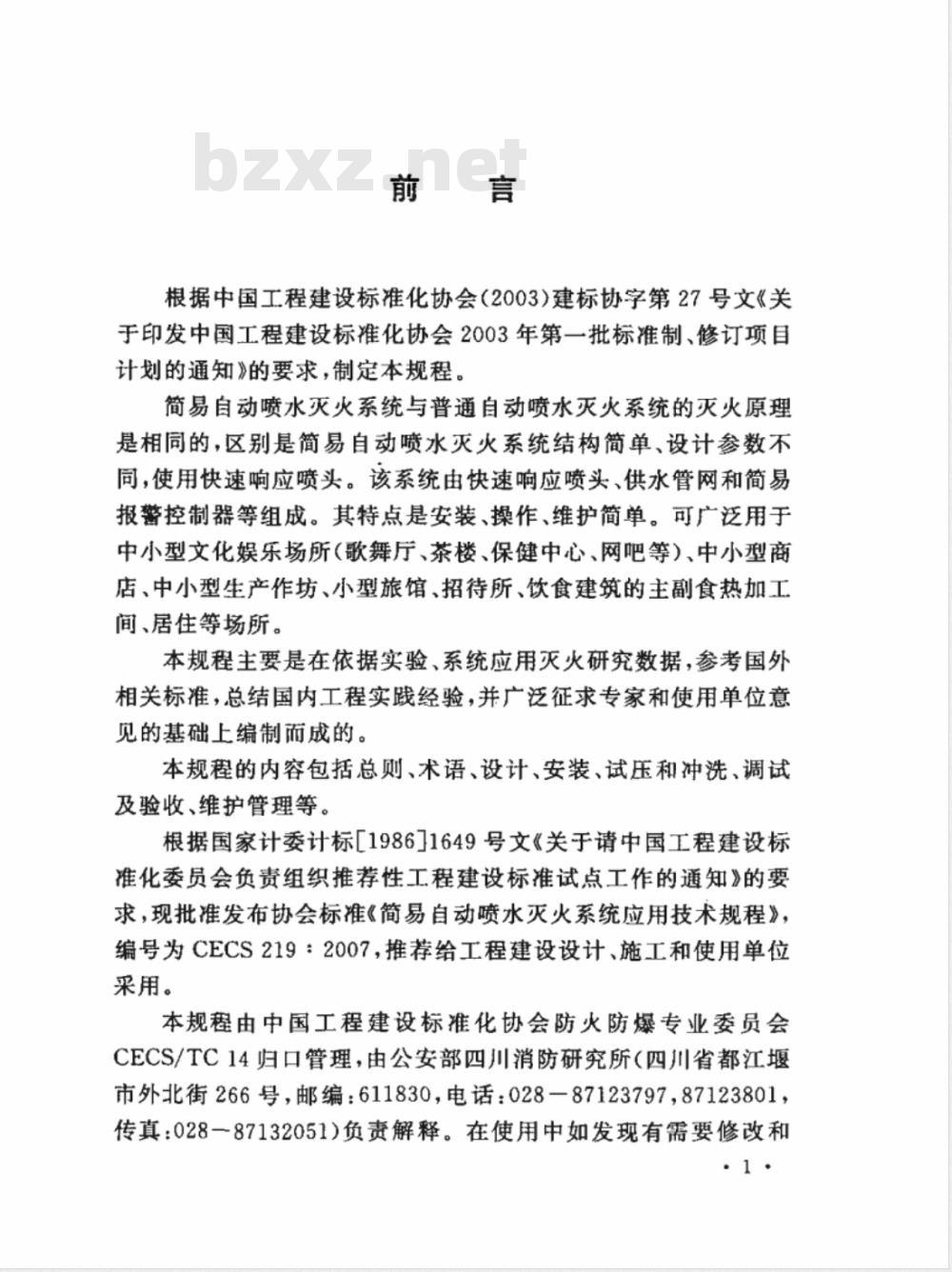

根据中国工程建设标准化协会（2003）建标协字第27号文《关于印发中国工程建设标准化协会2003年第一批标准制、修订项目计划的通知》的要求，制定本规程。简易自动喷水灭火系统与普通自动喷水灭火系统的灭火原理是相同的，区别是简易自动喷水灭火系统结构简单、设计参数不同，使用快速响应喷头。该系统由快速响应喷头、供水管网和简易报警控制器等组成。其特点是安装、操作、维护简单。可产泛用于中小型文化娱乐场所（歌舞厅、茶楼、保健中心、网吧等）、中小型商店、中小型生产作坊、小型旅馆、招待所、饮食建筑的主副食热加工简、居住等场所。
本规程主要是在依据实验、系统应用灭火研究数据，参考国列相关标准，总结国内工程实践经验，并广泛征求专家和使用单位意见的基础上编制而成的。
本规的内容包括总则、术语、设计、安装、试压和冲洗、调试及验收、维护管理等。
根据国家计委计标L198611649号文《关于请中国工程建设标化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准发布协会棕准《简易自动喷水灭火系统应用技术规程》，编号为CECS219：2007，推荐给工程建设设计、施工和使用单位采用。
本规程由中国工程建设标准化协会防火防爆专业委员会CECS/TC14归口管理，由公安部四川消防研究所（四川省都江堰市外北街266号，邮编：611830，电话：028一87123797，87123801，传真：028一87132051)负责解释。在使用中如发现有需要修改和.1

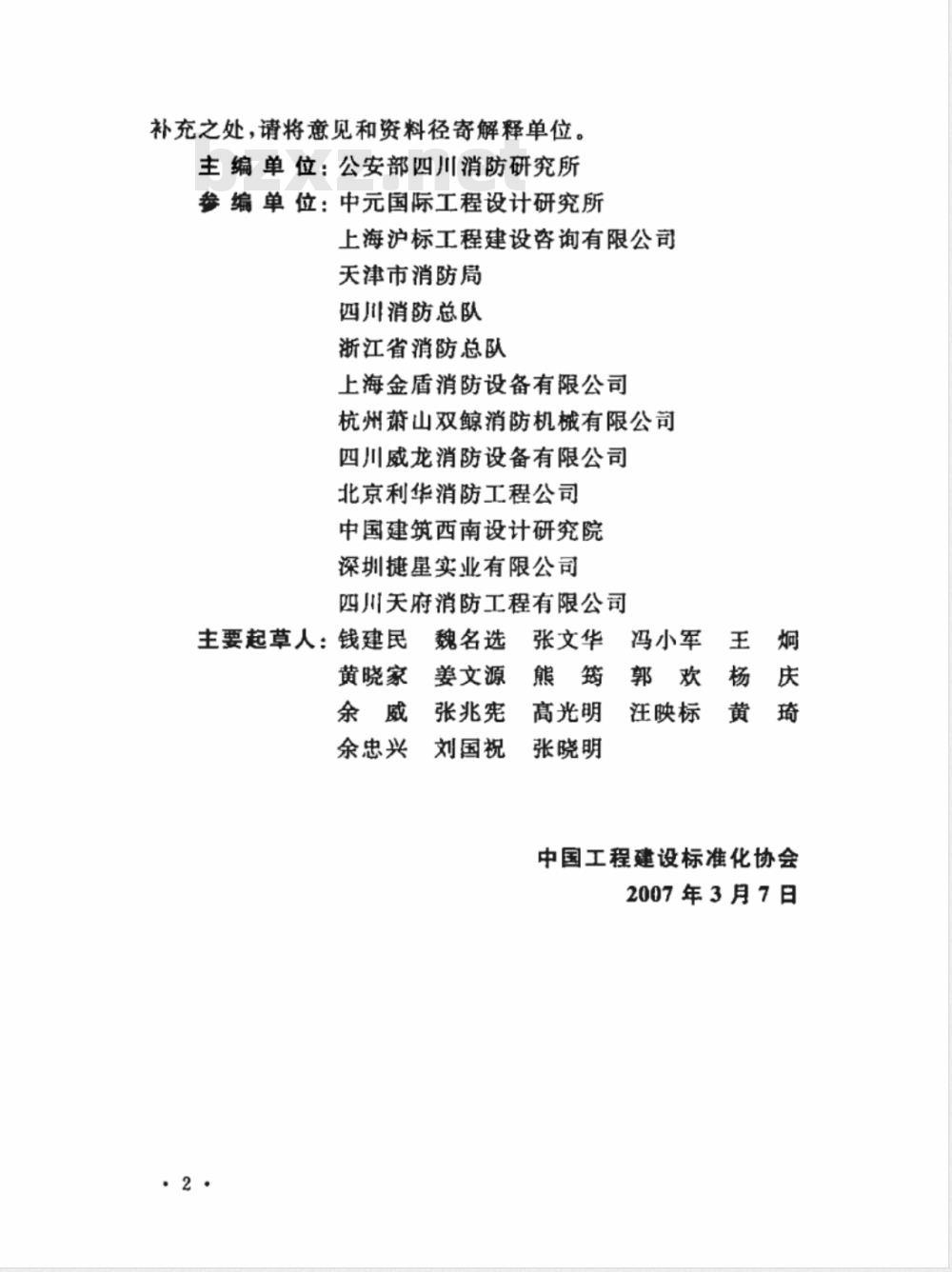

补充之处，请将意见和资料径寄解释单位。主编单位：公安部四川消防研究所参编单位：中元国际工程设计研究所上海沪标工程建设咨询有限公司天津市消防局
四川消防总队
浙江省消防总队
上海金盾消防设备有限公司
杭州蒲山双鲸消防机械有限公司四川威龙消防设备有限公司
北京利华消防工程公司
中国建筑西南设计研究院
深圳捷星实业有限公司
四川关府消防工程有限公司
张文华　冯小军　王　炯
主要起草人：钱建民魏名选
姜文源熊筠郭欢杨庆
黄晓家
余威张兆宪
高光明bZxz.net
刘国祝
余忠兴
张晓明
汪映标黄琦
中国工程建设标准化协会
2007年3月7日

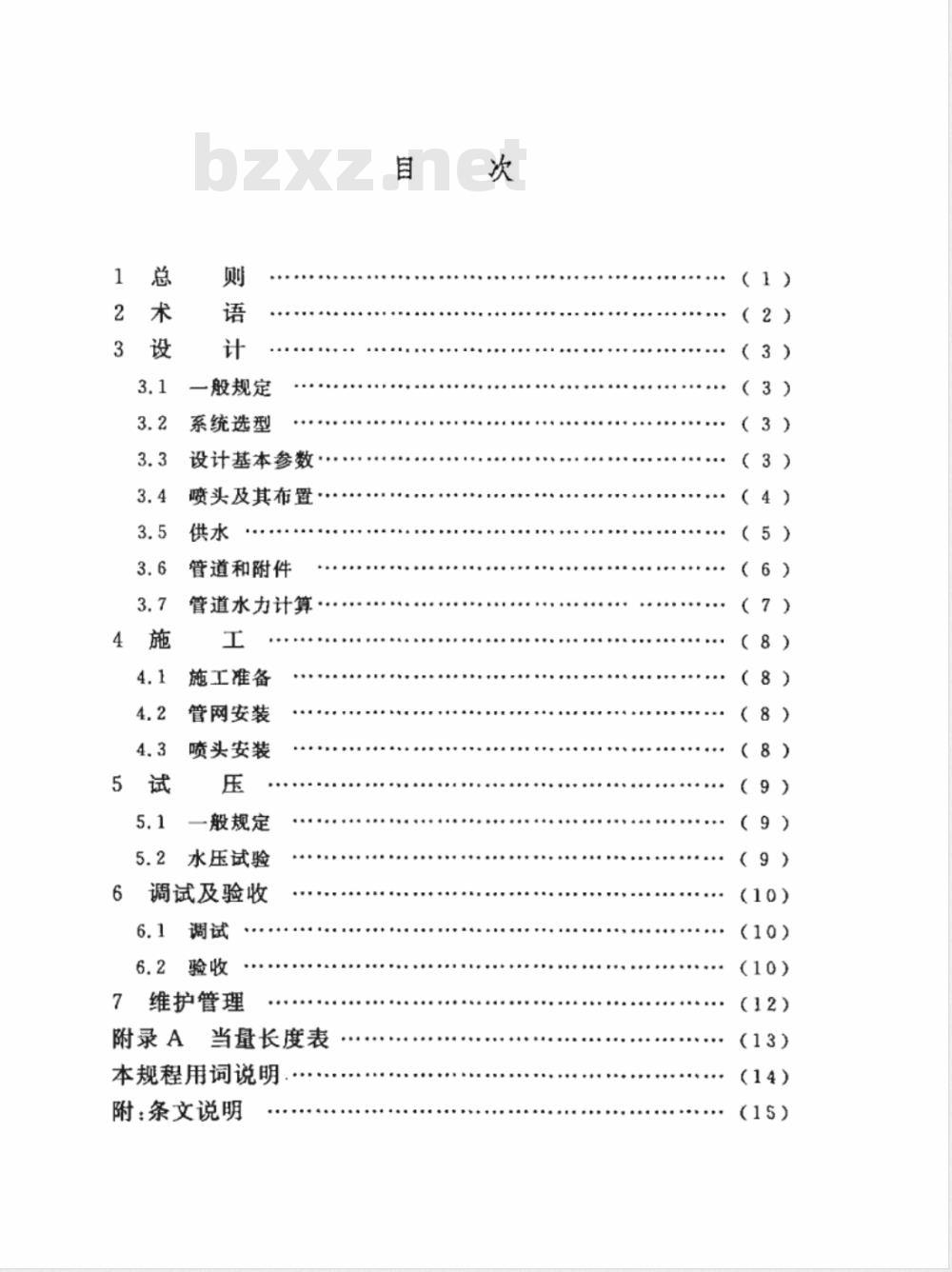

一般规定
系统选型
设计基本参数
喷头及其布置·
管道和附件
管道水力计算
施工准备
管网安装
喷头安装
般规定
水压试验
调试及验收
7维护管理
附录A
当量长度表
本规程用词说明
附：条文说明
（3）
（3）
（9）
(14）
1总则
1.0、1为规范简易自动喷水灭火系统（以下简称简易灭火系统）设计、施工、验收和维护的技术要求，确保系统安全可靠，减少火灾危害，保障人身和财产安全，做到技术先进、经济合理，制定本规程。
1.0.2本规程适用于新建、扩建、改建工程中的下列场所：1建筑面积小于500m2的小型歌舞娱乐放映游艺场所（歌舞厅、茶楼、保健中心、网吧、酒吧等）；2建筑面积小于1000m2的商业设施；建筑面积小于500m2的生产作坊；3
层数不大于三层的旅馆、招待所；饮食建筑的主、副食热加工间；5
居住场所。
简易灭火系统的设计、施工、验收和维护，除执行本规程外，尚应符合国家现行有关标准的规定。1
2术语
2.0.1简易自动喷水灭火系统simplesprinklersystems由响应时间指数RTI≤50（m·s）°s的闭式酒水喷头、供水管网和控制组件等组成，并能在发生火灾时自动喷水灭火的系统。2.0.2简易报警控制器simplealarmcontroller是一种能应用于简易自动喷水灭火系统的报警控制装置。具有系统动作的基本功能及其他辅助功能。2.0.3控制组件controlcomponents简易自动喷水灭火系统中的喷头、阀门、水流指示器、末端试水装置和简易报警控制器等设备的总称。2.0.4简化型predigestiontype
由喷头、管网、闸阀（或蝶阀）、止回阀、末端试水装置（或放空阀）等组成的简易灭火系统。是简易灭火系统的一种型式。2.o.5通用型conventiontype
由喷头、管网、水流指示器、简易报警控制器、声光报警器、报警阀、闸阀（或蝶阀）、止回阀、末端试水装置（或放空阀)等组成的简易灭火系统。是简易灭火系统的一种型式。2.0.6增压型pressuretype
由喷头、管网、管道泵、水流指示器、简易报警控制器、声光报警器、报警阀、闸阀（或蝶阀）、止回阀、水泵接合器、末端试水装置等组成的简易灭火系统。是简易灭火系统的一种型式。.2.
3设计
3.1一般规定
简易灭火系统应采用湿式系统。建筑物设置简易灭火系统时，应在保护区域内的房间和公3.1.23
共部位设置喷头。
设置简易灭火系统的场所最大净空高度不宜大于6m。3.1.3
简易灭火系统的持续喷水时间不应小于30min。3.1.4
3.2系统选型
3.2.1简易灭火系统按照不同的使用场所可分为简化型、通用型、增压型。
3.2.2供水压力能满足喷头工作压力要求，且喷头总数不超过20只的场所宜设简化型。
3.2.3供水压力能满足喷头工作压力要求、人员集中，且喷头总数超过20只的场所宜设通用型。3.2.4供水压力需通过增压来满足喷头工作压力要求、人员集中的场所宜设增压型。
3.3设计基本参数
3.3.1对小型旅馆、招得所、居住场所设置的简易灭火系统的设计喷水强度不应小于3.0L/（min·m）；小型文化娱乐场所，中小型商店、超市，中小型生产作坊（以下简称小型公共场所）设置的简易灭火系统的设计喷水强度不应小于4.0L/（min·m）。装设网格、栅板类通透性吊顶的场所，系统的设计喷水强度应按本规程规定值的1.3倍确定。
3.3.2，喷头工作压力应为0.05MPa，最不利点最低工作压力不应低于0.03MPa。系统供水压力应经计算确定，但不得低于0.2MPa。3.3.3住宅设置的简易灭火系统，其作用面积不宜小于50m2或根据设置喷头的最大房间的面积确定，两者取最大值。3.3.4小型公共场所设置的简易灭火系统，其作用面积不宜大于100m2，且不宜小于80m2。
3.4喷头及其布置
3.4.1简易灭火系统应采用响应时间指数RTI≤50（m：s）0.5的闭式酒水喷头。喷头的布置应根据系统的喷水强度、喷头的流量系数和工作压力确定，同一根配水支管上喷头的间距及相邻配水支管的间距不应大于表3.4.1的规定。表3.4.1
同一根配水支管上喷头的间距及相邻配水支管的间距喷水强度
[I/(min·m?)
喷头流量系数最小工作压力
喷头的最大
保护面积（m2）
喷头间距
注；边墙型和其他类型的喷头的布量按其技术参数确定，4
喷头与端墙的
最大距离(m）
3：4.2喷头的公称动作温度宜为68℃；设置在厨房、饮食店热加工间的喷头公称动作温度宣为93℃。：3.4.3喷头应均匀布置，喷头布水不应受障碍物阻挡。3.4.4喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置。喷头的感温元件不应受到碰撞、光照或其他因素的影响。
喷头的选型应符合下列规定：
对通透性吊顶的场所，应采用直立型；2
对非通透性吊顶的场所，应采用下垂型或吊顶型喷头；3
当设置直立型或下垂型喷头有困难时，可采用边墙型喷头；
4在易受碰撞的部位，应采用带保护罩的喷头或隐蔽型喷头。
3.4.6喷头距墙的距离不应小于100mm。一个房间内喷头的间距不宜小于2.4m，不应天于4.6m。3.4.7走廊设置的喷头，其间距应按走道地面不留漏喷空白点确定。
3.4.8除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型喷头，其溅水盘与顶板的距离不应小于75mm，且不应大于150mm。3.4.9直立式边墙型喷头，其溅水盘与顶板的距离不应小于100mm，且不宜大于150mm，与背墙的距离不应小于50mm，且不应大于100mm。水平式边墙型喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm。
3.5供水
3.5.1简易灭火系统应确保一路可靠的水源供水，可采用市政管网、生活给水管网、屋项水箱、管道泉从市政管网或储水箱取水、室内消火栓管道等方式供水。
3.5.2选用市政管网供水时，应确保市政管网在压力和流量最小5.
时能满足简易灭火系统的压力和流册要求。3.5.3简易灭火系统连接市政供水管道的公称外径不应小于60.3mm、公称壁厚不应小于3.5mm。3.5.4采用屋顶水箱供水的系统，屋顶水箱供水管道的公称外径不应小于60.3mm、公称壁厚不应小于3.5mm，并应有30min的简易灭水系统用水量。
3.5.5当采用市政實网、室内消火栓管道等方式不能满足系统流量和压力要求时，应设置管道增压泵，可不设备用泵。管道增压泵的流盘和扬程应满足系统所需流量和压力的要求。3.6管道和附件
3.6.1配水管道应采用内外壁热镀锌钢管或其他经消防检测认可的管材，热镀锌钢管的连接应采用螺纹、沟槽式管件或法兰连接。当使用其他管材时，应符合国家现行有关标准的要求。3.6.2简易灭火系统管道宜设计成均衡系统管网，道应减少转弯、变径。
3.6.3室内配水管的公称外径不应小于48.3mm；公称壁厚不应小于3.5mm；配水支管的公称外径不应小于33.7mm，公称壁厚不应小于3.2mm；短立管的管径应与喷头接口相匹配。3.6.4简易灭火系统可只在配水管上设置一个水流指示器，水流指示器后不应设留除系统以外的其他用水设施。3.6.5在系统的最不利点宜设置末端试水装置。3.6.6在系统誉网的人口处应安装止回阀，当有条件时也可安装倒流防止器，防止消防用水回流污染生活用水。3.6.7应安装一个在简易灭火系统保护区域内所有地方都能听到的报蓄信号装置。报警装置外型应明显，且应安装在显著的位置。
3.6.8对设置管道泵的系统应保证至少有一路可靠供电，供电线路应穿金属管并做不小于30min的防火保护，电源开关应设置在.6.
