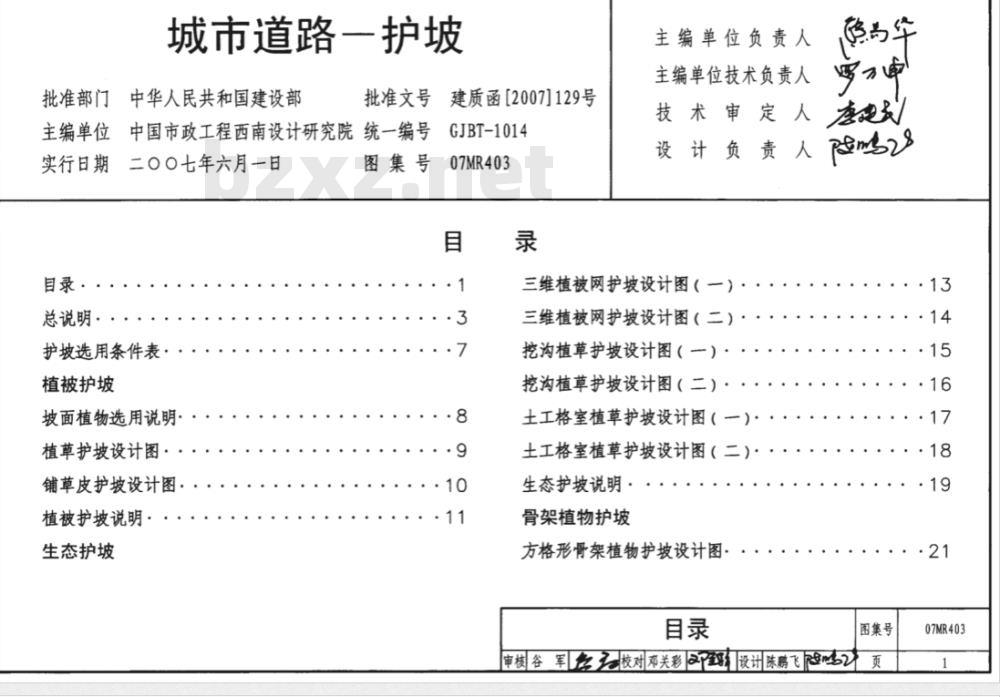

【其他行业标准】 城市道路——护坡

城市道路一护坡
批准部门中华人民共和国建设部批准文号
建质函[2007]129号
主编单位中国市政工程西南设计研究院统一编号GJBT-1014
实行日期二〇〇七年六月一日
总说明·
护坡选用条件表
植被护坡
坡面植物选用说明·
植草护坡设计图
铺草皮护坡设计图：
植被护坡说明，
生态护坡
图集号
07MR403
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
三维植被网护坡设计图（
三维植被网护坡设计图（二
挖沟植草护坡设计图（一
挖沟植草护坡设计图（二）
土工格室植草护坡设计图（一）土工格室植草护坡设计图（二）生态护坡说明：
骨架植物护坡
方格形骨架植物护坡设计图，
悠为年
图集号
申核谷军经校对邓关彩到设计陈鹏飞页
07MR403
菱形骨架植物护坡设计图：
拱形骨架植物护坡设计图，

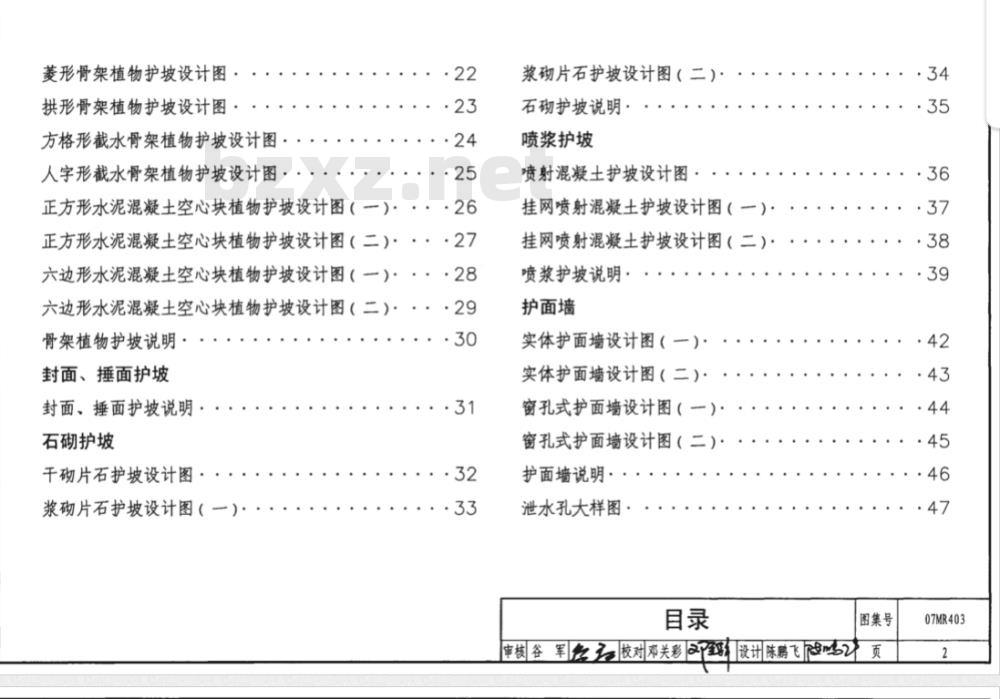

方格形截水骨架植物护坡设计图：人字形截水骨架植物护坡设计图，正方形水泥混凝土空心块植物护坡设计图（）：正方形水泥混凝土空心块植物护坡设计图（二）：22
六边形水泥混凝土空心块植物护坡设计图（一）：，.·28
六边形水泥混凝土空心块植物护坡设计图（二）：骨架植物护坡说明·
封面、捶面护坡
封面、捶面护坡说明：
石砌护坡
干砌片石护坡设计图：
浆砌片石护坡设计图（一）
浆砌片石护坡设计图（二）
石砌护坡说明·wwW.bzxz.Net
喷浆护坡
喷射混凝土护坡设计图
挂网喷射混凝土护坡设计图（一）挂网喷射混凝土护坡设计图（二）：喷浆护坡说明·
护面墙
实体护面墙设计图（一）
实体护面墙设计图（二）：
窗孔式护面墙设计图（一）：
窗孔式护面墙设计图（二）：
护面墙说明·
泄水孔大样图：
图集号
审核谷军校对邓关彩设讯陈鹏飞页
07MR403

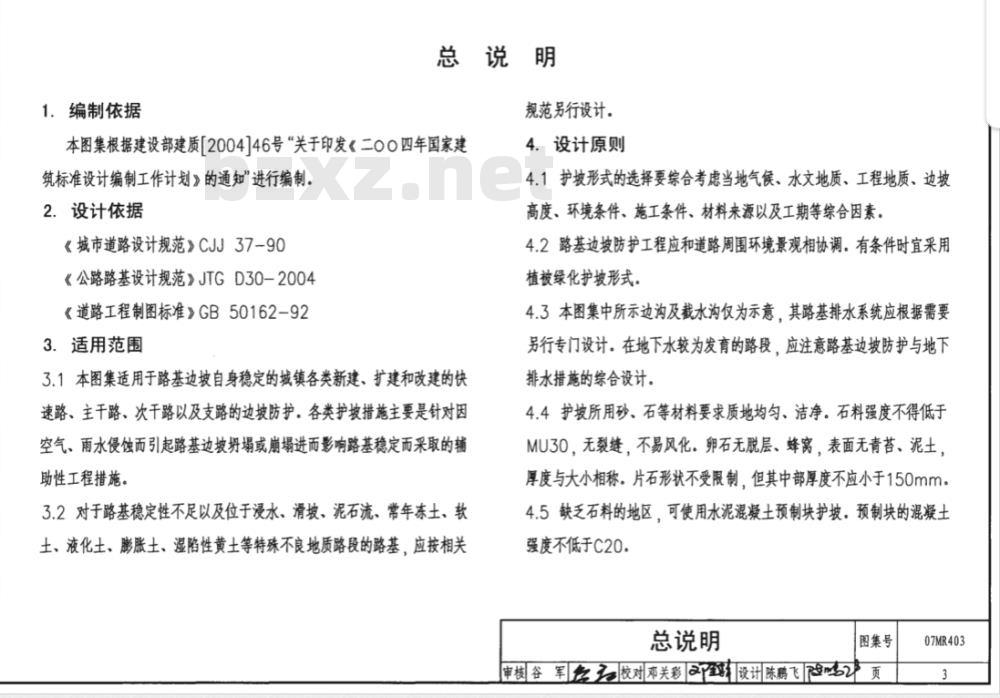

1.编制依据
总说明
规范另行设计。
本图集根据建设部建质200446号“关于印发《二00四年国家建筑标准设计编制工作计划》的通知进行编制。2.设计依据
《城市道路设计规范》CJJ37_90《公路路基设计规范》JTGD30-2004《道路工程制图标准》GB50162-923.适用范围
3.1本图集适用于路基边坡自身稳定的城镇各类新建、扩建和改建的快速路、主干路、次干路以及支路的边坡防护。各类护坡措施主要是针对因空气、雨水侵蚀而引起路基边坡舟塌或崩塌进而响路基稳定而采取的辅助性工程措施。
3.2对于路基稳定性不足以及位于浸水、滑坡、泥石流、常年冻土、软土、液化土、膨胀土、湿陷性黄土等特殊不良地质路段的路基，应按相关4.设计原则
4.1护坡形式的选择要综合考虑当地气候、水文地质、工程地质、边坡高度、环境条件、施工条件、材料来源以及工期等综合因素。4.2路基边坡防护工程应和道路周围环境景观相协调。有条件时宜采用植被绿化护坡形式。
4.3本图集中所示边沟及截水沟仅为示意，其路基排水系统应根据需要另行专门设计。在地下水较为发育的路段，应注意路基边坡防护与地下排水措施的综合设计。
4.4护坡所用砂、石等材料要求质地均匀、洁净。石料强度不得低于MU30，无裂缝，不易风化。卵石无脱层、蜂窝，表面无青苔、泥土，厚度与大小相称。片石形状不受限制，但其中部厚度不应小于150mm。4.5缺乏石料的地区，可使用水泥混凝土预制块护坡，预制块的混凝士强度不低于C20。
总说明
图集号
审核谷军经校对邓关彩到设计陈鹏飞页07MR403

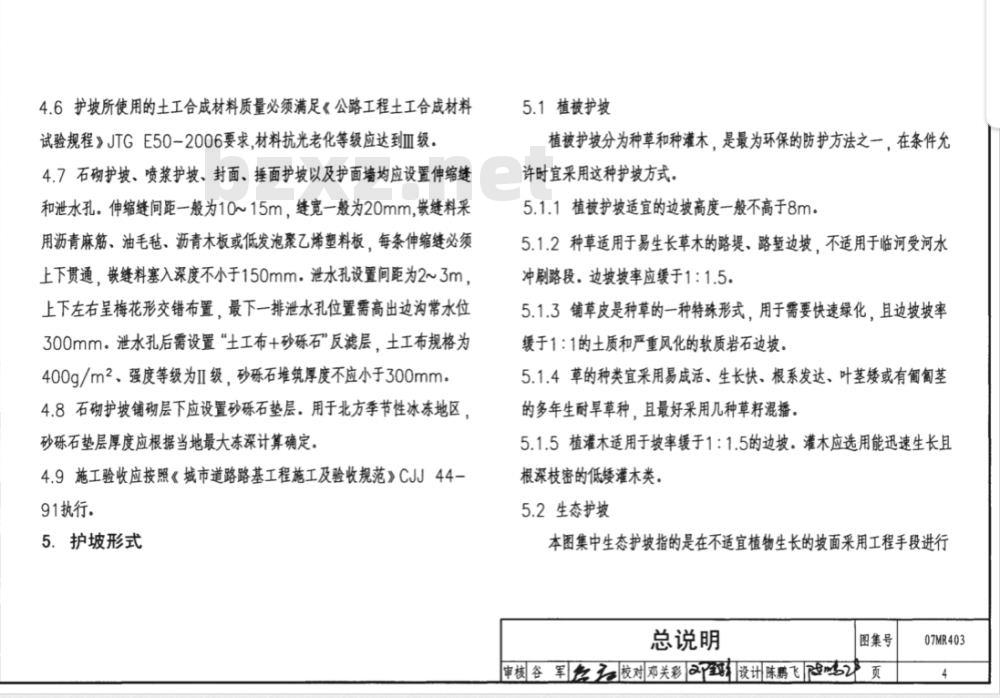

4.6护坡所使用的土工合成材料质量必须满足《公路工程土工合成材料试验规程》JTGE50一2006要求，材料抗光老化等级应达到Ⅲ级。4.7石砌护坡、喷浆护坡、封面、捶面护坡以及护面墙均应设置伸缩缝和泄水孔。伸缩缝间距一般为10~15m，缝宽一般为20mm，嵌缝料采用沥青麻筋、油毛毡、沥青木板或低发泡聚乙烯塑料板，每条伸缩缝必须上下贯通，嵌缝料塞入深度不小于150mm。泄水孔设置间距为2~3m，上下左右呈梅花形交错布置，最下一排泄水孔位置需高出边沟常水位300mm。泄水孔后需设置“土工布+砂砾石”反滤层，土工布规格为400g/m2、强度等级为II级，砂砾石堆筑厚度不应小于300mm。4.8石砌护坡铺砌层下应设置砂砾石垫层。用于北方季节性冰冻地区，砂砾石垫层厚度应根据当地最大冻深计算确定。4.9施工验收应按照《城市道路路基工程施工及验收规范》CJJ44-91执行。
5．护坡形式
5.1植被护坡
植被护坡分为种草和种灌木，是最为环保的防护方法之一，在条件允许时宜采用这种护坡方式。
5.1.1植被护坡适宜的边坡高度一般不高于8m。5.1.2种草适用于易生长草木的路堤、路堑边坡，不适用于临河受河水冲刷路段。边坡坡率应缓于1：1.5。5.1.3铺草皮是种草的一种特殊形式，用于需要快速绿化，且边坡坡率缓于1：1的土质和产重风化的软质岩石边坡。5.1.4草的种类宜采用易成活、生长快、根系发达、叶茎矮或有葡匐茎的多年生耐旱草种，且最好采用几种草籽混播。5.1.5植灌木适用于坡率缓于1：1.5的边坡。灌木应选用能迅速生长且根深枝密的低矮灌木类。
5.2生态护坡
本图集中生态护坡指的是在不适宜植物生长的坡面采用工程手段进行总说明
图集号
审核谷军石校对邓关彩设计陈鹏飞页07MR403

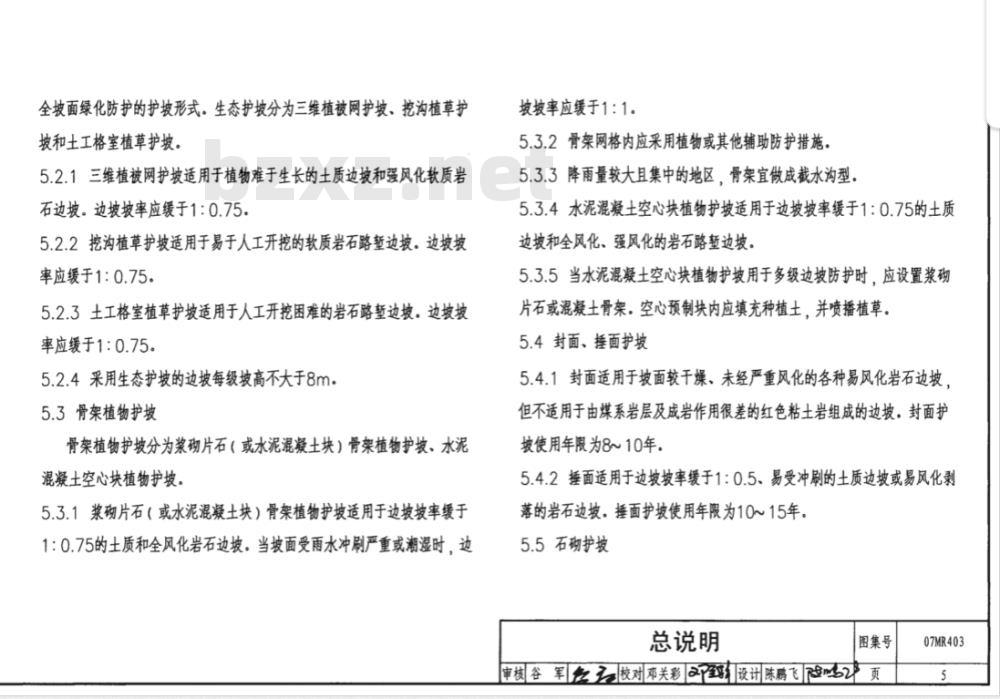

全坡面绿化防护的护坡形式。生态护坡分为三维植被网护坡、挖沟植草护坡和土工格室植草护坡
5.2.1三维植被网护坡适用于植物难于生长的土质边坡和强风化软质岩石边坡。边坡坡率应缓于1：0.755.2.2挖沟植草护坡适用于易于人工升挖的软质岩石路堑边坡。边坡坡率应缓于1：0.75。
5.2.3土工格室植草护坡适用于人工开挖困难的岩石路堑边坡。边坡坡率应缓于1：0.75。
5.2.4采用生态护坡的边坡每级坡高不大于8m。5.3骨架植物护坡
骨架植物护坡分为浆砌片石（或水泥混凝土块）骨架植物护坡、水泥混凝土空心块植物护坡。
5.3.1浆砌片石（或水泥混凝土块）骨架植物护坡适用于边坡坡率缓于1：0.75的土质和全风化岩石边坡。当坡面受雨水冲刷严重或潮湿时，边坡坡率应缓于1：1。
5.3.2骨架网格内应采用植物或其他辅助防护措施，5.3.3降雨量较大且集中的地区，骨架宜做成截水沟型。5.3.4水泥混凝土空心块植物护坡适用于边坡坡率缓于1：0.75的土质边坡和全风化、强风化的岩石路堑边坡。5.3.5当水泥混凝土空心块植物护坡用于多级边坡防护时，应设置浆砌片石或混凝土骨架：空心预制块内应填充种植土，并喷播植草。5.4封面、捶面护坡
5.4.1封面适用于坡面较干燥、未经严重风化的各种易风化岩石边坡但不适用于由煤系岩层及成岩作用很差的红色粘土岩组成的边坡。封面护坡使用年限为8~10年。
5.4.2握面适用于边坡坡率缓于1：0.5、易受冲刷的土质边坡或易风化剥落的岩石边坡.捶面护坡使用年限为10~15年。5.5石砌护坡
总说明
图集号
审核谷军红校对邓关彩设计陈鹏飞页07MR403
石护坡分为干砌片石护坡、浆砌片（卵）石护坡、5.5.1干砌片石护坡适用于边坡坡率缓于1：1.25的土（石）质、植被不易生长的路望边坡。边坡高度不宜高于8m5.5.2浆砌片（卵）石护坡适用于边坡坡率缓于1：1的易风化岩石路堑边坡以及植被不易生长的土质路堑边坡。边坡高度不宜高于8m5.5.3石料缺乏的地区可以采用预制水泥混凝土块代替片石。5.5.4铺层下应设置碎石或砂砾垫层，厚度不宜小于100mm。如果位于寒冷地区，垫层厚度应根据当地最大冻深计算确定。5.6喷浆护坡
喷浆护坡分为喷射混凝土护坡和挂网喷射混凝土护坡。5.6.1喷射混凝土护坡适用于边坡坡率缓于1：0.5、易风化但未遣风化的岩石路堑边坡。
5.6.2挂网喷射混凝土护坡适用于坡面为碎裂结构的硬质岩石路堑边坡。5.7护面墙
护面墙分为实体护面墙和窗孔式护面墙两种，5.7.1护面增适用于防护易风化或风化严重的软质岩石或较破碎岩石的路堑边坡以及坡面易受侵蚀的土质边坡。5.7.2实体护面墙防护的边坡坡率缓于1：0.5。5.7.3窗孔式护面墙防护的边坡坡率应缓于1：0.75，5.7.4单级护面墙的高度不宜超过10m5.7.5护面墙基础应设置在稳定的地基上，埋置深度应根据地质条件确定，一般不小于500mm：冰冻地区应埋置在冰冻深度以下不小于250mm；有流水地段，护面墙基础埋置深度应满足冲刷防护要求。总说明
图集号
审核谷军红校对邓关彩设计陈鹏飞页07MR403
护坡类型
植草护坡
适用条件
铺草皮护坡
三维植被网护坡
挖沟植草护坡
土工格室植草护坡
浆砌片石（或水泥混
凝土）骨架植物护坡
方格（人字）形截水骨架植物护坡水泥混凝土空心块植物护坡
（正方形或六边形）
封面护坡
捶面护坡
干砌片石护坡
浆砌片石护坡
喷射混凝土护坡
挂网喷射混凝土护坡
实体护面墙
窗孔式护面墙
边坡坡率
缓于1：1.5
缓于1：1
缓于1：0.75
缓于1：0.75
缓于1：0.75
护坡选用条件表
土（石）质
易于植被生长的土质边坡，不高于8m土质和严重风化的软质岩石边坡植物难于生长的土质和强风化软质岩石边坡易于人工开挖的软质岩石路堑边坡人工开挖困难的岩石路堑边坡
缓于1：0.75，当坡
面受雨水冲刷严重或
潮湿时应缓于1：1
缓于1：0.75
缓于1：0.5
缓于1：1.25
缓于1：1
缓于1：0.5
缓于1：0.5
缓于1：0.5
缓于1：0.75
土质和全风化岩石边坡
降雨量较大且集中的地区
土质和全风化、强风化的岩石路堑边坡坡面较干燥、未经严重风化的各种易风化岩石边坡易受冲刷的土质或风化剥落的岩石边坡土（石）质边坡、植被不易生长的路堑边坡所在页
13、14
15、16
17、18
24、25
33、34
易风化岩石路堑边坡和不易于植被生长的土质路堑边坡易风化但未风化的岩石路堑边坡坡面为碎裂结构的硬质岩石路堑边坡易风化或风化产严重的软质岩石或较破碎的路堑边坡以及坡面易受侵蚀的土质边坡
护坡选用条件表
审核谷军石校对张娜花州设计赵忠际纯图集号
37、38
42、43
44、45
07MR403
1.坡面植物选用原则
1.1适应当地气候条件。
1.2适应当地土壤条件（包括水分、PH值、土壤性质等）。坡面植物选用说明
加拿大早熟禾、白颖苔草、颖茅苔草。2.3西北地区：野牛草、林地早熟禾、草地早熟禾、白三叶、葡匐剪股颖、加拿大早熟禾、颖茅苔草、狗牙根草（温暖处）、羊茅、白颖苔草、高羊茅、1.3抗逆性强（包括抗早性、抗热性、抗寒性、抗贫痛性、抗病虫害性等）。1.4易成活，叶茎矮，根系发达，生长迅速，能在短时期内覆盖坡面。1.5适应粗放管理，能生产适量种子。1.6种子易得且成本合理。
2．常用坡面植物
2.1东北地区：野牛草、结缕草、紫羊茅、羊茅、葡甸幕股颖、草地早熟禾、白三叶、林地早熟禾、早熟禾、小糠草、高羊茅、异穗苔草、加拿大早熟禾、白颖苔草。
2.2华北地区：野牛草、林地早熟禾、草地早熟禾、白三叶、葡甸葛股颖、结缕草、小糠草、紫羊茅。
2.4西南地区：假俭草、紫羊茅、草地早熟禾、白三叶、羊茅、双穗雀稗、高羊茅、小糠草、弓果奏、竹节草、马蹄金、狗牙根草、香根草、多年生黑麦草。
2.5华中、华东地区：假俭草、紫羊茅、草地早熟禾、白三叶、双穗雀稗、小糠草、细叶结缕草、葡甸葛股颖、马尼拉结缕草、香根草、结缕草、早熟禾、狗牙根草。
2.6华南地区：白三叶、假俭草、两耳草、中华结缕草、双穗雀稗、马蹄金、马尼拉结缕草、细叶结缕草、弓果、香根草、沟叶结缕草、狗牙根草。坡面植物选用说明
审核谷军校对张娜州设计陈军车图集号
07MR403
喷播植草
每100m2坡面主要工程数量表
回填改良土
喷播植草
无纺布
已成坡面线
回填改良土
植草护坡横断面图
说明：
1.本图尺寸单位除注明外均以mm计，2.当坡面土质适合草种生长时，可以不回填改良土。3.非雨季施工时，则不害用无纺布或其他材料夏益，4.边沟仅为示意，
植草护坡设计图
审核谷军校对张期设计陈军车
图集号
07MR403
说明：
竹扦钉固草皮坡面布置图
1.本图尺寸单位除注明外均以mm计，2.当坡面土质适合草种生长时，可以不回填改良土，竹扦幕出草皮表面《20
回填改良土
竹扦，扦长200~300，扦粗20~30铺草皮护坡横断面图
每100m2坡面主要工程数量表
回填改良土
铺草皮护坡设计图
（根）
图集号
审核谷军红校对张娜光州设计陈军车页
07MR403
1.材料要求
植被护坡说明
1.1.4粘合剂可选用纤维素或胶液。粘合剂应与保水剂相互匹配而不削弱1.1植草护坡一般是由草种、木纤维、保水剂、粘合剂、肥料、染色剂等与水组成的混合物。其材料配比一般是每平方米用水4000ml，纤维200g，粘合剂（纤维素）3～6g，保水剂、复合肥及草种根据具体情况而定。1.1.1草种应根据气候区划进行选用，应具有优良的抗逆性，并采用两种以上的草种进行混播。
1.1.2木纤维由天然林木加工后的剩余物再经特殊加工制成，加工纤维的长短和粗细比例应达到合适的纤维分离度，保证喷播层有良好的交织性能。为此，加工纤维时应搭配选用一定量的针叶树种原料。纸浆和泥炭土也可作为木纤维的代替材料。选用纸浆时注意pH值不能过大，以及纸浆中不能含有对草种萌芽、生长有害的物质。1.1.3保水剂一般常用合成聚合物系列，如丙烯酸、丙烯酰胺共聚物等。各自功能，同时也要求对草坪和环境无害。1.1.5根据土壤肥力状况，喷播时配以草坪植物种子萌芽和幼苗前期生长所需的营养元素，一般采用氨、磷、钾复合肥。1.1.6染色剂染色是为了提高喷播时的可见性，便于喷播者观察喷播层的厚度和均匀性。可用木纤维事先染成草绿色或根据需要喷播时在搅拌箱中加染色剂进行着色。喷播时也可直接用不染色的原色木纤维。1.2草皮应具有优良的抗逆性。草皮块厚度为20~30mm，草皮可切成长x宽为300mmX300mm大小的方块。2.施工工序
2.1植草护坡施工工序
平整坡面（人工整平，清除所有岩石、碎泥块、植物、垃圾，回填改良植被护坡说明
审核谷军校对张娜光州设计陈军车图集号
07MR403
