【其他行业标准】 额定电压3.6/6kV及以下电动潜油泵电缆 第4部分：电动潜油泵圆形电力电缆

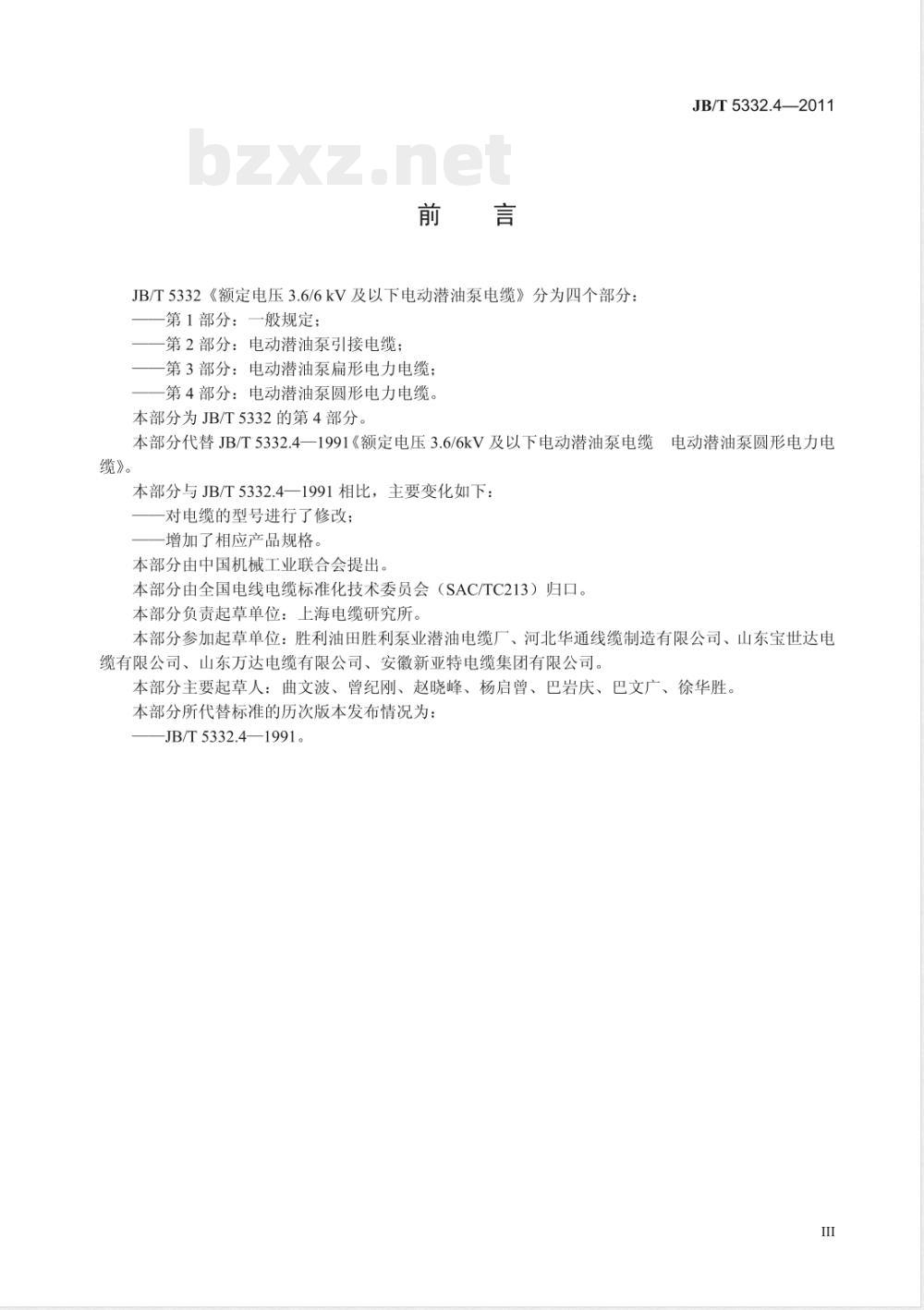

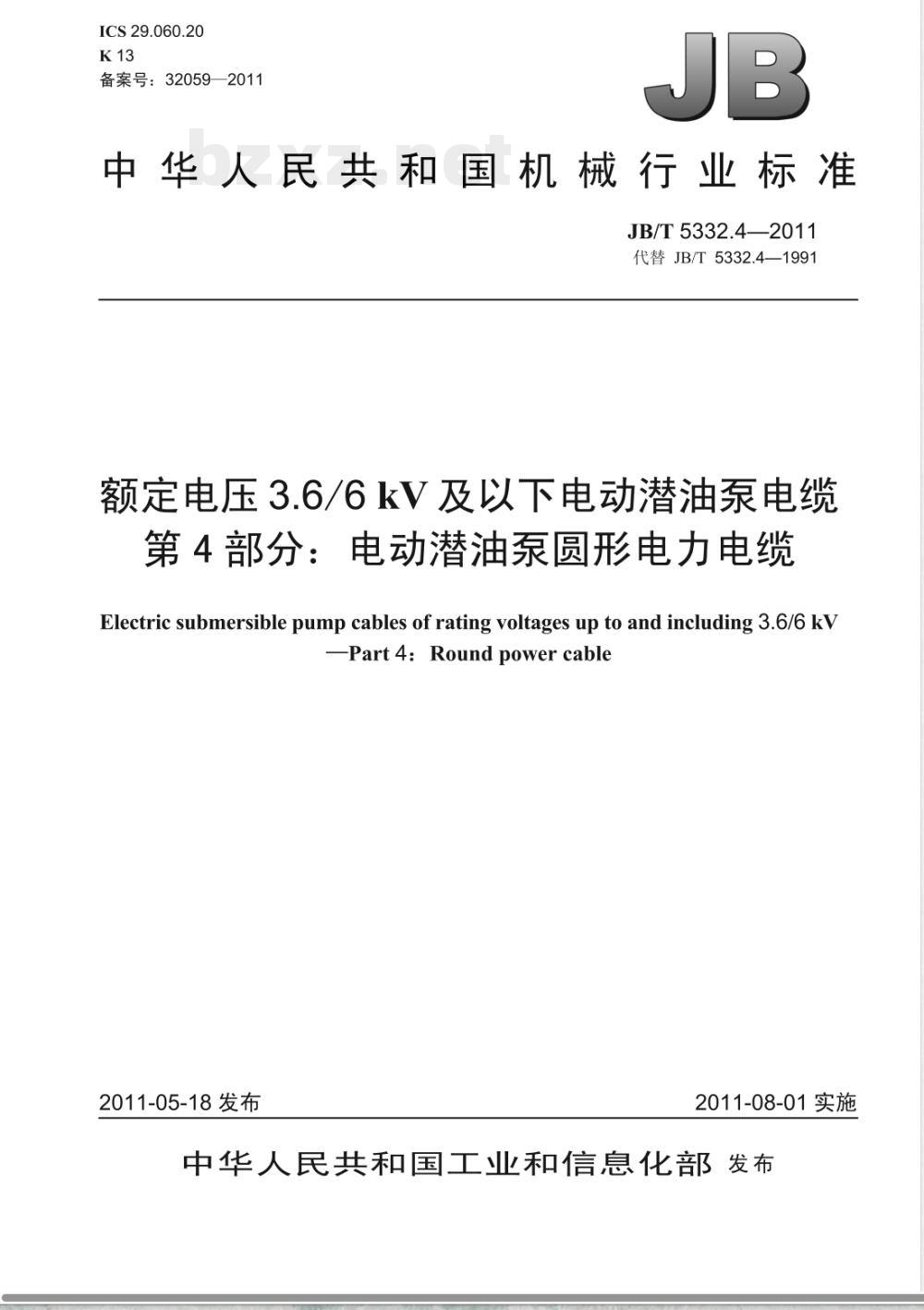

JB/T5332.4—2011 中华人民共和国机械行业标准 额定电压3.6/6kV及以下电动潜油泵电缆第4部分：电动潜油泵圆形电力电缆 Electric submersible pump cables of rating voltages up to and including 3.6/6 kV-Part 4: Round power cable 发布日期：2011-05-18 实施日期：2011-08-01 工业和信息化部发布 ICS 29.060.20 备案号：32059—2011 前言 JB/T5332《额定电压3.6/6kV及以下电动潜油泵电缆》分为四个部分：第1部分：一般规定；第2部分：电动潜油泵引接电缆；第3部分：电动潜油泵扁形电力电缆；第4部分：电动潜油泵圆形电力电缆。本部分为JB/T5332的第4部分。 本部分代替JB/T5332.4—1991《额定电压3.6/6kV及以下电动潜油泵电缆》。本部分与JB/T5332.4—1991相比，主要变化如下：对电缆的型号进行了修改；增加了相应产品规格。 本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：胜利油田胜利泵业潜油电缆厂、河北华通线缆制造有限公司、山东宝世达电缆有限公司、山东万达电缆有限公司、安徽新亚特电缆集团有限公司。本部分主要起草人：曲文波、曾纪刚、赵晓峰、杨启曾、巴岩庆、巴文广、徐华胜。本部分所代替标准的历次版本发布情况为：-JB/T5332.4—1991。 1 范围 JB/T5332.4—2011的本部分规定了额定电压3.6/6kV及以下电动潜油泵圆形电力电缆的使用特性、型号、规格、技术要求和检验。 本部分适用于额定电压3.6/6kV及以下电动潜油（潜水、潜卤）泵机组用圆形电力电缆。圆形电力电缆下端与引接相连，上端与地面控制柜相连。 2 规范性引用文件 下列文件中的条款通过JB/T5332.4—2011的本部分的引用而成为本部分的条款。 GB/T 2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量机械性能试验 GB/T 2952.1—2008 电缆外护层 第1部分：总则 GB/T 3048.4—2007 电线电缆电性能试验方法 第4部分：导体直流电阻试验 GB/T 3048.5—2007 电线电缆电性能试验方法 第5部分：绝缘电阻试验 GB/T 3048.8—2007 电线电缆电性能试验方法 第8部分：交流电压试验 GB/T 4909.2—2009 裸电线试验方法 第2部分：尺寸测量 JB/T 5332.1—2011 额定电压3.6/6kV及以下电动潜油泵电缆 第1部分：一般规定 3 使用特性 3.1 额定电压Uo/U为1.8/3kV和3.6/6kV。 3.2 电缆导体长期允许工作温度和井下允许环境温度按表2的规定。 3.3 圆形电缆适用于油管与套管空隙较小的场合。 3.4 敷设时弯曲半径应不小于500mm。 3.5 聚丙烯绝缘电缆敷设的环境温度应不低于-20℃。 4 型号 电缆产品的型号见表1。 表1 型号及名称 - 聚丙烯绝缘、丁腈橡胶内护套、蒙乃尔钢带联锁铠装潜油泵圆形电力电缆：QYPNYM、QYPNYX - 聚丙烯绝缘、丁腈橡胶内护套、不锈钢带联锁铠装潜油泵圆形电力电缆：QYPFYM、QYPFYX - 聚丙烯绝缘、聚氯乙烯复合物内护套、蒙乃尔钢带联锁铠装潜油泵圆形电力电缆：QYPYM、QYPYX - 聚丙烯绝缘、聚氯乙烯复合物内护套、不锈钢带联锁铠装潜油泵圆形电力电缆：QYPFY、QYPFYX（注：原文型号略有重叠，依逻辑整理) - 其他型号包括聚丙烯绝缘、交联聚乙烯绝缘、乙丙橡胶绝缘、氯磺化聚乙烯内护套等多种组合，涵盖了丁腈橡胶、聚氯乙烯、乙丙橡胶等内护套及蒙乃尔钢带、不锈钢带、镀锌钢带等铠装形式。具体详见规格表。 5 规格 电缆的规格见表2。 表2 规格参数 - 额定电压：1.8/3kV 或 3.6/6kV - 芯数及导体标称截面积：16, 20, 35, 40, 50 mm² - 导体长期允许工作温度：100℃, 140℃, 150℃ - 井下允许环境温度：90℃, 120℃, 20℃ - 绝缘电阻最小值：2000 MΩ·km 6 技术要求 6.1 电缆的结构尺寸见表3。导体结构及性能应符合JB/T5332.1—2011中表1的规定。 表3 结构尺寸 - 额定电压：1.8/3.6kV 或 3.6/6kV - 导体标称截面积：16, 20, 35, 40, 50 mm² - 绝缘标称厚度：1.9 mm 至 2.3 mm - 内护套标称厚度：2.0 mm - 钢带标称厚度：≥0.5 mm 6.2 电缆的技术要求应符合表4的规定。 表4 试验项目 1. 结构尺寸 1.1 导体结构 (依据 JB/T5332.1—2011) 1.2 绝缘厚度 (依据 JB/T5332.1—2011) 1.3 内护层厚度 (依据 JB/T5332.1—2011) 1.4 耐油垫层 (依据 JB/T5332.1—2011) 1.5 铠装层 (依据 JB/T5332.1—2011) 1.6 外形尺寸 (依据 JB/T5332.1—2011) 2. 电气性能 2.1 导体电阻 (依据 JB/T5332.1—2011) 2.2 绝缘电阻 (依据 JB/T5332.1—2011) 2.3 电压试验 (依据 JB/T5332.1—2011) 2.4 泄漏电流试验 (依据 JB/T5332.1—2011) 2.5 4h高电压试验 (依据 JB/T5332.1—2011) 3. 机械物理性能 3.1 绝缘性能 (依据 JB/T5332.1—2011) 3.2 内护套机械物理性能 (依据 JB/T5332.1—2011) 3.3 外护套标称厚度 (依据 JB/T5332.1—2011)
