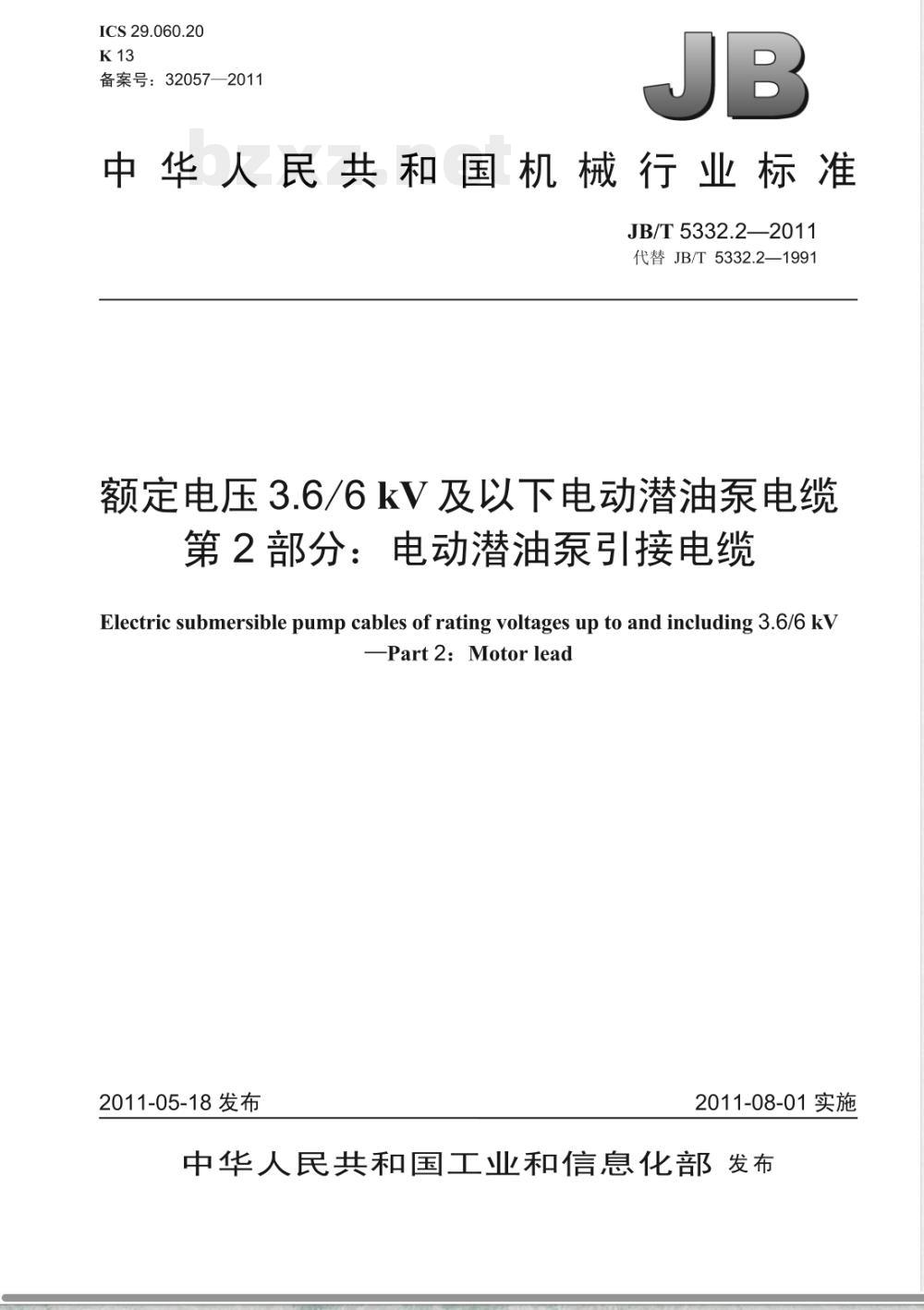

【其他行业标准】 额定电压3.6/6kV及以下电动潜油泵电缆 第2部分：电动潜油泵引接电缆

ICS 29.060.20
备案号：32057—2011
中华人民共和国机械行业标准bZxz.net
JB/T5332.2—2011
代替JB/T5332.2—1991
额定电压3.6/6kV及以下电动潜油泵电缆第2部分：电动潜油泵引接电缆
Electric submersible pump cables of rating voltages up to and including 3.6/6 kV-Part2：Motorlead
2011-05-18 发布
2011-08-01实施

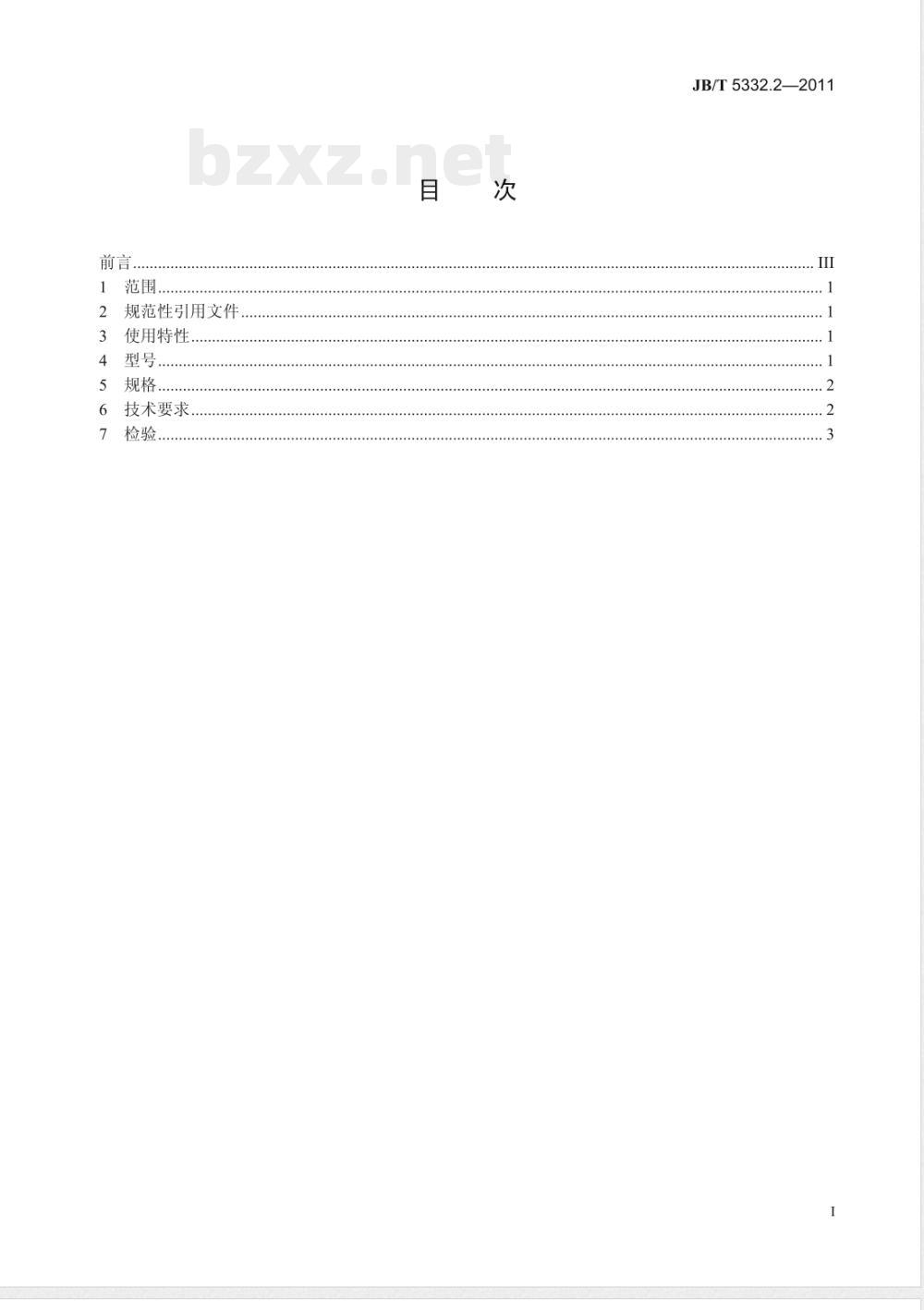

中华人民共和国工业和信息化部发布前言，
规范性引用文件
使用特性，
技术要求
检验，
JB/T5332.2—2011

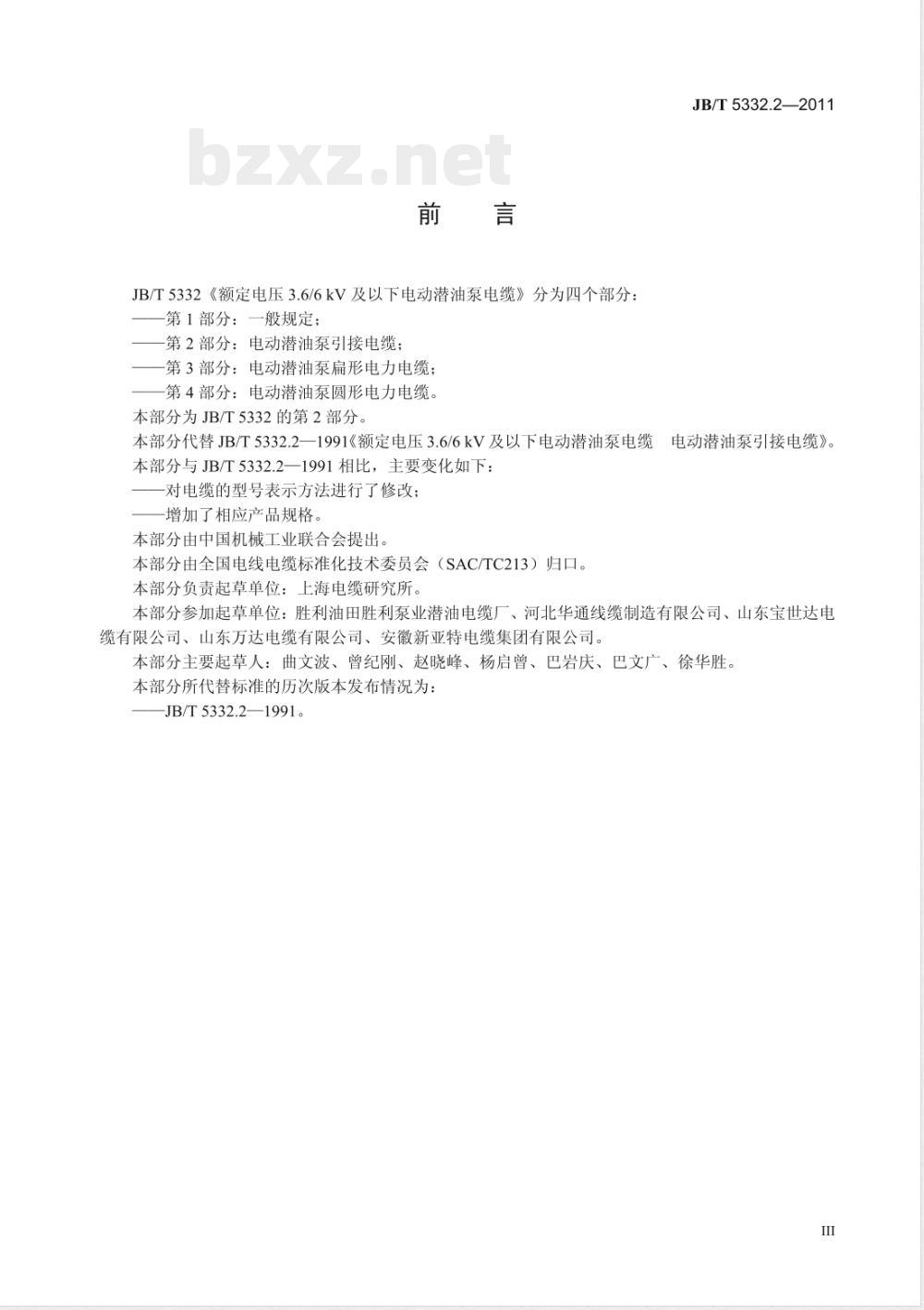

JB/T5332《额定电压3.6/6kV及以下电动潜油泵电缆》分为四个部分：第1部分：一般规定；
第2部分：电动潜油泵引接电缆；第3部分：电动潜油泵扁形电力电缆；第4部分：电动潜油泵圆形电力电缆。本部分为JB/T5332的第2部分。
JB/T5332.2—2011
本部分代替JB/T5332.2—1991《额定电压3.6/6kV及以下电动潜油泵电缆电动潜油泵引接电缆》。
本部分与JB/T5332.2一1991相比，主要变化如下：-对电缆的型号表示方法进行了修改；增加了相应产品规格
本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：胜利油田胜利泵业潜油电缆厂、河北华通线缆制造有限公司、山东宝世达电缆有限公司、山东万达电缆有限公司、安徽新亚特电缆集团有限公司。本部分主要起草人：曲文波、曾纪刚、赵晓峰、杨启曾、巴岩庆、巴文广、徐华胜。本部分所代替标准的历次版本发布情况为：JB/T5332.2—1991。
1范围
JB/T5332.2—2011
额定电压3.6/6kV及以下电动潜油泵电缆第2部分：电动潜油泵引接电缆
JB/T5332的本部分规定了额定电压3.6/6kV及以下电动潜油泵引接电缆的使用特性、型号、规格、技术要求和检验。
本部分适用于额定电压3.6/6kV及以下电动潜油（潜水、潜卤）泵机组用引接电缆。引接电缆下端与潜没式电动机接线盒相连，上端与馈电用电力电缆相连。2规范性引用文件
下列文件中的条款通过JB/T5332的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2951.11一2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验（IEC60811-1-1：2001，IDT）GB/T2952.1—2008
8电缆外护层第1部分：总则
GB/T3048.4一2007电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T3048.5—2007
电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.8—2007
电线电缆电性能试验方法第8部分：交流电压试验（IEC60060-1：1989，NEQ）
GB/T4909.2—2009
JB/T5332.1—2011
3使用特性
裸电线试验方法第2部分：尺寸测量额定电压3.6/6kV及以下电动潜油泵电缆第1部分：一般规定3.1额定电压Uo/U为1.8/3kV和3.6/6kV。3.2电缆导体长期允许工作温度和井下允许环境温度按表2的规定。4型号
电缆产品的型号见表1。
QYJYEN
QYJYEE
QYJYEH
QYJYEQ
QYJYFQ
QYJYENM
聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘丁睛橡胶内护套镀锌钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘乙丙橡胶内护套镀锌钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘氯磺化聚乙烯内护套镀锌钢带联锁铠装潜油泵弓引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘铅内护套镀锌钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/可熔性聚四氟乙烯组合绝缘铅内护套镀锌钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘丁睛橡胶内护套蒙乃尔钢带联锁铠装潜油泵引接电缆JB/T5332.2—2011
QYJYEEM
QYJYEHM
QYJYEQM
QYJYFQM
QYJYENX
QYJYEEX
QYJYEHX
QYJYEQX
QYJYFQX
表1（续）
聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘乙丙橡胶内护套蒙乃尔钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘氯磺化聚乙烯内护套蒙乃尔钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘铅内护套蒙乃尔钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/可熔性聚四氟乙烯组合绝缘铅内护套蒙乃尔钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘丁腈橡胶内护套不锈钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘乙丙橡胶内护套不锈钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘氯磺化聚乙烯内护套不锈钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/乙丙橡胶组合绝缘铅内护套不锈钢带联锁铠装潜油泵引接电缆聚酰亚胺-氟46复合薄膜/可熔性聚四氟乙烯组合绝缘铅内护套不锈钢带联锁铠装潜油泵引接电缆电缆的规格见表2。
额定电压
QYJYENM、QYJYEN、
QYJYENX
QYJYEEM、QYJYEE、
QYJYEEX、
QYJYEHM、QYJYEH、QYJYEHX、
QYJYEQM、QYJYEQ、
QYJYEQX
QYJYFQM、QYJYFQ、
QYJYFQX
技术要求
电缆的结构尺寸见表3。
导体标称截面积
10，13，16，20
10，13，16，20，35
导体结构及性能应符合JB/T5332.1一2011中表1的规定。表3
额定电压
导体标称截面积
绝缘标称厚度
内护套标称厚度
电缆导体长期
允许工作温度
并下允许
20℃绝缘电阻
环境温度
钢带标称厚度
最小值
M2·km
电缆外形尺寸
≤12×30
≤12.5×31
≤13×36
≤15×39
≤17×45
≤13×37.4
≤16×40.4
≤18×46.4
6.2电缆的技术要求应符合表4的规定序号
项目名称
结构尺寸
导体结构
绝缘厚度
内护层厚度
耐油垫层
铠装层
外形尺寸
电气性能
导体电阻
绝缘电阻
电压试验
泄漏电流试验
4h高电压试验
电缆机械物理性能
绝缘性能
内护套机械物理性能
特殊试验
绞合导体密封性能试验
高温高压试验
铠装层弯曲试验
7检验
条文号
表3和JB/T5332.1—2011中5.1.3表3和JB/T5332.1—2011中5.2.3表3和JB/T5332.1—2011中5.3.4JB/T5332.1—2011中5.5
表3和JB/T5332.1—2011中5.6.1表3和JB/T5332.1—2011中5.7.1JB/T5332.1—2011中5.7.2
JB/T5332.1—2011中5.7.3
JB/T5332.1—2011中5.7.9
JB/T5332.1—2011中5.7.4
JB/T5332.1—2011中5.7.10
JB/T5332.1—2011中5.7.7
JB/T5332.1—2011中5.7.8
JB/T5332.1—2011中5.7.6
JB/T5332.1—2011中5.7.5
JB/T5332.1—2011中5.7.11
电缆应按表4规定的项目进行检验试验类型
JB/T5332.2—2011
试验方法
GB/T4909.2—2009
GB/T2951.11—2008
GB/T2951.11—2008
GB/T 2951.11—2008
GB/T2952.1—2008
GB/T2951.11—2008
GB/T3048.4—2007
GB/T3048.5—2007
GB/T3048.8—2007
JB/T5332.1—2011中附录E
GB/T3048.8—2007
JB/T5332.1—2011中6.9
JB/T5332.1—2011中6.11
JB/T5332.1—2011中附录A
JB/T5332.1—2011中附录B
JB/T5332.1—2011中附录C
中华人民共和国
机械行业标准
额定电压3.6/6kV及以下电动潜油泵电缆第2部分：电动潜油泵引接电缆
JB/T5332.2—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2011年11月第1版第1次印刷
定价：12.00元
书号：15111·10187
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
