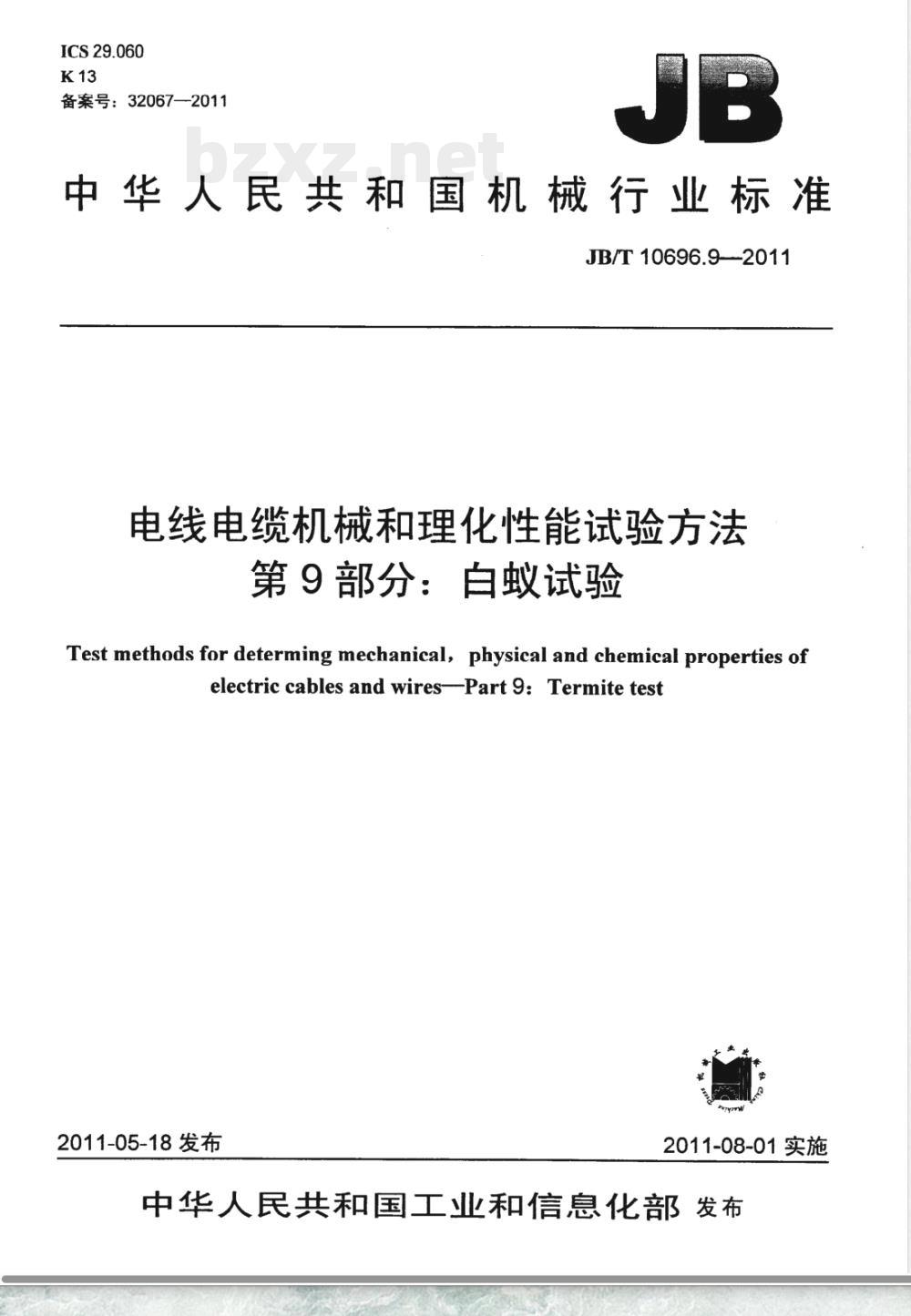

【其他行业标准】 电线电缆机械和理化性能试验方法 第9部分：白蚁试验

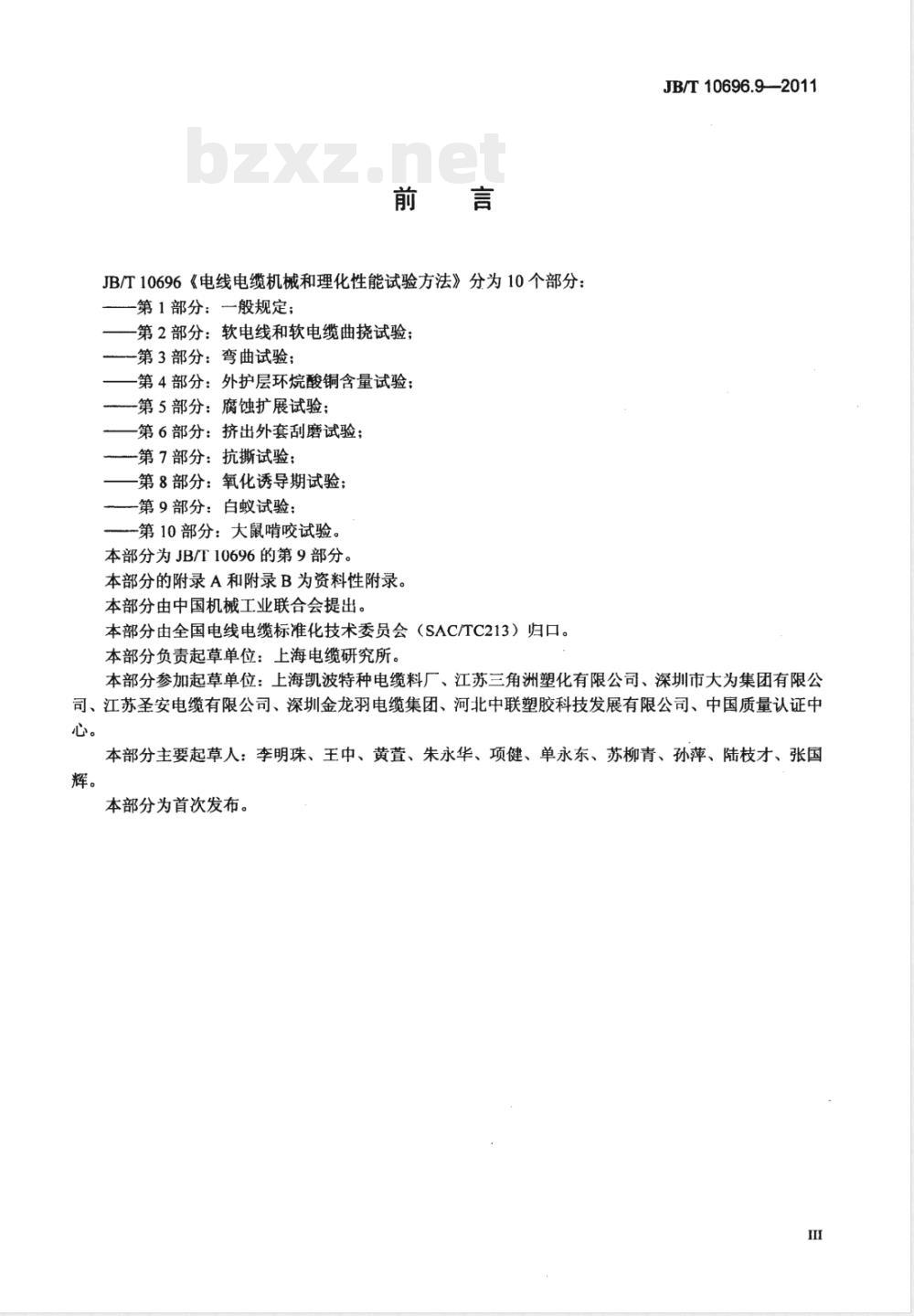

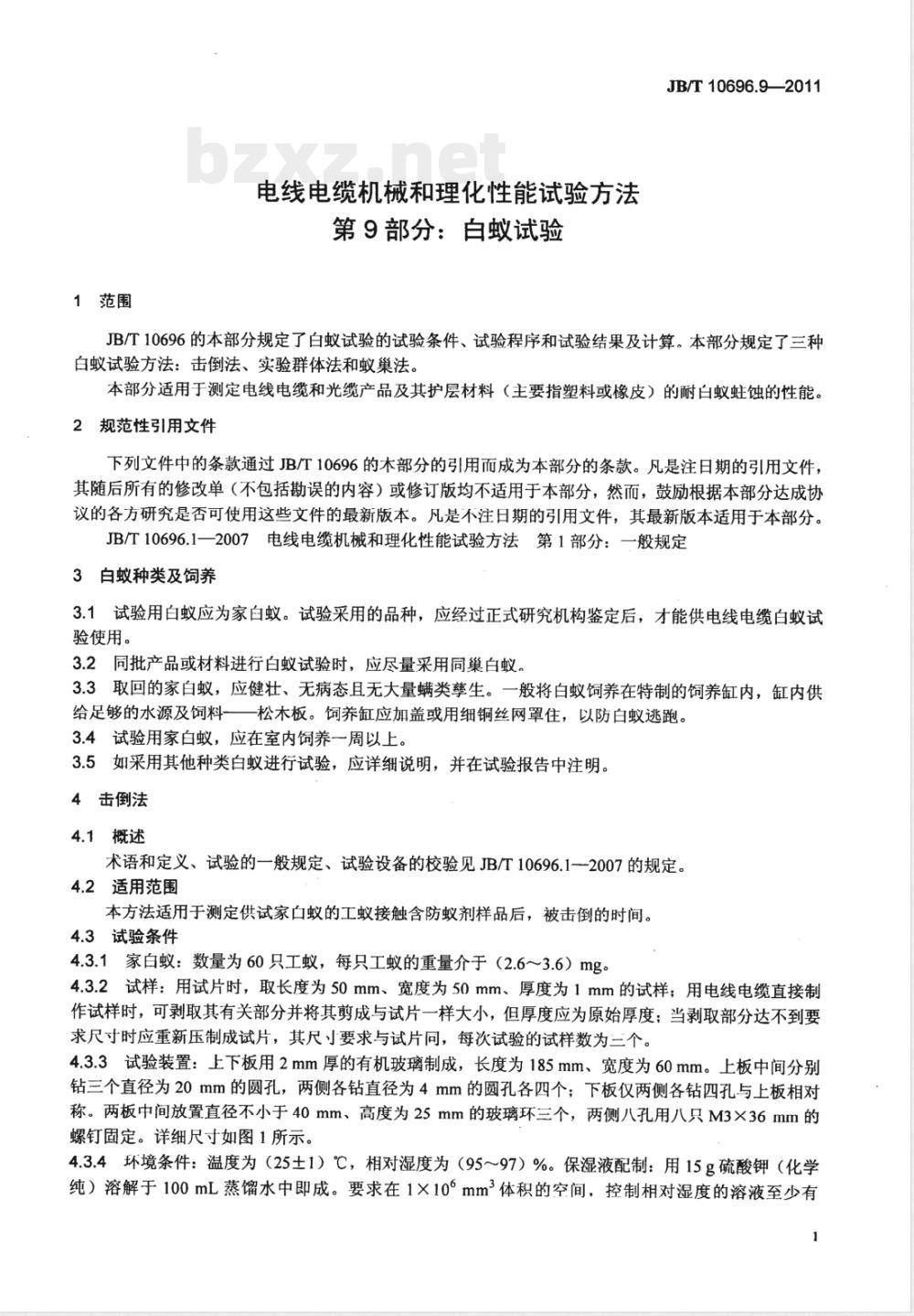

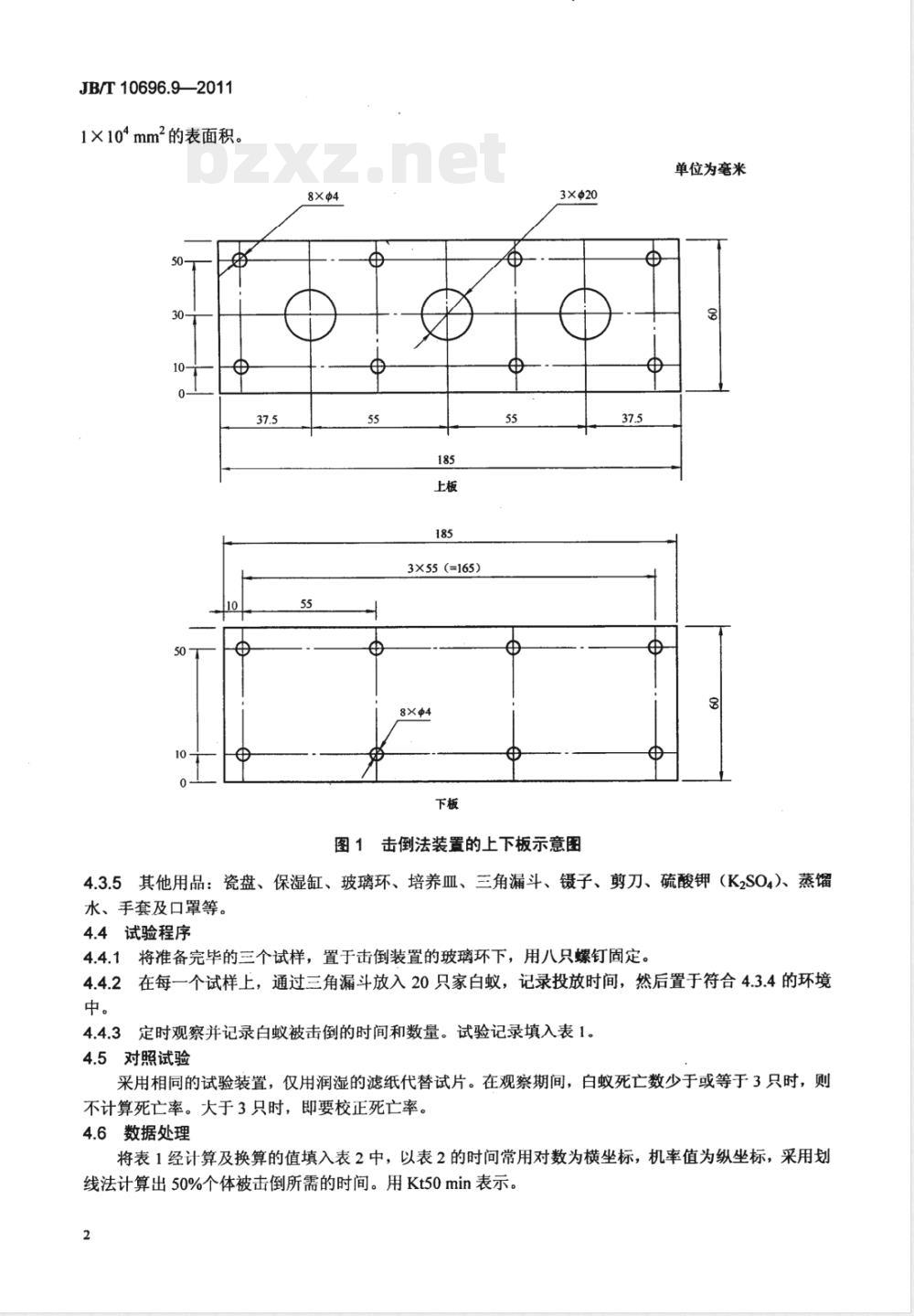

JB/T10696.9-2011 电线电缆机械和理化性能试验方法 第9部分：白蚁试验 Test methods for determining mechanical, physical and chemical properties of electric cables and wires-Part 9: Termite test 备案号：32067—2011 发布日期：2011-05-18 实施日期：2011-08-01 发布单位：中华人民共和国工业和信息化部 【前言】 JB/T10696《电线电缆机械和理化性能试验方法》分为10个部分：第1部分：一般规定；第2部分：软电线和软电缆曲挠试验；第3部分：弯曲试验；第4部分：外护层环烷酸铜含量试验；第5部分：腐蚀扩展试验；第6部分：挤出外套刮磨试验；第7部分：抗撕试验；第8部分：氧化诱导期试验；第9部分：白蚁试验；第10部分：大鼠啃咬试验。 本部分为JB/T10696的第9部分。本部分的附录A和附录B为资料性附录。本部分由中国机械工业联合会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：上海凯波特种电缆料厂、江苏三角洲塑化有限公司、深圳市大为集团有限公司、江苏圣安电缆有限公司、深圳金龙羽电缆集团、河北中联塑胶科技发展有限公司、中国质量认证中心。本部分主要起草人：李明珠、王中、黄萱、朱永华、项健、单永东、苏柳青、孙萍、陆枝才、张辉。本部分为首次发布。 1 范围 JB/T10696.9-2011 规定了白蚁试验的试验条件、试验程序和试验结果及计算。本部分规定了三种白蚁试验方法：击倒法、实验群体法和蚁巢法。本部分适用于测定电线电缆和光缆产品及其护层材料（主要指塑料或橡皮）的耐白蚁蛀蚀的性能。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分；凡是不注日期的引用文件，其最新版本适用于本部分。 JB/T10696.1-2007 电线电缆机械和理化性能试验方法 第1部分：一般规定。 3 白蚁种类及饲养 3.1 试验用白蚁应为家白蚁。试验采用的品种应经过正式研究机构鉴定后，才能供电线电缆白蚁试验使用。 3.2 同批产品或材料进行白蚁试验时，应尽量采用同巢白蚁。 3.3 取回的家白蚁应健壮、无病态且无大量螨类寄生。一般将白蚁饲养在特制的饲养缸内，缸内供给足够的水源及饲料（如松木板）。饲养缸应加盖或用细铜丝网罩住，以防白蚁逃跑。 3.4 试验用家白蚁应在室内饲养一周以上。 3.5 如采用其他种类白蚁进行试验，应详细说明，并在试验报告中注明。 4 击倒法 4.1 概述 术语和定义、试验的一般规定、试验设备的校验见JB/T10696.1-2007的规定。 4.2 适用范围 本方法适用于测定供试家白蚁的工蚁接触含防蚁剂样品后，被击倒的时间。 4.3 试验条件 4.3.1 家白蚁：数量为60只工蚁，每只工蚁的重量介于（2.6～3.6）mg。 4.3.2 试样：用试片时，取长度为50mm、宽度为50mm、厚度为1mm的试样；用电线电缆直接制作试样时，可剥取其有关部分并将其剪成与试片一样大小，但厚度应为原始厚度；当剥取部分达不到要求尺寸时应重新压制成试片，其尺寸要求与试片同，每次试验的试样数为三个。 4.3.3 试验装置：上下板用2mm厚的有机玻璃制成，长度为185mm、宽度为60mm。上板中间分别钻三个直径为20mm的圆孔，两侧各钻直径为4mm的圆孔各四个；下板仅两侧各钻四孔与上板相对称。两板中间放置直径不小于40mm、高度为25mm的玻璃环三个，两侧八孔用八只M3×36mm的螺钉固定。 4.3.4 环境条件：温度为（25±1）℃，相对湿度为（95～97）%。保湿液配制：用15g硫酸钾（化学纯）溶解于100mL蒸馏水中即成。要求在一定体积的空间内，控制相对湿度的溶液至少有一定面积的表面积。 4.3.5 其他用品：瓷盘、保湿缸、玻璃环、培养皿、三角漏斗、镊子、剪刀、硫酸钾（K2SO4）、蒸馏水、手套及口罩等。 4.4 试验程序 4.4.1 将准备完毕的三个试样，置于击倒装置的玻璃环下，用八只螺钉固定。 4.4.2 在每一个试样上，通过三角漏斗放入20只家白蚁，记录投放时间，然后置于符合4.3.4的环境中。 4.4.3 定时观察并记录白蚁被击倒的时间和数量。试验记录填入表1。 4.5 对照试验 采用相同的试验装置，仅用润湿的滤纸代替试片。在观察期间，白蚁死亡数少于或等于3只时，则不计算死亡率。大于3只时，即要校正死亡率。 4.6 数据处理 将表1经计算及换算的值填入表2中，以表2的时间常用对数为横坐标，机率值为纵坐标，采用划线法计算出50%个体被击倒所需的时间。用Kt50min表示。 【表1 击倒白蚁数试验记录包含：样品号、投试时间、投试白蚁数、击倒时间、击倒白蚁数、击倒百分率、温度、湿度、试验员等。】 【表2 试验数据换算表包含：样品名称、型号、规格、药物名称、含量、检查击倒时间、机率值等。】 5 实验群体法 5.1 概述 术语和定义、试验的一般规定、试验设备的校验见JB/T10696.1-2007的规定。 5.2 适用范围 本方法适用于经药物或未经药物处理过的电线电缆产品及其护层材料。 5.3 试验条件 5.3.1 家白蚁10g，其中兵蚁数不应超过10%。 5.3.2 饲养缸为直径100mm、高度100mm的带盖玻璃器皿。 5.3.3 试样：当用试片时，长度为80mm、宽度为25mm、厚度为2mm共三个；当用电线时，长度为300mm共三段；当用电缆时，长度为90mm，共三段。 5.3.4 其他用品：解剖显微镜、测微尺、烘箱、天平、量杯、瓷盘等。 5.4 试验程序 5.4.1 将电线电缆两端头用环氧树脂封闭。 5.4.2 将家白蚁的巢片切割成（5～10）mm的碎片，置于120℃烘箱中烘1h，称取150g干巢碎片放入饲养缸中，加入90mL蒸馏水，然后置于（40～60）℃的恒温箱中，使之受潮均匀后取出，冷却供用。 5.4.3 将试样垂直置于试验缸内（电线试样应折至与电缆一样的长度），留1/5试样露出巢片之上，各放入10g白蚁，盖好并置于（26～27）℃的环境中。试验周期为三个月，每周检查外观一次，记录白蚁活动情况。 5.4.4 若为药物试片或药物电线电缆，出现大量白蚁中毒死亡即告试验结束；若为无毒材料或产品，出现大量螨类或霉菌繁殖，影响试验，则应重新试验并在报告中注明。 5.5 试验结果 白蚁蛀蚀等级按表3评定。 【表3 白蚁蛀蚀等级】 1. 试片（材料）被蛀描述： - 1级：试样表面及沿边均未见白蚁蛀蚀的齿痕 - 2级：试样表面及沿边蛀蚀呈粗糙表面，但没有凹痕或凹痕深度在1mm以内 - 3级：试样表面或沿边有明显蛀痕，且有凹陷，沿边蛀蚀深度在（1~2）mm之间 - 4级：试样表面或沿边大部分出现蛀蚀，沿边蚀深度已大于2mm或表面出现穿孔 2. 电线电缆（产品）被描述： - 1级：电线电缆表面均未见白蚁蛀蚀的齿痕 - 2级：电线电缆表面被白蚁蛀蚀面积较小，深度小于护层厚度的1/3 - 3级：电线电缆表面蛀蚀较广，某处蛀蚀深度等于或大于护层厚度的1/3 - 4级：电线电缆表面护层已被蛀穿 注：试验样品的等级评定，以试样中被蛀蚀最严重的等级为准。 5.6 数据处理 6 蚁巢法 6.1 概述 术语和定义、试验的一般规定、试验设备的校验见JB/T10696.1-2007的规定。
