【其他行业标准】 PN2500超高压阀门和管件 第1部分：阀门型式和基本参数

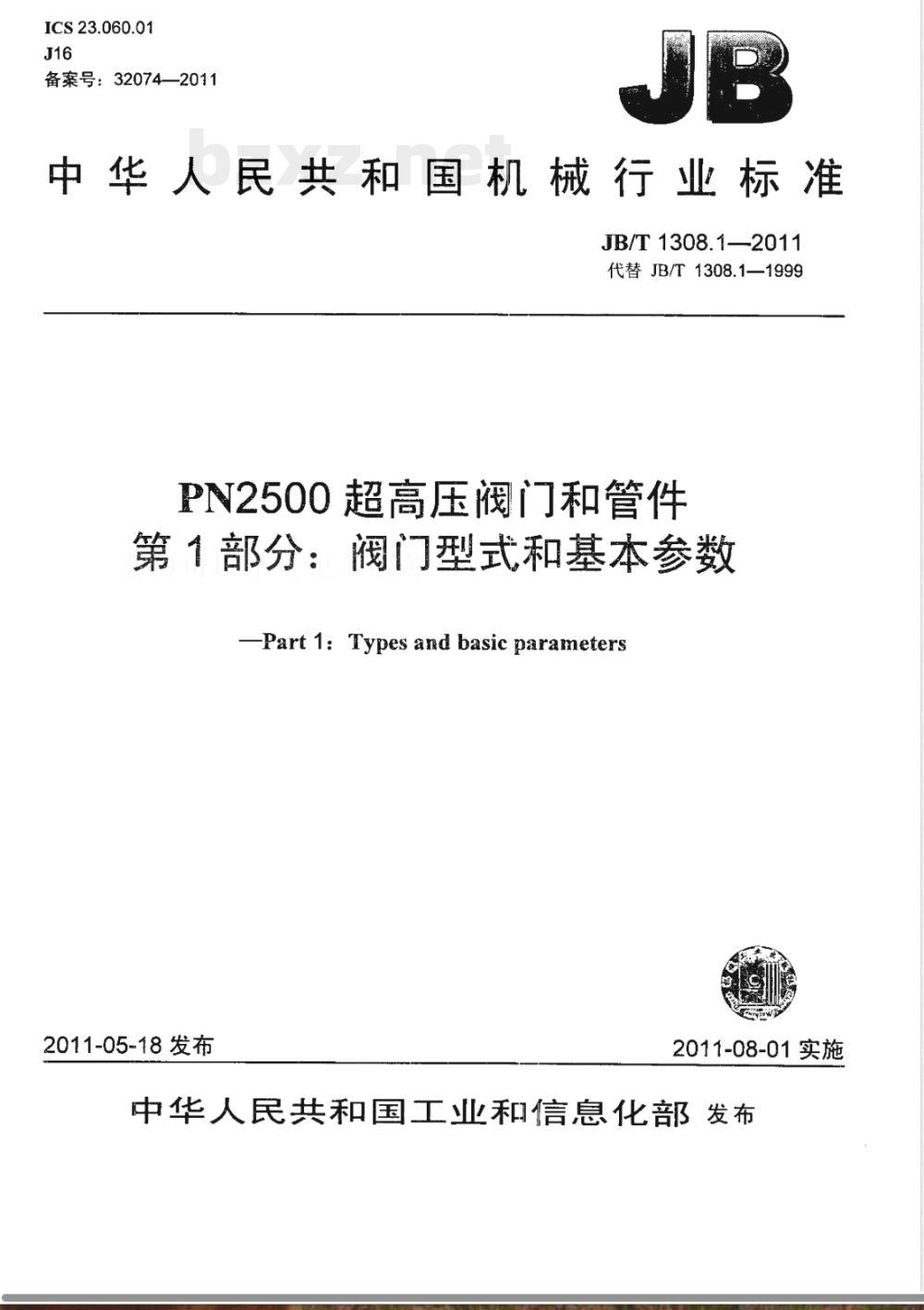

ICS23.060.01
备案号：32074—2011
中华人民共和国机械行业标准
JB/T 1308.1—2011
代替JB/T1308.1—1999
PN2500超高压阀门和管件
第1部分：阀门型式和基本参数
-Part 1: Types and basic parameters2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言
型式和参数.
表1阀门型式和基本参数
工作压力
JB/T1308.1—2011
.00000:
JB/T1308.1—2011

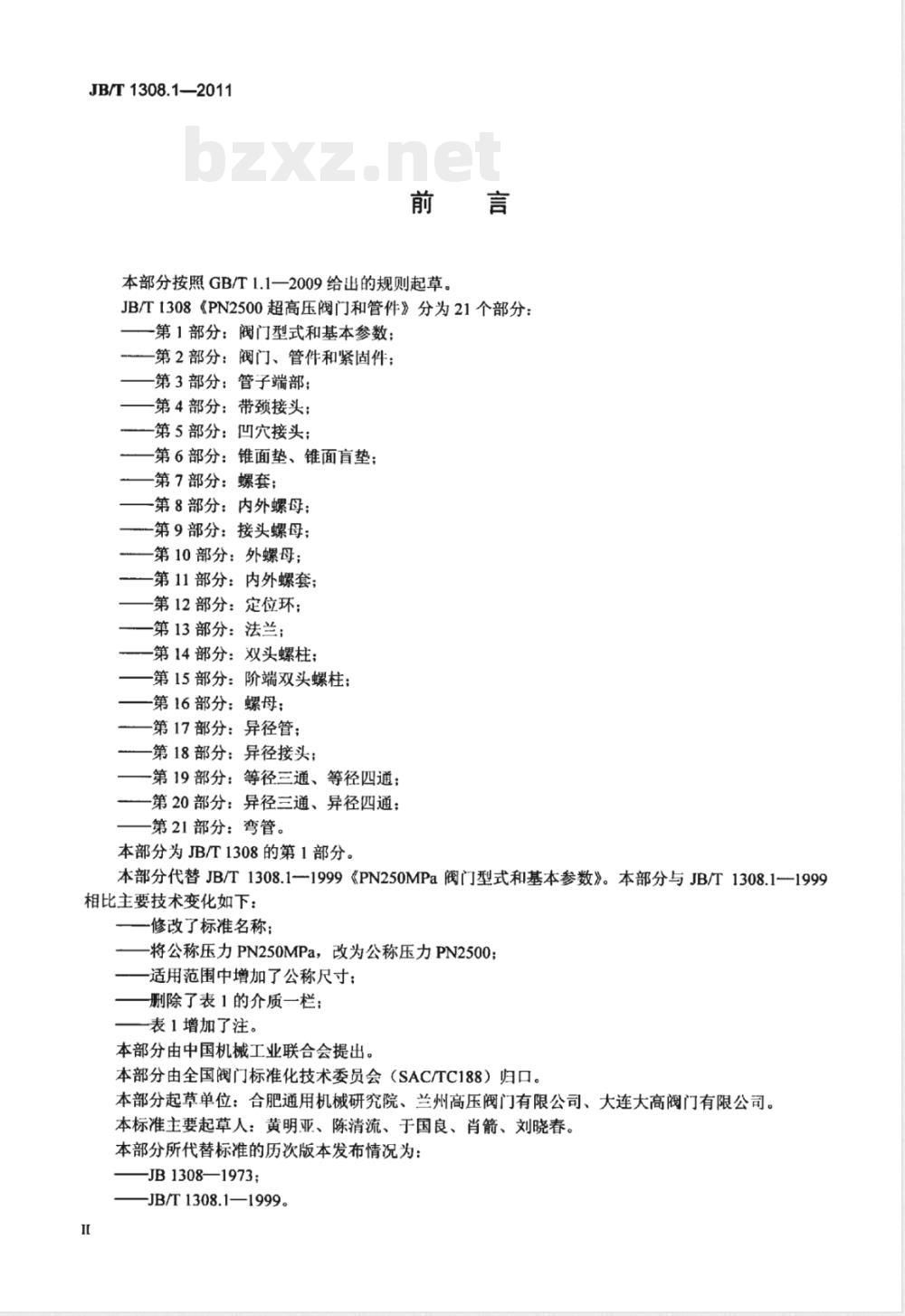

本部分按照GB/T1.1一2009给出的规则起草。JB/T1308《PN2500超高压阀门和管件》分为21个部分：第1部分：阀门型式和基本参数；一第2部分：阀门、管件和紧固件；第3部分：管子端部；
第4部分：带颈接头；
第5部分：凹穴接头；
一第6部分：锥面垫、锥面盲垫；第7部分：螺套；
一第8部分：内外螺母；
第9部分：接头螺母；
第10部分：外螺母；
第11部分：内外螺套；
第12部分：定位环；
第13部分：法兰；
第14部分：双头螺柱：
第15部分：阶端双头螺柱：
-第16部分：螺母；
第17部分：异径管；www.bzxz.net
第18部分：异径接头；
第19部分：等径三通、等径四通；第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第1部分。
本部分代替JB/T1308.11999《PN250MPa阀门型式和基本参数》。本部分与JB/T1308.1-1999相比主要技术变化如下：
修改了标准名称：
将公称压力PN250MPa，改为公称压力PN2500；适用范围中增加了公称尺寸；
删除了表1的介质一栏：
表1增加了注。
本部分由中国机械工业联合会提出。本部分由全国阀门标准化技术委员会（SAC/TC188）归口。本部分起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。本标准主要起草人：黄明亚、陈清流、于国良、肖箭、刘晓春。本部分所代替标准的历次版本发布情况为：JB1308—1973;
JB/T1308.1—1999。
1范围
PN2500超高压阀门和管件
第1部分：阀门型式和基本参数
JB/T1308的本部分规定了公称压力为PN2500的阀门的型式和基本参数。JB/T1308.1—2011
本部分适用于公称压力为PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门。

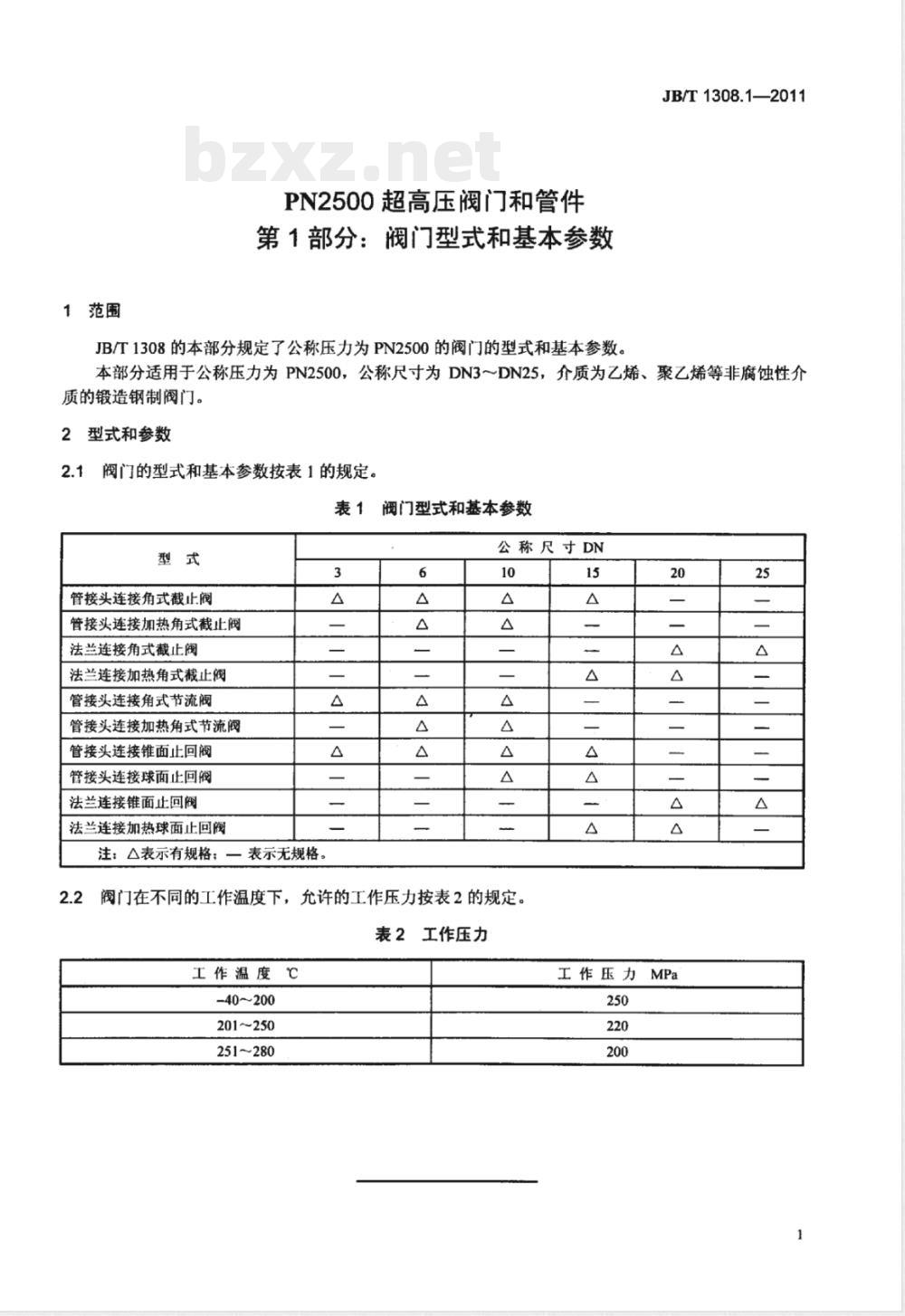

型式和参数
阀门的型式和基本参数按表1的规定。表1
管接头连接角式截止阀
管接头连接加热角式截止阀
法兰连接角式截止阀
法兰连接加热角式截止阀
管接头连接角式节流阀
管接头连接加热角式节流阀
管接头连接锥面止回阀
管接头连接球面止回阀
法兰连接锥面止回阀
法兰连接加热球面止回阀
注：△表示有规格；一表示无规格。2.2
阀门型式和基本参数
公称尺寸DN
阀门在不同的工作温度下，允许的工作压力按表2的规定表2工作压力
工作温度℃
-40～200
201~250
251~280
工作压力MPa
