【SN商检标准】 纺织品再生纤维素纤维与棉的定量分析第2部分:甲酸/氯化锌法

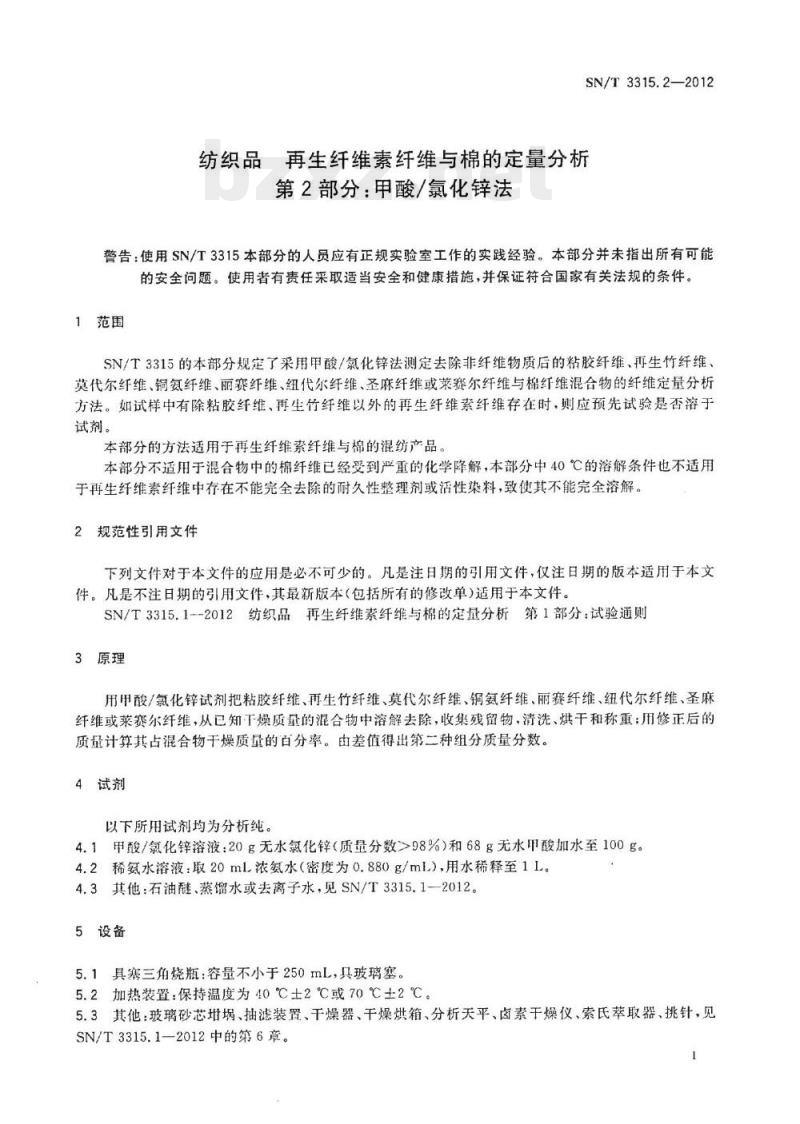

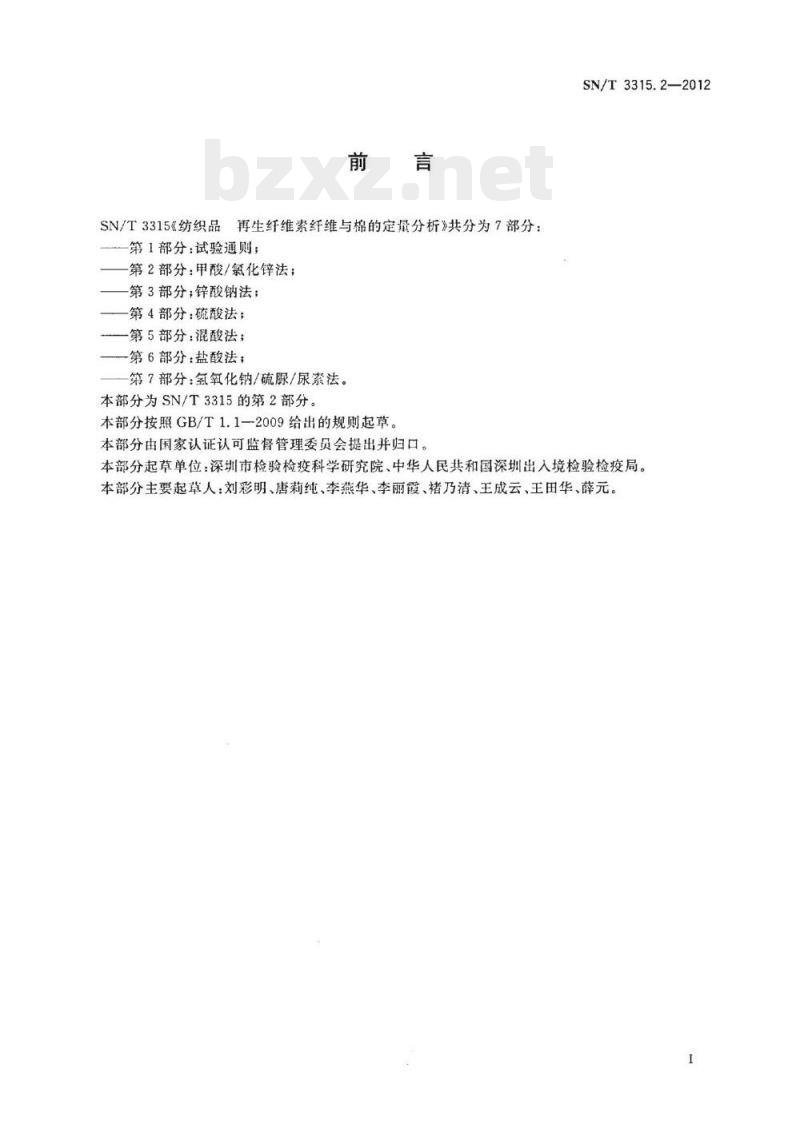

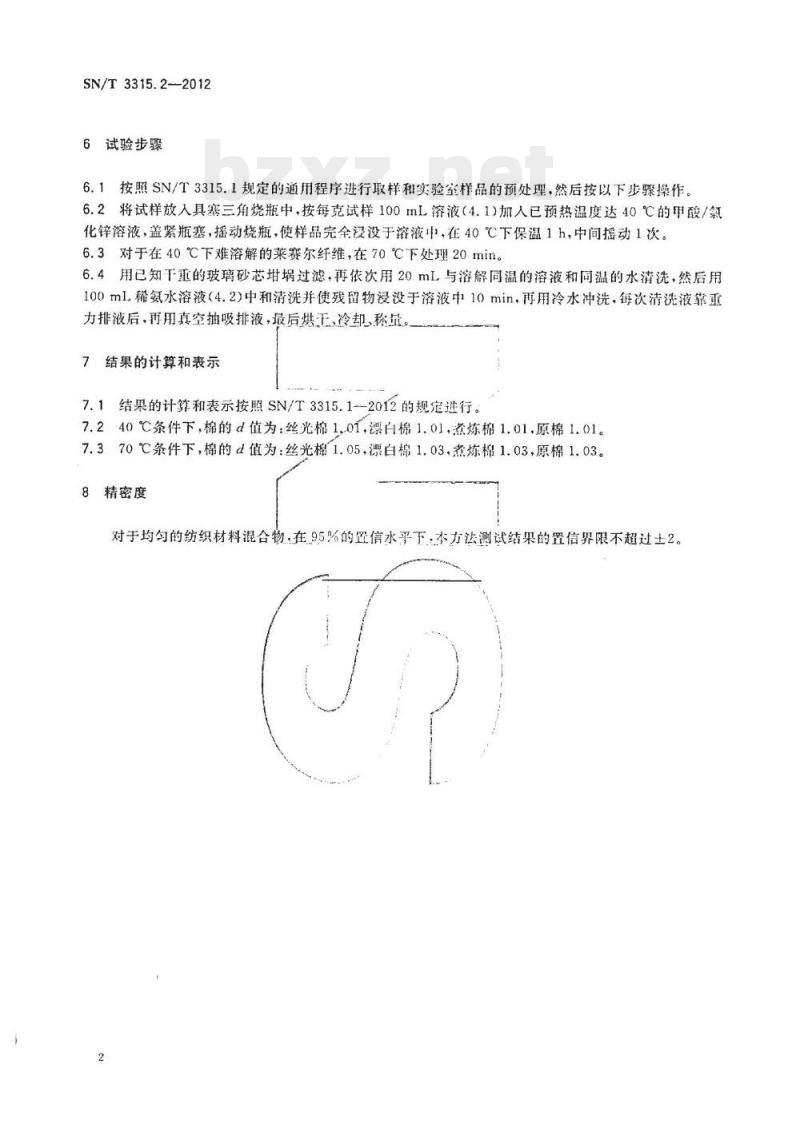

SN/T 3315.2—2012 中华人民共和国出入境检验检疫行业标准 纺织品 再生纤维素纤维与棉的定量分析 第2部分：甲酸/氯化锌法 Textiles—Quantitative analysis of regenerated cellulose fiber and cotton—Part 2: Formic acid and zinc chloride method 2012-12-12发布 中华人民共和国国家质量监督检验检疫总局发布 2013-07-01实施 前言 SN/T 3315《纺织品再生纤维素纤维与棉的定量分析》共分为7部分，本部分为第2部分：甲酸/氯化锌法。 本部分按照GB/T 1.1—2009给出的规则起草，由国家认证认可监督管理委员会提出并归口。 本部分起草单位：深圳市检验检疫科学研究院、中华人民共和国深圳出入境检验检疫局。 主要起草人包括刘彩明、唐莉纯、李燕华、李丽霞、褚乃清、王成云、王田华、薛元。 1 范围 本部分规定了采用甲酸/氯化锌法测定去除非纤维物质后的粘胶纤维、再生竹纤维、莫代尔纤维、铜氨纤维、丽赛纤维、纽代尔纤维、圣麻纤维或莱赛尔纤维与棉纤维混合物的纤维定量分析方法。 如试样中含有其他再生纤维素纤维，应预先试验其在试剂中的溶解性。 本方法适用于再生纤维素纤维与棉的混纺产品，但不适用于棉纤维已严重化学降解的情况，也不适用于含耐久性整理剂或活性染料导致纤维不能完全溶解的情况。 2 规范性引用文件 SN/T 3315.1—2012 纺织品再生纤维素纤维与棉的定量分析 第1部分：试验通则 3 原理 用甲酸/氯化锌试剂溶解混合物中的再生纤维素纤维（如粘胶、再生竹纤维、莫代尔、铜氨、莱赛尔等），保留棉纤维残留物。 对残留物进行清洗、烘干并称重，通过修正质量计算棉纤维占比，并由差值得出另一组分的质量分数。 4 试剂 4.1 甲酸/氯化锌溶液：由20g无水氯化锌与68g无水甲酸加水配制至100g。 4.2 稀氨水溶液：20mL浓氨水（密度0.880g/mL）稀释至1L。 4.3 其他试剂：石油醚、蒸馏水或去离子水（按SN/T 3315.1—2012规定）。 5 设备 5.1 具塞三角烧瓶（≥250mL）。 5.2 恒温加热装置（40℃±2℃或70℃±2℃）。 5.3 其他设备包括玻璃砂芯坩埚、抽滤装置、干燥器、烘箱、分析天平、索氏萃取器等。 6 试验步骤 6.1 按SN/T 3315.1—2012进行取样及预处理。 6.2 将试样加入甲酸/氯化锌溶液中（每克试样100mL），在40℃下保温1h并间歇摇动，使样品完全浸没。 6.3 对难溶解的莱赛尔纤维，在70℃下处理20min。 6.4 过滤残留物，依次用溶液、水、稀氨水及冷水清洗，中和后干燥并称重。 7 结果计算与表示 按SN/T 3315.1—2012规定进行计算。 在40℃条件下，棉的修正系数d值为1.01；在70℃条件下，根据棉种类不同d值约为1.03～1.05。 8 精密度 在95%置信水平下，本方法测试结果的置信界限不超过±2%。
