【其他行业标准】 PN2500超高压阀门和管件 第11部分：内外螺套

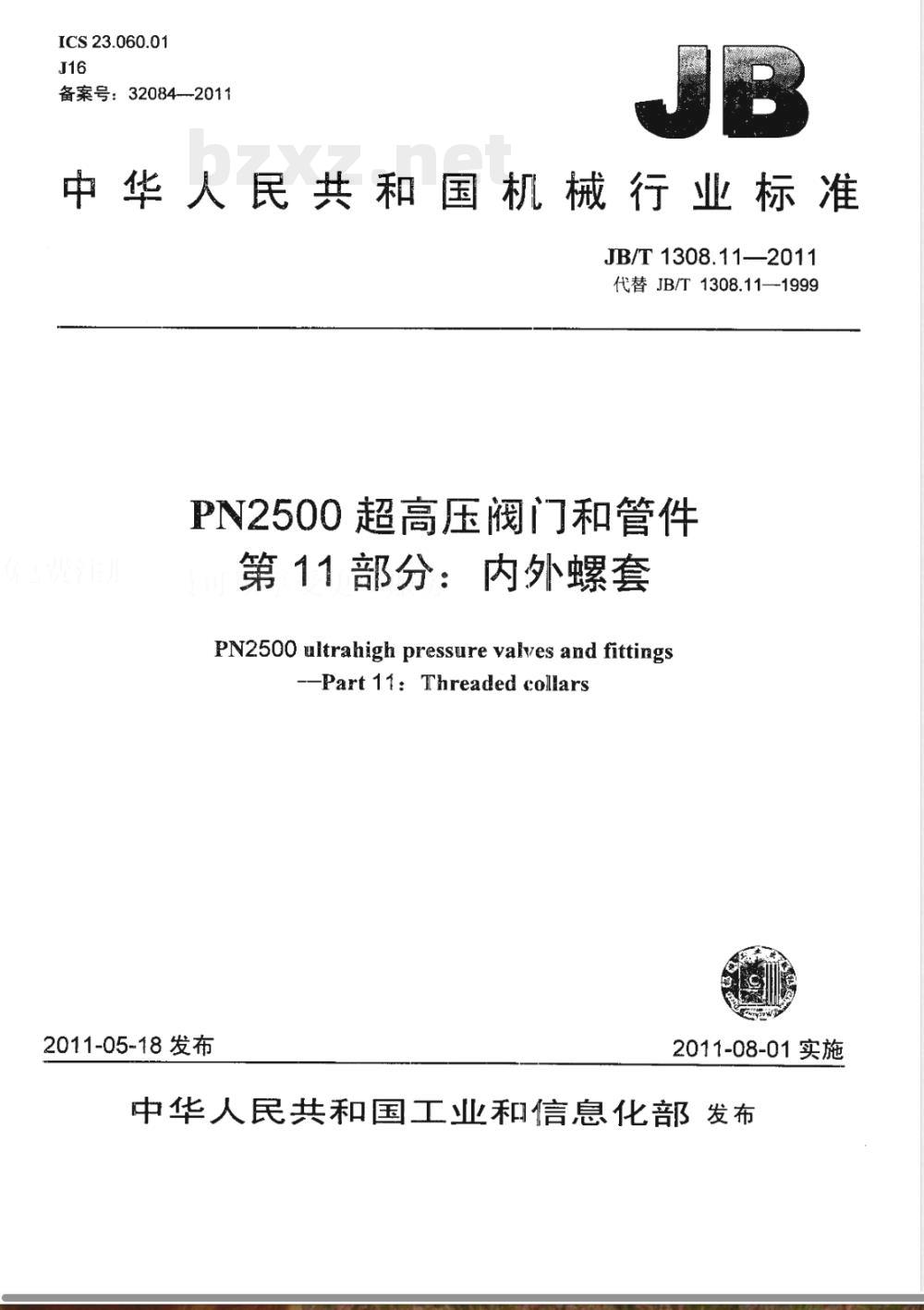

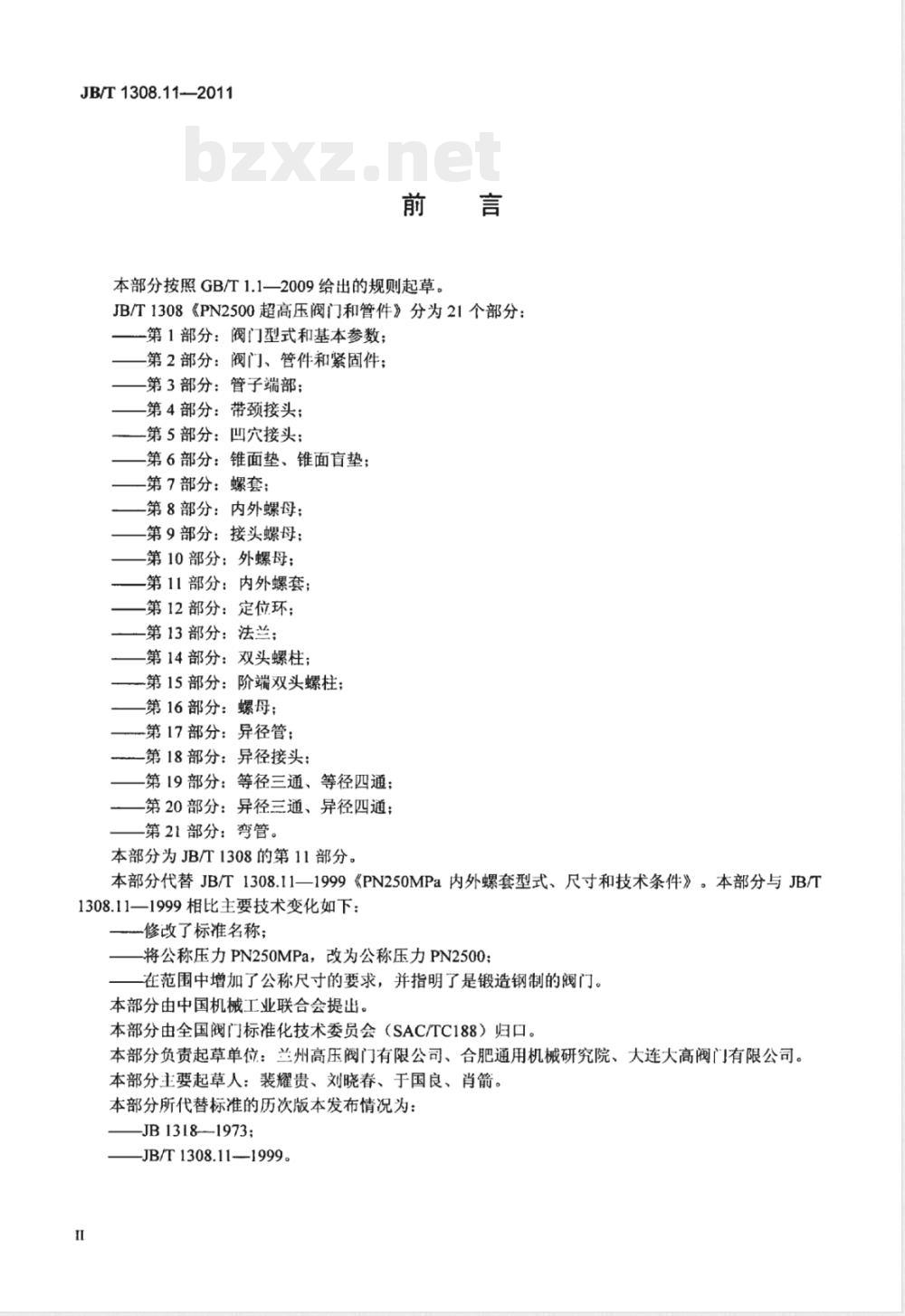

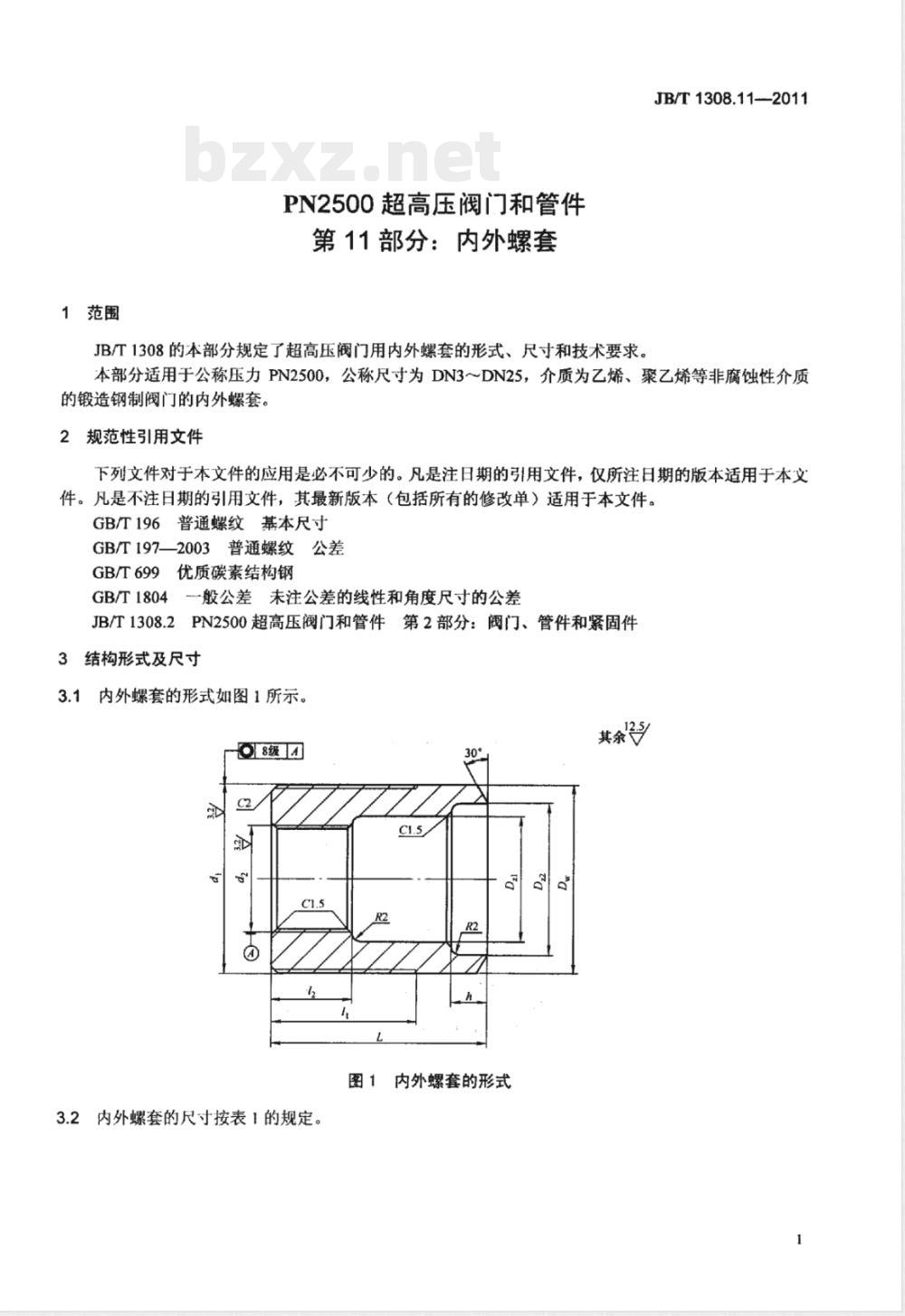

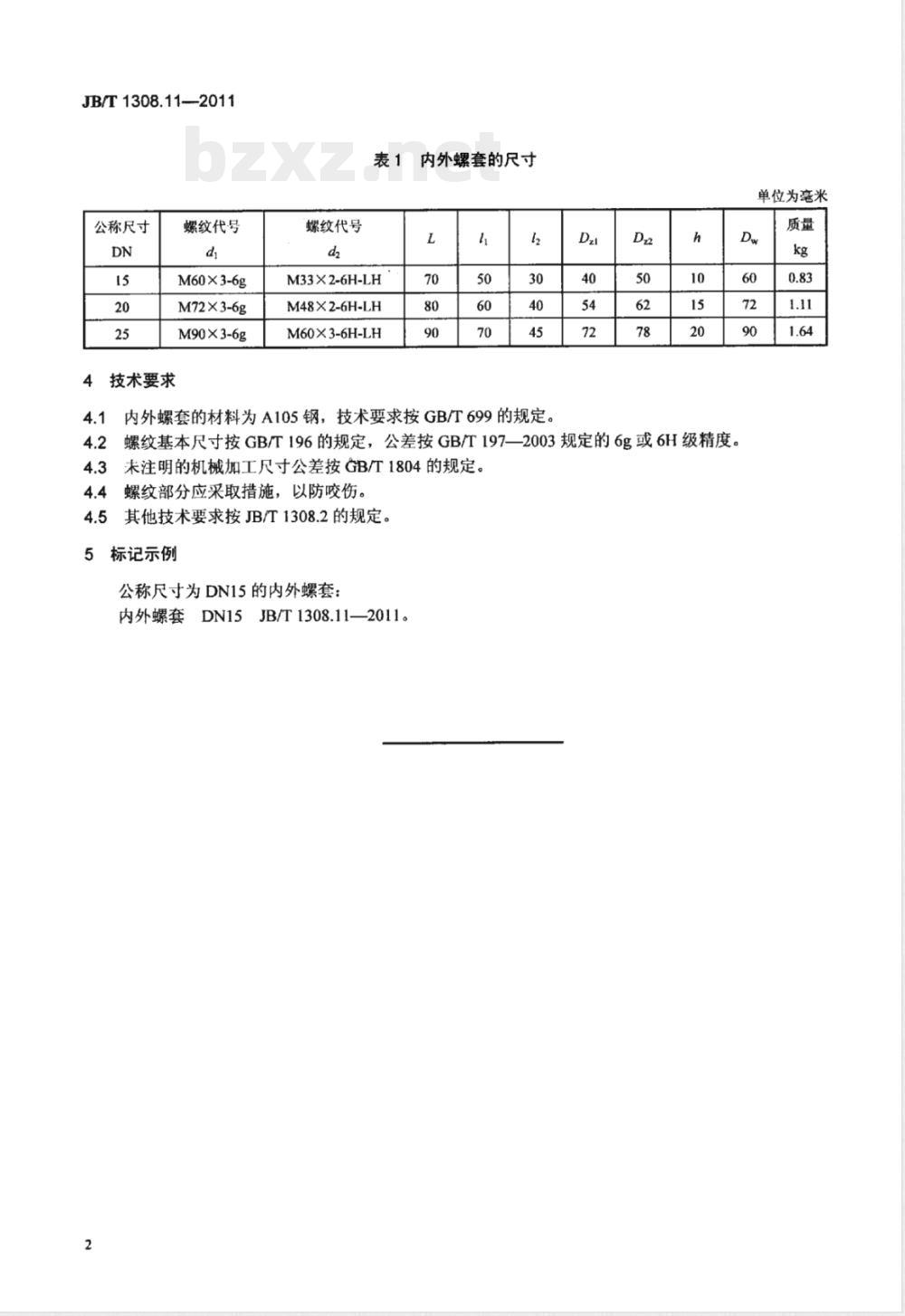

ICS 23.060.01 J16 备案号：320842011 中华人民共和国机械行业标准 JB/T 1308.11—2011 代替 JB/T 1308.11—1999 PN2500超高压阀门和管件 第11部分：内外螺套 PN2500 ultrahigh pressure valves and fittings—Part 11: Threaded collars 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本部分按照GB/T 1.1—2009给出的规则起草。JB/T 1308《PN2500超高压阀门和管件》分为多个部分，本部分为第11部分。 本部分代替JB/T 1308.11—1999《PN250MPa内外螺套型式、尺寸和技术条件》。与前版相比，主要变化为修改标准名称，将公称压力由PN250MPa调整为PN2500，并在范围中增加公称尺寸要求，明确为锻造钢制阀门用产品。 本部分由中国机械工业联合会提出，由全国阀门标准化技术委员会（SAC/TC188）归口。 1 范围 本部分规定了超高压阀门用内外螺套的形式、尺寸和技术要求。 本部分适用于公称压力PN2500、公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门用内外螺套。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 196 普通螺纹基本尺寸 GB/T 197—2003 普通螺纹公差 GB/T 699 优质碳素结构钢 GB/T 1804 一般公差 未注公差的线性和角度尺寸公差 JB/T 1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 3 结构形式及尺寸 3.1 内外螺套的结构形式如图1所示。 3.2 内外螺套的尺寸按表1规定。 表1 内外螺套尺寸（单位：mm） 公称尺寸DN：15 / 20 / 25 螺纹代号d：M60×3-6g / M72×3-6g / M90×3-6g 螺纹代号dz：M33×2-6H-LH / M48×2-6H-LH / M60×3-6H-LH 长度L：70 / 80 / 90 相关尺寸：50 / 60 / 70 h：10 / 15 / 20 Dz1：40 / 54 / 72 Dz2：50 / 62 / 78 Dw：60 / 72 / 90 4 技术要求 4.1 内外螺套材料为A105钢，技术要求按GB/T 699规定执行。 4.2 螺纹基本尺寸按GB/T 196规定，公差按GB/T 197—2003中6g或6H级精度执行。 4.3 未注机械加工尺寸公差按GB/T 1804规定执行。 4.4 螺纹部分应采取防止咬伤的措施。 4.5 其他技术要求按JB/T 1308.2规定执行。 5 标记示例 公称尺寸为DN15的内外螺套标记为：DN15 JB/T 1308.11—2011。
