【其他行业标准】 PN2500超高压阀门和管件 第12部分：定位环

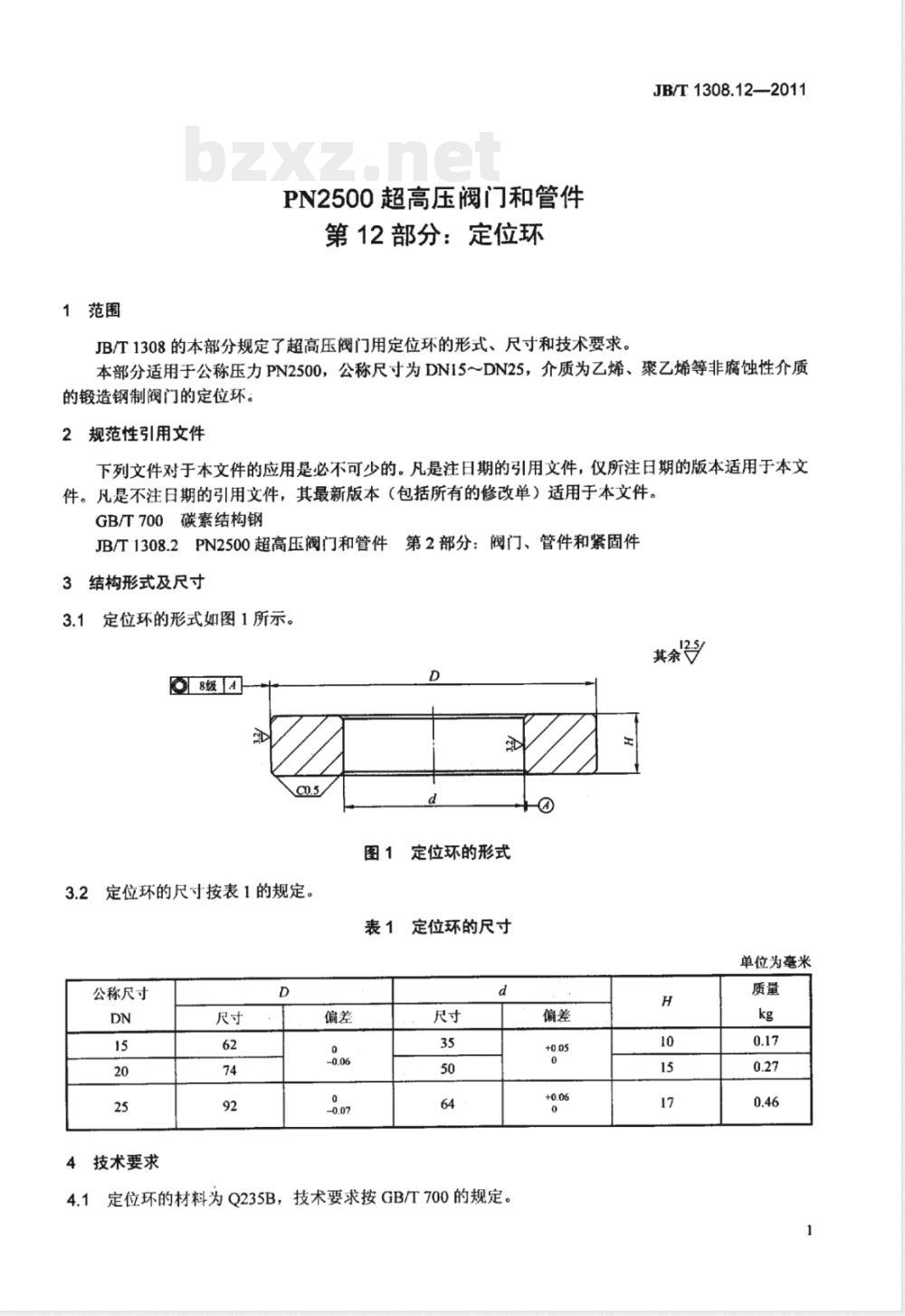

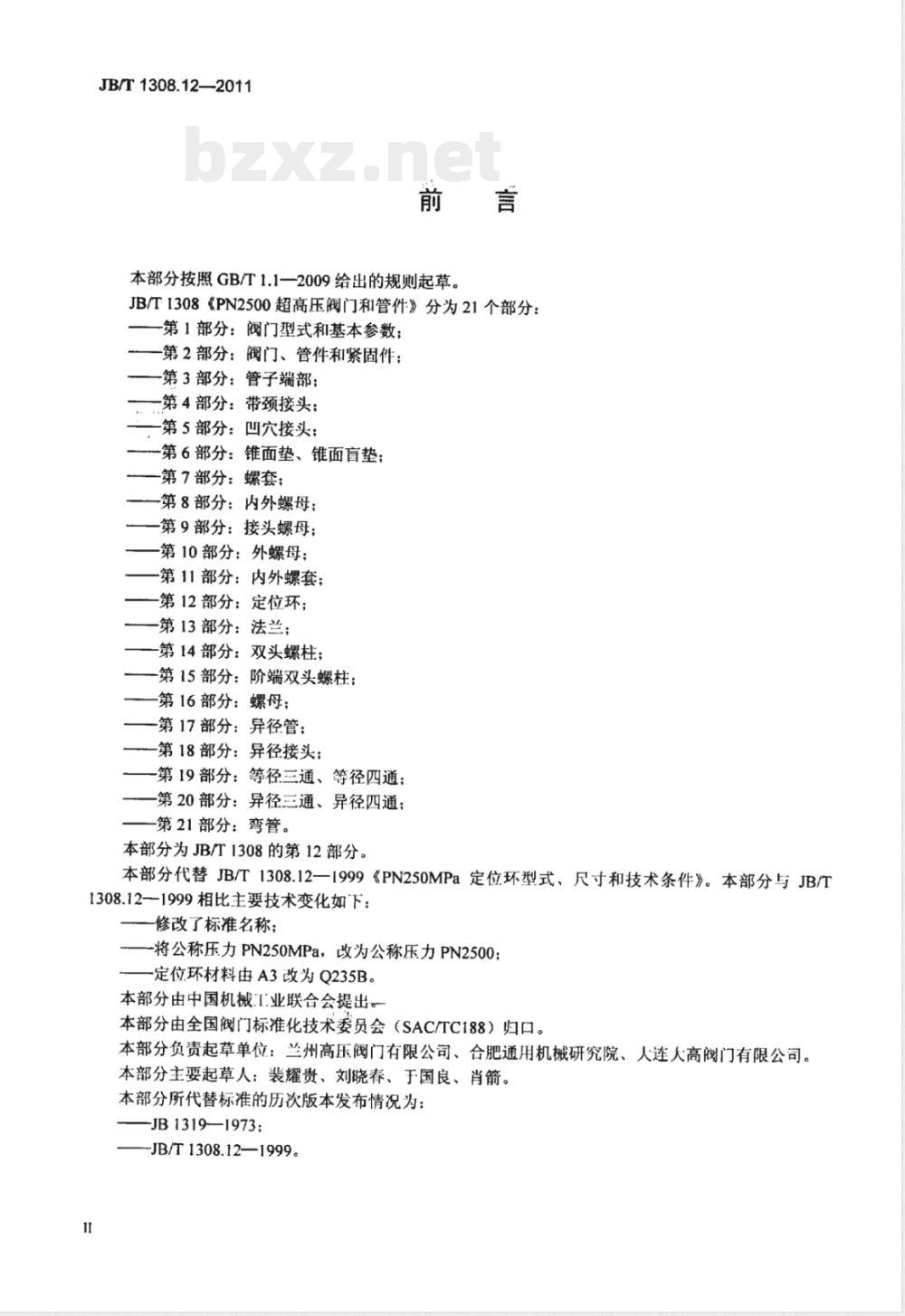

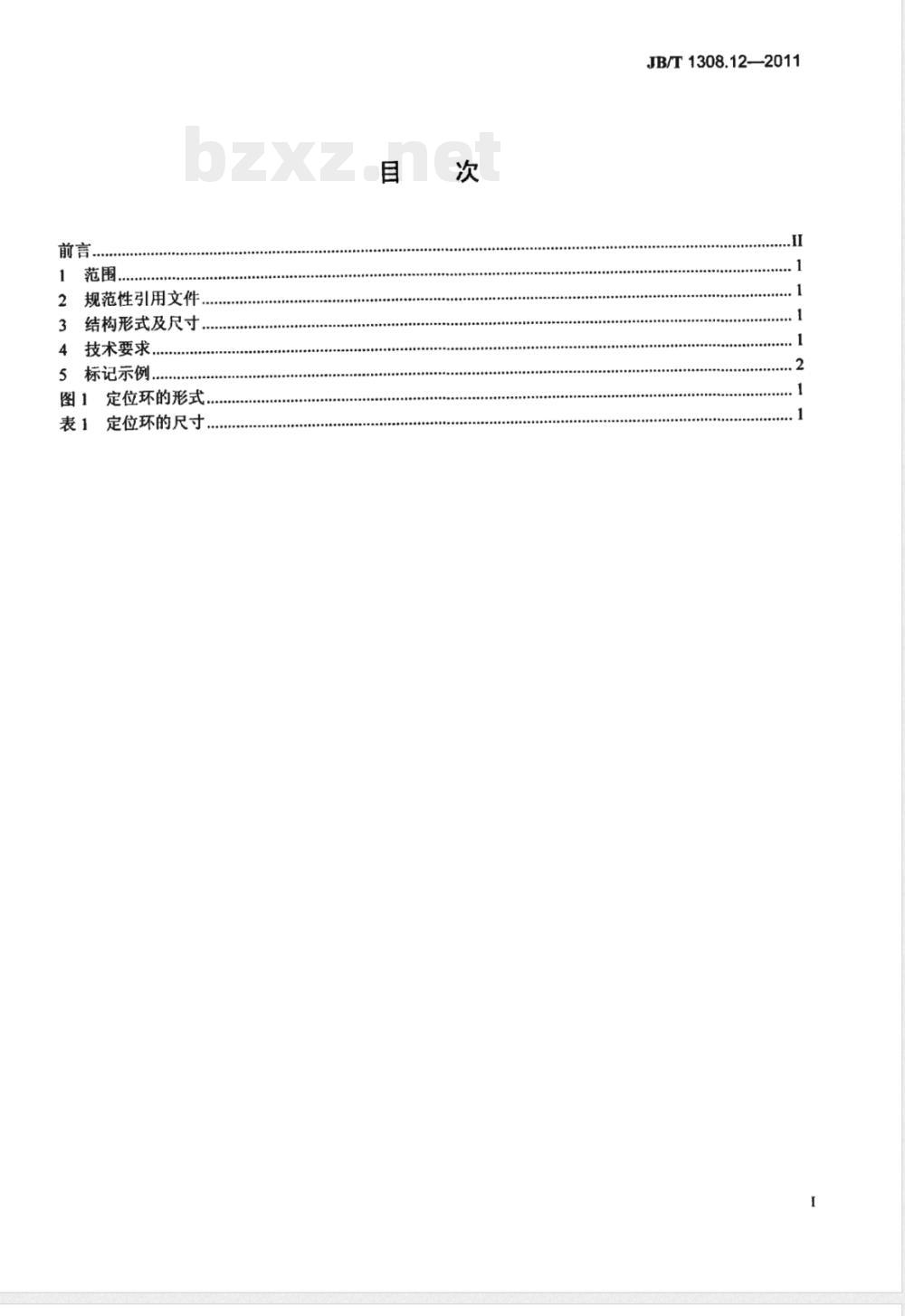

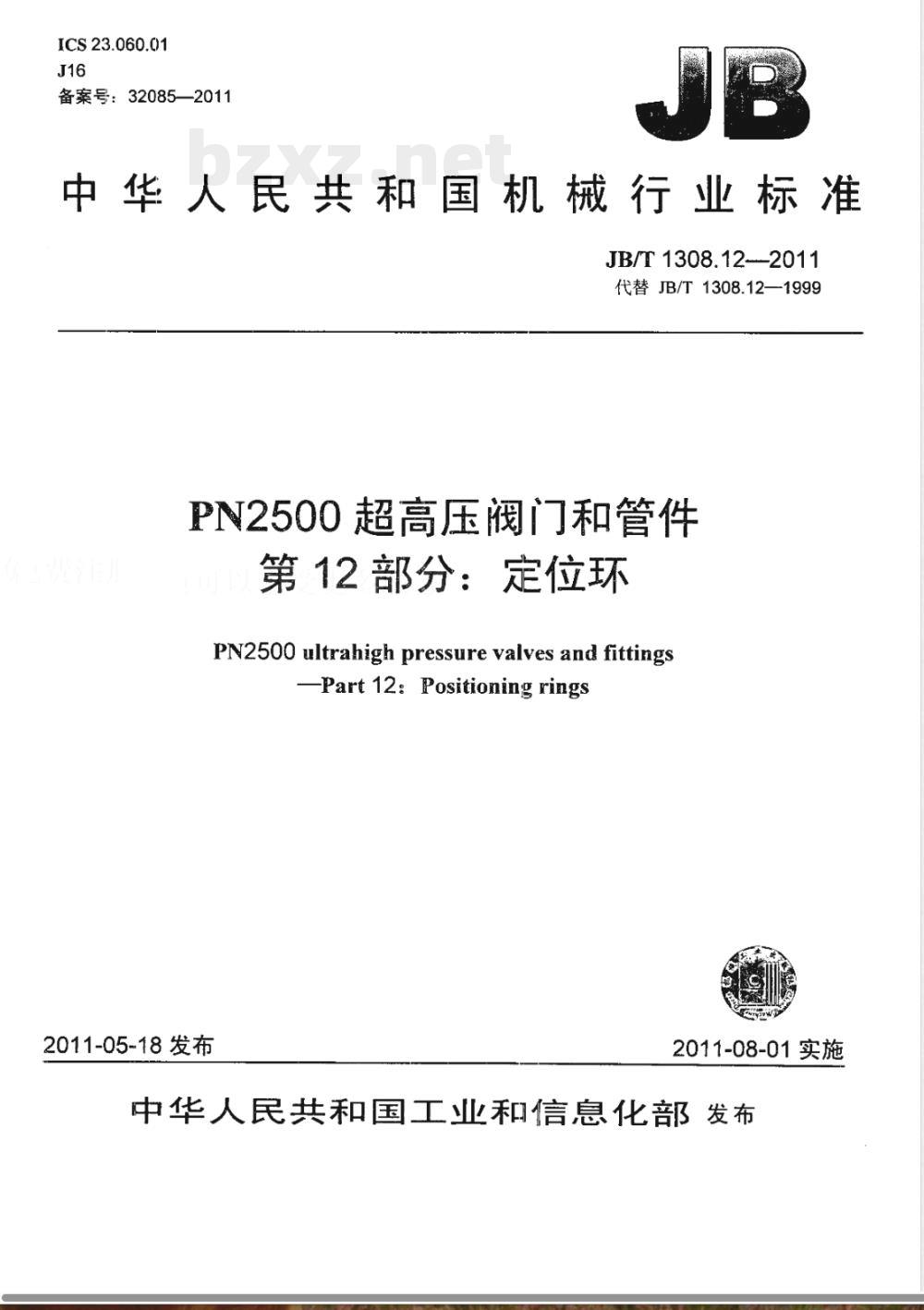

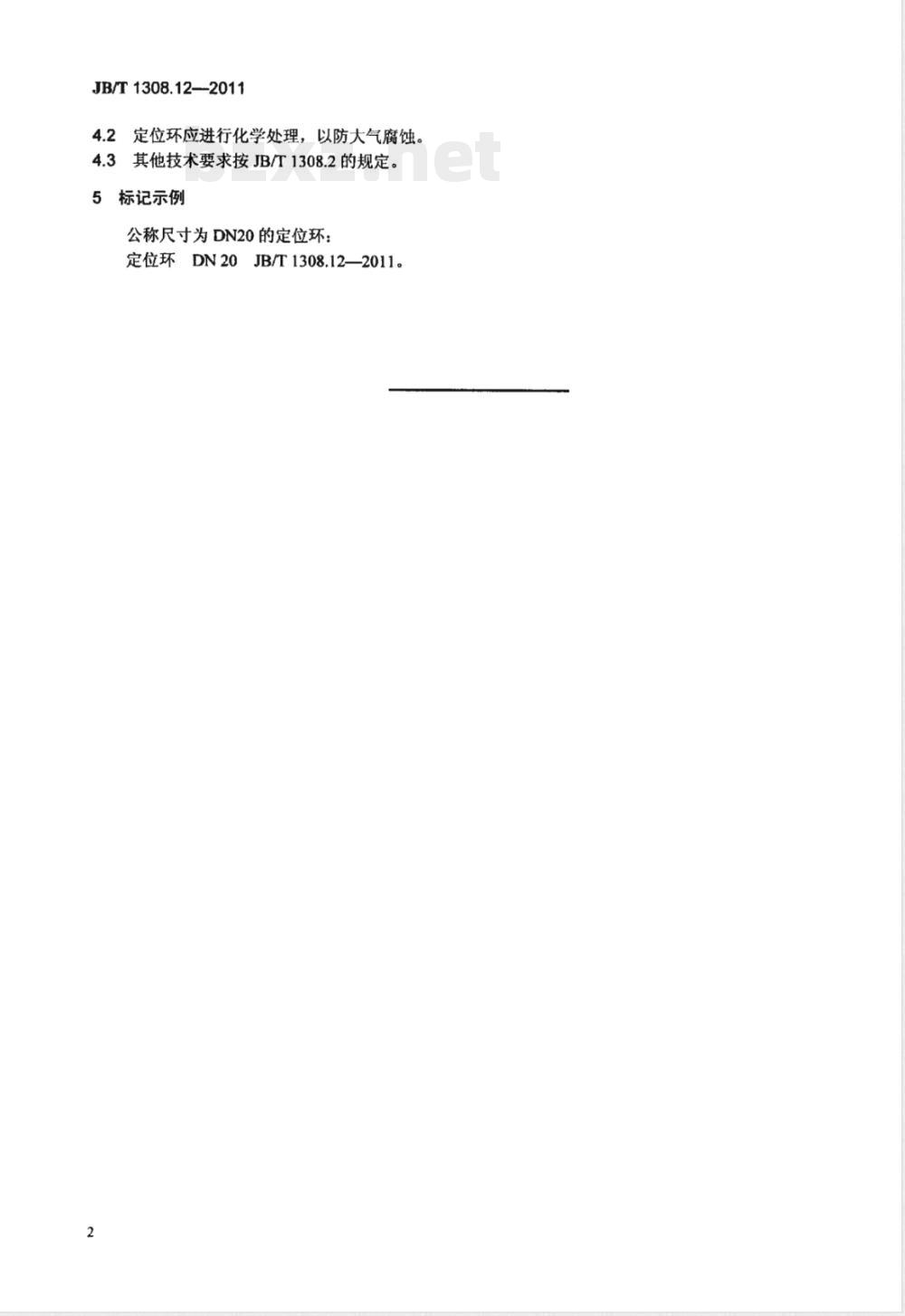

ICS 23.060.01 J16 备案号：32085—2011 中华人民共和国机械行业标准 JB/T 1308.12—2011 代替 JB/T 1308.12—1999 PN2500超高压阀门和管件 第12部分：定位环 PN2500 ultrahigh pressure valves and fittings—Part 12: Positioning rings 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部 发布 目次 前言 1 范围 2 规范性引用文件 3 结构形式及尺寸 4 技术要求 5 标记示例 图1 定位环的形式 表1 定位环的尺寸 前言 本部分按照GB/T 1.1—2009给出的规则起草。 JB/T 1308《PN2500超高压阀门和管件》分为21个部分： 第1部分：阀门型式和基本参数； 第2部分：阀门、管件和紧固件； 第3部分：管子端部； 第4部分：带颈接头； 第5部分：凹穴接头； 第6部分：锥面垫、锥面盲垫； 第7部分：螺套； 第8部分：内外螺母； 第9部分：接头螺母； 第10部分：外螺母； 第11部分：内外螺套； 第12部分：定位环； 第13部分：法兰； 第14部分：双头螺柱； 第15部分：阶端双头螺柱； 第16部分：螺母； 第17部分：异径管； 第18部分：异径接头； 第19部分：等径三通、等径四通； 第20部分：异径三通、异径四通； 第21部分：弯管。 本部分为JB/T 1308的第12部分。 本部分代替JB/T 1308.12—1999《PN250MPa定位环型式、尺寸和技术条件》。 本部分与JB/T 1308.12—1999相比主要技术变化如下： ——修改了标准名称； ——将公称压力PN250MPa改为公称压力PN2500； ——定位环材料由A3改为Q235B。 本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。 本部分主要起草人：裴耀贵、刘晓春、于国良、肖箭。 本部分所代替标准的历次版本发布情况为： ——JB 1319—1973； ——JB/T 1308.12—1999。 1 范围 JB/T 1308的本部分规定了超高压阀门用定位环的形式、尺寸和技术要求。 本部分适用于公称压力PN2500、公称尺寸DN15～DN25、介质为乙烯、聚乙烯等非腐蚀性介质的锻造钢制阀门的定位环。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 700 碳素结构钢 JB/T 1308.2 PN2500超高压阀门和管件 第2部分：阀门、管件和紧固件 3 结构形式及尺寸 3.1 定位环的形式如图1所示。 3.2 定位环的尺寸按表1的规定。 表1 定位环的尺寸（单位：mm） DN 15： D = 62 d = 35 H = 10 质量 = 0.17 kg DN 20： D = 74 d = 50 H = 15 质量 = 0.27 kg DN 25： D = 92 d = 64 H = 17 质量 = 0.46 kg D尺寸偏差：0 / -0.5 d尺寸偏差：+0.06 / 0 4 技术要求 4.1 定位环的材料为Q235B，技术要求按GB/T 700的规定。 4.2 定位环应进行化学处理，以防大气腐蚀。 4.3 其他技术要求按JB/T 1308.2的规定。 5 标记示例 公称尺寸为DN20的定位环标记为： 定位环 DN20 JB/T 1308.12—2011
