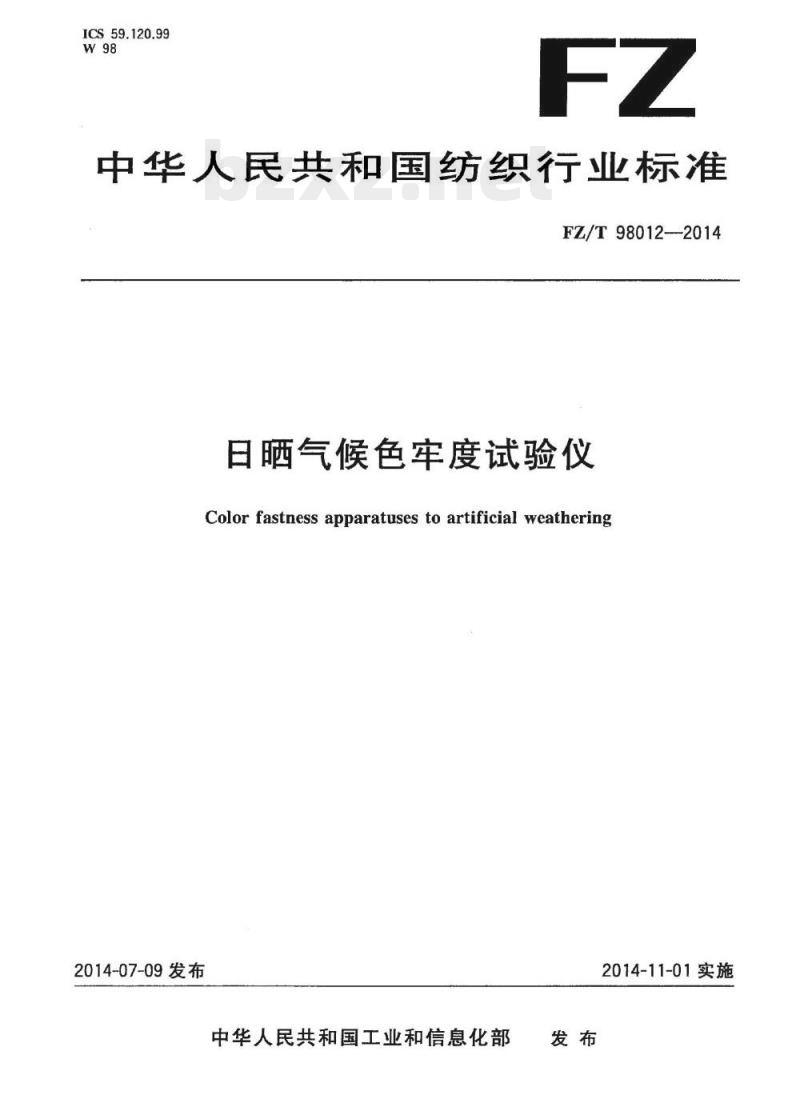

【FZ纺织行业标准】 日晒气候色牢度试验仪

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T98012--2014
日晒气候色牢度试验仪
Color fastness apparatuses to artificial weathering2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施

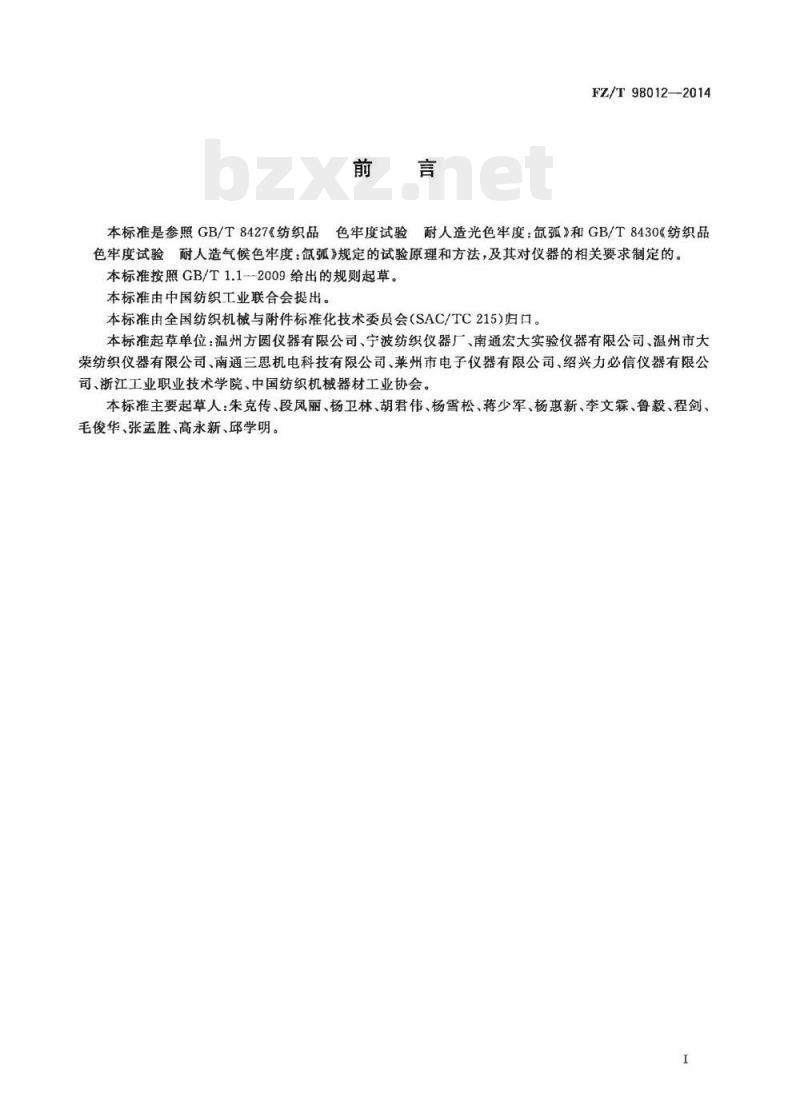

本标准是参照GB/T8427《纺织品品色牢度试验
FZ/T98012—2014
耐人造光色牢度：氙弧》和GB/T8430《纺织品色牢度试验耐人造气候色牢度：氙弧》规定的试验原理和方法，及其对仪器的相关要求制定的。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215)归口。本标准起草单位：温州方圆仪器有限公司、宁波纺织仪器厂、南通宏大实验仪器有限公司、温州市大荣纺织仪器有限公司、南通三思机电科技有限公司、莱州市电子仪器有限公司、绍兴力必信仪器有限公司、浙江工业职业技术学院、中国纺织机械器材工业协会。本标准主要起草人：朱克传、段凤丽、杨卫林、胡君伟、杨雪松、蒋少军、杨惠新、李文霖、鲁毅、程剑、毛俊华、张孟胜、高永新、邱学明。1范围

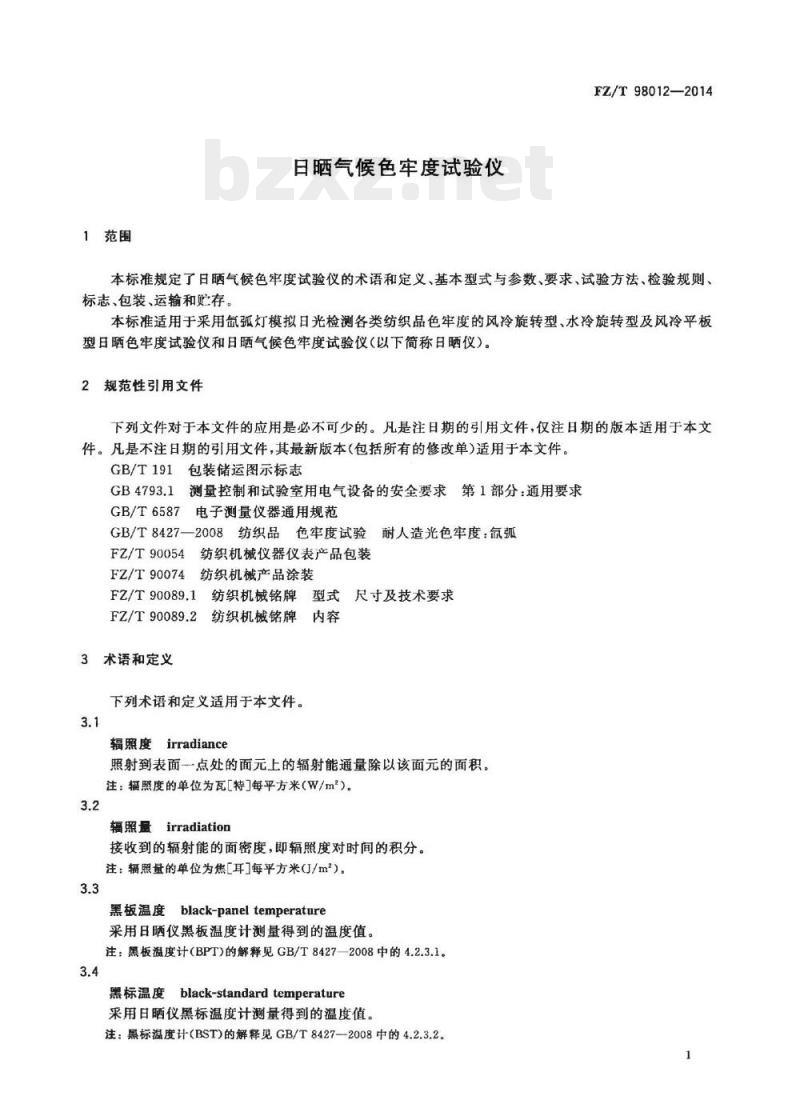

日晒气候色牢度试验仪
FZ/T98012—2014
本标准规定了日晒气候色牢度试验仪的术语和定义、基本型式与参数、要求、试验方法、检验规则、标志、包装、运输和贮存
本标准适用于采用氙弧灯模拟日光检测各类纺织品色牢度的风冷旋转型、水冷旋转型及风冷平板型日晒色牢度试验仪和日晒气候色牢度试验仪（以下简称日晒仪）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB4793.1测量控制和试验室用电气设备的安全要求第1部分：通用要求
GB/T6587电子测量仪器通用规范GB/T8427—2008纺织品色牢度试验拉耐人造光色牢度：氙弧
FZ/T90054纺织机械仪器仪表产品包装FZ/T90074
纺织机械产品涂装
FZ/T 90089.1
FZ/T90089.2
术语和定义
纺织机械铭牌
尺寸及技术要求wwW.bzxz.Net
纺织机械铭牌
下列术语和定义适用于本文件。3.1
辐照度irradiance
照射到表面一点处的面元上的辐射能通量除以该面元的面积。注：辐照度的单位为瓦L特每平方米（W/m）。3.2
辐照量
irradiation
接收到的辐射能的面密度，即辐照度对时间的积分。注：辐照量的单位为焦[耳]每平方米（J/m2)。3.3
black-paneltemperature
黑板温度
采用日晒仪黑板温度计测量得到的温度值。注：黑板温度计（BPT)的解释见GB/T8427—2008中的4.2.3.1。3.4
black-standardtemperature
黑标温度
采用日晒仪黑标温度计测量得到的温度值。注：黑标温度计(BST)的解释见GB/T8427-2008中的4.2.3.2。1
FZ/T98012—2014

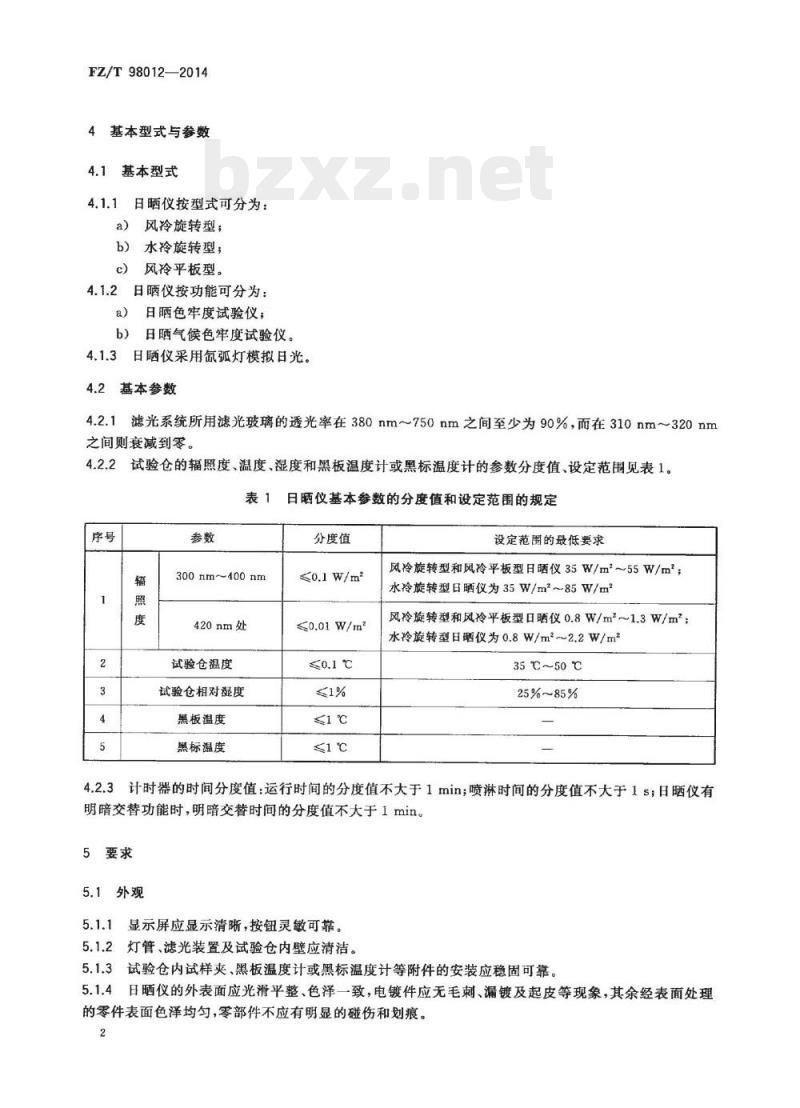

4基本型式与参数
基本型式
日晒仪按型式可分为：
风冷旋转型；
水冷旋转型；
风冷平板型。
日晒仪按功能可分为：
日晒色牢度试验仪；
日晒气候色牢度试验仪。
日晒仪采用氙弧灯模拟日光。
4.2基本参数
滤光系统所用滤光玻璃的透光率在380nm～750nm之间至少为90%，而在310nm～320nm4.2.1
之间则衰减到零。
4.2.2试验仓的辐照度、温度、湿度和黑板温度计或黑标温度计的参数分度值、设定范围见表1。日晒仪基本参数的分度值和设定范围的规定表1
300nm~400nm
420nm处
试验仓温度
试验仓相对凝度
黑板温度
黑标温度
分度值
≤0.1W/m2
≤0.01W/m2
设定范围的最低要求
风冷旋转型和风冷平板型日晒仪35W/m~55W/m；水冷旋转型日晒仪为35W/m~85W/m2风冷旋转型和风冷平板型日晒仪0.8W/m2~1.3W/m；水冷旋转型日晒仪为0.8W/m~2.2W/m235℃~50℃
25%~85%
4.2.3计时器的时间分度值：运行时间的分度值不大于1min；喷淋时间的分度值不大于1s；日晒仪有明暗交替功能时，明暗交替时间的分度值不大于1min。5要求
5.1外观
显示屏应显示清晰，按钮灵敏可菲。5.1.1
5.1.2灯管、滤光装置及试验仓内壁应清洁。5.1.3试验仓内试样夹、黑板温度计或黑标温度计等附件的安装应稳固可靠。5.1.4日晒仪的外表面应光滑平整、色泽一致，电镀件应无毛刺、漏镀及起皮等现象，其余经表面处理的零件表面色泽均匀，零部件不应有明显的碰伤和划痕。2

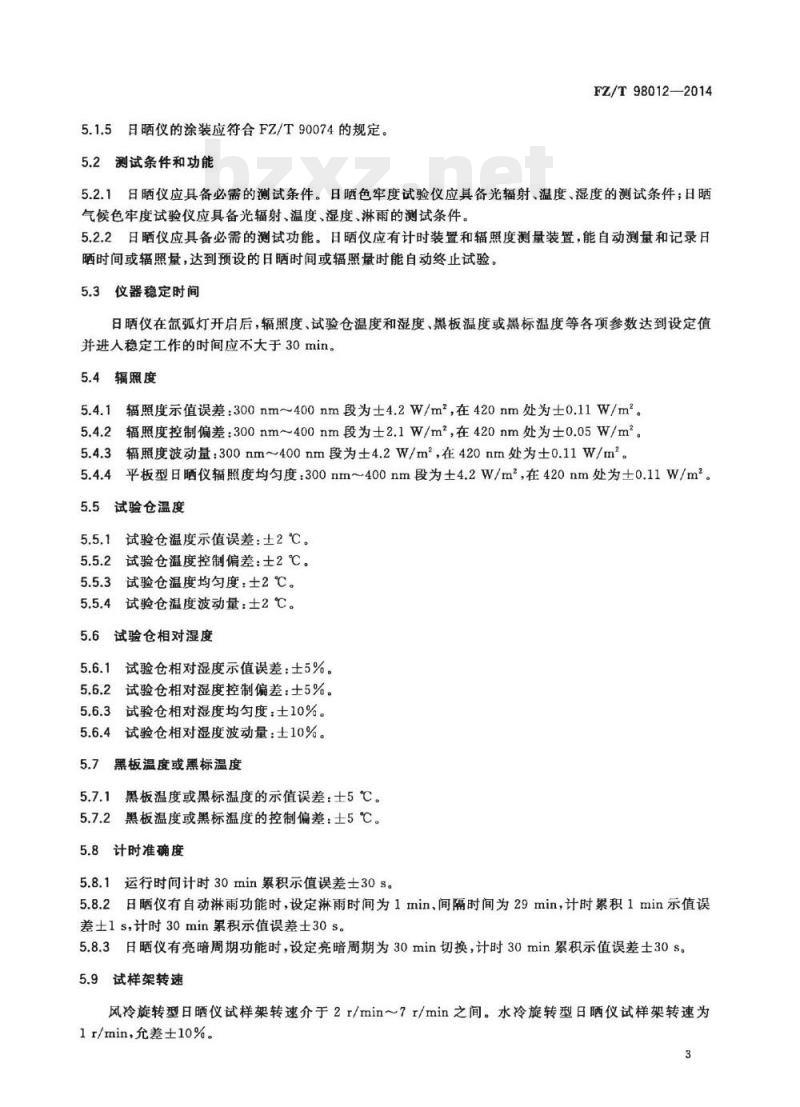

5.1.5日晒仪的涂装应符合FZ/T90074的规定。5.2测试条件和功能
FZ/T98012—2014
5.2.1日晒仪应具备必需的测试条件。日晒色牢度试验仪应具备光辐射、温度、湿度的测试条件；日晒气候色牢度试验仪应具备光辐射、温度、湿度、淋雨的测试条件。5.2.2日晒仪应具备必需的测试功能。日晒仪应有计时装置和辐照度测量装置，能自动测量和记录日晒时间或辐照量，达到预设的日晒时间或辐照量时能自动终止试验。5.3仪器稳定时间
日晒仪在氙弧灯开启后，辐照度、试验仓温度和湿度、黑板温度或黑标温度等客项参数达到设定值并进人稳定工作的时间应不大于30min。5.4辐照度
5.4.1辐照度示值误差：300nm~400nm段为士4.2W/m，在420nm处为士0.11W/m。5.4.2辐照度控制偏差：300nm~400nm段为士2.1W/m2，在420nm处为士0.05W/m。5.4.3辐照度波动量：300nm~400nm段为士4.2W/m，在420nm处为士0.11W/m。5.4.4平板型日晒仪辐照度均匀度：300nm～400nm段为土4.2W/m，在420nm处为士0.11W/m。5.5试验仓温度
5.5.1试验仓温度示值误差：土2℃。5.5.2试验仓温度控制偏差：士2℃。5.5.3试验仓温度均匀度：土2℃。5.5.4试验仓温度波动量：士2℃。5.6试验仓相对湿度
5.6.1试验仓相对湿度示值误差：士5%。5.6.2试验仓相对湿度控制偏差：士5%。5.6.3试验仓相对湿度均匀度：土10%。5.6.4试验仓相对湿度波动量：土10%。黑板温度或黑标温度
黑板温度或黑标温度的示值误差：士5℃。5.7.2黑板温度或黑标温度的控制偏差：士5℃。5.8计时准确度
5.8.1运行时间计时30min累积示值误差士30s。5.8.2日晒仪有自动淋雨功能时，设定淋雨时间为1min、间隔时间为29min，计时累积1min示值误差士1s，计时30min累积示值误差士30s。5.8.3日晒仪有亮暗周期功能时，设定亮暗周期为30min切换，计时30min累积示值误差士30s。5.9试样架转速
风冷旋转型日晒仪试样架转速介于2r/min～7r/min之间。水冷旋转型日晒仪试样架转速为1r/min，允差±10%。
FZ/T98012—2014
5.10安全性
绝缘电阻应不小于5Mα。
2接地电路连接电阻应不大于0.1α。环境适应性试验
环境适应性试验应符合GB/T6587中I组仪器的要求。5.12运输试验
运输试验应符合GB/T6587中3级流通条件的要求。6试验方法
6.1试验条件
电源：额定电压士10%，其中波动士2%；频率50Hz士0.5Hz。6.1.2环境温度：15℃～25℃；测试期间温度波动不大于4℃/h。6.1.3环境相对湿度：40%~85%。6.1.4水冷旋转型日晒仪的供水条件：a)
自来水：进水压力0.1MPa~0.3MPa；去离子水：进水压力0.12MPa~0.17MPa，纯度高于8×10-6b)
日晒仪周围无明显电磁场干扰，无明显振动源；周围空气中不含腐蚀作用的介质。6.1.5
6.2检具
日晒仪检测时所用检具见表2。
表2日晒仪检测时所用检具
外观检测
辐照度
试验仓温度、湿度
黑板或黑标温度
绝缘电阻
电压、接地电阻
检具名称
光谱仪或辐照度计
温湿度计
表面测温仪
兆欧表
万用电表或接地电阻测试仪
日晒仪外观（5.1.15.1.4)用目测、手感法检测。6.4日晒仪涂装检测
日晒仪涂装（5.1.5)按FZ/T90074的有关规定检测。4
规格或准确度等级
温度士0.5℃，相对混度±2.5%
6.5测试条件和功能检测
日晒仪测试条件和功能（5.2)用目测法检测。6.6稳定时间检测
FZ/T98012—2014
日晒仪稳定时间（5.3)检测：启动日晒仪的同时启动秒表开始计时，至日晒仪各项设置参数稳定时停止计时，秒表显示数值即为日晒仪稳定时间。6.7试验仓辐照度检测
6.7.1测量点的布置
将光谱仪或辐照度计的传感器置于试验仓内固定，调整至朝向光照最强的方向以指向光源中心，并使灯管与传感器受光面和试样表面保持相等的距离。旋转型日晒仪的测量点的布置方式分为单层、双层或三层，每一方式的测量点均为三组，沿试样测试圆周均勾布置，每组分三个或四个点分别处于试样夹几何中心点上，如图1所示，单层或三层为九个测量点，双层为12个测量点，平板型日晒仪测量点为八个，均匀布置在有效测试平面上，如图2所示。a）单层试样架
6.7.2测量
b）双层试样架
图1旋转型日晒仪辐照度测量点位置分布c）三层试样架
设定日晒仪在300nm～400nm段辐照度为42W/m2或在420nm处辐照度为1.1W/m，待日晒仪稳定30min后，每隔2min分别记录一次采用检具测得的每个测量点辐照度实测值和日晒仪辐照度显示值，连续记录10次，旋转型日晒仪停止试样架转动。5
FZ/T98012—2014
6.7.3计算
图2平板型晒仪辐照度测量点位置分布6.7.3.1辐照度示值误差（5.4.1)按式（1)计算AF=F-F
式中：
辐照度示值误差，单位为瓦每平方米（W/m）；各次记录的日晒仪辐照度显示平均值，单位为瓦每平方米（W/m）；采用检具测得的辐照度所有实测值的平均值，单位为瓦每平方米(W/m\)。辐照度控制偏差(5.4.2)按式(2)计算：6.7.3.2
AFc-Fv-Fs
式中：
辐照度控制偏差，单位为瓦每平方米（W/m）；辐照度设定值，单位为瓦每平方米（W/m2）。辐照度波动量（5.4.3)按式（3)计算：6.7.3.3
AFF-F-F
式中：
辐照度波动量，单位为瓦每平方米（W/m）；采用检具测得的所有辐照度实测值中的最大值，单位为瓦每平方米（W/m)；采用检具测得的所有辐照度实测值中的最小值，单位为瓦每平方米(W/Ⅲ\)。平板型日晒仪辐照度均匀度（5.4.4)按式（4)计算：6.7.3.4
AFe=Fmx-Fmi
式中：
辐照度均勾度，单位为瓦每平方米（W/m2）；(1)
（3）
-（4)
-采用检具测得的各测量点辐照度实测平均值中的最大值，单位为瓦每平方米（W/m）；Fmin
采用检具测得的各测量点辐照度实测平均值中的最小值，单位为瓦每平方米（W/m）。6.8试验仓温湿度检测
仪器准备和测量
检测旋转型日晒仪时，把温湿度检具的三个传感器沿试样测试圆周均匀布置在试样夹背面中部位置但不直接接触，并避免氙弧灯直接照射；检测平板型日晒仪时，把标准温湿度表的三个传感器均匀布6
FZ/T98012-2014
置在有效测试平面上但不直接接触试样架。待日晒仪稳定30min后，每隔2min分别记录一次采用检具测得的每个测量点温度实测值和日晒仪试验仓温度显示值，连续记录10次。6.8.2计算
试验仓温度示值误差（5.5.1)按式（5)计算：6.8.2.1
AT,=Tv-T
式中：
△T—试验仓温度示值误差，单位为摄氏度（℃）；T
各次记录的日晒仪试验仓温度显示平均值，单位为摄氏度（℃）；T
采用检具测得的所有试验仓温度实测值的平均值，单位为摄氏度（℃）。6.8.2.2试验仓温度控制偏差（5.5.2)按式（6)计算：ATe--Tv-Ts
式中：
试验仓温度控制偏差，单位为摄氏度（℃）；试验仓温度设定值，单位为摄氏度（℃)。6.8.2.3试验仓温度均匀度（5.5.3)按式(7)计算：△Te=Tmax -Tmin
式中：
试验仓温度均匀度，单位为摄氏度（℃）；采用检具测得的各测量点试验仓温度实测平均值中的最大值，单位为摄氏度（℃）；采用检具测得的各测量点试验仓温度实测平均值中的最小值，单位为摄氏度（℃）。6.8.2.4试验仓温度波动量（5.5.4)按式（8)计算：ATF-Th-T:
式中：
试验仓温度波动量，单位为摄氏度（℃）：采用检具测得的所有试验仓温度实测值中的最大值，单位为摄氏度（℃）；采用检具测得的所有试验仓温度实测值中的最小值，单位为摄氏度（℃）。试验仓相对湿度示值误差（5.6.1)按式（9)计算：6.8.2.5
ARL-RV-R
式中：
一试验仓相对湿度示值误差，%；Rv
各次记录的日晒仪的试验仓相对湿度显示平均值，%；采用检具测得的所有试验仓相对湿度实测值的平均值，%。试验仓相对湿度控制偏差(5.6.2)按式(10)计算：6.8.2.6
ARc-Rv-Rs
式中：
试验仓相对湿度控制偏差，%；
试验仓相对湿度设定值，%。
试验仓相对湿度均匀度（5.6.3)按式(11)计算：6.8.2.7
ARe-Rmx-Rmi
式中：
试验仓相对湿度均匀度，%；
（5）
（8）
-（9)
（10）
·（11)
FZ/T98012—2014
Rmax——采用检具测得的各测量点试验仓相对湿度实测平均值中的最大值，%；R—采用检具测得的各测量点试验仓相对湿度实测平均值中的最小值，%。6.8.2.8试验仓相对湿度波动量（5.6.4）按式(12)计算：AR=R-R
式中：
试验仓相对湿度波动量，%：
R，一一采用检具测得的所有试验仓相对湿度实测值中的最大值，%，R：一一采用检具测得的所有试验仓相对湿度实测值中的最小值，%。6.9黑板温度或黑标温度检测
6.9.1仪器准备和测量
··(12)
设定日晒仪在300nm~400nm段辐照度为42W/m2或在420nm处辐照度为1.1W/m，稳定30min后，先记录黑板温度或黑标温度显示值，当黑板或黑标温度计旋转到易测量位置时立即暂停试样架旋转，用表面测温仪测量黑板中部的温度。6.9.2评定
6.9.2.1黑板温度或黑标温度显示值与检具实测值之差为黑板温度或黑标温度示值误差（5.7.1）。6.9.2.2黑板温度或黑标温度显示值与设定值之差为黑板温度或黑标温度控制偏差（5.7.2)。6.10计时准确度检测
6.10.1运行时间计时准确度（5.8.1)检测：记录运行时间初始值，同时启动秒表，30min后记录日晒仪累积运行时间，与实测值比较。6.10.2淋雨时间计时准确度（5.8.2）检测：设定淋雨时间为1min，间隔时间为29min，按下淋雨功能键，用秒表分别测量淋雨时间和淋雨间隔时间。6.10.3明暗周期计时准确度（5.8.3)检测：设定明暗周期为30min，按下明暗周期功能键，用秒表分别测量明、暗周期时间。
6.11试样架转速检测
试样架转速（5.9）检测：在旋转的试样架上找-个特征明显点，用秒表测量转过5圈所需的时间，计算出转速。
6.12安全性检测
6.12.1绝缘电阻（5.10.1）检测：电源开关置于接通位置，用兆欧表测试电源输人端对地端的绝缘电阻。6.12.2接地电路连接电阻（5.10.2)检测：用接地电阻测试仪按GB4793.1中接地电路连接电阻的测试要求，测量连接电阻。
6.13环境适应性试验检测
环境适应性试验（5.11)检测：按GB/T6587中的I组仪器的要求进行。6.14运输试验检测
运输试验（5.12)检测：按GB/T6587中的3级流通条件的要求进行。8
7检验规则
7.1出厂检验
FZ/T98012—2014
出厂检验应按5.1～5.10的要求由制造企业的质量检验部门逐台进行，全部检验合格方能出厂，并应附有产品合格证。
型式检验
在下列情况之一时，生产企业应进行型式检验：7.2.1
新产品试制定型时；
主要零部件、元器件、原材料、电路设计、工艺结构等作重要改变时；批量生产时，产量累计达500台后；c）
国家有关部门提出进行型式检验要求时。d)
7.2.2型式检验项目为第5章规定的全部内容。7.2.3型式检验从出厂检验合格的日晒仪中随机抽取一台作为检验样机。检验时，送检样机中的任一项目不符合要求时允许修复后继续检验。若修复后继续检验不符合要求的，则该批产品判定为不合格；若修复后继续检验合格的，则重新另行抽取一台进行复检。经复检符合要求的，该批产品判定为合格；经复检不符合要求的，该批产品判定为不合格。8
标志、包装、运输和贮存
8.1标志
8.1.1包装储运的图示标志应符合GB/T191的规定，8.1.2
日晒仪的铭牌应符合FZ/T90089.1和FZ/T90089.2的规定。8.2包装
日晒仪的包装应符合FZ/T90054的规定。8.3运输
日晒仪在运输过程中应避免剧烈的震动、冲击、翻滚、高处跌落和雨雪淋袭。8.4购存
日晒仪应贮存在干燥通风的仓库内，空气中不应有腐蚀性气体，库内温湿度不应有剧烈的变化，相对湿度应不大于75%。
