【纺织行业标准(FZ)】 非织造布梳理机

FZ/T93060—2003

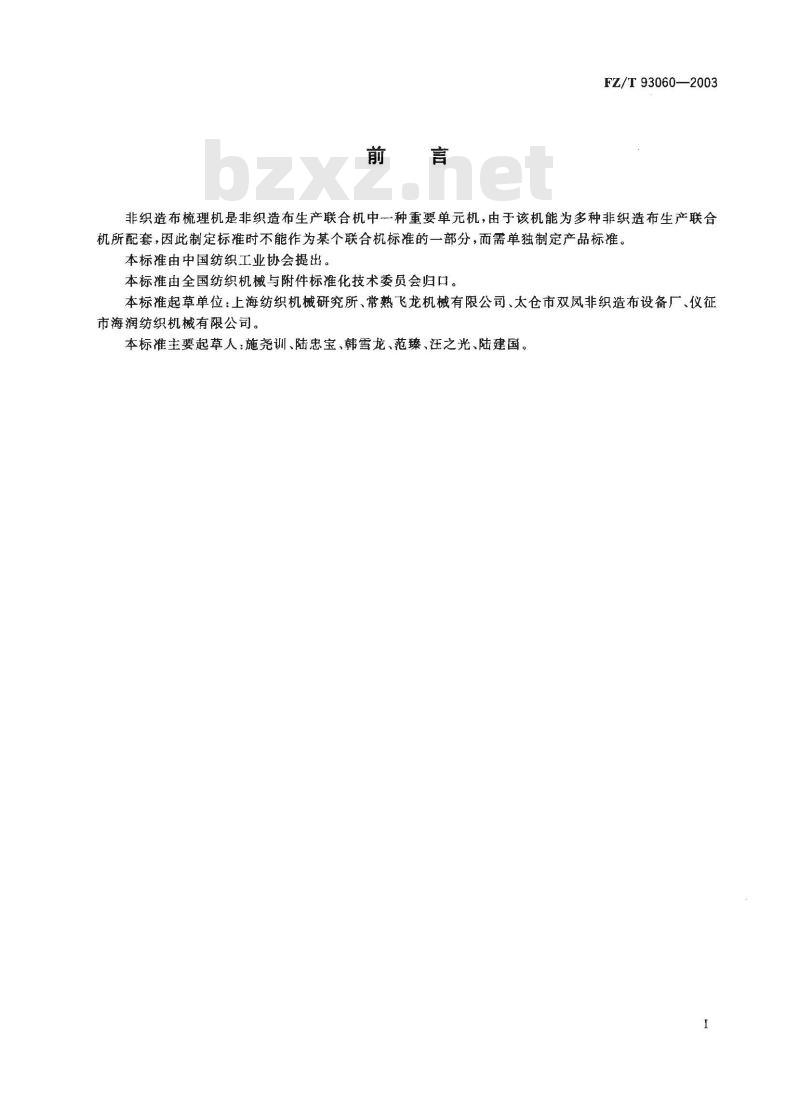

非织造布梳理机是非织造布生产联合机中一种重要单元机，由于该机能为多种非织造布生产联合机所配套，因此制定标准时不能作为某个联合机标准的一部分，而需单独制定产品标准。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：上海纺织机械研究所、常熟飞龙机械有限公司、太仓市双凤非织造布设备厂、仪征市海润纺织机械有限公司。
本标准主要起草人：施尧训、陆忠宝、韩雪龙、范臻、汪之光、陆建国。1范围

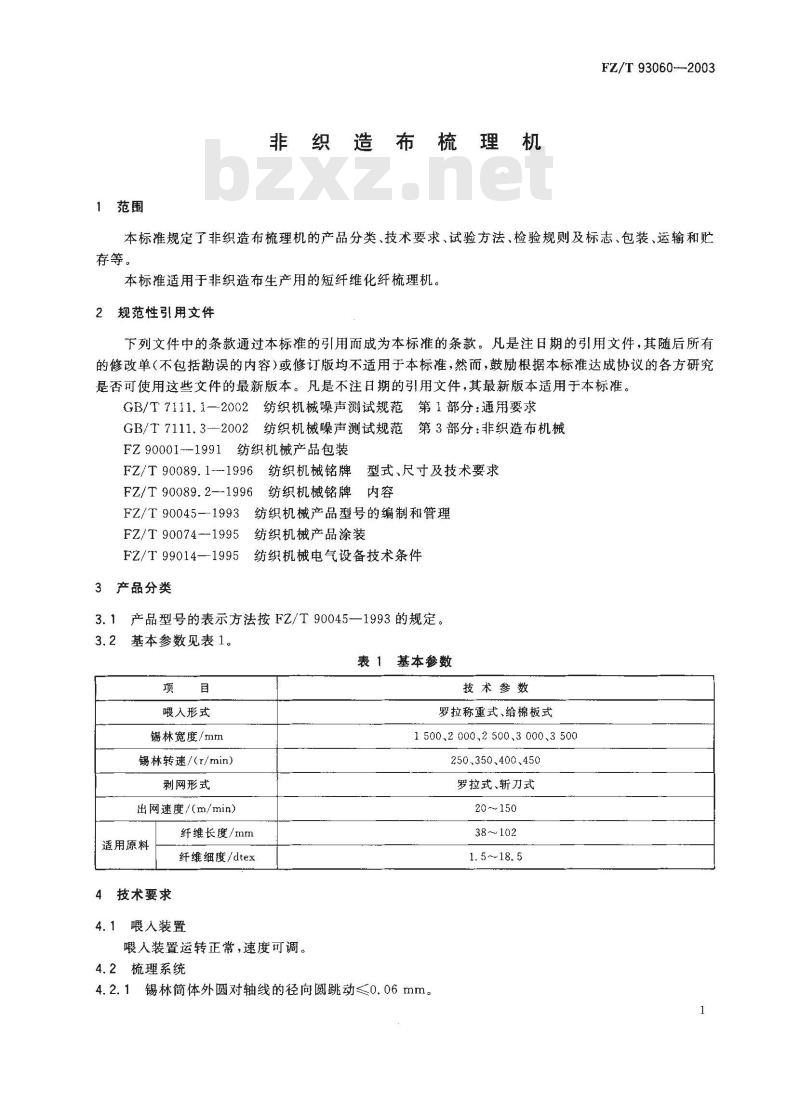

非织造布梳理
FZ/T93060--2003
本标准规定了非织造布梳理机的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存等。
本标准适用于非织造布生产用的短纤维化纤梳理机。2规范性引用文件
下列文件中的条款通讨本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7111.1—2002纺织机械噪声测试规范第1部分：通用要求GB/T7111.3--2002纺织机械噪声测试规范第3部分：非织造布机械FZ90001--1991纺织机械产品包装FZ/T90089.1-1996纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2--1996纺织机械铭牌内容FZ/T90045-1993纺织机械产品型号的编制和管理FZ/T90074—1995
纺织机械产品涂装
FZ/T99014—1995纺织机械电气设备技术条件3产品分类
产品型号的表示方法按FZ/T90045—1993的规定，3.1
基本参数见表1。
表1基本参数
喂人形式
锡林宽度/mm
锡林转速/（r/min）
剥网形式
出网速度/（m/min）
适用原料
4技术要求
纤维长度/mm
纤维细度/dtex
4.1喂人装置
喂人装置运转正常，速度可调。4.2梳理系统
技术参数
罗拉称重式、给棉板式
1 5002 000,2 500、3 000.3 500250.350、400、450
罗拉式、斩刀式
20~150
38~102
4.2.1锡林筒体外圆对轴线的径向圆跳动≤0.06mm。1
FZ/T 93060—2003

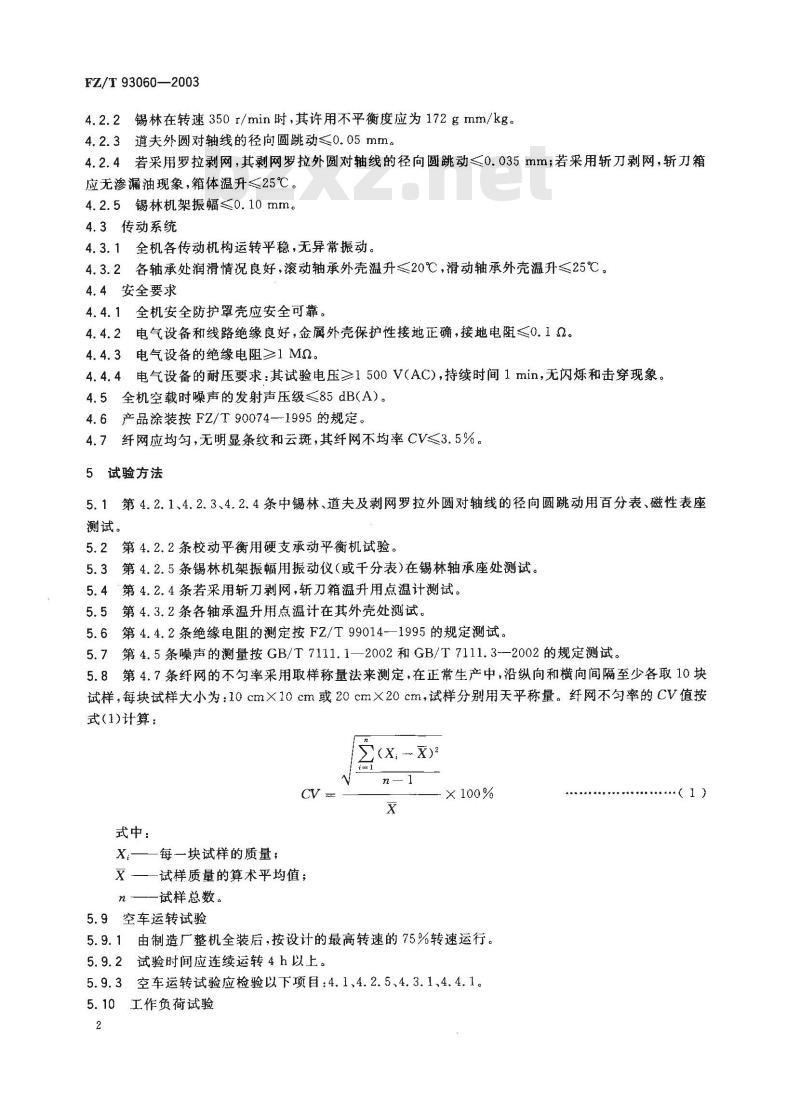

4.2.2锡林在转速350/min时，其许用不平衡度应为172gmm/kg。4.2.3道夫外圆对轴线的径向圆跳动≤0.05mm。4.2.4若采用罗拉剥网，其剥网罗拉外圆对轴线的径向圆跳动≤0.035mm；若采用斩刀剥网，斩力箱应无渗漏油现象，箱体温升25℃。4.2.5锡林机架振幅≤0.10mm。
4.3传动系统
4.3.1全机各传动机构运转平稳，无异常振动。4.3.2各轴承处润滑情况良好，滚动轴承外壳温升≤20℃，滑动轴承外壳温升≤25℃。4.4安全要求
4.4.1全机安全防护罩壳应安全可靠。4.4.2电气设备和线路绝缘良好，金属外壳保护性接地正确，接地电阻≤0.12。4.4.3电气设备的绝缘电阻≥1MQ。4.4.4电气设备的耐压要求：其试验电压≥1500V(AC)，持续时间1min，无闪烁和击穿现象。4.5全机空载时噪声的发射声压级≤85dB(A）。4.6产品涂装按FZ/T90074—1995的规定。4.7纤网应均匀，无明显条纹和云斑，其纤网不均率CV≤3.5%。5试验方法
5.1第4.2.1、4.2.3、4.2.4条中锡林、道夫及剥网罗拉外圆对轴线的径向圆跳动用百分表、磁性表座测试。
5.2第4.2.2条校动平衡用硬支承动平衡机试验。5.3第4.2.5条锡林机架振幅用振动仪（或千分表）在锡林轴承座处测试。5.4第4.2.4条若采用斩刀剥网，刀箱温升用点温计测试。5.5第4.3.2条各轴承温升用点温计在其外壳处测试。5.6第4.4.2条绝缘电阻的测定按FZ/T99014—1995的规定测试。5.7第4.5条噪声的测量按GB/T7111.1—2002和GB/T7111.3-—2002的规定测试。5.8第4.7条纤网的不勾率采用取样称量法来测定，在正常生产中，沿纵向和横向间隔至少各取10块试样，每块试样大小为：10cm×10cm或20cm×20cm，试样分别用天平称量。纤网不勾率的CV值按式(1)计算：
(X: X)2
式中：
X,—一每一块试样的质量；
一试样质量的算术平均值；
n——试样总数。
5.9空车运转试验
×100%
5.9.1由制造厂整机全装后，按设计的最高转速的75%转速运行。5.9.2试验时间应连续运转4h以上。5.9.3空车运转试验应检验以下项目：4.1、4.2.5、4.3.1、4.4.1。5.10工作负荷试验

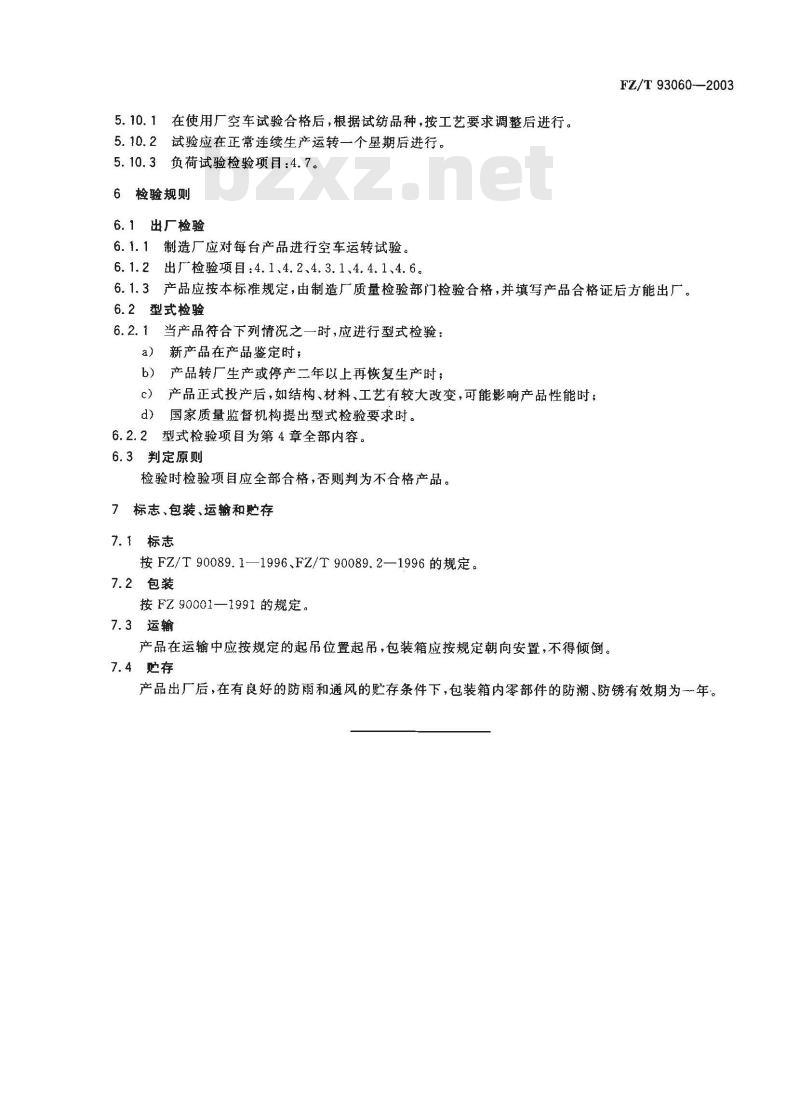

5.10.1在使用厂空车试验合格后，根据试纺品种，按工艺要求调整后进行。5.10.2试验应在正常连续生产运转一个星期后进行。5.10.3负荷试验检验项目：4.7。检验规则
6.1出厂检验
6.1.1制造厂应对每台产品进行空车运转试验。6.1.2出厂检验项目：4.1、4.2、4.3.1、4.4.1、4.6。FZ/T 93060-2003
6.1.3产品应按本标准规定，由制造厂质量检验部门检验合格，并填写产品合格证后方能出厂。6.2型式检验
6.2.1当产品符合下列情况之一时，应进行型式检验：a）新产品在产品鉴定时；
b）产品转厂生产或停产二年以上再恢复生产时；c）产品正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时；d）国家质量监督机构提出型式检验要求时。6.2. 2www.bzxz.net
型式检验项目为第4章全部内容。6.3判定原则
检验时检验项目应全部合格，否则判为不合格产品。7标志、包装、运输和贮存
7.1标志
按FZ/T90089.1—1996、FZ/T90089.2—1996的规定。7.2包装
按FZ90001—1991的规定。
7.3运输
产品在运输中应按规定的起吊位置起吊，包装箱应按规定朝向安置，不得倾倒。7.4贮存
产品出厂后，在有良好的防雨和通风的贮存条件下，包装箱内零部件的防潮、防锈有效期为一年。
