【机械行业标准(JB)】 电气绝缘浸渍漆和漆布快速热老化试验方法—热重点斜法

中华人民共和压机械戒行业标准JB/T15441999
1999-08-064
2000-01-01
JB/T1544±1999

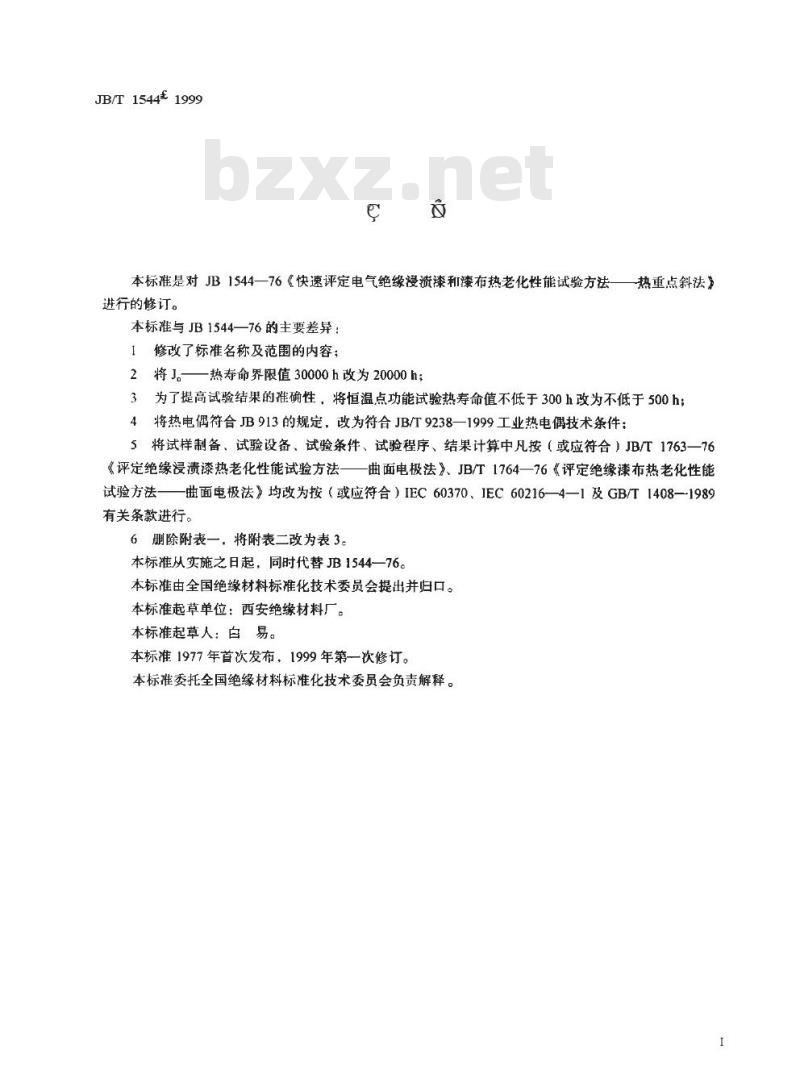

本标准是对JB1544一76《快速评定电气绝缘漫溃漆和漆布热老化性能试验方法热重点斜法》进行的修订。
本标准与JB1544—76的主要差异：1修改了标准名称及范围的内容；2将J。热寿命界限值30000h改为20000h；3为了提高试验结果的准确性，将恒温点功能试验热寿命值不低于300h改为不低于500h；4将热电偶符合JB913的规定，改为符合JB/T9238—1999工业热电偶技术条件：5将试样制备、试验设备、试验条件、试验程序、结果计算中凡按（或应符合）JB/T1763一76《评定绝缘浸渍漆热老化性能试验方法—曲面电极法》、JB/T1764一76《评定绝缘漆布热老化性能试验方法——曲面电极法》均改为按（或应符合）IEC60370、IEC60216—4—1及GB/T1408—1989有关条款进行。
6删除附表一，将附表二改为表3。本标准从实施之日起，同时代替JB1544一76。本标准由全国绝缘材料标准化技术委员会提出并归口。本标准起草单位：西安绝缘材料厂。本标准起草人：白易。
本标准1977年首次发布，1999年第一次修订。本标准委托全国绝缘材料标准化技术委员会负责解释。1

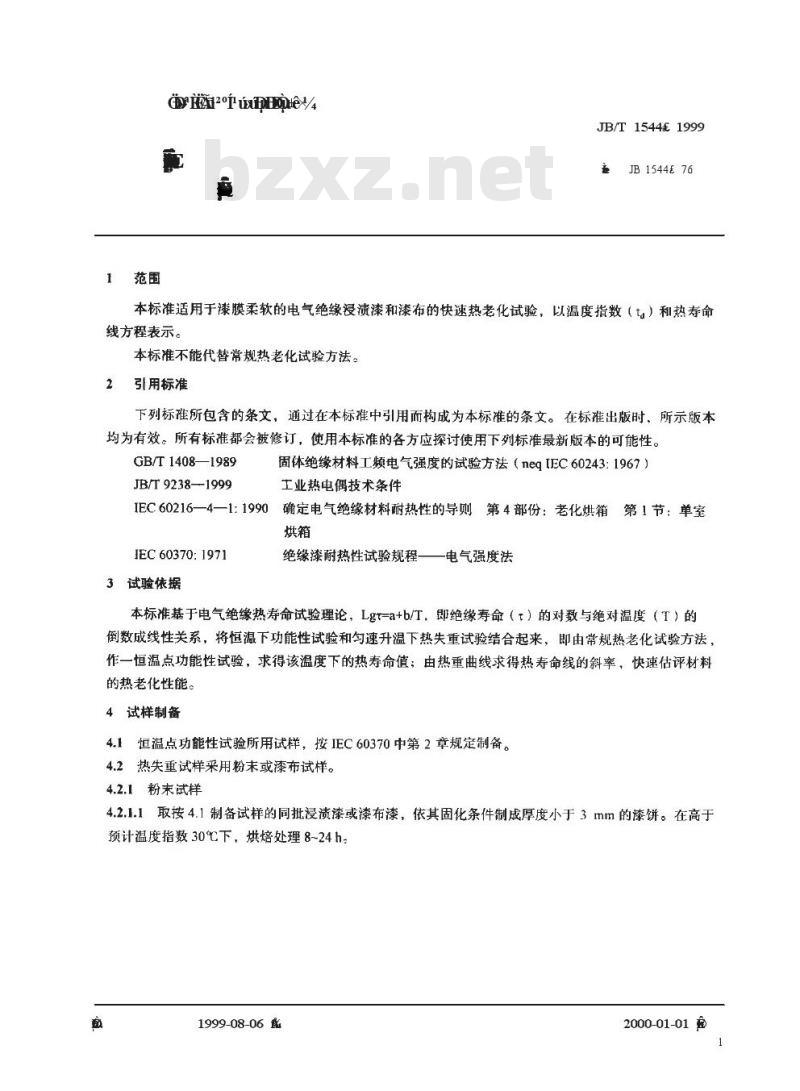

1范围
JB/T15441999
JB154476
本标准适用于漆膜柔软的电气绝缘浸渍漆和漆布的快速热老化试验，以温度指数（t）和热寿命线方程表示。
本标准不能代替常规热老化试验方法。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1408—1989
JB/T9238—1999
IEC60216—4—1:1990
IEC60370:1971
3试验依据
固体绝缘材料工频电气强度的试验方法（neqtEC60243：1967）工业热电偶技术条件
确定电气绝缘材料耐热性的导则第4部份：老化烘箱烘箱
绝缘漆耐热性试验规程一
电气强度法
第1节：单室
本标准基于电气绝缘热寿命试验理论，Lgt=a+b/T，即绝缘寿命（t）的对数与绝对温度（T）的倒数成线性关系，将恒温下功能性试验和匀速升温下热失重试验结合起来，即由常规热老化试验方法作一恒温点功能性试验，求得该温度下的热寿命值；由热重曲线求得热寿命线的斜率，快速估评材料的热老化性能。
4试样制备
4.1恒温点功能性试验所用试样，按IEC60370中第2章规定制备。4.2热失重试样采用粉末或漆布试样。4.2.1粉末试样
4.2.1.1，取按4.1制备试样的同批浸渍漆或漆布漆，依其固化条件制成厚度小于3mm的漆饼。在高于预计温度指数30℃下，烘焙处理8~24h：1999-08-06免费标准bzxz.net
2000-01-01
JB/T15441999

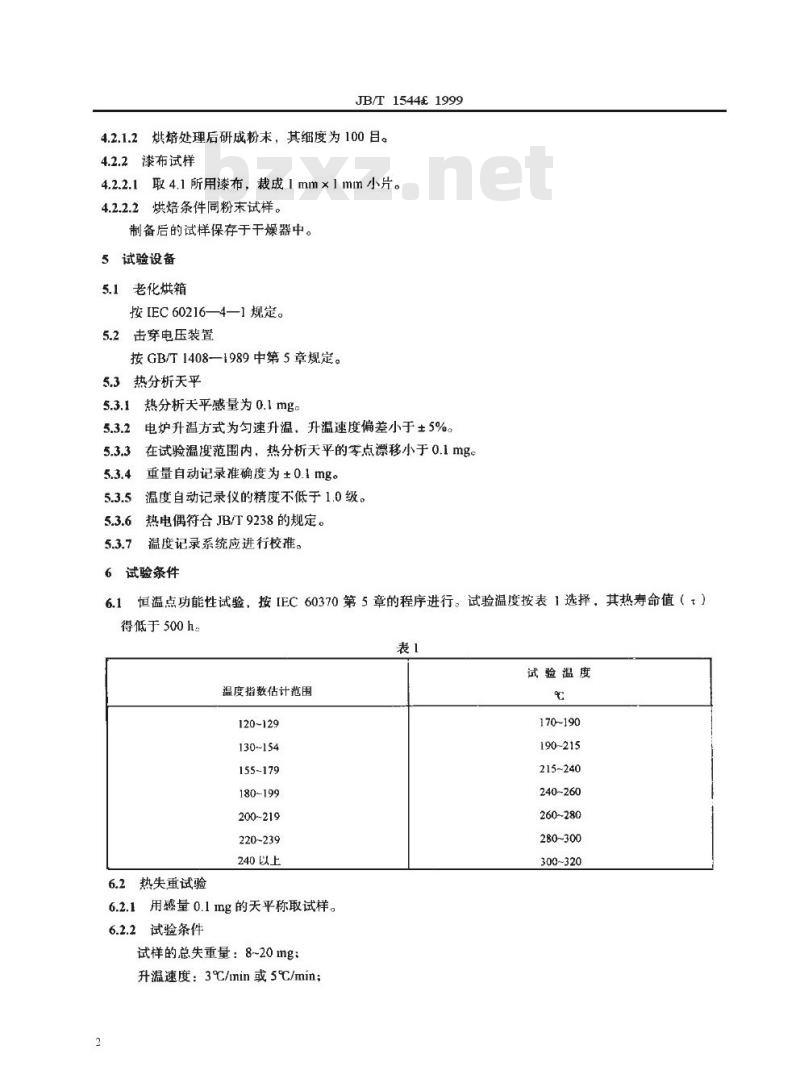

4.2.1.2烘焙处理后研成粉末，其细度为100目。4.2.2漆布试样
4.2.2.1取4.1所用漆布，栽成1mm×1mm小片。4.2.2.2烘焙条件同粉末试样。
制备后的试样保存于干燥器中。5试验设备
5.1老化烘箱
按[EC60216—4—1规定。
5.2击穿电压装置
按GB/T1408—1989中第5章规定。5.3热分析天平
5.3.1热分析天平感量为0.1mg。5.3.2
电炉升温方式为匀速升温，升温速度偏差小于5%。在试验温度范围内，热分析天平的零点漂移小于0.1mg。重量自动记录准确度为±0.1mg。5.3.5温度自动记录仪的精度不低于1.0级。5.3.6热电偶符合JB/T9238的规定。5.3.7
温度记录系统应进行校推。
6试验条件
恒温点功能性试验，按IEC60370第5章的程序进行。试验温度按表1选择，其热寿命值（t）得低于500h。
试验温度
温度指数估计范围
120~129
130-154
155-179
180-199
200-219
220~239
240以上
6.2热失重试验
6.2.1用感量0.1mg的天平称取试样。6.2.2试验条件
试样的总失重量：8~20mg；
升温速度：3℃/inin或5℃/min；2
170~190
190~215
215~240
240~260
260-280
280~300
300~320

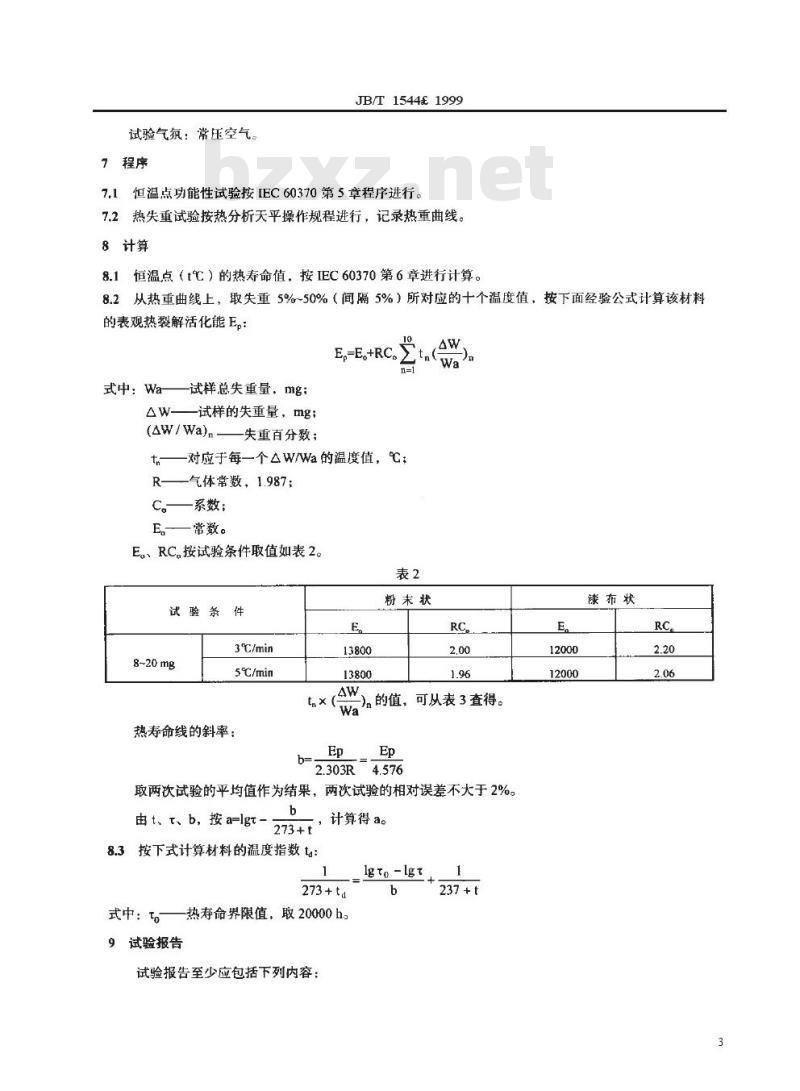

试验气氛：常压空气。
7程序
JB/T15441999
恒温点功能性试验按[EC60370第5章程序进行。7.1
7.2热失重试验按热分析天平操作规程进行，记录热重曲线。8计算
8.1恒温点（t℃）的热寿命值，按IEC60370第6章进行计算。8.2从热重曲线上，取失重5%~50%（间隔5%）所对应的十个温度值，按下面经验公式计算该材料的表观热裂解活化能E：
式中：Wa-
一试样总失重量，mg：
△W-试样的失重量，mg：
(W/Wa)n—失重百分数；
E,=E。+RC。
t——对应于每一个△W/Wa的温度值，℃：R——气体常数，1.987
C。系数；
E。常数。
E。、RC按试验条件取值如表2。表2
试验条件
8-20mg
3℃/min
5℃/min
热寿命线的斜率：
粉末状
漆布状
)。的值，可从表3查得。
取两次试验的平均值作为结果，两次试验的相对误差不大于2%。由 t、t、b，按 a=lgt
8.3按下式计算材料的温度指数t：计算得a。
Ig to -lgt
273+td
式中：o
一热寿命界限值，取20000ha
9试验报告
试验报告至少应包括下列内容：b
237 +t
JB/T15441999
a）材料名称、型号、生产厂和生产日期；b）恒温点功能试验的温度，每周期的时间及电气强度平均值；c）热重试验的试样形状、总失重量、升温速度、失重百分数和对应的温度值；表3
JB/T15441999
d）热寿命线的点和斜率的值（t、T、h);e）热寿命方程，lgt=a+
f）材料的热重点斜法温度指数，ta；g）试验开始和结束日期。
)。表使用说明：
-)。栏内找出失重百分数，于t.栏内找出相应温度的百位和十位数；再加上表下部温度首先在（
个位对应的数，
=697+13=710。
下的t，×
=15%时对应的t=275℃，则其
=35%的t=358℃，则其t,×
)n=592+14=606。
JB/T15441999
