【机械行业标准(JB)】 110及200千伏户外少油断路器用瓷套

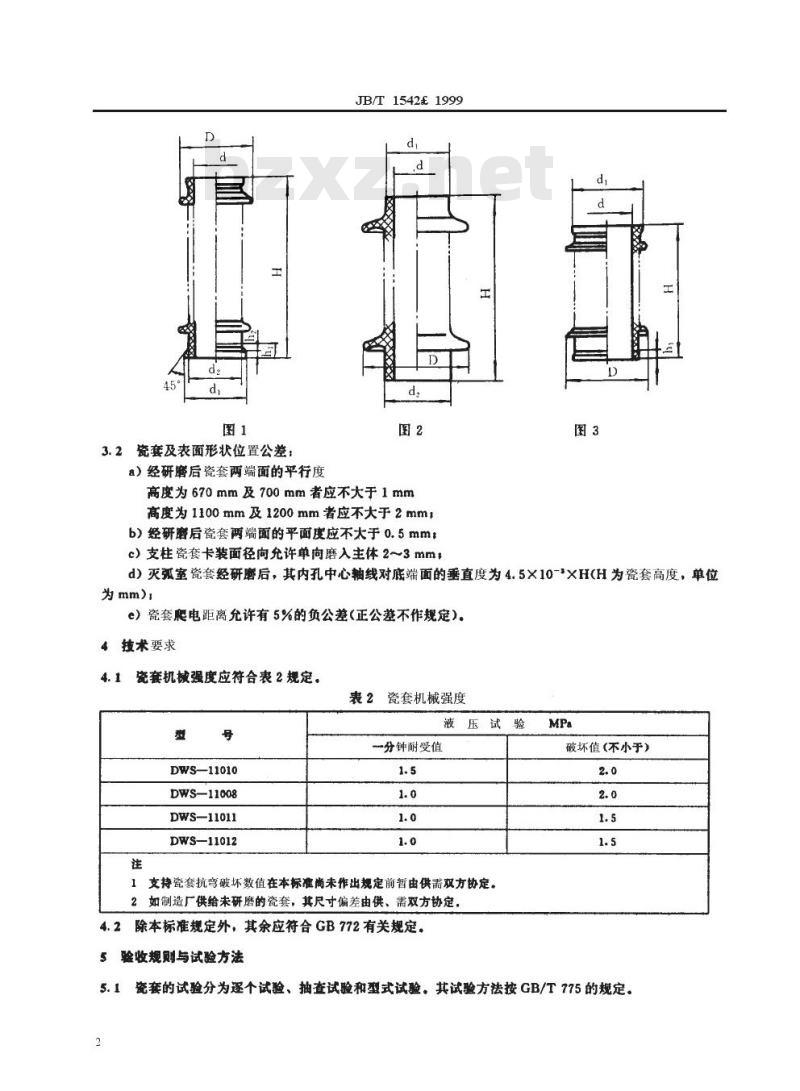

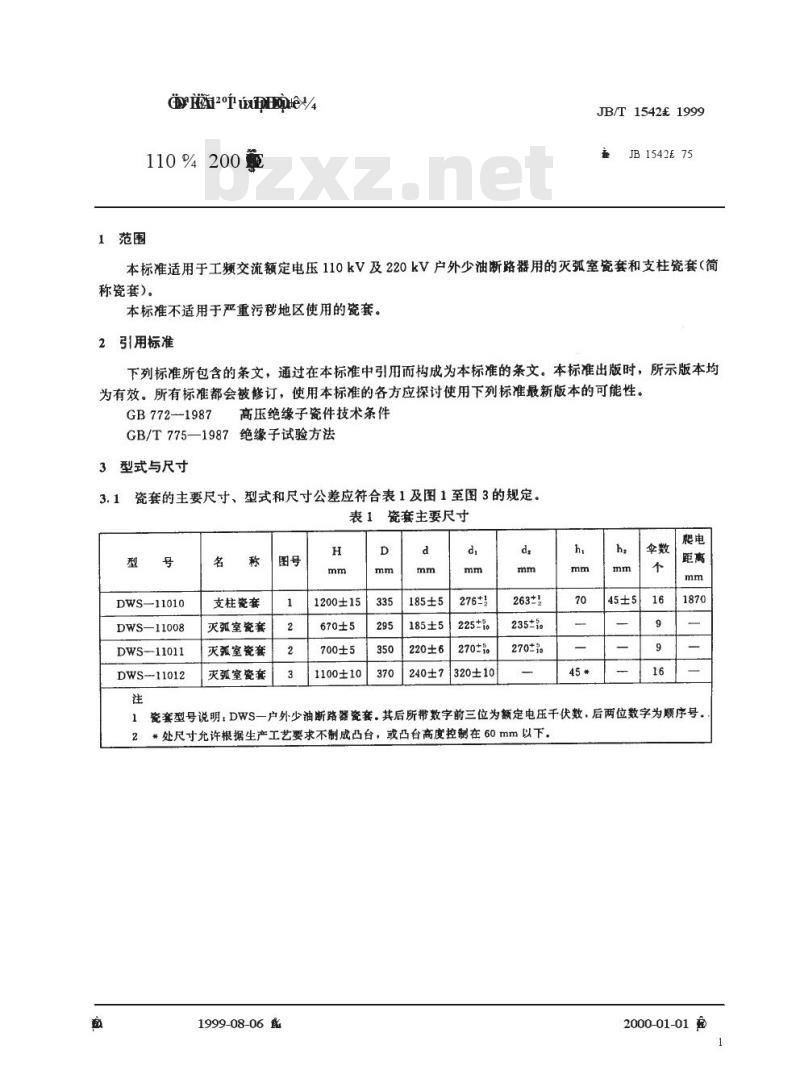

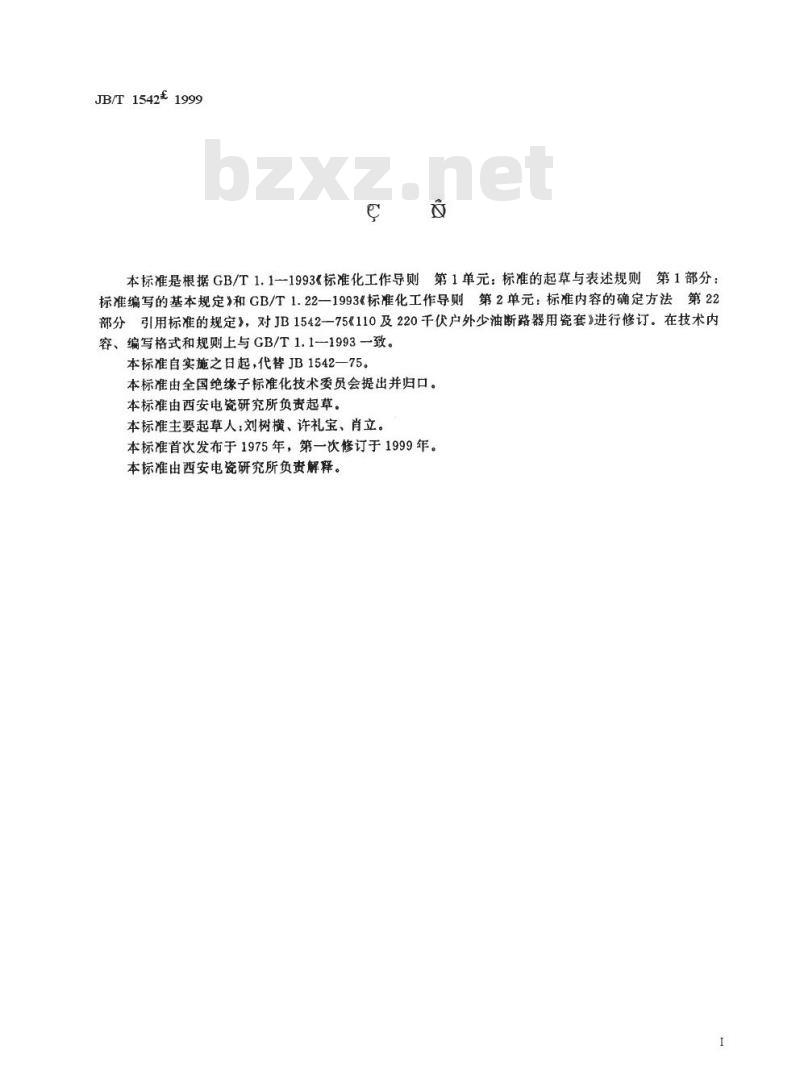

中华人民共和国机械行业标准 JB/T 1542-1999 本标准是根据GB/T 1.1—1993《标准化工作导则 第1单元：标准的起草与表述规则 第1部分：标准编写的基本规定》和GB/T 1.2—1993《标准化工作导则 第2单元：标准内容的确定方法 第2部分：引用标准的规定》，对JB 1542—75《110及220千伏户外少油断路器用瓷套》进行修订。在技术内容、编写格式和规则上与GB/T 1.1—1993一致。本标准自实施之日起，代替JB 1542—75。本标准由全国绝缘子标准化技术委员会提出并归口。本标准由西安电瓷研究所负责起草。本标准主要起草人：刘树横、许礼宝、肖立。本标准首次发布于1975年，第一次修订于1999年。本标准由西安电瓷研究所负责解释。 1 范围 本标准适用于工频交流额定电压110kV及220kV户外少油断路器用的灭弧室瓷套和支柱瓷套（简称瓷套）。 本标准不适用于严重污秽地区使用的瓷套。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 772—1987 高压绝缘子瓷件技术条件 GB/T 775—1987 绝缘子试验方法 3 型式与尺寸 3.1 瓷套的主要尺寸、型式和尺寸公差应符合表1及图1至图3的规定。 表1 瓷套主要尺寸 型号 | 名称 | H (mm) | D (mm) | d (mm) | 爬电距离 (mm) ---|---|---|---|---|--- DWS-11010 | 支柱瓷套 | 1200±15 | 335 | 185±5 | 1870 DWS-11008 | 灭弧室瓷套 | 670±5 | 295 | 185±5 | 1870 DWS-11011 | 灭弧室瓷套 | 700±5 | 350 | 220±6 | 1870 DWS-11012 | 灭弧室瓷套 | 1100±10 | 370 | 240±7 | 1870 瓷套型号说明：DWS—户外少油断路器瓷套。其后所带数字前三位为额定电压千伏数，后两位数字为顺序号。 3.2 瓷套及表面形状位置公差： a) 经研磨后瓷套两端面的平行度：高度为670mm及700mm者应不大于1mm；高度为1100mm及1200mm者应不大于2mm； b) 经研磨后瓷套两端面的平面度应不大于0.5mm； c) 支柱瓷套卡装面径向允许单向磨入主体2mm； d) 灭弧室瓷套经研磨后，其内孔中心轴线对底端面的垂直度为4.5×10⁻¹ × H（H为瓷套高度，单位为mm）； e) 瓷套爬电距离允许有5%的负公差（正公差不作规定）。 4 技术要求 4.1 瓷套机械强度应符合表2规定。 表2 瓷套机械强度 型号 | 破坏值（不小于） MPa | 液压试验分钟耐受值 MPa ---|---|--- DWS-11010 | 2.0 | 1.5 DWS-11008 | 2.0 | 1.0 DWS-11011 | 1.5 | 1.0 DWS-11012 | 1.5 | 1.0 注：1. 支持瓷套抗弯破坏数值在本标准尚未作出规定前暂由供需双方协定。2. 如制造厂供给未研磨的瓷套，其尺寸偏差由供、需双方协定。 4.2 除本标准规定外，其余应符合GB 772有关规定。 5 验收规则与试验方法 5.1 瓷套的试验分为逐个试验、抽查试验和型式试验。其试验方法按GB/T 775的规定。 5.2 瓷套应按批进行抽查试验，以一工艺方法制成的同一型号的瓷套算作一批，每批数量不应超过100只。 5.3 瓷套均应逐只经受表3各项试验检查，如发现有不符合表中规定的任何一项要求时，则此瓷套不合格。 表3 瓷套逐个试验项目 项号 | 试验名称 | 试验根据 | 试验方法 ---|---|---|--- 1 | 尺寸检查 | 本标准3.1、3.2 | GB/T 775.1 2 | 外观检查 | 本标准4.2 | GB 772 3 | 液压耐受试验 | 本标准4.1 | GB/T 775.3
