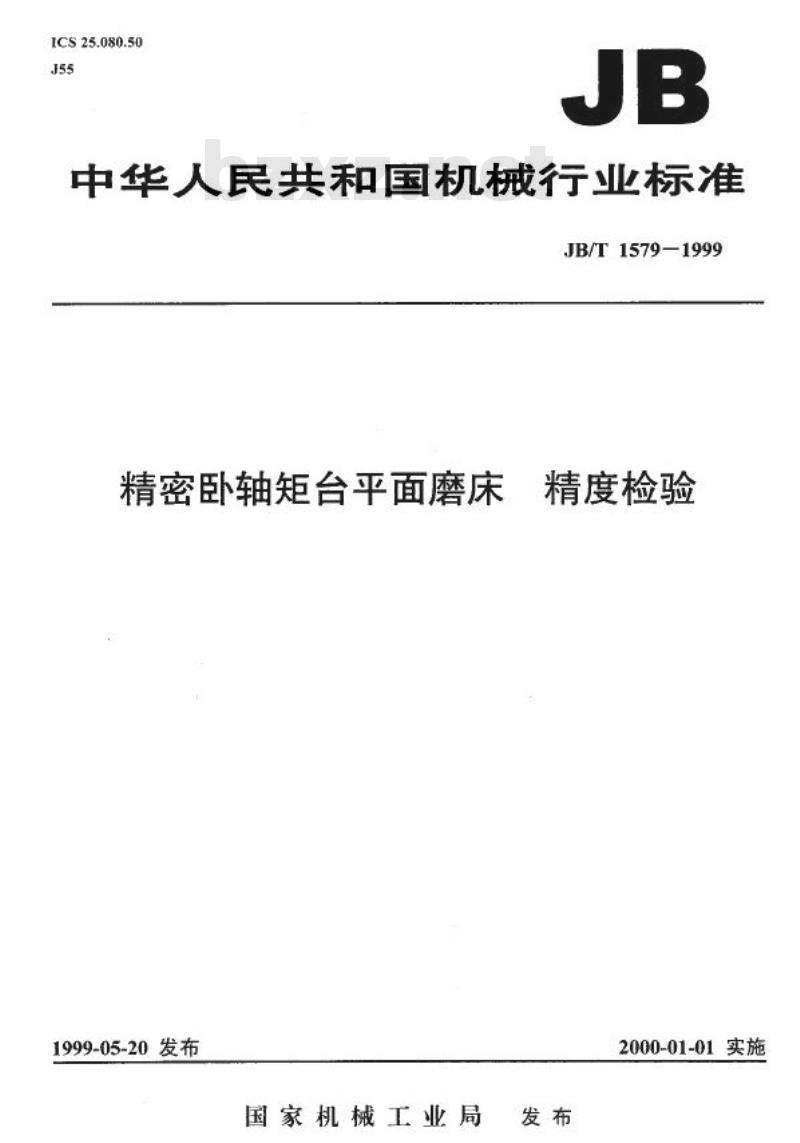

【机械行业标准(JB)】 精密卧轴矩台平面磨床 精度检验

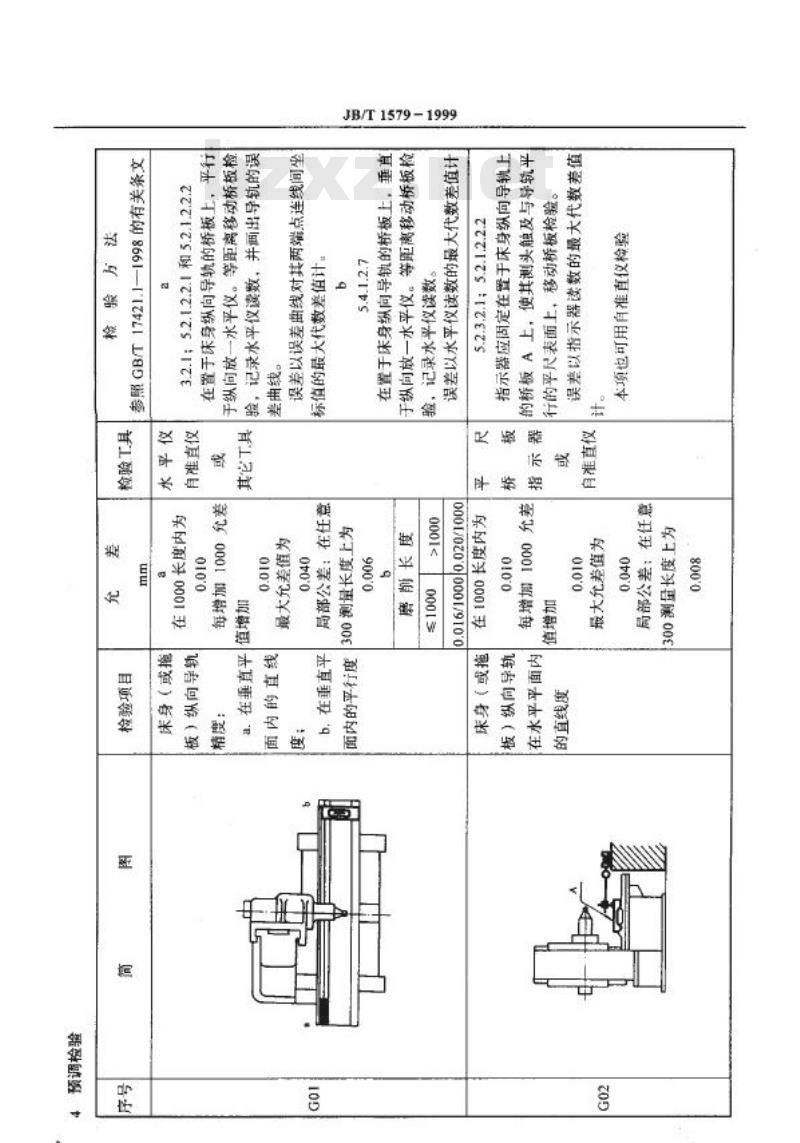

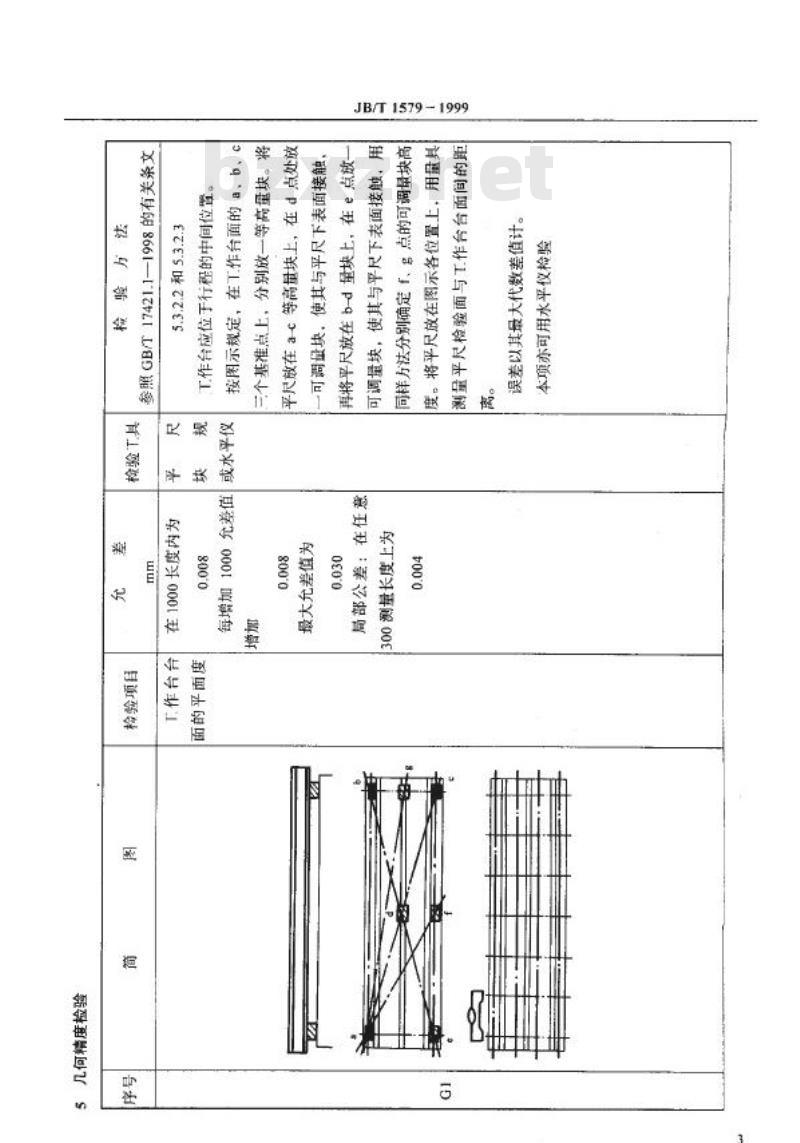

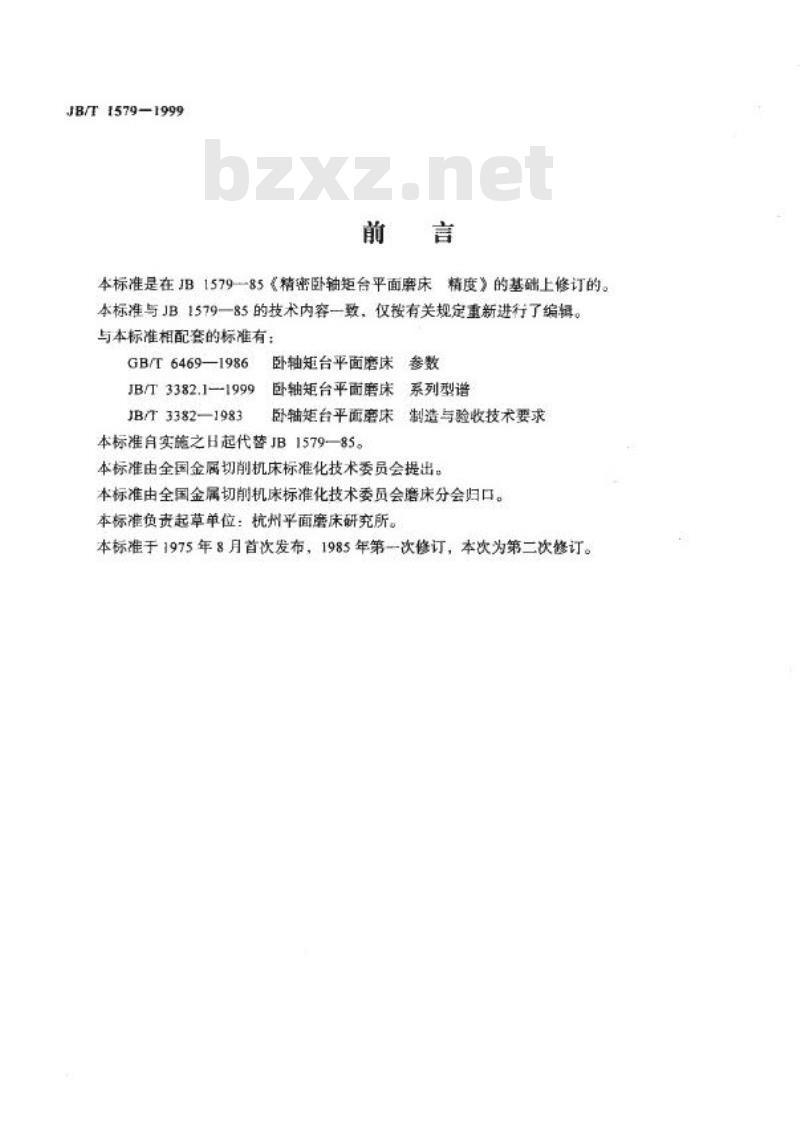

JB/T 1579-1999 精密卧轴矩台平面磨床 精度检验 中华人民共和国机械行业标准 发布日期：1999-05-20 实施日期：2000-01-01 国家机械工业局 前言 本标准是在JB 1579-85《精密卧轴矩台平面磨床精度》的基础上修订的。本标准与JB 1579-85的技术内容一致，仅按有关规定重新进行了编摄。与本标准相配套的标准有： GB/T 6469—1986 JB/T 3382.1—1999 卧轴矩台平面磨床参数 JB/T 3382—1983 卧轴矩台平面磨床系列型谱、卧轴矩台平面磨床制造与验收技术要求。 本标准自实施之日起代替JB 1579—85。本标准由全国金属切削机床标准化技术委员会提出，由全国金属切削机床标准化技术委员会磨床分会归口。本标准负责起草单位为杭州平面磨床研究所。本标准于1975年8月首次发布，1985年第一次修订，本次为第二次修订。 1 范围 本标准规定了精密卧轴矩台平面磨床的几何精度和工作精度的要求及检验方法。本标准适用于工作台台面宽度125~800mm，工作台作纵向移动的精密级卧轴矩台平面磨床。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 17421.1—1998 机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度 3 一般要求 3.1 使用本标准时，应参照GB/T 17421.1的有关规定，尤其是检验前的安装、主轴及其他部件的空运转升温、检验方法和检验工具的精度。 3.2 参照GB/T 17421.1—1998中3.1的规定调整安装水平，调平必须按制造厂规定的方法。 3.3 检验前一般可按装拆工具和检验方便、热检项目的要求安排实际检验次序。 3.4 当实测长度与本标准规定的长度不同时，允差应根据GB/T 17421.1—1998中2.3.1.1的规定按能够测量的长度折算。折算结果小于0.001mm时，仍按0.001mm计。 3.5 工作精度检验时，试件的检验应在精磨后进行。 3.6 根据用户和制造厂的协议，检验项目可以增减。 3.7 为简明起见，本标准预调检验和工作精度检验两章中的简图仅附一种形式的机床简图。
