【机械行业标准(JB)】 胀紧联结套 型式与基本尺寸

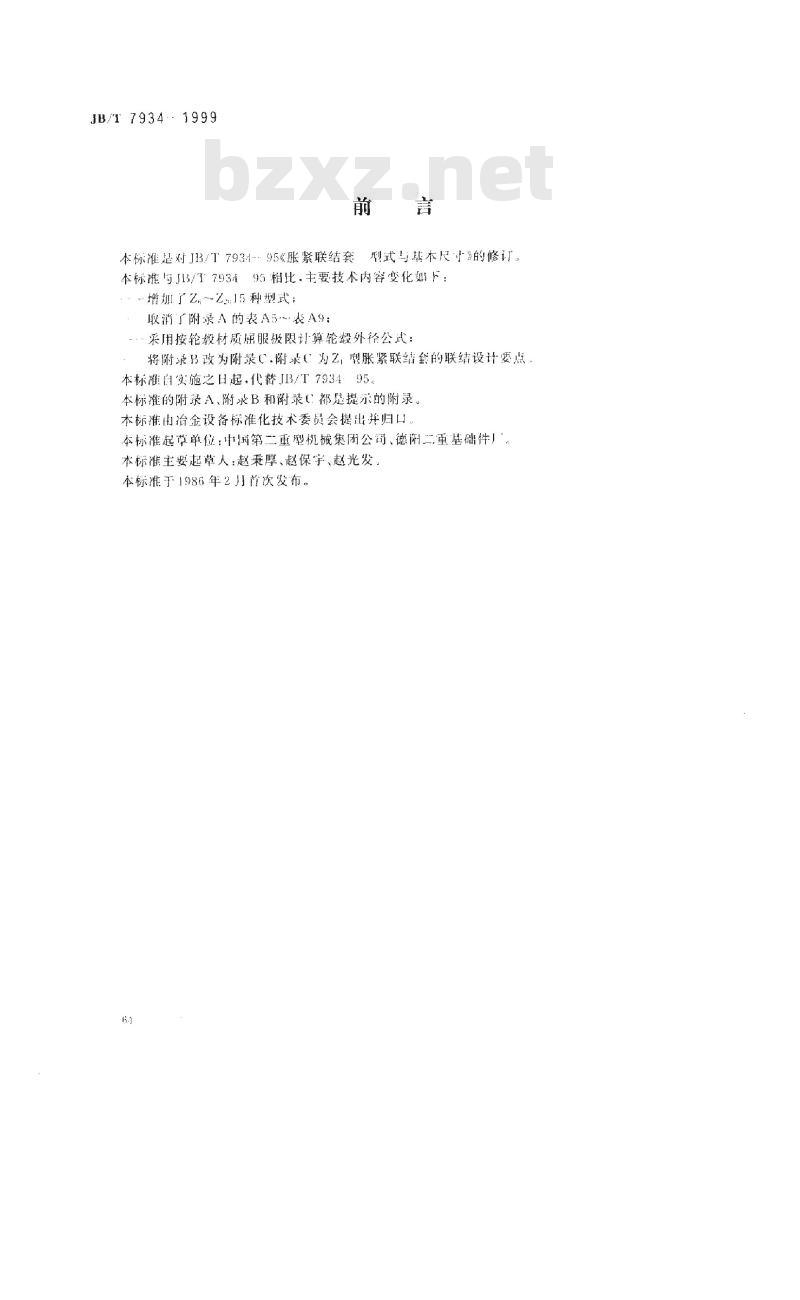

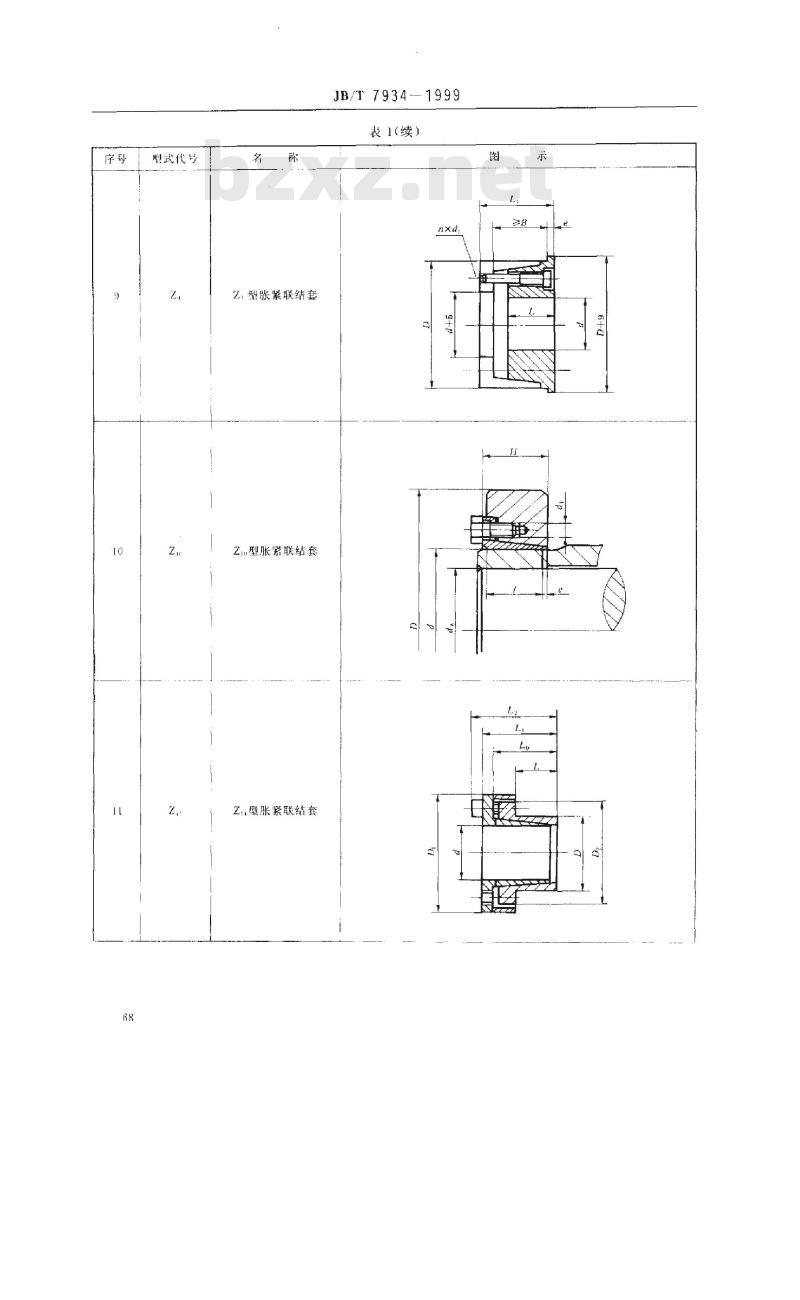

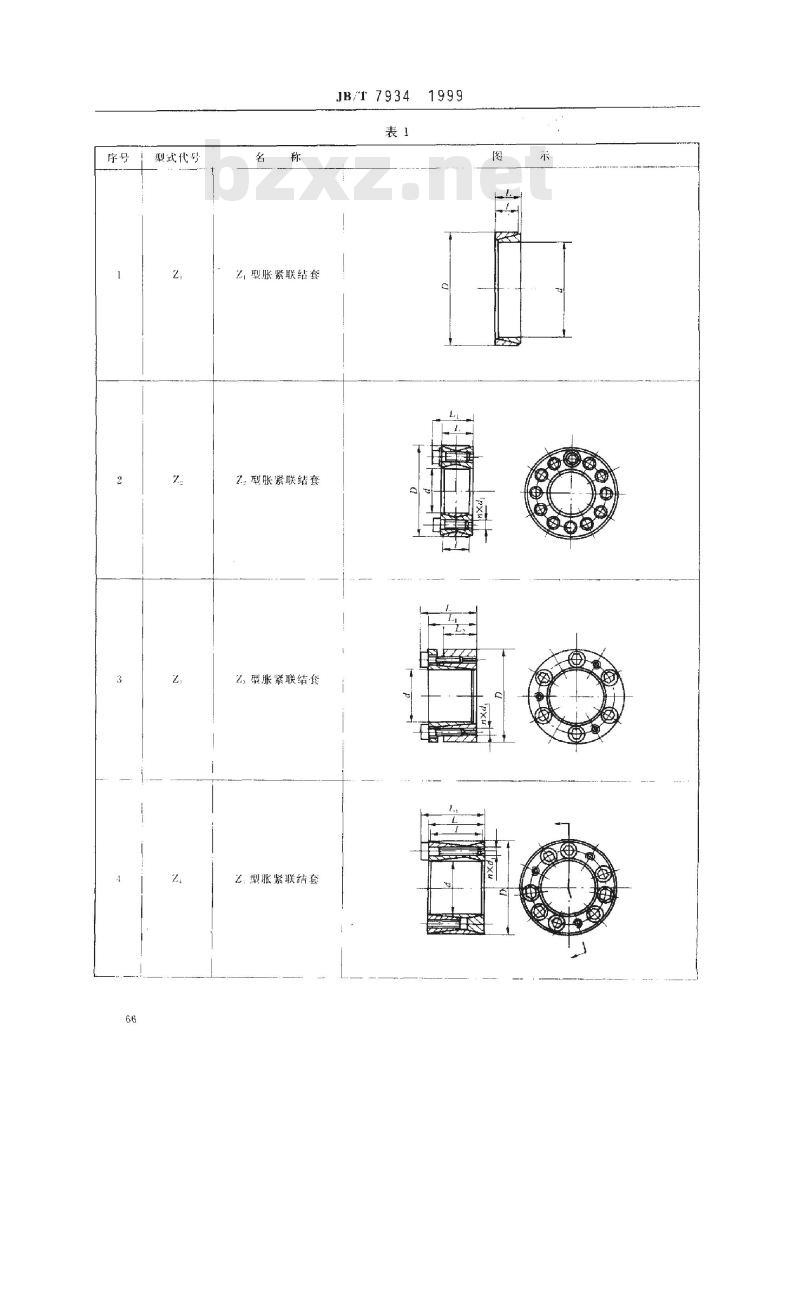

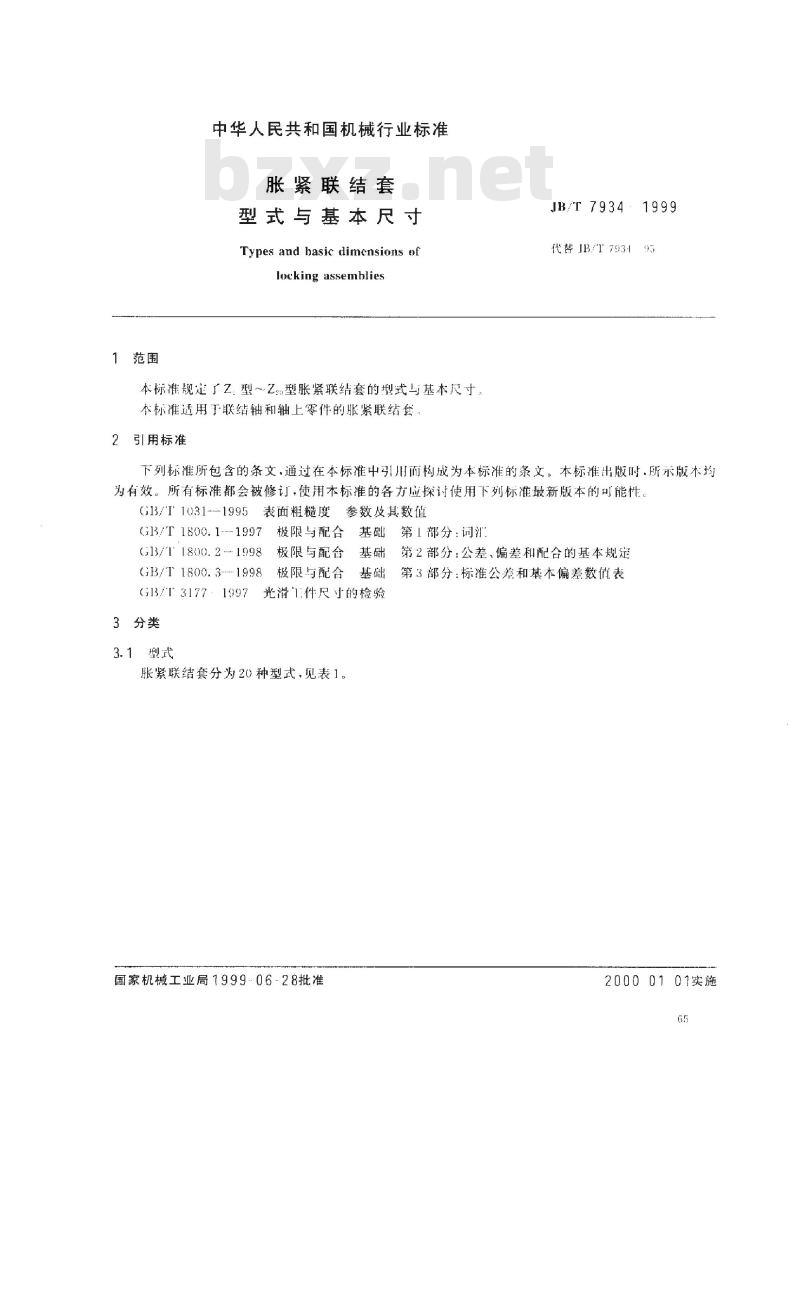

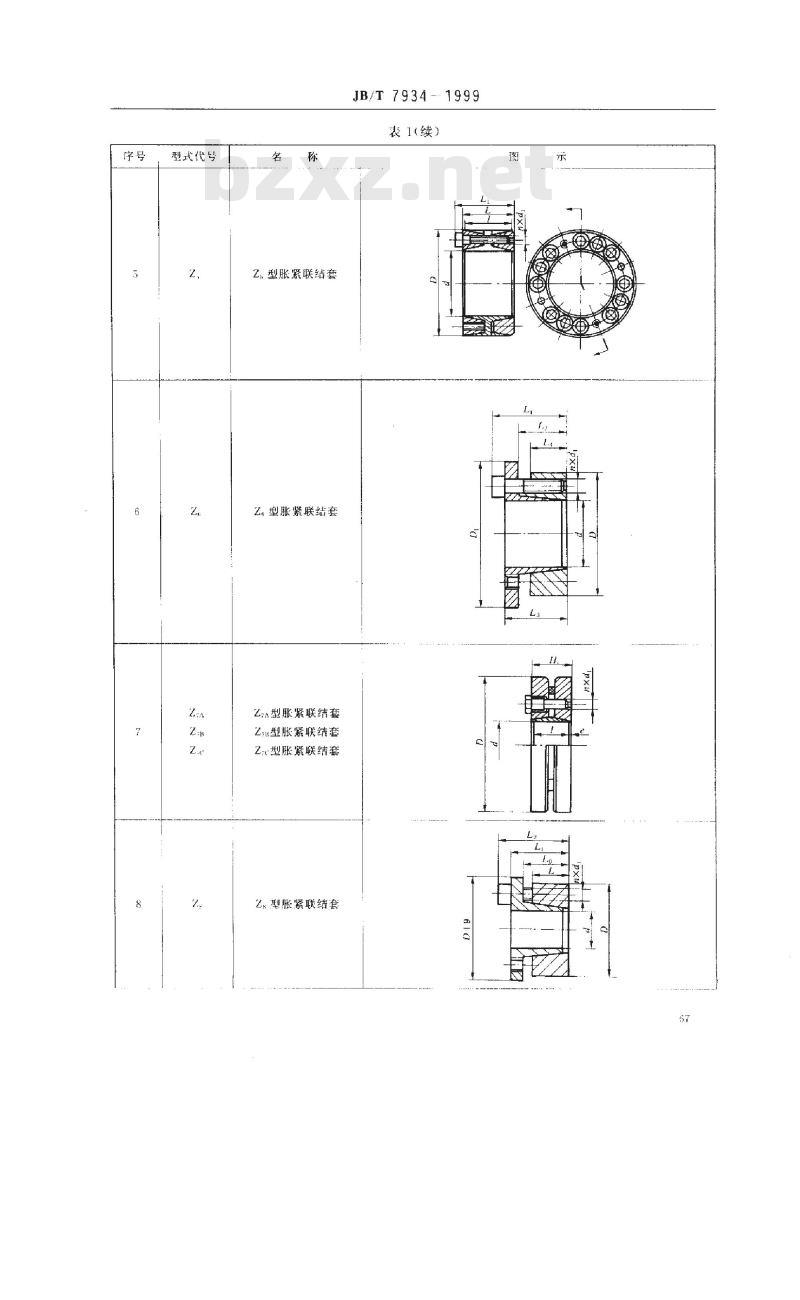

JB/T 7934—1999 胀紧联结套 型式与基本尺寸 Types and basic dimensions of locking assemblies 前言 本标准是对 JB/T 7934-95《胀紧联结套 型式与基本尺寸》的修订。与 JB/T 7934-95 相比，主要技术内容变化如下：增加了 5 种型式；取消了附录 A 的表 A5~表 A9；采用按轮毂材质极限计算轮毂外径公式；将附录 B 改为附录 C；增加了附录 D（为 Z1 型胀紧联结套的联结设计要点）。本标准自实施之日起代替 JB/T 7934-95。本标准的附录 A、附录 B 和附录 C 都是提示性的附录。 本标准由冶金设备标准化技术委员会提出并归口。起草单位：中国第二重型机械集团公司、德阴二重基础件厂。主要起草人：赵秉厚、赵保宇、赵光发。 1 范围 本标准规定 Z 型及 Z1 型胀紧联结套的型式与基本尺寸，本标准适用于联结轴和轴上零件的胀紧联结套。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 13103—1995 表面粗糙度参数及其数值 GB/T 1800.1—1997 极限与配合 第1部分：词汇 GB/T 1800.2—1998 极限与配合 第2部分：公差、偏差和配合的基本规定 GB/T 1800.3—1998 极限与配合 第3部分：标准公差和基本偏差数值 GB/T 3177—1997 件尺寸的检验 3 分类 3.1 型式 胀紧联结套分为 20 种型式，见表 1。 表 1 型式代号及名称（部分）： Z型胀紧联结套、ZA型胀紧联结套、Z1型胀紧联结套、Z1A型胀紧联结套、Z12型胀紧联结套、Z1z型胀紧联结套、Z1s型胀紧联结套、Z2型胀紧联结套等。 3.2 基本尺寸 3.2.1 Z 型胀紧联结套的基本尺寸应符合图 1 和表 2 的规定。 表 2 Z 型胀紧联结套的基本尺寸（部分数据）： | d (mm) | D (mm) | L (mm) | k (mm) | 轴向力 | 转矩 M (N·m) | | :--- | :--- | :--- | :--- | :--- | :--- | | 20 | 55 | 25 | 10.0 | 4.5 | 0.004 | | 22 | 60 | 26 | 12.0 | 5.0 | 0.005 | | 25 | 65 | 30 | 14.0 | 5.6 | 0.06 | | 28 | 70 | 32 | ... | 6.0 | 0.08 | | 30 | 75 | 35 | ... | 6.4 | 0.09 |
