【机械行业标准(JB)】 液压快换接头 技术条件(农业拖拉机和机具用)

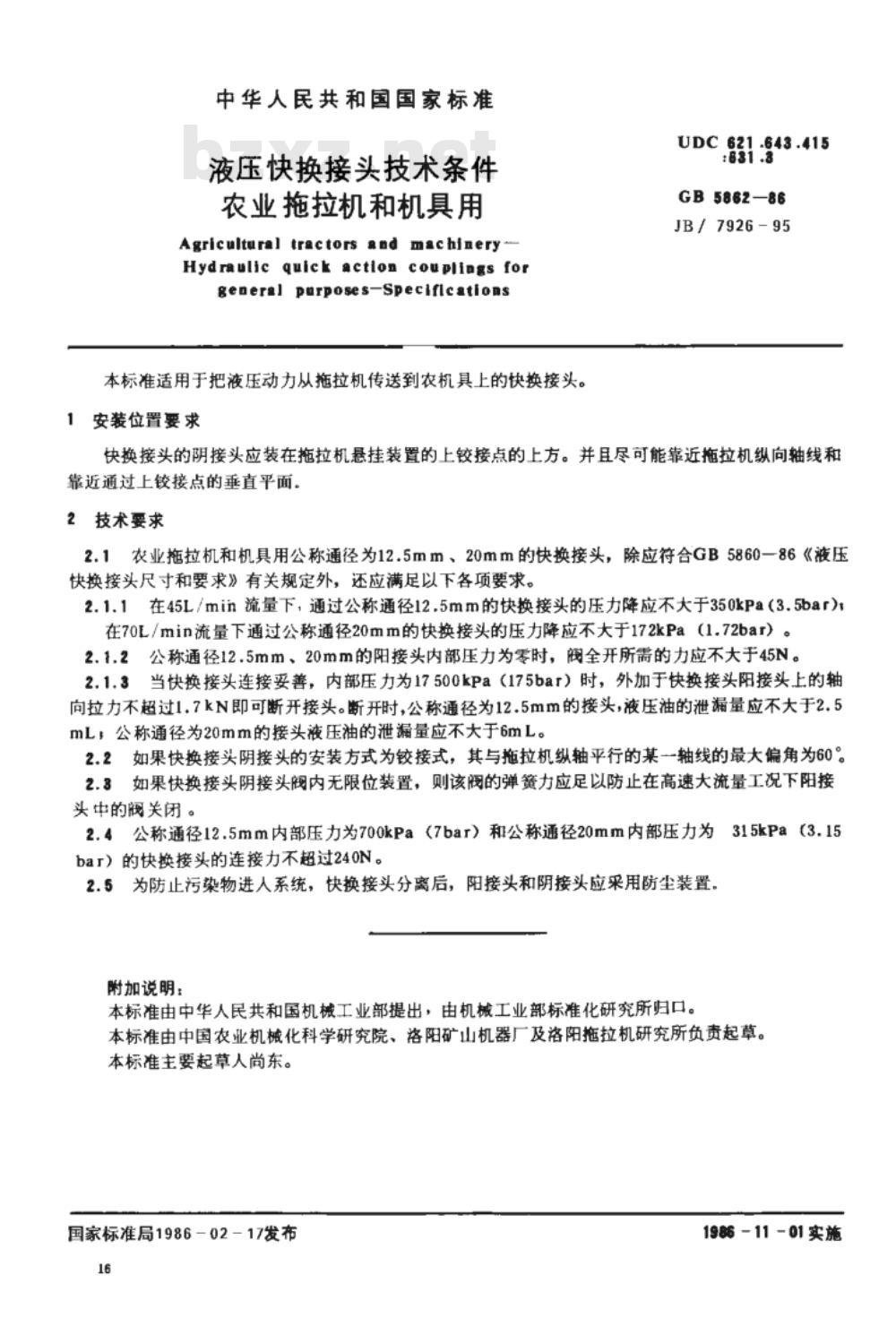

中华人民共和国国家标准
液压快换接头技术条件
农业拖拉机和机具用
AgriculturaltractorsandmachineryHydraulicquickactloncoupligsforgeneral purposes-Speciflcations本标准适用于把液压动力从拖拉机传送到农机具上的快换接头。1安装位置要求Www.bzxZ.net
UDC 621-643.415
GB 5862—86
JB/7926-95
快换接头的阴接头应装在拖拉机悬挂装置的上铰接点的上方。并且尽可能靠近拖拉机纵向轴线和靠近通过上铰接点的垂直平面。2技术要求
2.1农业拖拉机和机具用公称通径为12.5mm、20mm的快换接头，除应符合GB5860一86《液压快换接头尺寸和要求》有关规定外，还应满足以下各项要求。2.1.1在45L/min流量下，通过公称通径12.5mm的快换接头的压力降应不大于350kPa（3.5bar）在70L/min流量下通过公称通径20mm的快换接头的压力降应不大于172kPa（1.72bar）。2.1.2公称通径12.5mm、20mm的阳接头内部压力为零时，阅全开所需的力应不大于45N。2.1.3当快换接头连接妥善，内部压力为17500kPa（175bar）时，外加于快换接头阳接头上的轴向拉力不超过1.7kN即可断开接头。断开时，公称通径为12.5mm的接头，液压油的泄漏量应不大于2.5mL，公称通径为20mm的接头液压油的泄漏量应不大于6mL。2.2如果快换接头阴接头的安装方式为铰接式，其与拖拉机纵轴平行的某一轴线的最大偏角为60。2.3如果快换接头阴接头阀内无限位装置，则该阀的弹簧力应足以防止在高速大流量工况下阳接头中的阀关闭。
2.4公称通径12.5mm内部压力为700kPa（7bar）和公称通径20mm内部压力为315kPa（3.15bar）的快换接头的连接力不超过240N。2.5为防止污染物进人系统，快换接头分离后，阳接头和阴接头应采用防尘装置。附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由中国农业机械化科学研究院、洛阳矿山机器厂及洛阳拖拉机研究所负责起草。本标准主要起草人尚东。
国家标准局1986-02-17发布
1986-11-01实施
