【机械行业标准(JB)】 滑动轴承 多层轴承减摩合金硬度检验方法

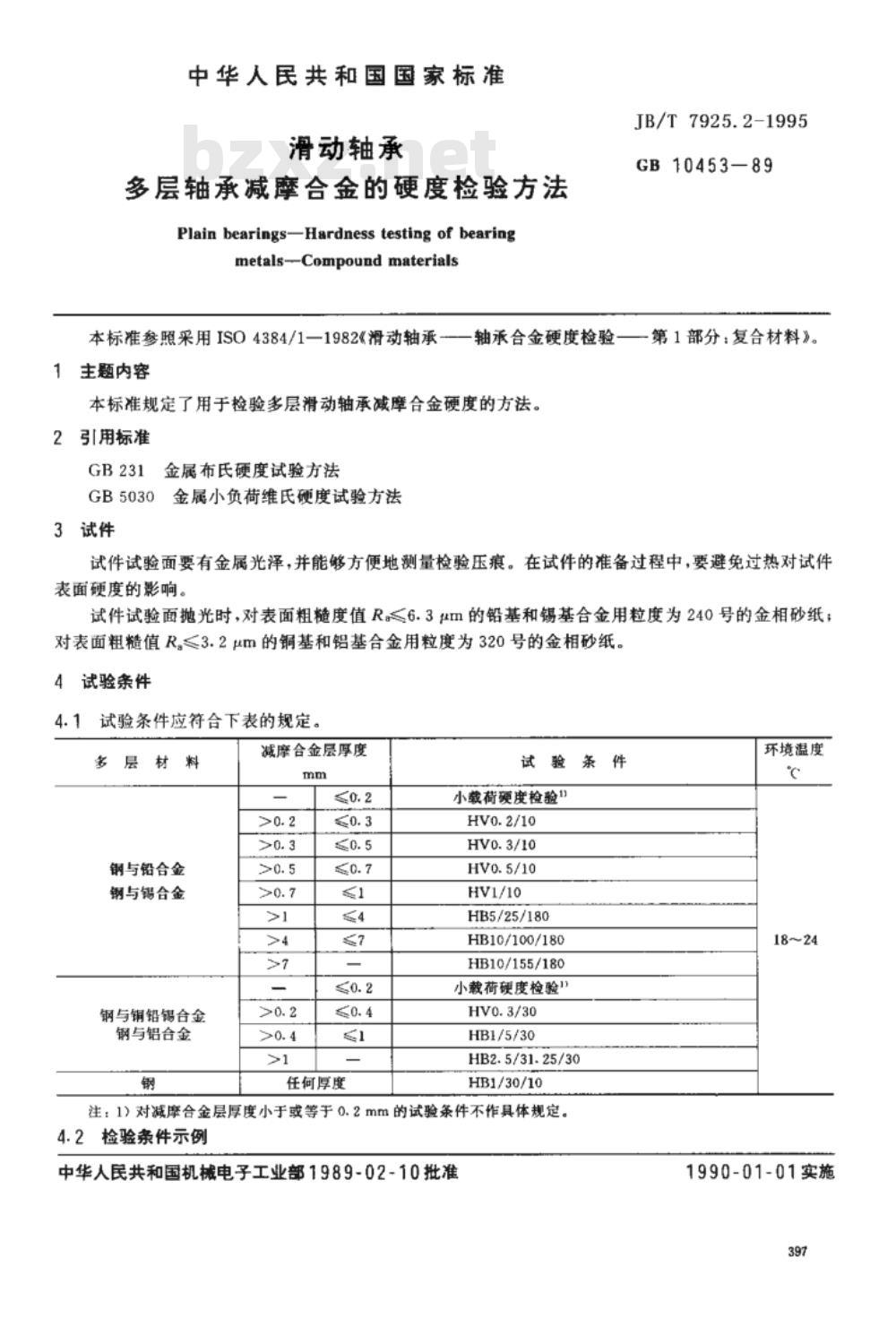

中华人民共和国国家标准 滑动轴承 多层轴承减摩合金的硬度检验方法 Plain bearings - Hardness testing of bearing metals - Compound materials 本标准参照采用 ISO 4384/1-1982《滑动轴承—第1部分：复合材料》。 1 范围 本标准规定了用于检验多层滑动轴承减摩合金硬度的方法。 2 引用标准 GB 231 金属布氏硬度试验方法 GB 5030 金属小负荷维氏硬度试验方法 3 试件 试件试验面要有金属光泽，并能够方便地测量检验压痕。在试件的准备过程中，要避免过热对试件表面硬度的影响。 试件试验面抛光时，对表面粗糙度值 $R_a le 6.3mu ext{m}$ 的铅基和锡基合金用粒度为 240 号的金相砂纸；对表面粗糙度值 $R_a le 3.2mu ext{m}$ 的铜基和铝基合金用粒度为 320 号的金相砂纸。 4 试验条件 4.1 试验条件应符合下表的规定： | 材料类型 | 减摩合金层厚度 (mm) | 小载荷硬度检验 (HV) | 大载荷硬度检验 (HB) | | :--- | :--- | :--- | :--- | | 钢与铅合金 | 0.2 | HV0.2/10 | HB5/25/180 | | 钢与锡合金 | >0.2 | HV0.3/10 | HB10/100/180 | | 钢与铜铅锡合金 | >0.3 | HV0.5/10 | HB10/155/180 | | 钢与铝合金 | >0.5 | HV1/10 | HB1/30/30 | | 钢 | 任何厚度 | - | - | 注：1）对减摩合金层厚度小于或等于 0.2mm 的试验条件不作具体规定。 4.2 检验条件示例 例如：HV0.5/10 表示检验载荷为 4.9N，载荷作用时间为 10s 的维氏硬度检验。HB5/25/180 表示压头钢球直径为 5mm、检验载荷为 245N、载荷作用时间为 180s 的布氏硬度检验。 HB 还可以分为： HBS 表示压头为钢球； HBW 表示压头为硬质合金球。 5 试验方法 布氏硬度检验按 GB 231 的规定进行。维氏硬度检验按 GB 5030 的规定进行。 附加说明： 本标准由机械电子工业部提出。 本标准由机械标准化研究所归口。 本标准由机械标准化研究所、长春汽车研究所负责起草。 主要起草人：万麻、张宝义。 中华人民共和国机械电子工业部 1989-02-10 批准，1990-01-01 实施。
