【国家标准】 电波钟 信号接收测试方法

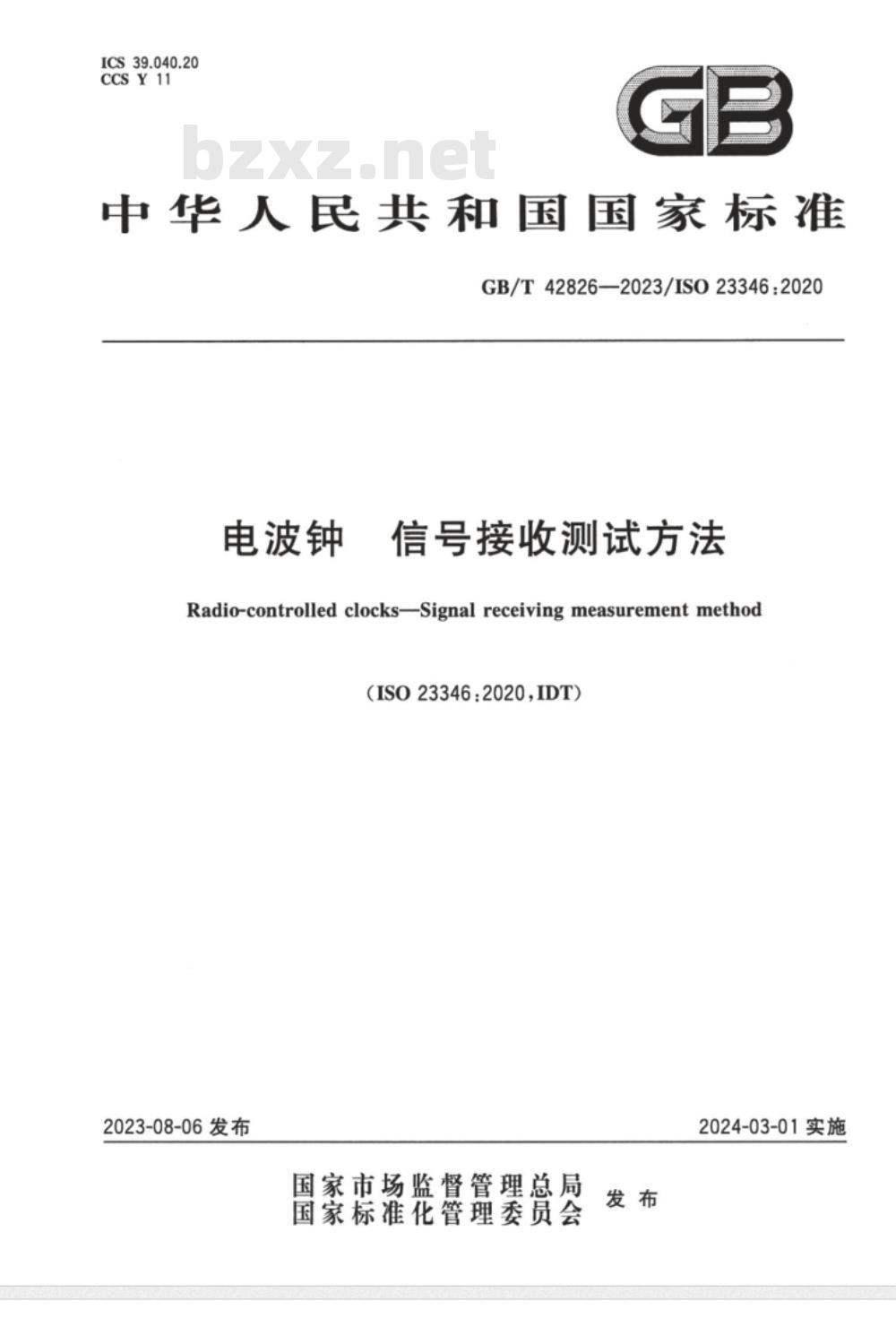

ICS39.040.20
CCSY11
中华人民共和国国家标准
GB/T42826-—2023/ISO23346:2020电波钟
信号接收测试方法
Radio-controlled clocks-Signal receiving measurement method(ISO23346:2020，IDT)
2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施

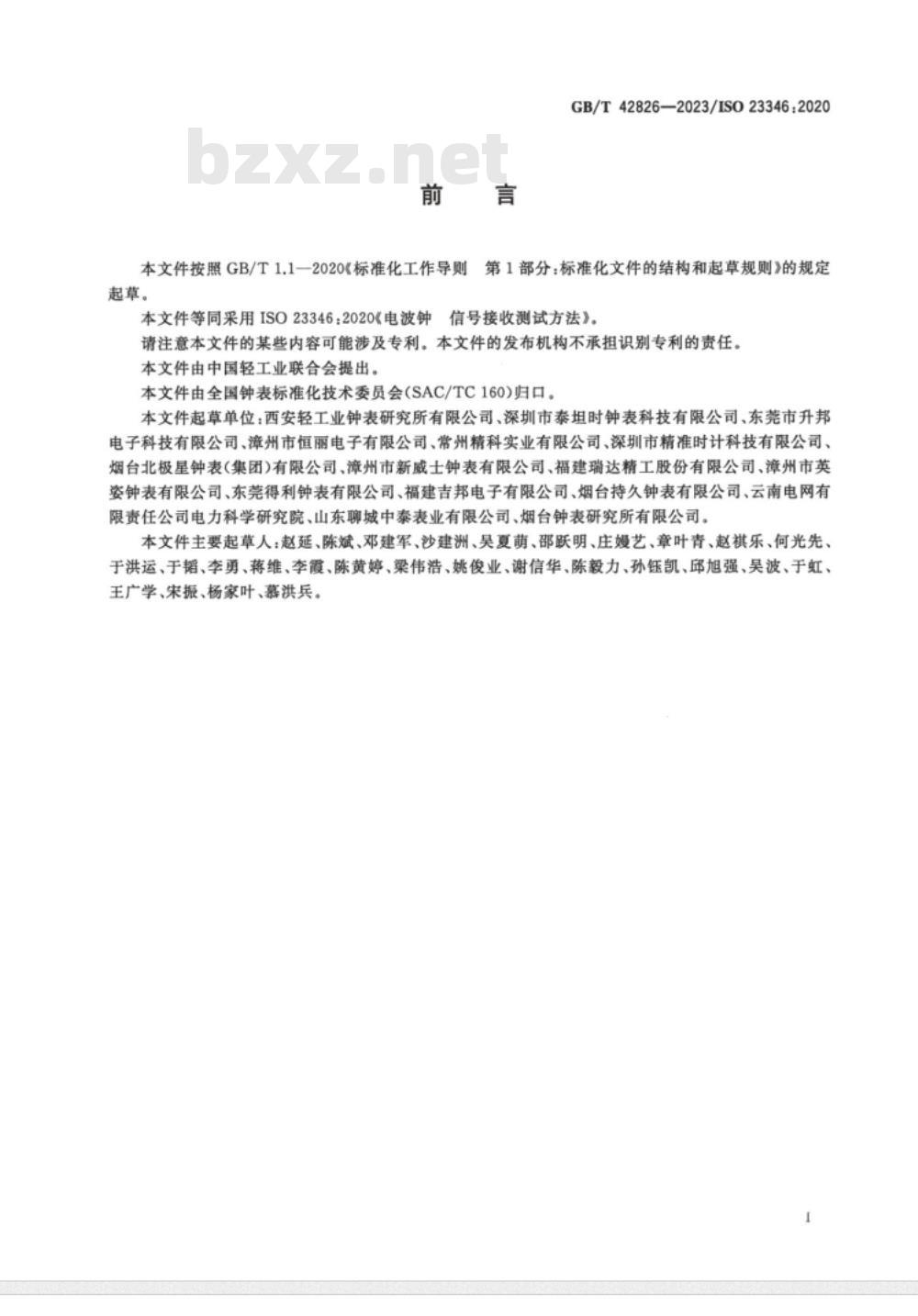

GB/T42826—2023/ISO23346:2020本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO23346：2020《电波钟信号接收测试方法》。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国轻工业联合会提出。本文件由全国钟表标准化技术委员会(SAC/TC160)归口。本文件起章单位：西安轻工业钟表研究所有限公司、深圳市泰坦时钟表科技有限公司、东莞市升邦电子科技有限公司、漳州市恒丽电子有限公司、常州精科实业有限公司、深圳市精准时计科技有限公司、烟台北极星钟表(集团)有限公司、漳州市新威士钟表有限公司、福建瑞达精工股份有限公司、漳州市英姿钟表有限公司、东莞得利钟表有限公司、福建吉邦电子有限公司、烟台持久钟表有限公司、云南电网有限责任公司电力科学研究院、山东聊城中泰表业有限公司、烟台钟表研究所有限公司。本文件主要起草人：赵延、陈斌、邓建军、沙建洲、吴夏萌、邵跃明、庄嫂艺、章叶青、赵祺乐、何光先、于洪运、于韬、李勇、蒋维、李霞、陈黄婷、梁伟浩、姚俊业、谢信华、陈毅力、孙钰凯、邱旭强、吴波、于虹、王广学、宋振、杨家叶、幕洪兵。1范围

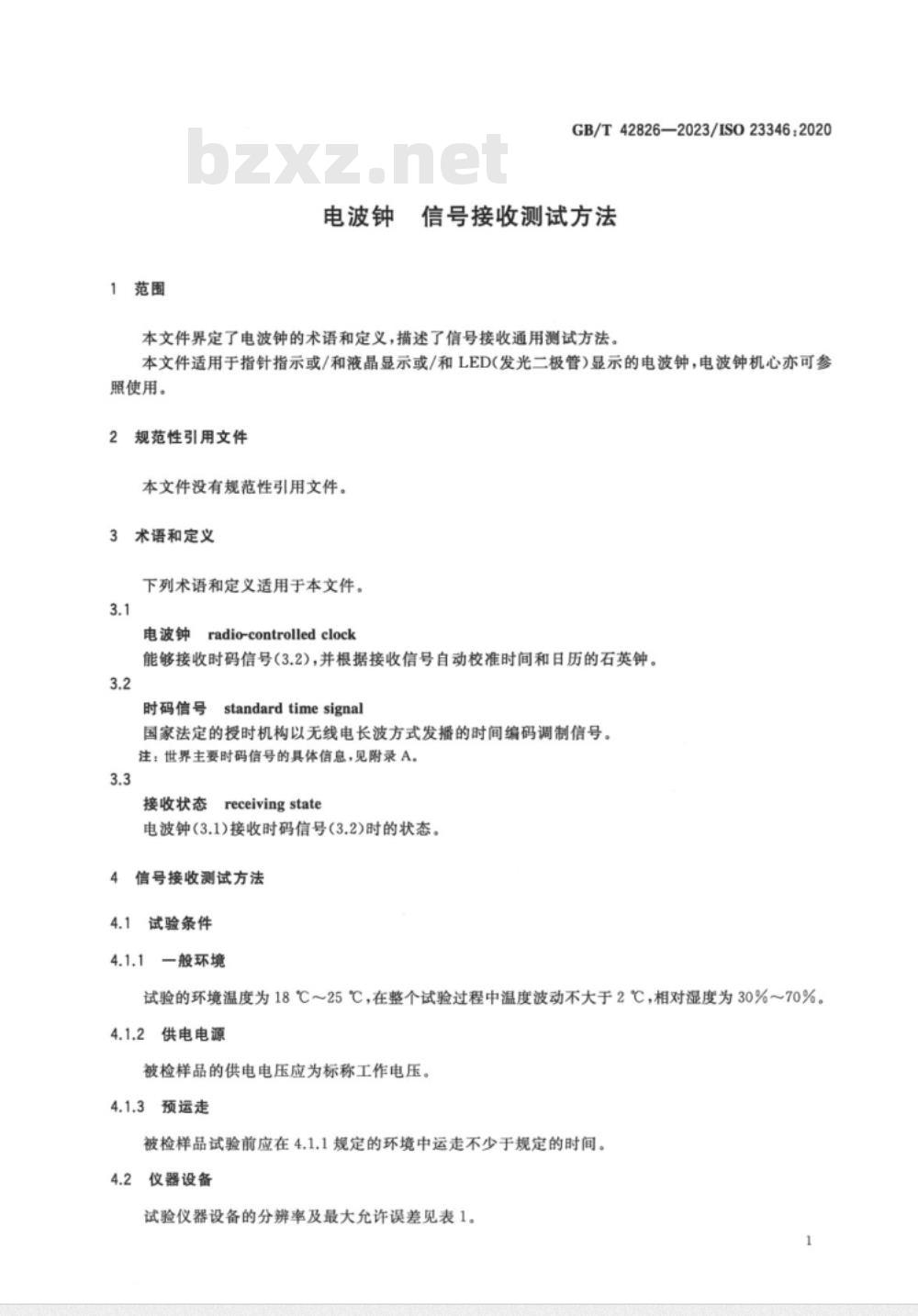

电波钟
GB/T42826—2023/ISO23346：2020信号接收测试方法
本文件界定了电波钟的术语和定义，描述了信号接收通用测试方法。本文件适用于指针指示或/和液晶显示或/和LED发光二极管）显示的电波钟，电波钟机心亦可参照使用。
规范性引用文件
本文件没有规范性引用文件。
术语和定义
下列术语和定义适用于本文件。3.1
radio-controlled clock
电波钟
能够接收时码信号（3.2)，并根据接收信号自动校准时间和日历的石英钟。3.2
时码信号
standard timesignal
国家法定的授时机构以无线电长波方式发播的时间编码调制信号。注：世界主要时码信号的具体信息，见附录A，3.3
receivingstate
接收状态
电波钟(3.1)接收时码信号(3.2)时的状态。信号接收测试方法
试验条件
一般环境
试验的环境温度为18℃～25℃，在整个试验过程中温度波动不大于2℃，相对湿度为30%～70%。4.1.2
供电电源
被检样品的供电电压应为标称工作电压。预运走
被检样品试验前应在4.1.1规定的环境中运走不少于规定的时间。4.2
仪器设备

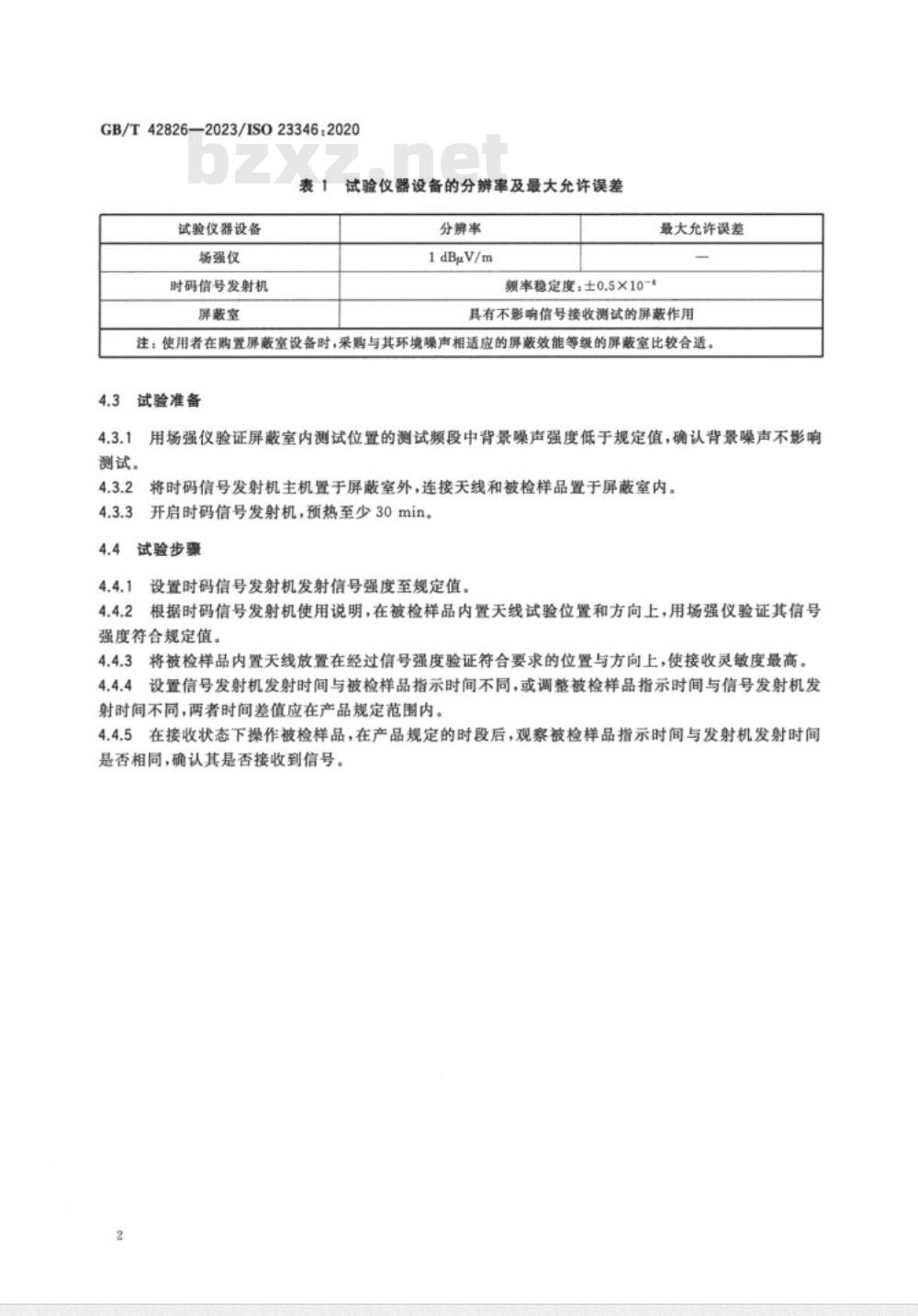

试验仪器设备的分辨率及最大允许误差见表1。1
GB/T42826—2023/IS023346：2020表1试验仪器设备的分辨率及最大允许误差试验仪器设备
场强仪
时码信号发射机
屏敲室
分辨率
1 dBμV/m
额率稳定度：±0.5×10-*
最大允许误差
具有不影响信号接收测试的屏蔽作用注：使用者在购置屏蔽室设备时，采购与其环境噪声相适应的屏藏效能等级的屏蔽室比较合适。试验准备
测试。
用场强仪验证屏蔽室内测试位置的测试频段中背景噪声强度低于规定值，确认背景噪声不影响将时码信号发射机主机置于屏蔽室外，连接天线和被检样品置于屏蔽室内。开启时码信号发射机，预热至少30min。试验步骤
设置时码信号发射机发射信号强度至规定值。根据时码信号发射机使用说明，在被检样品内置天线试验位置和方向上，用场强仪验证其信号强度符合规定值。
4.4.3将被检样品内置天线放置在经过信号强度验证符合要求的位置与方向上，使接收灵敏度最高。4.4.4设置信号发射机发射时间与被检样品指示时间不同，或调整被检样品指示时间与信号发射机发射时间不同，两者时间差值应在产品规定范围内。4.4.5在接收状态下操作被检样品，在产品规定的时段后，观察被检样品指示时间与发射机发射时间是否相同，确认其是否接收到信号。2

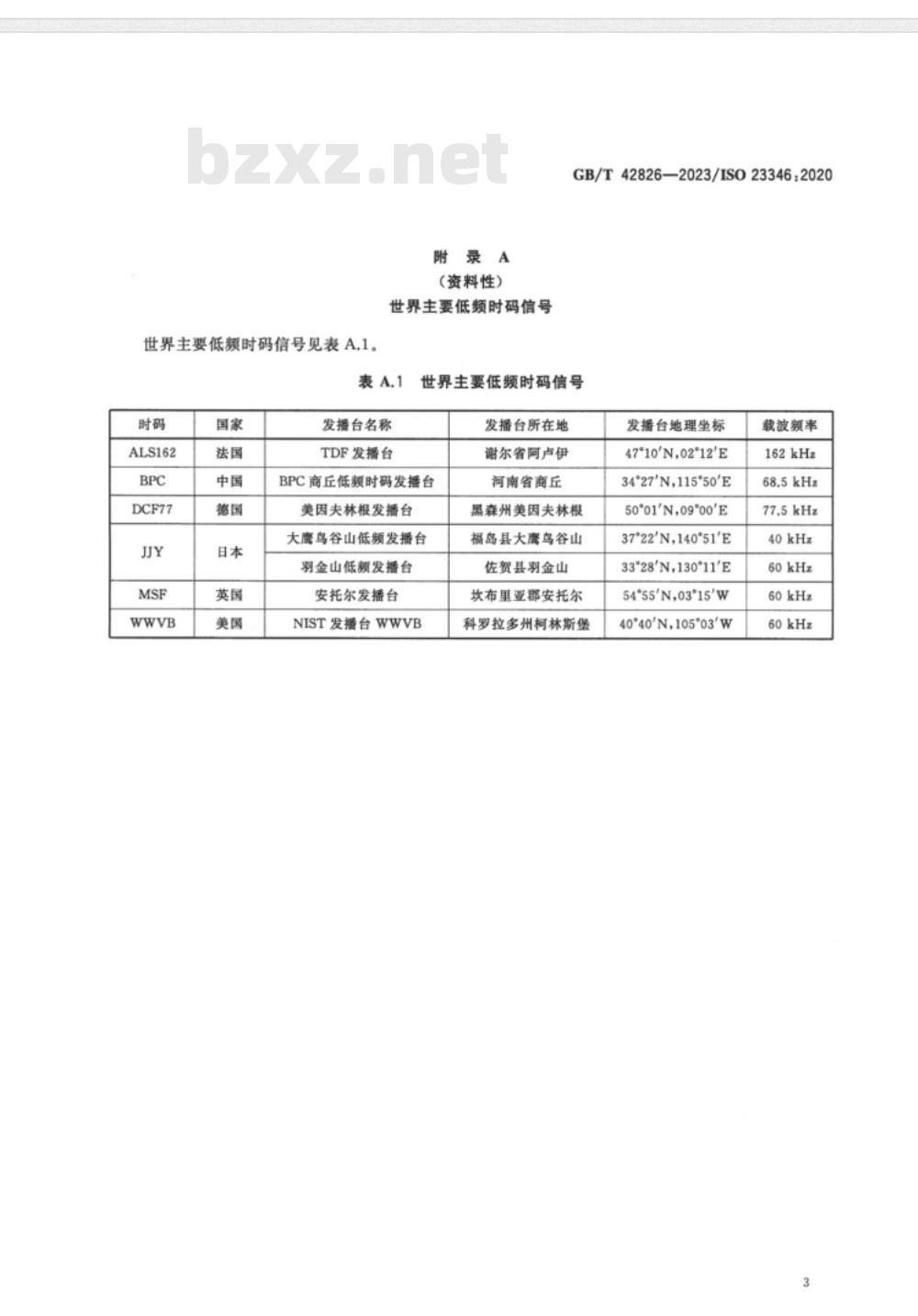

世界主要低额时码信号见表A,1。录
(资料性)
世界主要低频时码信号
ALS162
发播台名称
TDF发播台
GB/T42826—2023/ISO23346;2020世界主要低频时码信号免费标准bzxz.net
发播台所在地
谢尔省阿卢伊
BPC商丘低频时码发播台
美因夫林根发播台
大鹰鸟谷山低频发播台
羽金山低额发播台
安托尔发播台
NIST发播台WWVB
河南省商丘
黑森州美因夫林根
福岛县大鹰鸟谷山
佐贺县羽金山
坎布里亚郡安托尔
科罗拉多州柯林斯堡
发播台地理坐标
47'10'N,02°12'E
34°27'N,115\50'E
50°01'N,09°00'E
37°22'N,140°51'E
33°28'N,130'11'E
54°55'N,03'15'W
40°40'N,105°03'W
载波额率
162kHz
60 kHz
GB/T42826—2023/ISO23346:2020参考文献
[1］德国联邦物理技术研究院（PTB).DCF77[EB/OL].https://www.ptb.de/cms/en/ptb/fachabteilungen/abt4/fb-44/ag-442/dissemination-of-legal-time/dcf77.html[2］英国国家物理研究院（NPL.MSFRadioTimeSignal[EB/OL].https://www,npl.co.uk/science-technology/time-frequency/products-and-services/time/msf-radio-time-signal[3］美国国家标准与技术研究院（NIST).RadioStationWWVB[EB/OL].https://www.nist.gov/pml/time-and-frequency-division/radio-stations/wwvb[4]
日本情报通信研究机构（NICT).JJY[EB/OL].http：//jy.nict.go.jp/jy巴黎天文台(OBSPM).Provision of the legal timeby ALS162 signal [EB/OL].https://syrte.ob-[5]
spm.fr/spip/services/ref-temps/article/mise-a-disposition-du-temps-legal-par-le-signal-als162GB/T42826-2023
