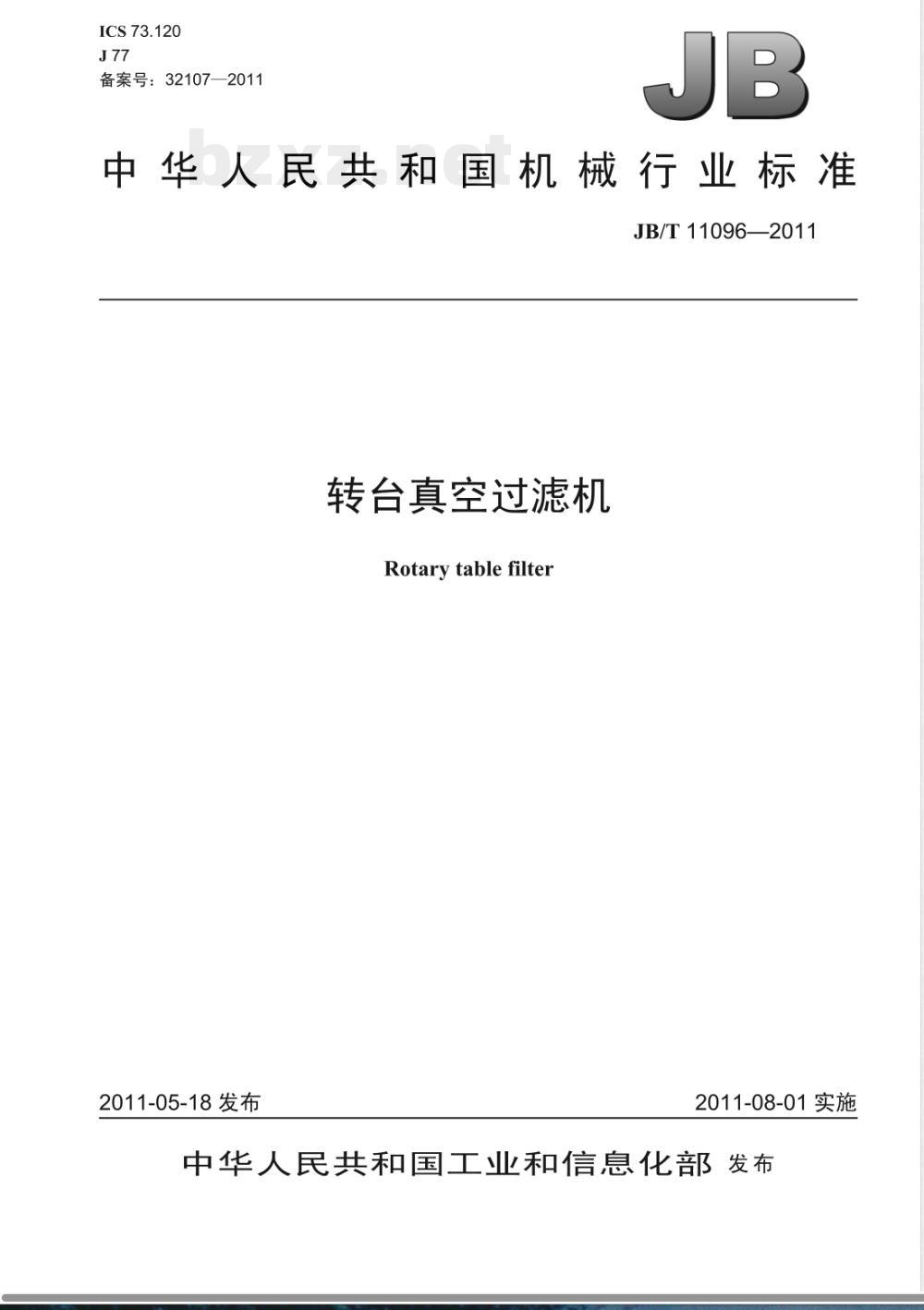

【其他行业标准】 转台真空过滤机

ICS73.120
备案号：32107—2011
中华人民共和国机械行业标准
JB/T11096—2011
转台真空过滤机
Rotary table filter
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布地点

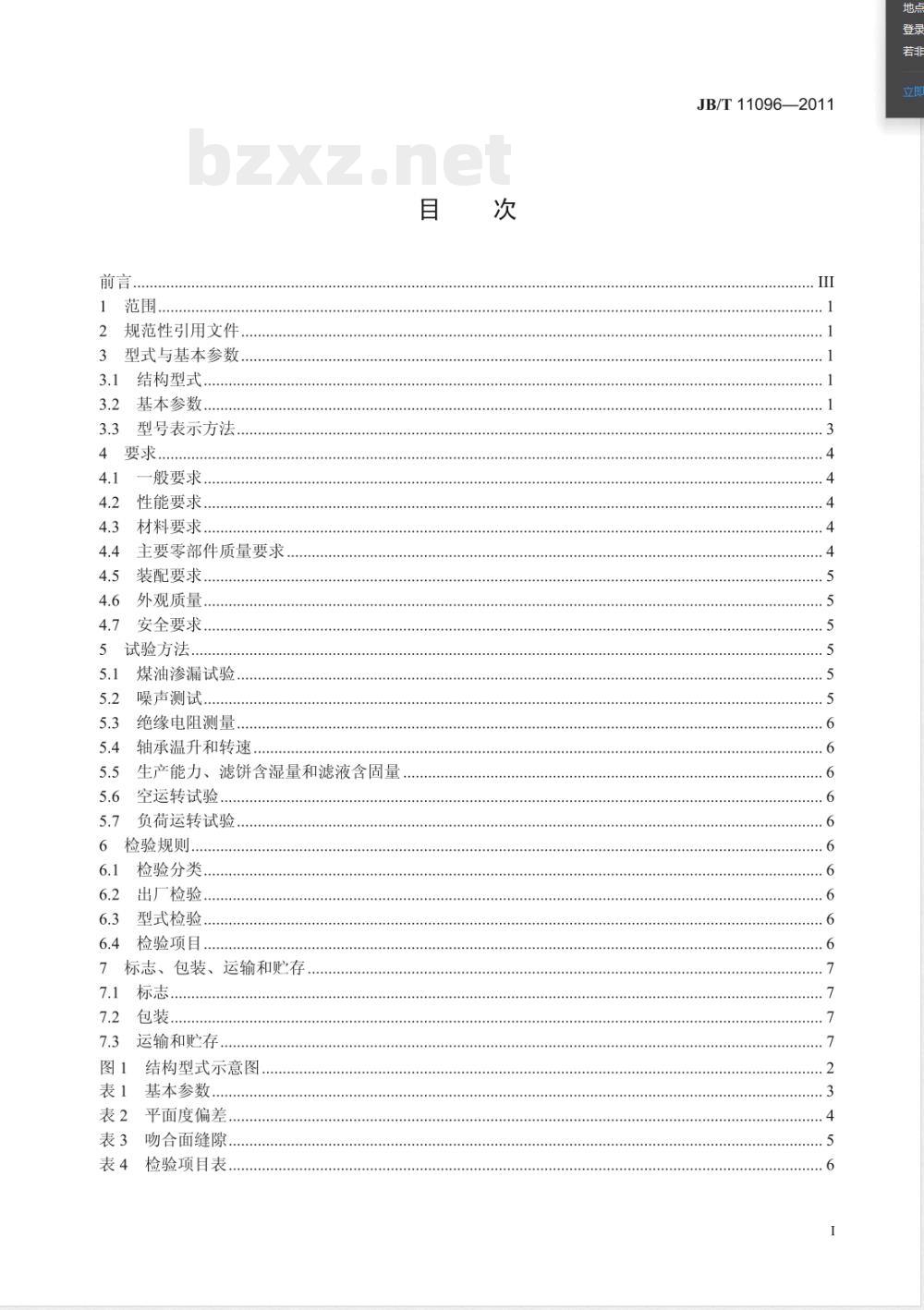

2规范性引用文件..．
3型式与基本参数..
3.1结构型式...
3.2基本参数.
3.3型号表示方法..
4要求．
般要求.
性能要求…
材料要求.
主要零部件质量要求
装配要求.
外观质量.
安全要求，
试验方法
煤油渗漏试验..
噪声测试.…
绝缘电阻测量..
轴承温升和转速，
生产能力、滤饼含湿量和滤液含固量5.5
5.6空运转试验...
负荷运转试验..
6检验规则
检验分类.
出厂检验
型式检验…
检验项目..
标志、包装、运输和贮存
标志，
运输和贮存..
结构型式示意图.
基本参数…
平面度偏差.
吻合面缝隙.
检验项目表.
..........
............
JB/T11096—2011
............

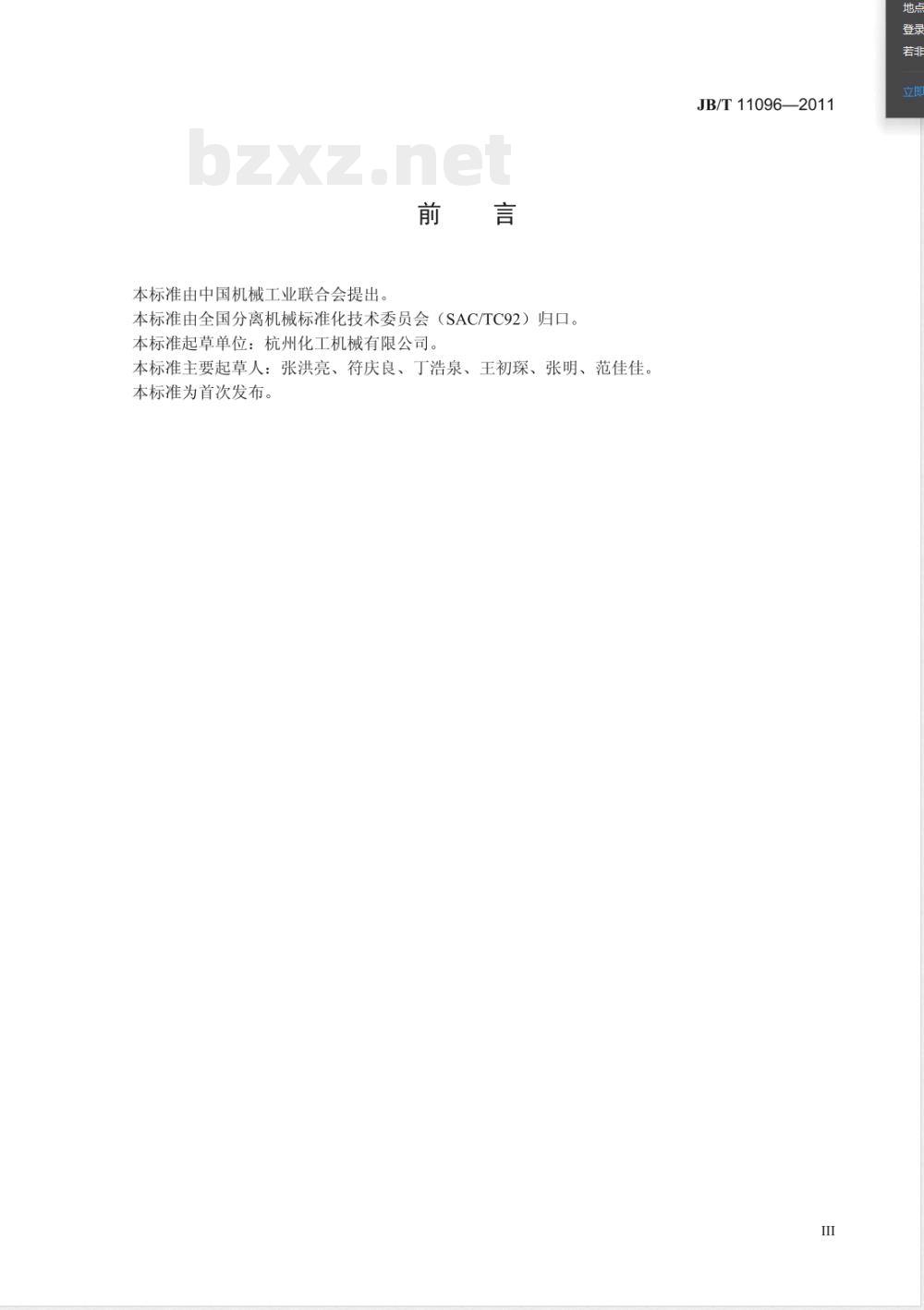

本标准由中国机械工业联合会提出前言
本标准由全国分离机械标准化技术委员会（SAC/TC92）！归口。
本标准起草单位：杭州化工机械有限公司。本标准主要起草人：张洪亮、符庆良、丁浩泉、王初琛、张明、范佳佳。本标准为首次发布。
JB/T11096—2011
1范围
转台真空过滤机
JB/T11096—2011
本标准规定了转台真空过滤机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于转台真空过滤机（以下简称过滤机）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
GB/T699
GB/T700
GB/T1348
GB/T2100
GB/T3077
GB/T3280
GB/T4237
GB/T6388
GB/T9439
包装储运图示标志（GB/T191一2008，ISO780：1997，MOD）优质碳素结构钢
碳素结构钢
球墨铸铁件（GB/T1348—2009，ISO1083：2004，MOD）般用途耐蚀钢铸件（GB/T2100—2002，eqvISO11972：1998）合金结构钢
不锈钢冷轧钢板和钢带
不锈钢热轧钢板和钢带
运输包装收发货标志
灰铸铁件
GB/T10894
GB/T10901
GB/T11352
噪声测试方法
分离机械
离心机性能测试方法
-般工程用铸造碳钢件（GB/T11352—2009，ISO3755：1991、ISO4990：2003GB/T13306标牌
GB/T13384
GB/T14975
机电产品包装通用技术条件
结构用不锈钢无缝钢管
JB/T7217分离机械涂装通用技术条件3型式与基本参数
3.1结构型式
过滤机的结构型式见图1。
3.2基本参数
过滤机的基本参数应符合表1的规定。地点
JB/T11096—2011
“中-
过滤面积
型号表示方法
过滤机型号表示方法如下：
改型代号：
滤盘数
基本参数
转台转速
改型代号
材料代号
滤盘数，单位为个
碳钢G
耐蚀钢N
过滤面积，单位为m
JB/T11096—2011
圆盘外径（D）
涨紧围堰（不标注）
外圈围堰型式代号
固定围堰G
刮刀卸料（不标注）
卸料型式代号
螺旋卸料L
转台真空过滤机代号Z
过滤机的结构或性能有显著改变时应加改型代号。改型代号按改型的先后顺序分别以大写英文3www.bzxz.net
JB/T11096—2011
字母A、B、C、表示。
3.3.3标记示例：
a）过滤面积为25m2，滤盘数24，螺旋卸料，物料接触部分材质为耐蚀钢，外圈固定围堰的过滤机标记为：
ZLG25/24-N转台真空过滤机
b）过滤面积为8m2，滤盘数16，刮刀卸料，物料接触部分材质为碳钢，外圈涨紧围堰的过滤机标记为：
Z8/16G转台真空过滤机
c）过滤面积为160m2，滤盘数48，螺旋卸料，物料接触部分材质为耐蚀钢，外圈涨紧围堰，第次改型的过滤机标记为：
ZL160/48-NA转台真空过滤机
4要求
4.1一般要求
过滤机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。4.2性能要求
4.2.1过滤机转速应符合设计要求。4.2.2卸料螺旋机构空运转时，轴承温度应不大于65℃，温升应不大于25℃：负荷运转时，轴承温度应不大于75℃，温升应不大于35℃。4.2.3空运转时，噪声（声压级）应不大于75dB（A）。4.2.4过滤机的生产能力、滤饼含液量、滤液含固量等主要技术指标应达到设计要求。4.3材料要求
4.3.1过滤机主要零件的材料应有材料供方的质量证明书。如无质量证明书时，制造厂须按有关标准进行检验，合格后方可使用。
4.3.2铸件应符合GB/T1348、GB/T2100、GB/T9439、GB/T11352的规定。4.3.3碳素钢应符合GB/T699、GB/T700的规定。4.3.4
合金结构钢应符合GB/T3077的规定。4.3.5不锈耐酸钢应符合GB/T3280、GB/T4237、GB/T14975的规定。4.3.6
零件材料代用时，应采用性能相当或较优的材料，并须经设计部门同意。主要外购件（减速器、电动机等）的质量应符合有关标准的规定，并有出厂合格证。4.3.7
4.4主要零部件质量要求
4.4.1转台部件
圆盘体过滤平面的平面度偏差应符合表2的规定表2平面度偏差
过滤面积
≤45m2
45m2<过滤面积≤100m
>100m2
圆盘体内外圆的圆度偏差应不大于士5mm。4.4.1.2
偏差值mm
4.4.1.3扇形滤盘外圆连接处焊缝应平滑，以300mm长样板检查其棱角度不大于1mm。4.4.1.4扇形滤盘底腔焊缝应进行煤油渗漏试验，不应有渗漏。4
4.4.2转盘
4.4.2.1转盘上平面水平度偏差应不大于1/1000mm，且不大于5mm。4.4.2.2销齿轴线对相应处转盘上平面的垂直度偏差应不大于0.2mm。4.4.3分配头
4.4.3.1固定错气盘与转动错气盘的吻合面缝隙应符合表3的规定。表3吻合面缝隙
过滤面积
≤14m2
14m2<过滤面积≤34m2
34m2<过滤面积≤65m2
80m2<过滤面积≤120m2
>120 m2
缝隙值mm
4.4.3.2固定错气盘焊缝、转动错气盘焊缝应进行煤油渗漏试验，不应有渗漏。4.4.4卸料机构
4.4.4.1卸料刮刀的刀刃直线度偏差应不大于2mm。JB/T11096—2011
4.4.4.2卸料螺旋的螺旋体应做静平衡试验，平衡精度应不低于G16级，配重孔应设在非加工面上。4.4.4.3卸料螺旋外径素线直线度偏差，小于等于80m2的过滤机应不大于4mm，大于80m2的过滤机应不大于5mm。
4.5装配要求
4.5.1转台安装应水平，圆盘体上平面水平度应不大于1/1000mm，且不大于3mm4.5.2刮刀卸料的刀刃与转台平面的间隙应在3mm～5mm范围内。4.5.3卸料螺旋外径素线与转台上平面的间隙应在3mm～5mm范围内。4.5.4过滤机运转中，挡轮和托轮应回转灵活，与轨道接触良好。与轨道接触的托轮个数应不少于总个数的2/3，且不允许相邻两托轮面同时不接触。4.6外观质量
4.6.1所有焊缝应均勾、平整、光滑，切割边应清除焊渣及飞边。4.6.2
圆盘平面应平整，无明显波浪、凹凸不平等影响外观质量的缺陷。4.6.3非加工的金属表面应做防腐处理，涂装质量应符合JB/T7217的规定。经表面氧化处理的零件和不锈钢零件表面不涂漆。
4.7安全要求
4.7.1过滤机应有旋转方向标记。4.7.2开式传动装置应有可拆卸的防护罩。4.7.3动力线路与控制电路对转盘的绝缘电阻应大于2M2。4.7.4电器控制柜、接线盒、电机的金属外壳应可靠接地。5试验方法
5.1煤油渗漏试验
将焊缝易于检查的一面清理干净，涂以白粉，晾干。在焊缝另一面涂以煤油，使表面得到足够的浸润，30min后观察有白粉的检查面，无油渍为合格。5.2噪声测试
过滤机的噪声测试应符合GB/T10894的规定。5
