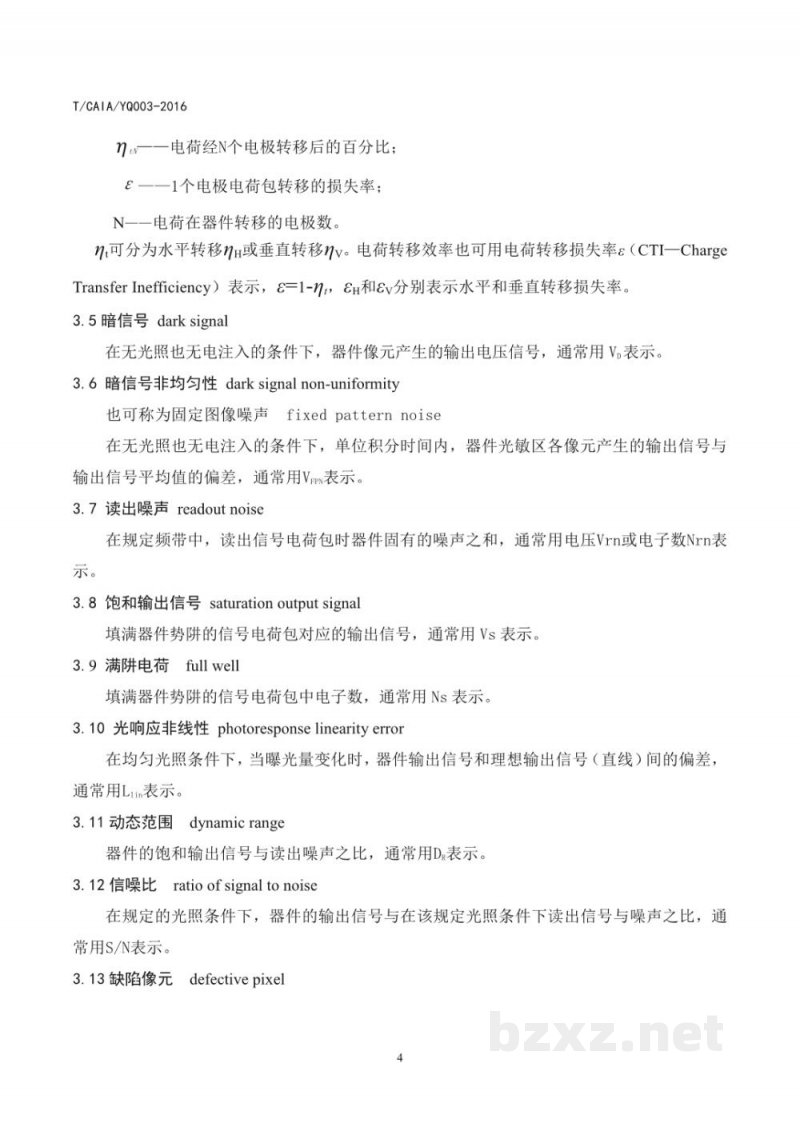

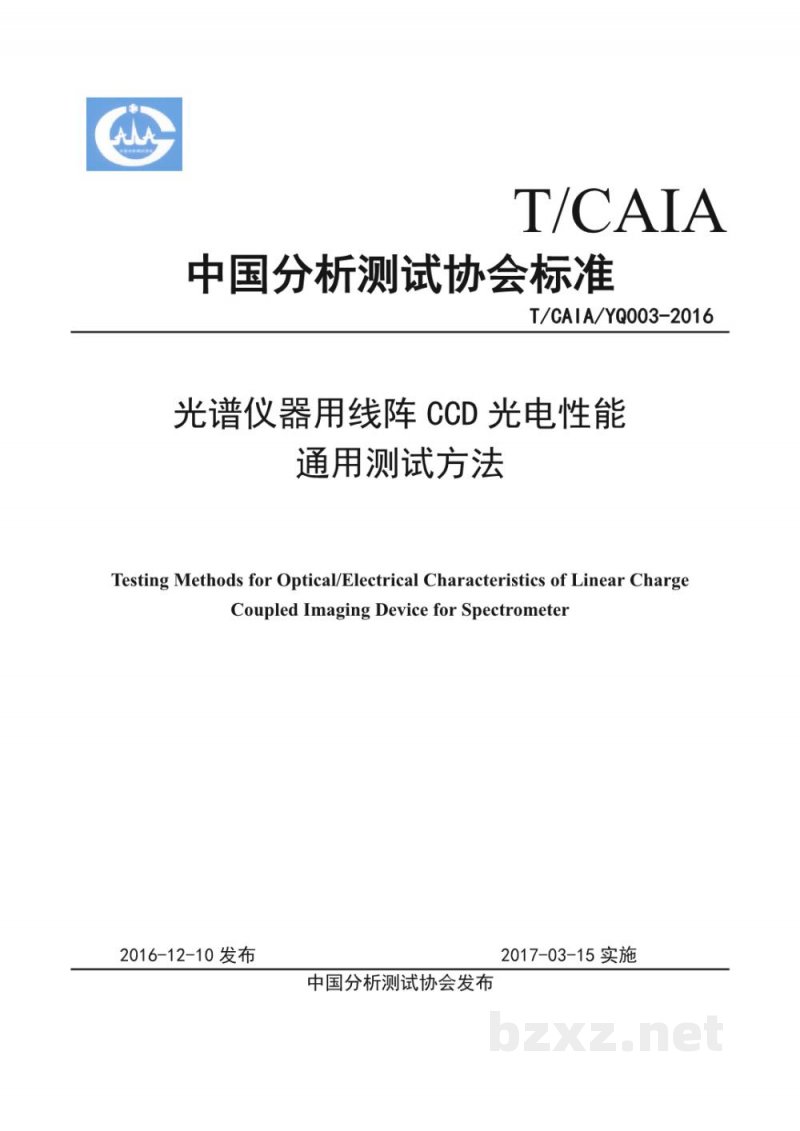

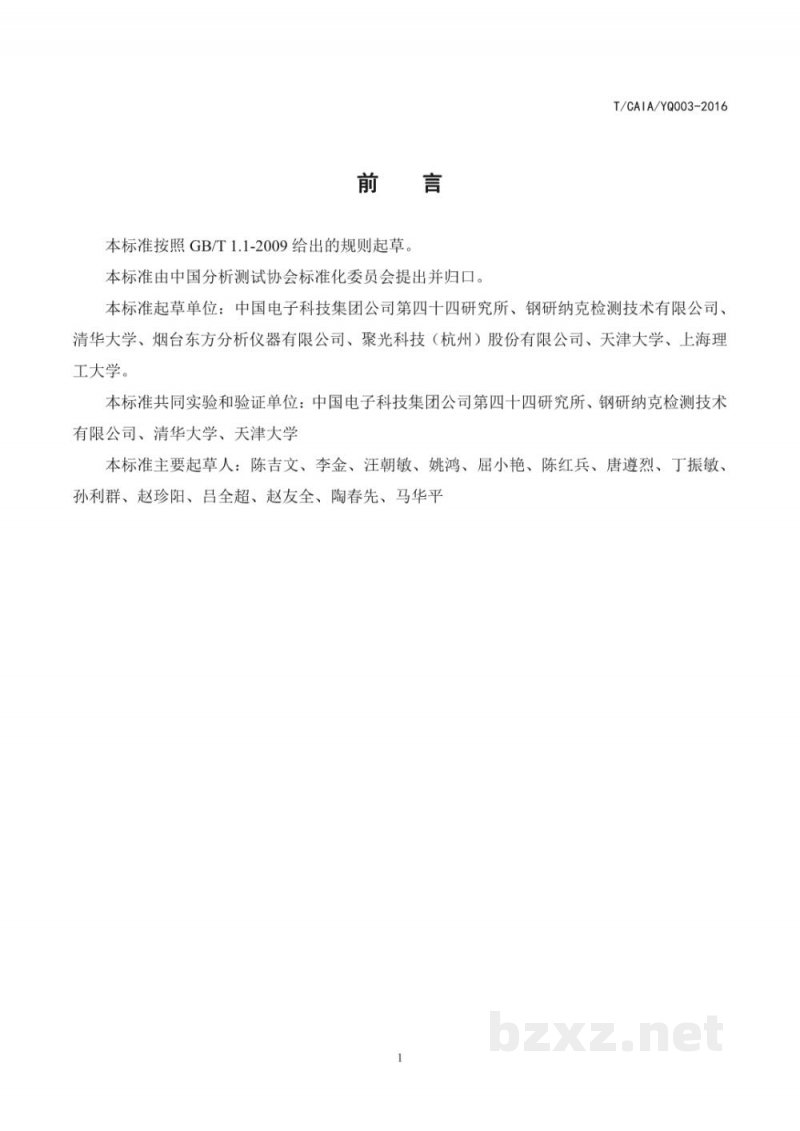

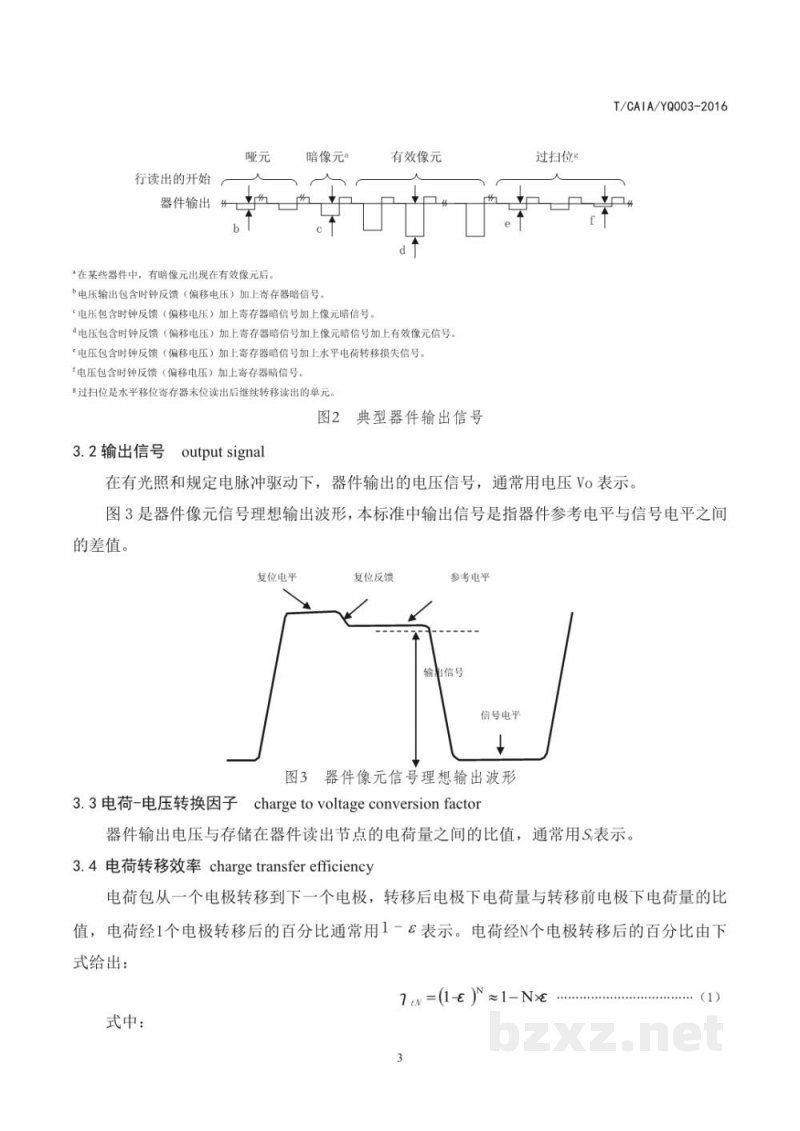

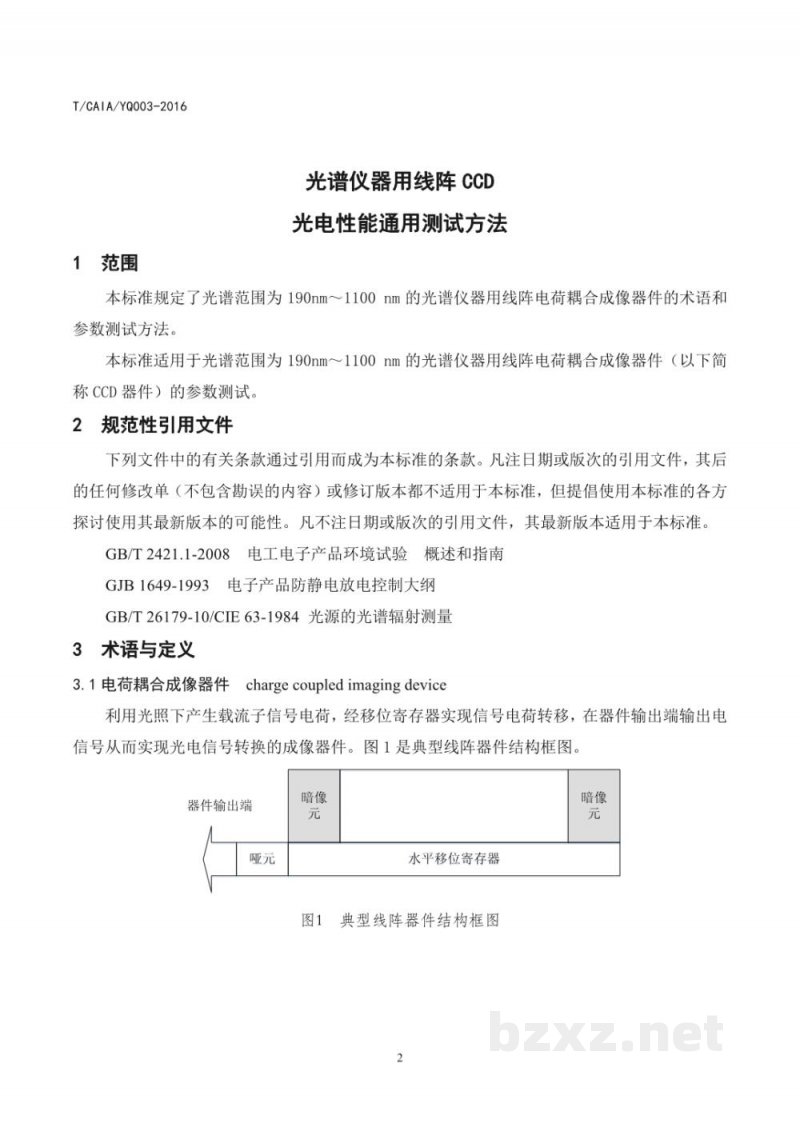

中国分析测试协会标准 T/CAIA/YQ003-2016 光谱仪器用线阵CCD光电性能通用测试方法 Testing Methods for Optical/Electrical Characteristics of Linear Charge Coupled Imaging Device for Spectrometer 2016-12-10发布 2017-03-15实施 中国分析测试协会发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国分析测试协会标准化委员会提出并归口。 本标准起草单位：中国电子科技集团公司第四十四研究所、钢研纳克检测技术有限公司、清华大学、烟台东方分析仪器有限公司、聚光科技（杭州）股份有限公司、天津大学、上海理工大学。 本标准共同实验和验证单位：中国电子科技集团公司第四十四研究所、钢研纳克检测技术有限公司、清华大学、天津大学。 本标准主要起草人：陈吉文、李金、汪朝敏、姚鸿、屈小艳、陈红兵、唐遵烈、丁振敏、孙利群、赵珍阳、吕全超、赵友全、陶春先、马华平。 1 范围 本标准规定了光谱范围为190nm～1100nm的光谱仪器用线阵电荷耦合成像器件的术语和参数测试方法。 本标准适用于光谱范围为190nm～1100nm的光谱仪器用线阵电荷耦合成像器件（以下简称CCD器件）的参数测试。 2 规范性引用文件 下列文件中的有关条款通过引用而成为本标准的条款。凡注日期或版次的引用文件，其后的任何修改单（不包含勘误的内容）或修订版本都不适用于本标准，但提倡使用本标准的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本标准。 GB/T 2421.1-2008 电工电子产品环境试验 概述和指南 GJB 1649-1993 电子产品防静电放电控制大纲 GB/T 26179-10/CIE 63-1984 光源的光谱辐射测量 3 术语与定义 3.1 电荷耦合成像器件 charge coupled imaging device 利用光照下产生载流子信号电荷，经移位寄存器实现信号电荷转移，在器件输出端输出电信号从而实现光电信号转换的成像器件。图1是典型线阵器件结构框图。 [图1 典型线阵器件结构框图] 注：在某些器件中，有暗像元出现在有效像元后，暗像元电压输出包含时钟反馈（偏移电压）加上寄存器暗信号；电压包含时钟反馈（偏移电压）加上寄存器暗信号加上像元暗信号；有效像元电压包含时钟反馈（偏移电压）加上寄存器暗信号加上像元暗信号加上有效像元信号；过扫位电压包含时钟反馈（偏移电压）加上寄存器暗信号加上水平电荷转移损失信号。过扫位是水平移位寄存器末位读出后继续转移读出的单元。 [图2 典型器件输出信号] 3.2 输出信号 output signal 在有光照和规定电脉冲驱动下，器件输出的电压信号，通常用电压Vo表示。图3是器件像元信号理想输出波形，本标准中输出信号是指器件参考电平与信号电平之间的差值。 [图3 器件像元信号理想输出波形] 3.3 电荷-电压转换因子 charge to voltage conversion factor 器件输出电压与存储在器件读出节点的电荷量之间的比值，通常用S表示。 3.4 电荷转移效率 charge transfer efficiency 电荷包从一个电极转移到下一个电极，转移后电极下电荷量与转移前电极下电荷量的比值。电荷经1个电极转移后的百分比通常用η表示。电荷经N个电极转移后的百分比由下式给出： ηN = (1-ε)N ≈ 1 - N×ε 式中： ηN —— 电荷经N个电极转移后的百分比； ε —— 1个电极电荷包转移的损失率； N —— 电荷在器件转移的电极数。 ηN可分为水平转移ηH或垂直转移ηV。电荷转移效率也可用电荷转移损失率ε（CTI—Charge Transfer Inefficiency）表示，ε=1-η，εH和εV分别表示水平和垂直转移损失率。 3.5 暗信号 dark signal 在无光照也无电注入的条件下，器件像元产生的输出电压信号，通常用VD表示。 3.6 暗信号非均匀性 dark signal non-uniformity 也可称为固定图像噪声 fixed pattern noise。在无光照也无电注入的条件下，单位积分时间内，器件光敏区各像元产生的输出信号与输出信号平均值的偏差，通常用Vnp表示。 3.7 读出噪声 readout noise 在规定频带中，读出信号电荷包时器件固有的噪声之和，通常用电压Vrn或电子数Nrn表示。 3.8 饱和输出信号 saturation output signal 填满器件势阱的信号电荷包对应的输出信号，通常用Vs表示。 3.9 满阱电荷 full well 填满器件势阱的信号电荷包中电子数，通常用Ns表示。 3.10 光响应非线性 photoresponse linearity error 在均匀光照条件下，当曝光量变化时，器件输出信号和理想输出信号（直线）间的偏差，通常用Lin表示。 3.11 动态范围 dynamic range 器件的饱和输出信号与读出噪声之比，通常用D表示。 3.12 信噪比 ratio of signal to noise 在规定的光照条件下，器件的输出信号与在该规定光照条件下读出信号与噪声之比，通常用S/N表示。 3.13 缺陷像元 defective pixel
