【机械行业标准(JB)】 封闭型电热塞 试验方法

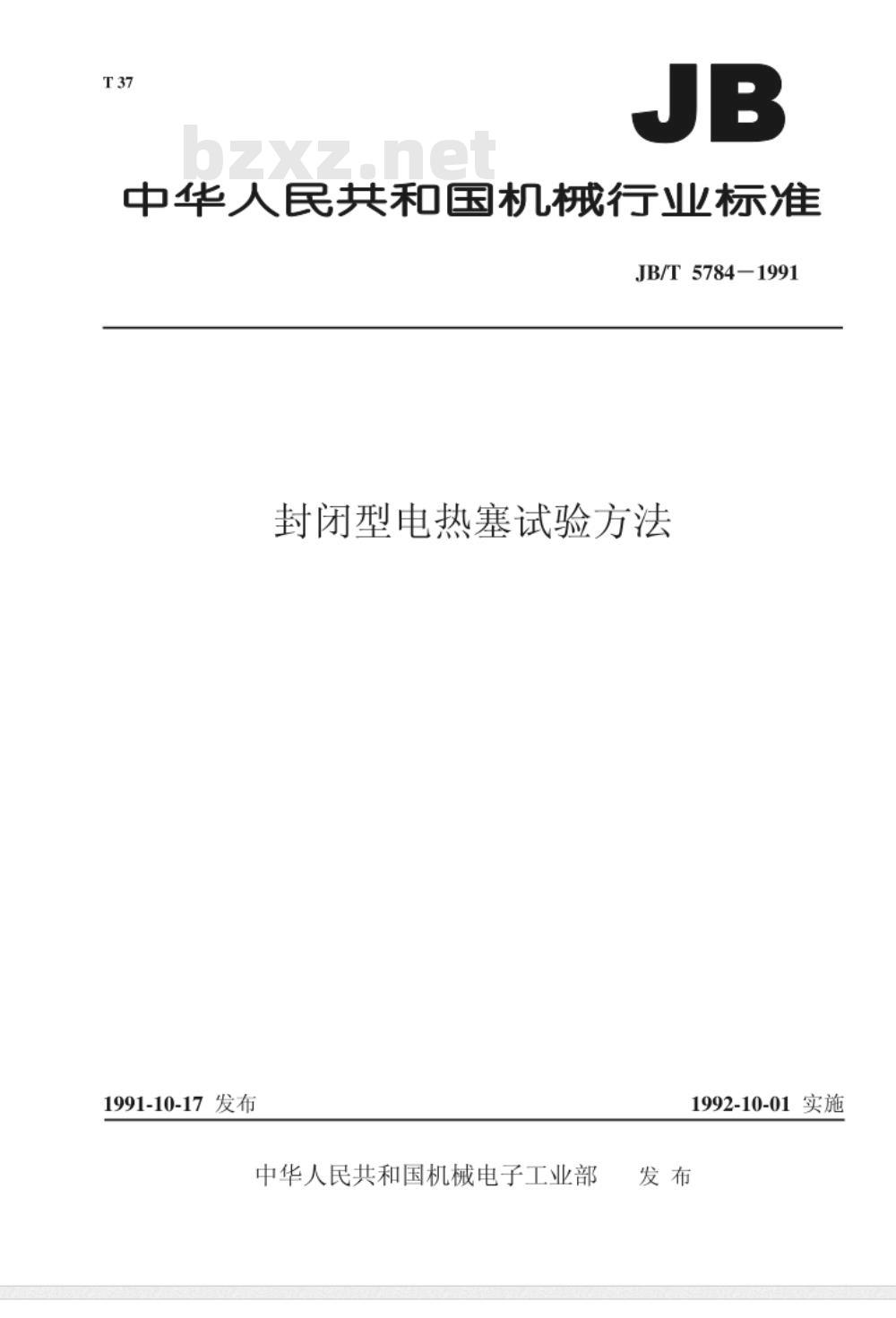

中华人民共和国机械行业标准
JB/T 5784-1991
封闭型电热塞试验方法
1991-10-17发布
中华人民共和国机械电子工业部1992-10-01实施
中华人民共和国机械行业标准

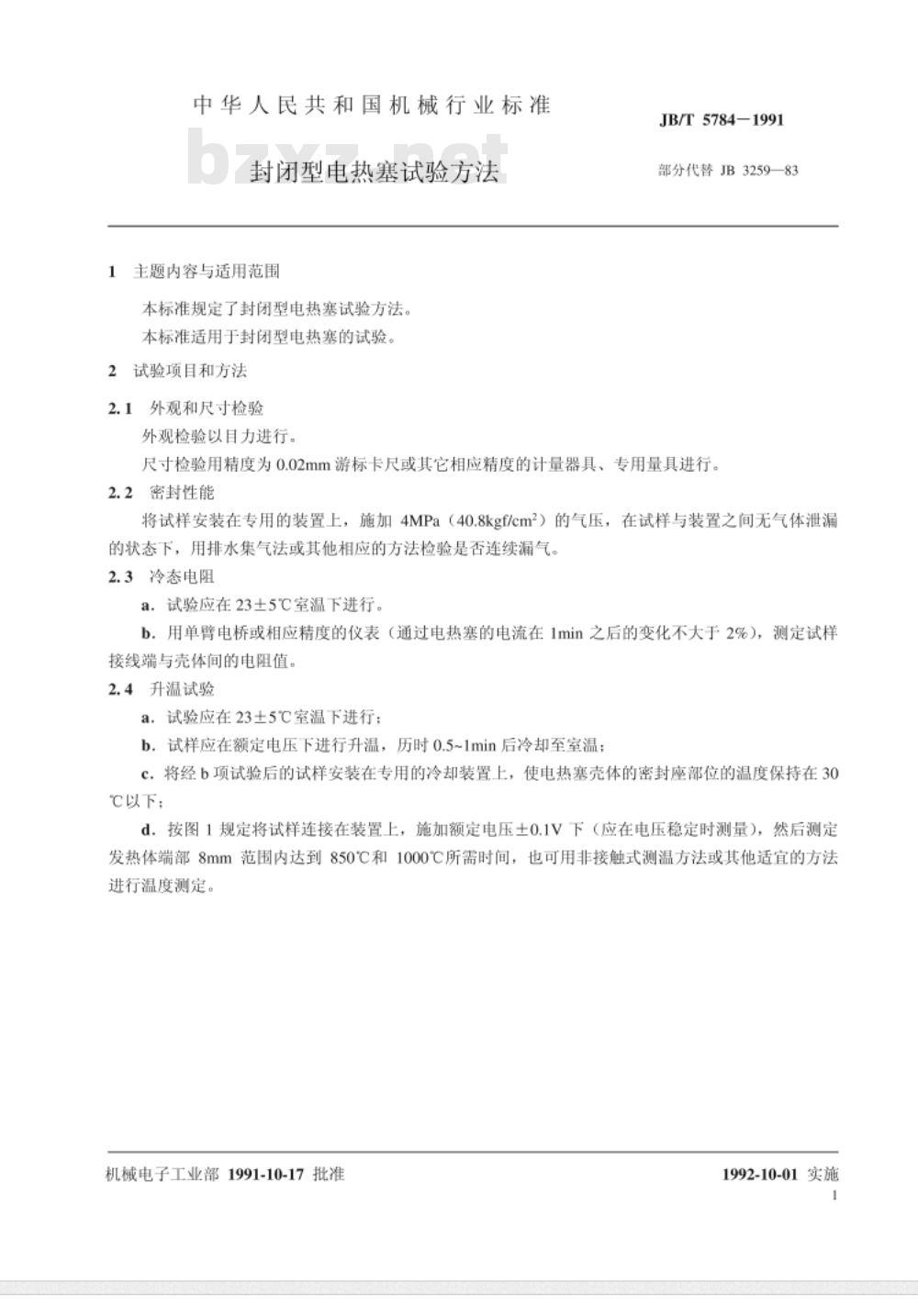

封闭型电热塞试验方法
1主题内容与适用范围
本标准规定了封闭型电热塞试验方法。本标准适用于封闭型电热塞的试验。2试验项目和方法
2.1外观和尺寸检验
外观检验以目力进行。
JB/T5784-1991
部分代替JB3259—83
尺寸检验用精度为0.02mm游标卡尺或其它相应精度的计量器具、专用量具进行。2.2密封性能
将试样安装在专用的装置上，施加4MPa（40.8kgf/cm2）的气压，在试样与装置之间无气体泄漏的状态下，用排水集气法或其他相应的方法检验是否连续漏气。2.3冷态电阻
a.试验应在23土5℃室温下进行。b.用单臂电桥或相应精度的仪表（通过电热塞的电流在1min之后的变化不大于2%），测定试样接线端与壳体间的电阻值。
2.4升温试验
a.试验应在23土5℃室温下进行；b.试样应在额定电压下进行升温，历时0.5~1min后冷却至室温；c.将经b项试验后的试样安装在专用的冷却装置上，使电热塞壳体的密封座部位的温度保持在30℃以下；
d.按图1规定将试样连接在装置上，施加额定电压土0.1V下（应在电压稳定时测量），然后测定发热体端部8mm范围内达到850℃和1000℃所需时间，也可用非接触式测温方法或其他适宜的方法进行温度测定。
机械电子工业部1991-10-17批准1992-10-01实施

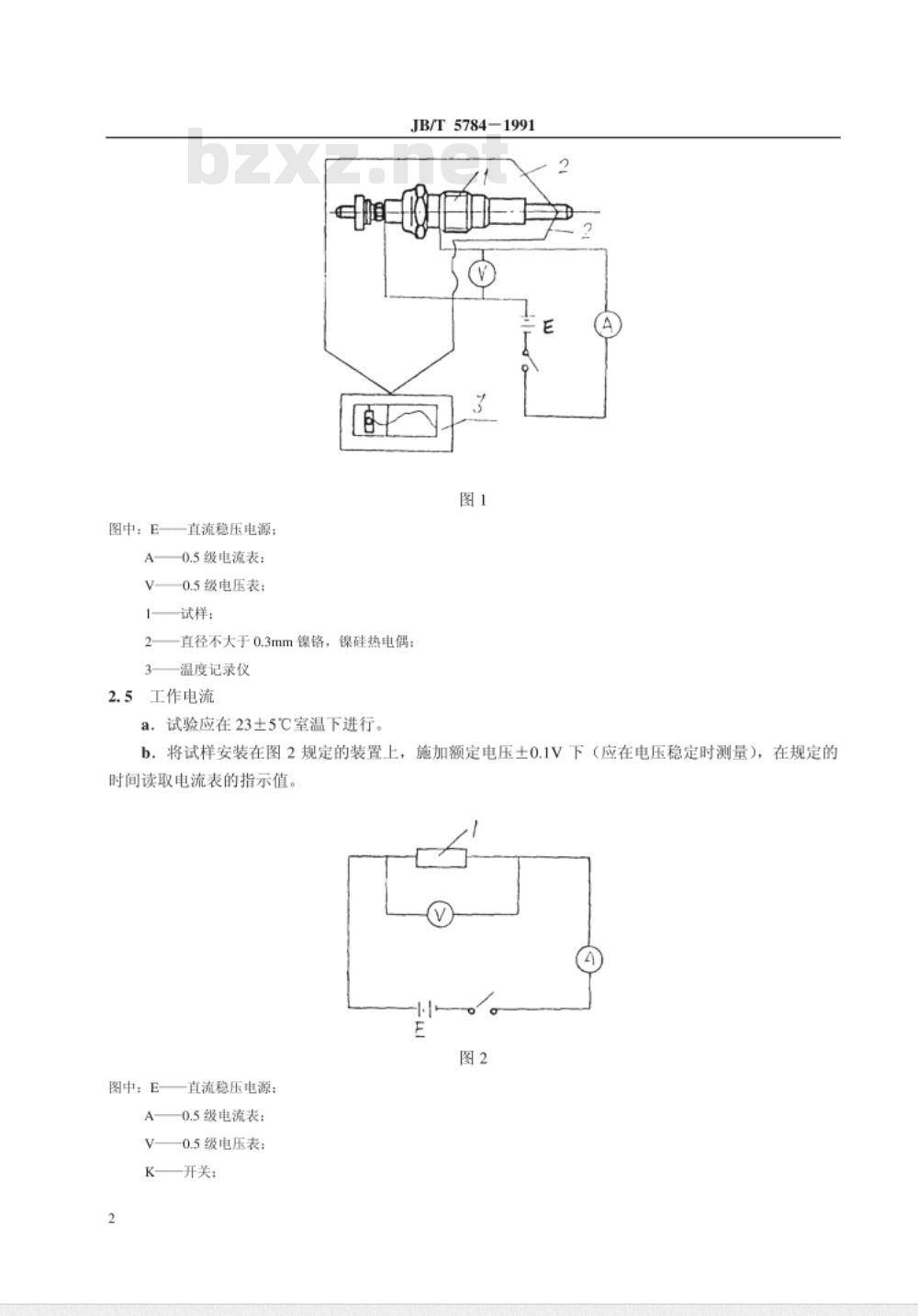

图中：E-
直流稳压电源；
A0.5级电流表：
0.5级电压表：
1——试样：
JB/T 57841991
2——直径不大于0.3mm镍铬，镍硅热电偶：3——温度记录仪
2.5工作电流
a.试验应在23土5℃室温下进行。b.将试样安装在图2规定的装置上，施加额定电压土0.1V下（应在电压稳定时测量），在规定的时间读取电流表的指示值。
图中：E-
直流稳压电源：
0.5级电流表：
0.5级电压表：
K-—开关：
一试样
2.6过电压试验
JB/T5784-1991
将试样安装在图2规定的装置上，施加125%的额定电压，历时15s后切断电源，使试样冷却至室温。再按2.4和2.5条规定的试验方法，对试样进行温度和工作电流测量。2.7过负荷试验

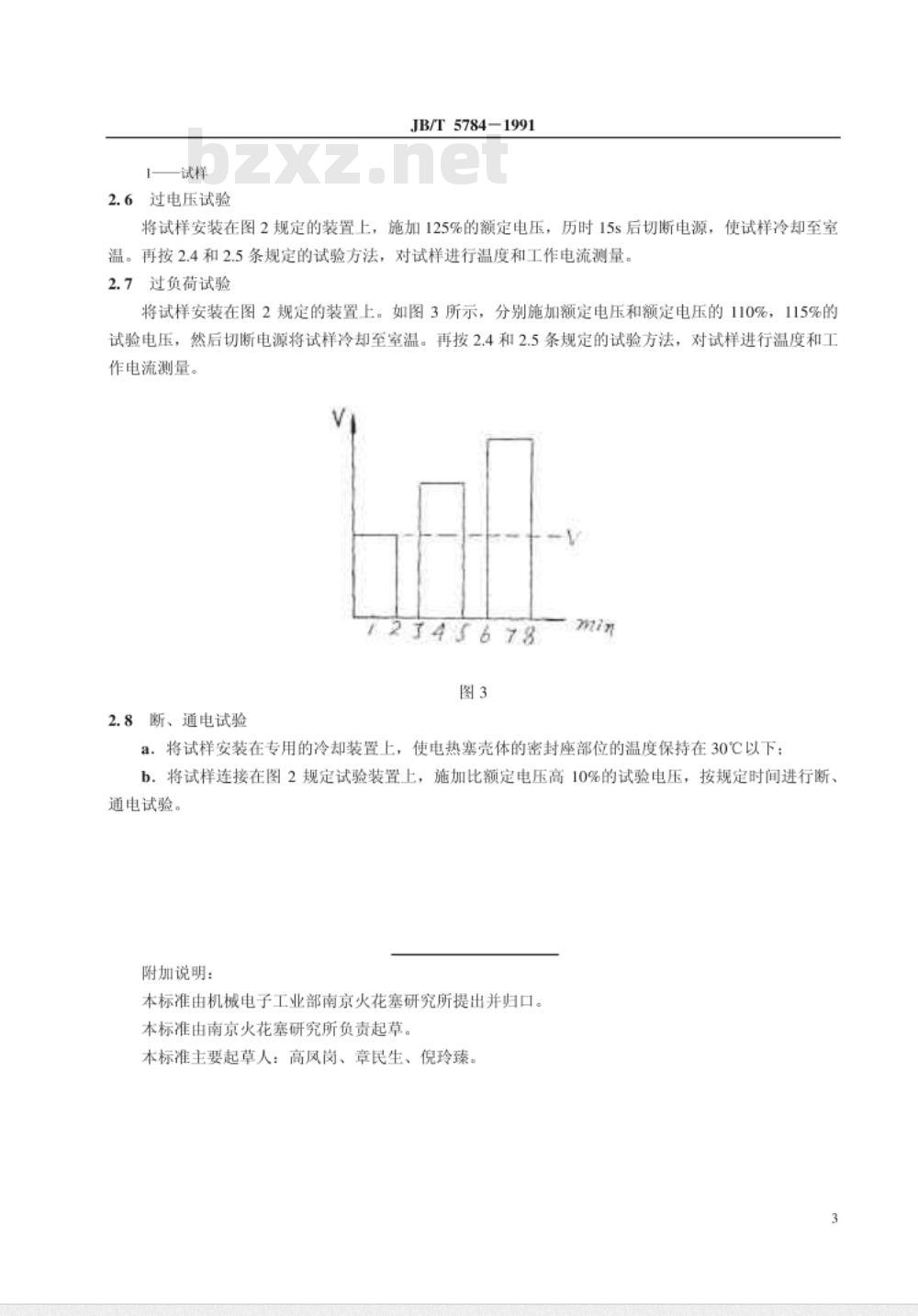

将试样安装在图2规定的装置上。如图3所示，分别施加额定电压和额定电压的110%，115%的试验电压，然后切断电源将试样冷却至室温。再按2.4和2.5条规定的试验方法，对试样进行温度和工作电流测量。
2745678
2.8断、通电试验
a：将试样安装在专用的冷却装置上，使电热塞壳体的密封座部位的温度保持在30℃以下；b.将试样连接在图2规定试验装置上，施加比额定电压高10%的试验电压，按规定时间进行断、通电试验。
附加说明：
本标准由机械电子工业部南京火花塞研究所提出并归口。本标准由南京火花塞研究所负责起草。本标准主要起草人：高凤岗、章民生、倪玲臻。3

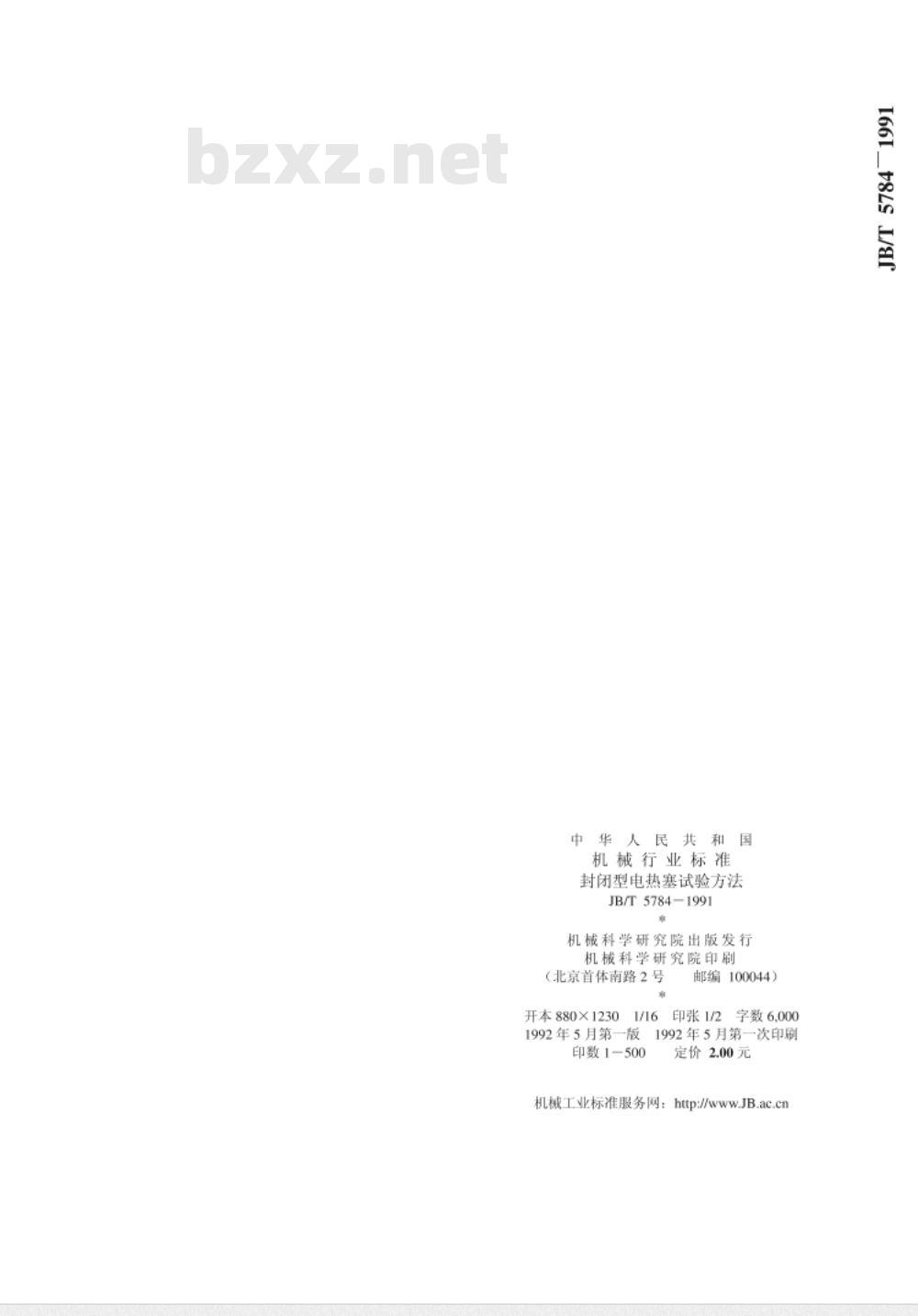

中华人民共和国
机械行业标准
封闭型电热塞试验方法
JB/T 57841991
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×1230
印张1/2
字数6,000
1992年5月第一版bZxz.net
1992年5月第一次印刷
印数1-500
定价2.00元
