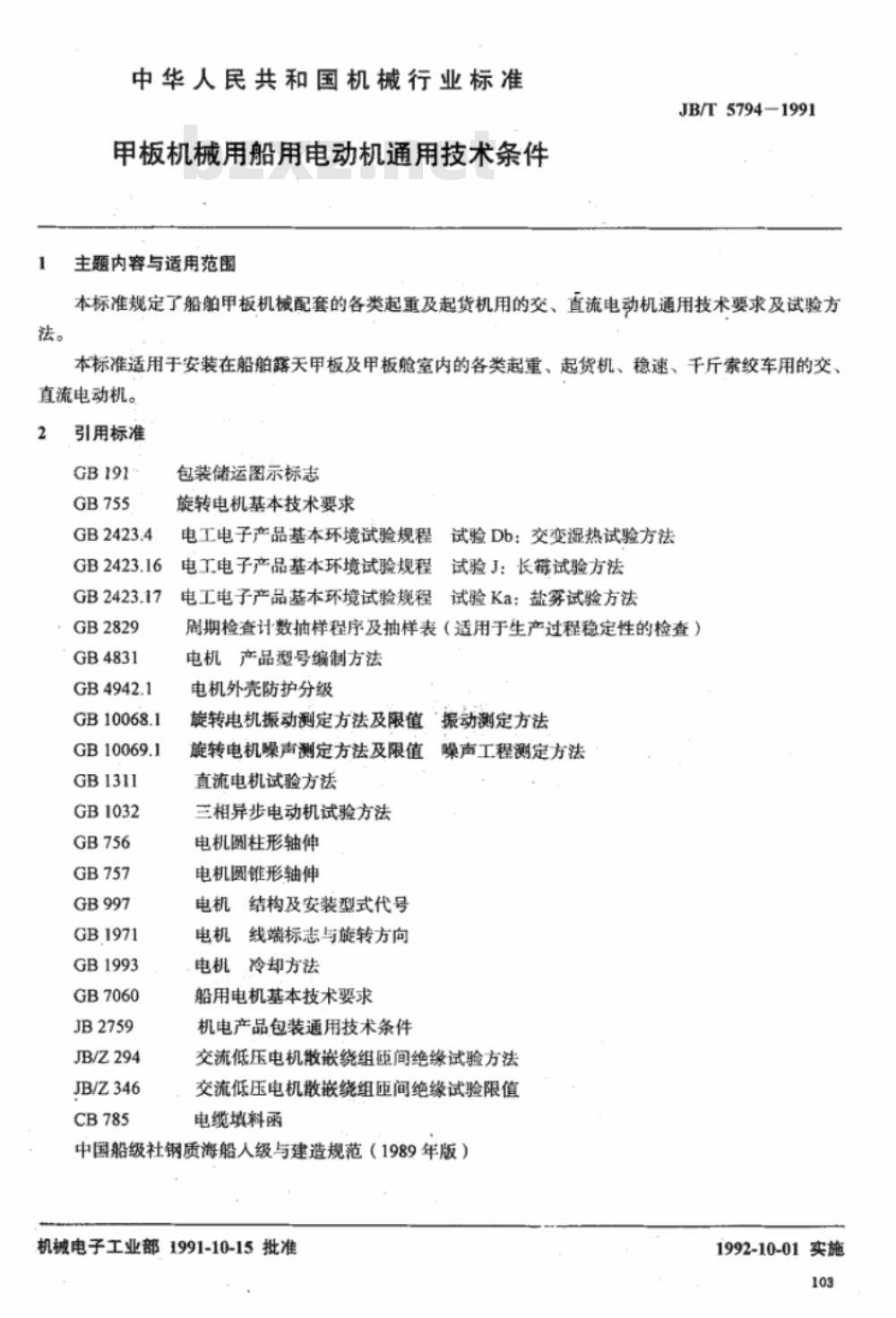

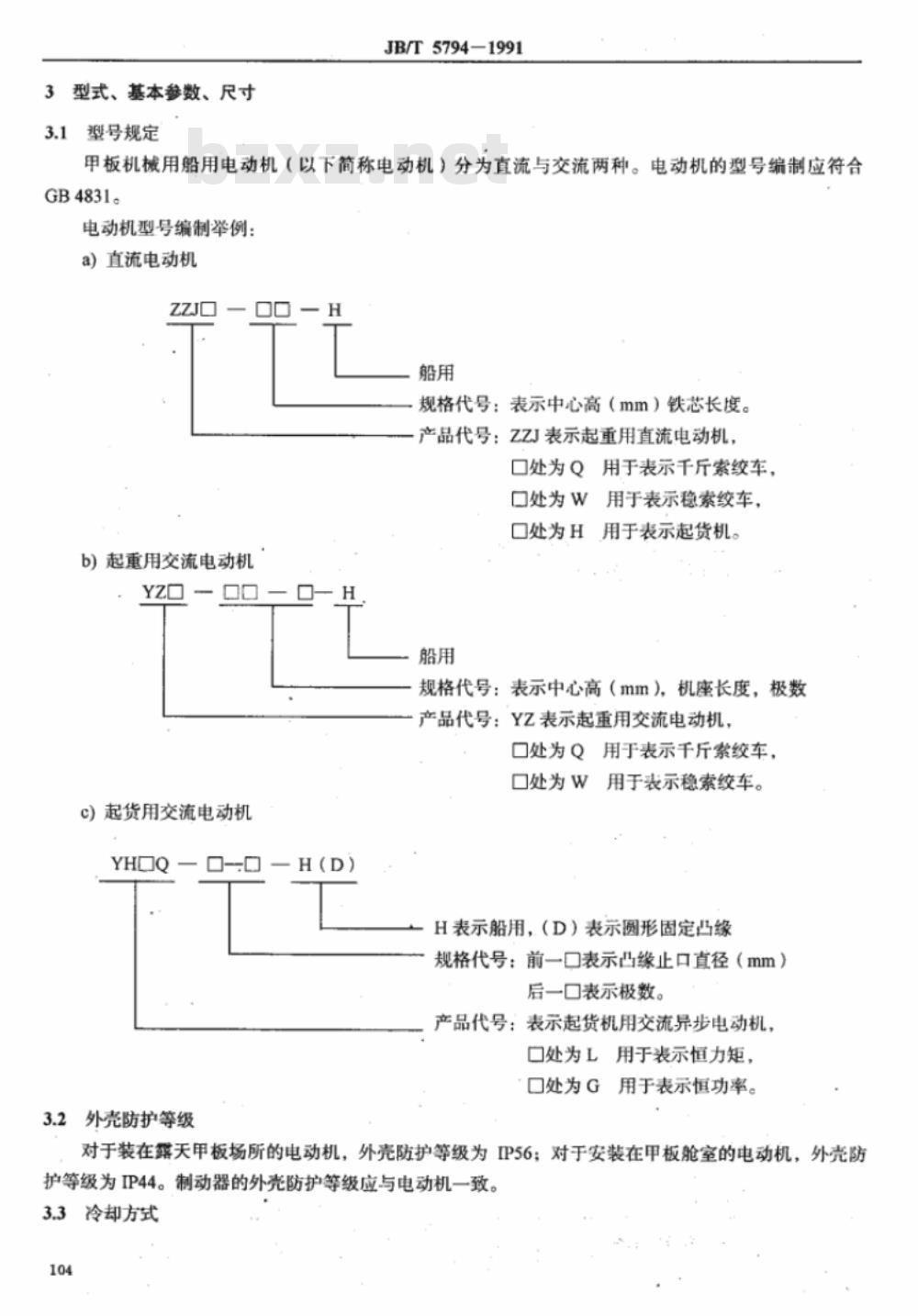

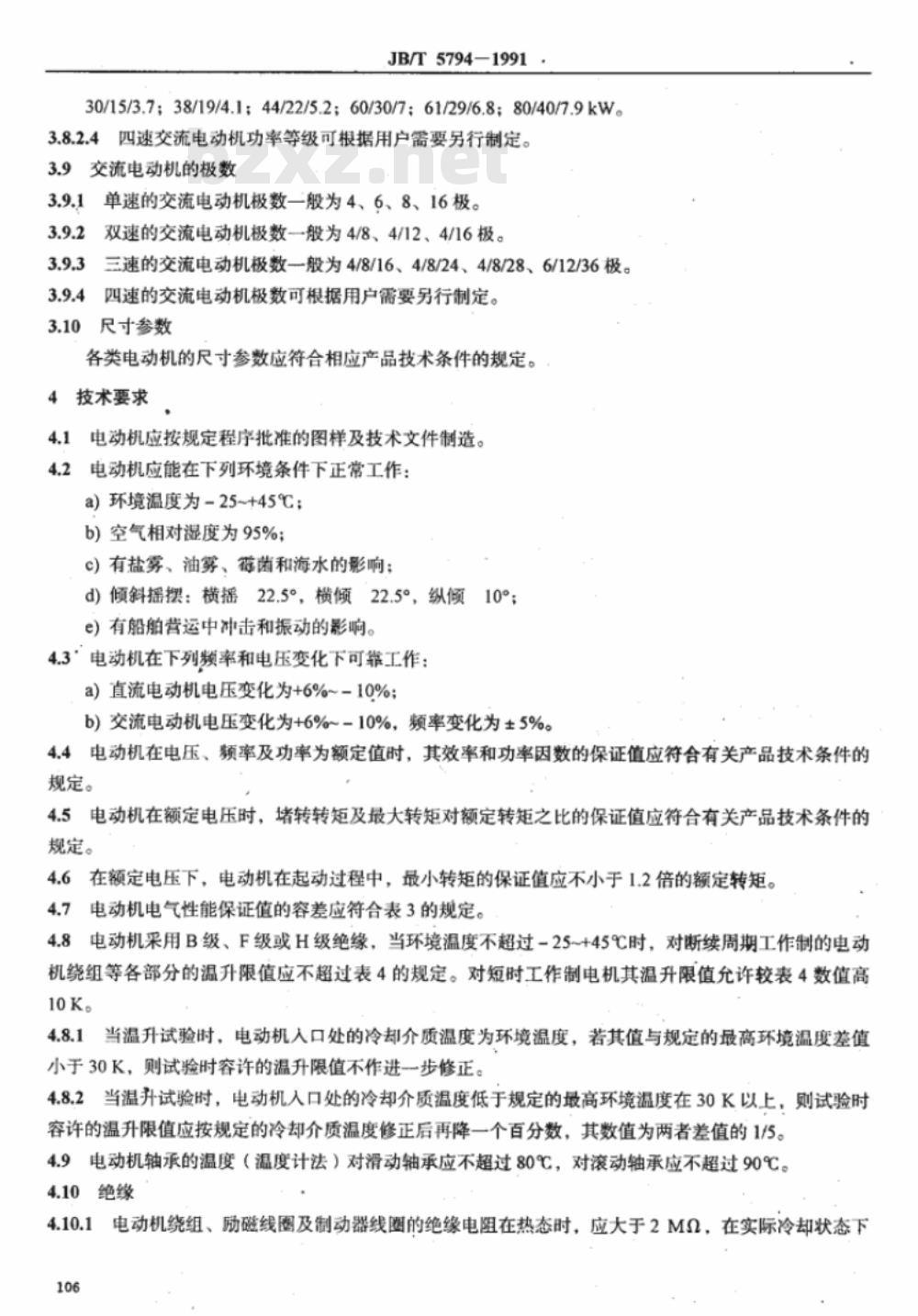

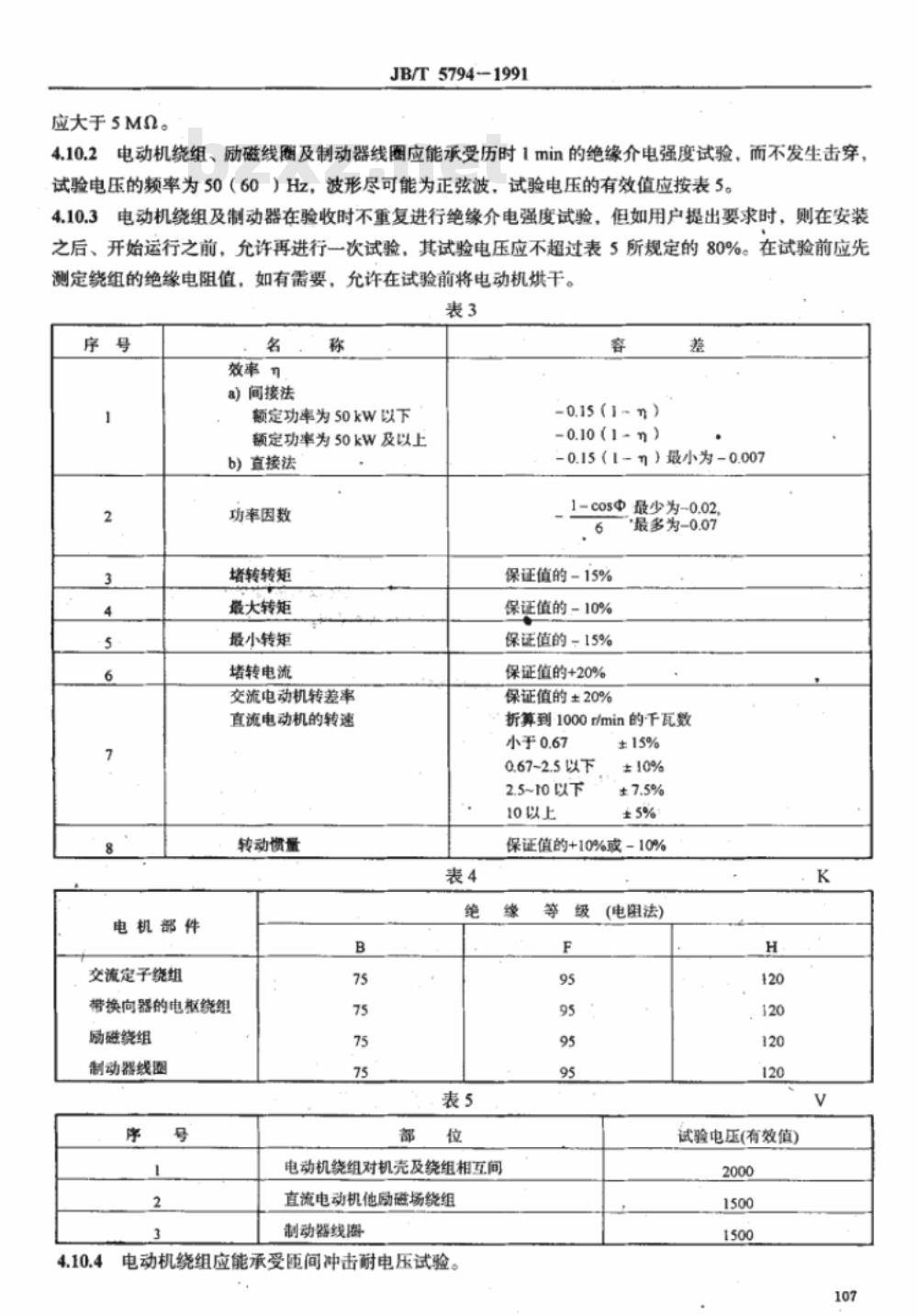

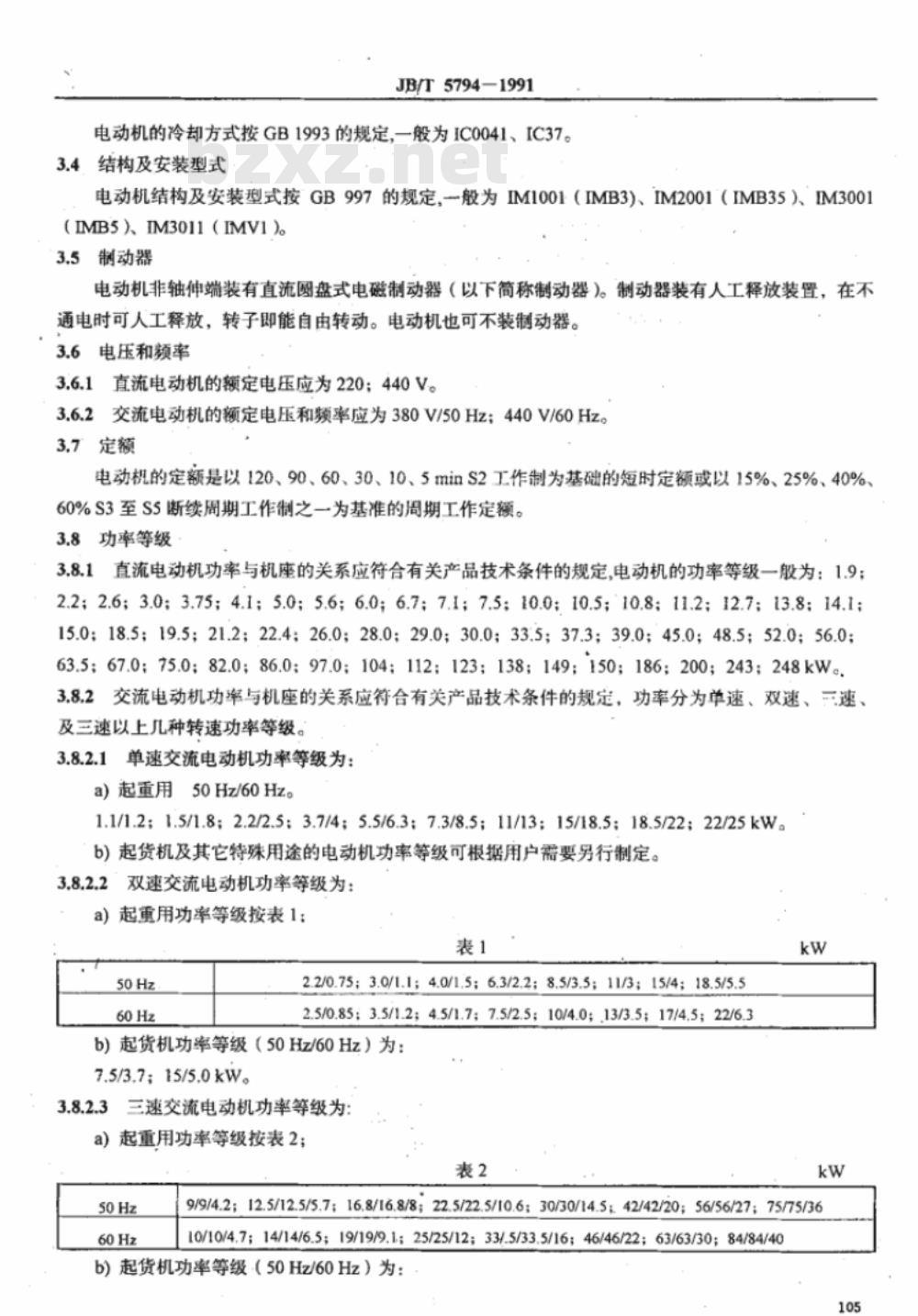

中华人民共和国机械行业标准 JB/T5794—1991 甲板机械用船用电动机通用技术条件 1 范围 本标准规定了船舶甲板机械配套的各类起重及起货机用交、直流电动机的通用技术要求及试验方法。 本标准适用于安装在船舶露天甲板及甲板舱室内的各类起重、起货机、稳索绞车、千斤索绞车用的交、直流电动机。 2 规范性引用文件 GB191 包装储运图示标志 GB755 旋转电机基本技术要求 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.16 电工电子产品基本环境试验规程 试验J：长霉试验方法 GB2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB2829 周期检查计数抽样程序及抽样表 GB4831 电机产品型号编制方法 GB4942.1 电机外壳防护等级 GB10068.1 旋转电机振动测定方法及限值 GB10069.1 旋转电机噪声测定方法及限值 GB1311 直流电机试验方法 GB1032 三相异步电动机试验方法 GB756 电机圆柱形轴伸 GB757 电机圆锥形轴伸 GB997 电机结构及安装型式代号 GB1971 电机线端标志与旋转方向 GB1993 电机冷却方法 GB7060 船用电机基本技术要求 JB2759 机电产品包装通用技术条件 JB/Z294 交流低压电机散嵌绕组匝间绝缘试验方法 JB/Z346 交流低压电机散嵌绕组匝间绝缘试验限值 CB785 电缆填料函 中国船级社《钢质海船入级与建造规范》（1989年版） 3 型式、基本参数与尺寸 3.1 型号规定 甲板机械用船用电动机（以下简称电动机）分为直流电动机和交流电动机两类，其型号编制应符合GB4831的规定。 （1）直流电动机型号 产品代号ZZJ表示起重用直流电动机，其中附加代号用于区分用途：Q表示千斤索绞车，W表示稳索绞车，H表示起货机。规格代号表示电机中心高（mm）及铁芯长度。 （2）起重用交流电动机型号 产品代号YZ表示起重用交流电动机，附加代号Q表示千斤索绞车，W表示稳索绞车。规格代号表示中心高（mm）、机座长度及极数。 （3）起货用交流电动机型号 型号中H表示船用，（D）表示圆形固定凸缘。规格代号中前一部分表示凸缘止口直径（mm），后一部分表示极数。附加代号L表示恒力矩，G表示恒功率。 3.2 外壳防护等级 安装在露天甲板的电动机外壳防护等级为IP56；安装在甲板舱室内的电动机外壳防护等级为IP44。制动器的防护等级应与电动机一致。 3.3 冷却方式 电动机的冷却方式按GB1993规定，一般采用IC0041或IC37。 3.4 结构及安装型式 电动机结构及安装型式按GB997规定，常用形式包括：IM1001（IMB3）、IM2001（IMB35）、IM3001（IMB5）、IM3011（IMV1）。 3.5 制动器 电动机非轴伸端可装设直流盘式电磁制动器。制动器应设有人工释放装置，在不通电时可手动释放，使转子自由转动。电动机亦可不装制动器。 3.6 电压和频率 3.6.1 直流电动机额定电压为220V或440V。 3.6.2 交流电动机额定电压和频率为380V/50Hz或440V/60Hz。 3.7 定额 电动机定额可采用短时工作制（S2），基准时间为120、90、60、30、10、5分钟；也可采用断续周期工作制（S3～S5），基准负载持续率为15%、25%、40%、60%。 3.8 功率等级 3.8.1 直流电动机功率等级应符合相关产品技术条件，常用功率包括：1.9、2.2、2.6、3.0、3.75、4.1、5.0、5.6、6.0、6.7、7.1、7.5、10.0、10.5、10.8、11.2、12.7、13.8、14.1、15.0、18.5、19.5、21.2、22.4、26.0、28.0、29.0、30.0、33.5、37.3、39.0、45.0、48.5、52.0、56.0、63.5、67.0、75.0、82.0、86.0、97.0、104、112、123、138、149、150、186、200、243、248 kW。 3.8.2 交流电动机功率等级应符合相关产品技术条件，可分为单速、双速、三速及三速以上多速等级。
