【机械行业标准(JB)】 船用直流电机 技术条件

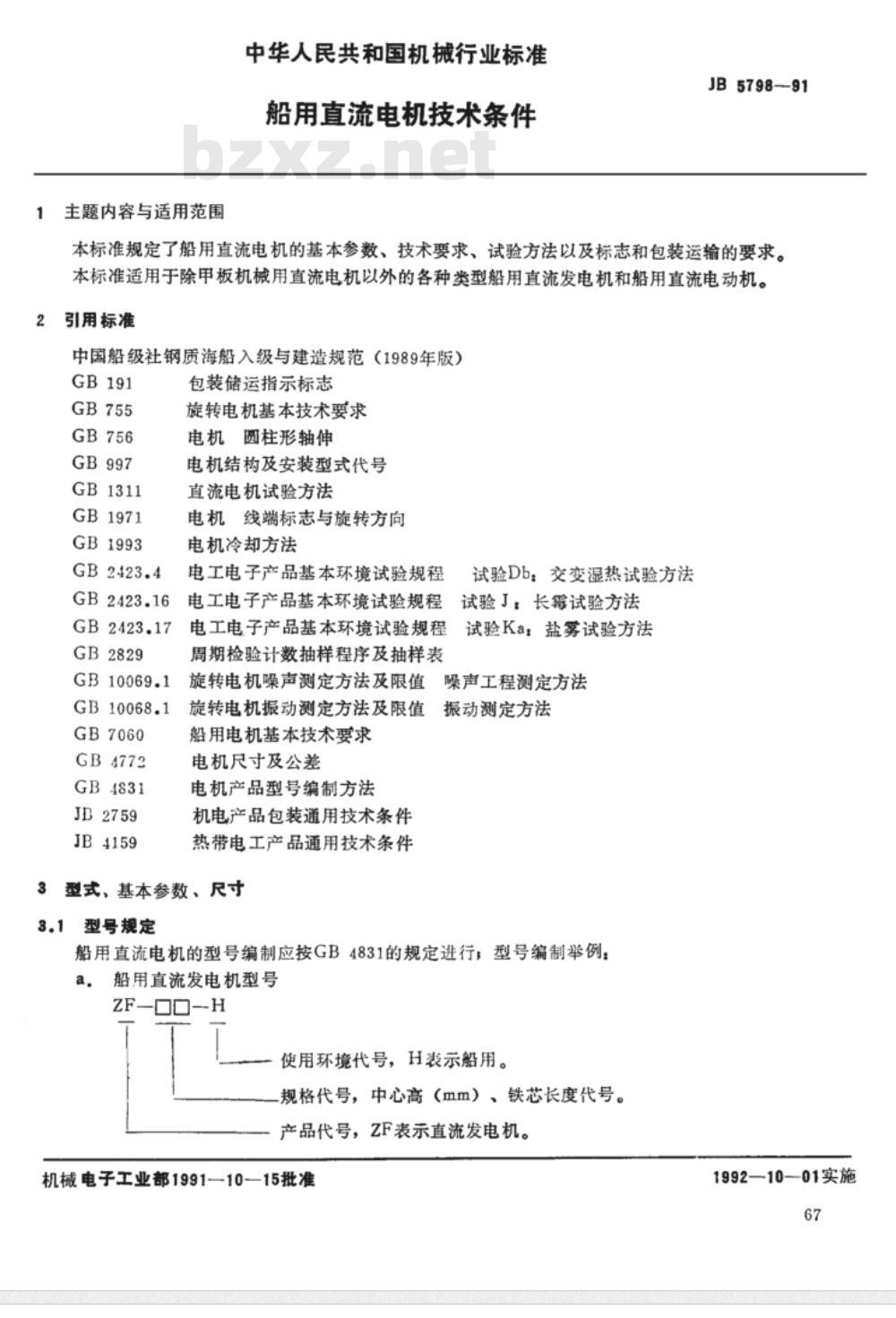

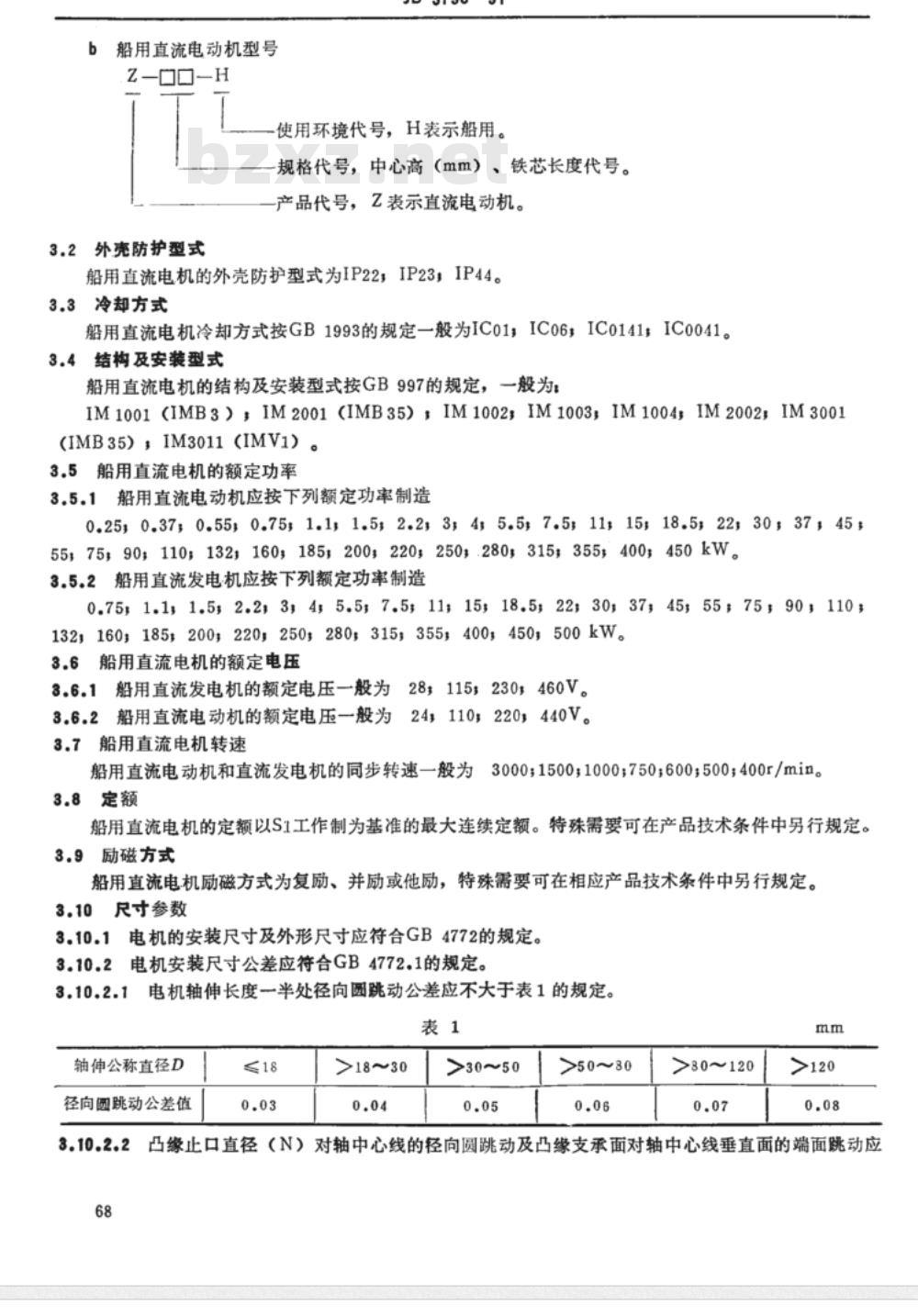

中华人民共和国机械行业标准 JB5798—91 船用直流电机技术条件 1 范围 本标准规定了船用直流电机的基本参数、技术要求、试验方法以及标志、包装与运输要求。 本标准适用于除甲板机械用直流电机以外的各种船用直流发电机和船用直流电动机。 2 规范性引用文件 中国船级社《钢质海船入级与建造规范》（1989年版） GB191 包装储运图示标志 GB755 旋转电机基本技术要求 GB756 电机圆柱形轴伸 GB997 电机结构及安装型式代号 GB1311 直流电机试验方法 GB1971 电机线端标志与旋转方向 GB1993 电机冷却方法 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.16 电工电子产品基本环境试验规程 试验J：长霉试验方法 GB2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB2829 周期检验计数抽样程序及抽样表 GB10069.1 旋转电机噪声测定方法及限值 GB10068.1 旋转电机振动测定方法及限值 GB7060 船用电机基本技术要求 GB4772 电机尺寸及公差 GB4831 电机产品型号编制方法 JB2759 机电产品包装通用技术条件 JB4159 热带电工产品通用技术条件 3 型式、基本参数与尺寸 3.1 型号规定 船用直流电机型号编制应符合GB4831规定。 （1）船用直流发电机型号 ZF—□□—H，其中ZF表示直流发电机；规格代号表示中心高（mm）及铁芯长度；H表示船用环境。 （2）船用直流电动机型号 Z—□□—H，其中Z表示直流电动机；规格代号表示中心高（mm）及铁芯长度；H表示船用环境。 3.2 外壳防护型式 船用直流电机外壳防护等级为IP22、IP23、IP44。 3.3 冷却方式 船用直流电机冷却方式按GB1993规定，一般采用IC01、IC06、IC0141或IC0041。 3.4 结构及安装型式 电机结构及安装型式按GB997规定，常用形式包括：IM1001（IMB3）、IM2001（IMB35）、IM1002、IM1003、IM1004、IM2002、IM3001、IM3011（IMV1）。 3.5 额定功率 3.5.1 船用直流电动机额定功率一般为：0.25、0.37、0.55、0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、185、200、220、250、280、315、355、400、450 kW。 3.5.2 船用直流发电机额定功率一般为：0.75、1.1、1.5、2.2、3、4、5.5、7.5、11、15、18.5、22、30、37、45、55、75、90、110、132、160、185、200、220、250、280、315、355、400、450、500 kW。 3.6 额定电压 3.6.1 直流发电机额定电压一般为28V、115V、230V、460V。 3.6.2 直流电动机额定电压一般为24V、110V、220V、440V。 3.7 转速 船用直流电动机和直流发电机的额定转速一般为3000、1500、1000、750、600、500、400 r/min。 3.8 定额 船用直流电机定额以S1工作制为基准的连续工作定额。特殊需要可在产品技术条件中另行规定。 3.9 励磁方式 船用直流电机励磁方式为复励、并励或他励，特殊要求可在产品技术条件中另行规定。 3.10 尺寸与公差 3.10.1 电机安装尺寸及外形尺寸应符合GB4772规定。 3.10.2 安装尺寸公差应符合GB4772相关规定。 （1）电机轴伸径向圆跳动公差： 轴径≤18 mm：0.03 mm； >18～30 mm：0.04 mm； >30～50 mm：0.05 mm； >50～80 mm：0.06 mm； >80～120 mm：0.07 mm； >120 mm：0.08 mm。 （2）凸缘止口及支承面圆跳动公差： 止口直径>60～95 mm：0.08 mm； >95～230 mm：0.10 mm； >230～450 mm：0.125 mm； >450～680 mm：0.16 mm。 4 技术要求 4.1 船用直流电机外壳、转轴等材料应符合相关技术要求（原文未完）。
