【机械行业标准(JB)】 船用中频发电机组电控装置

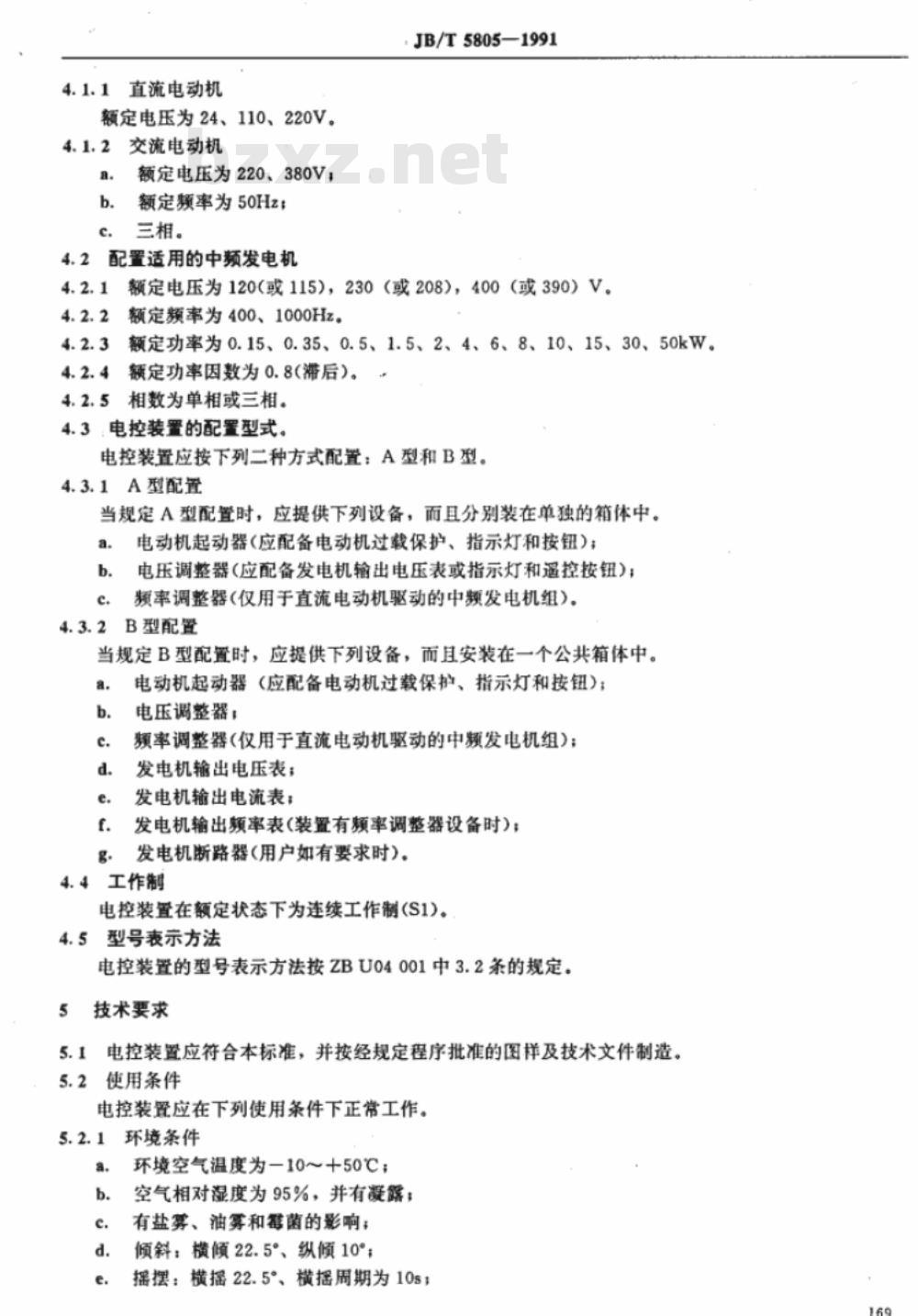

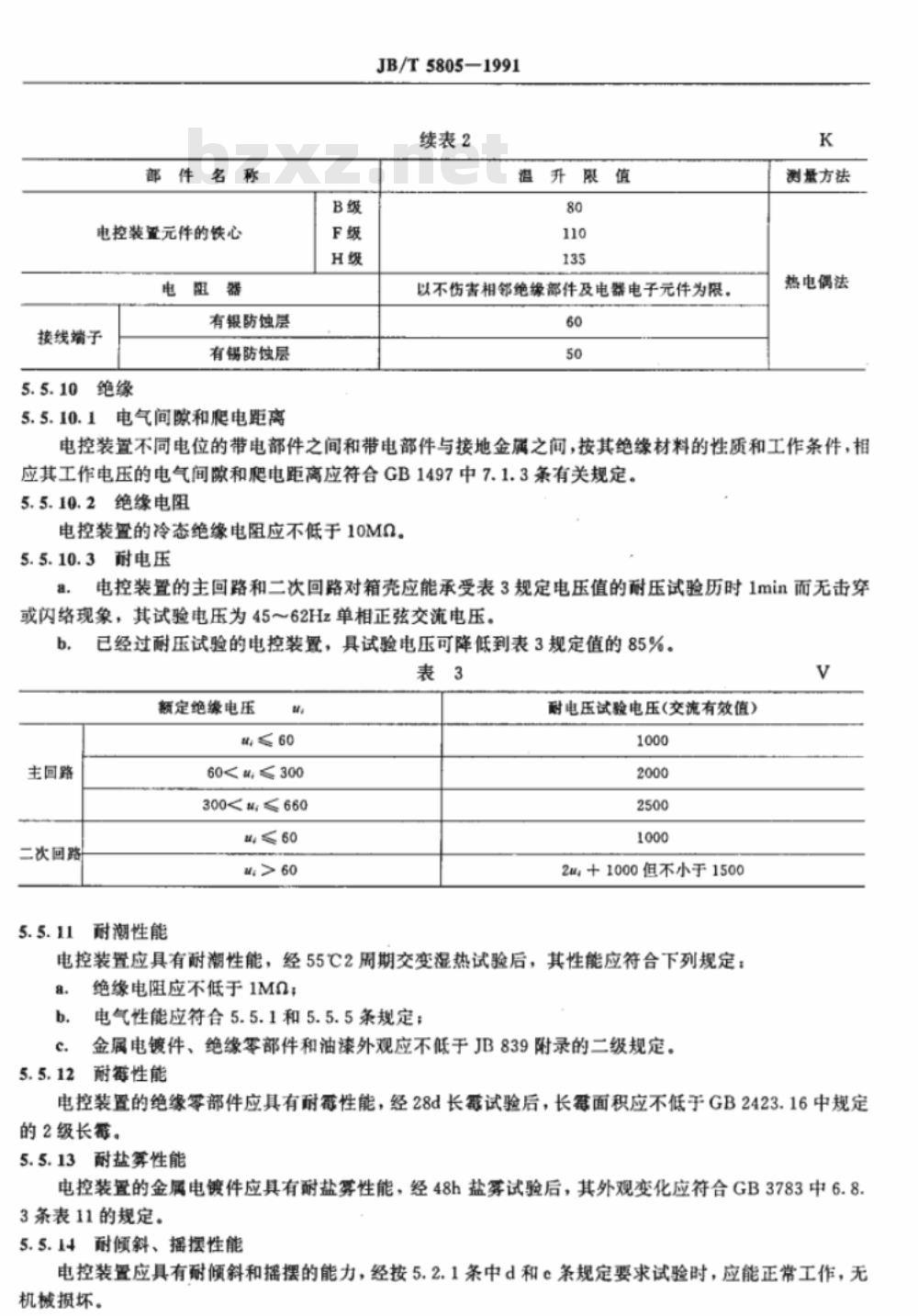

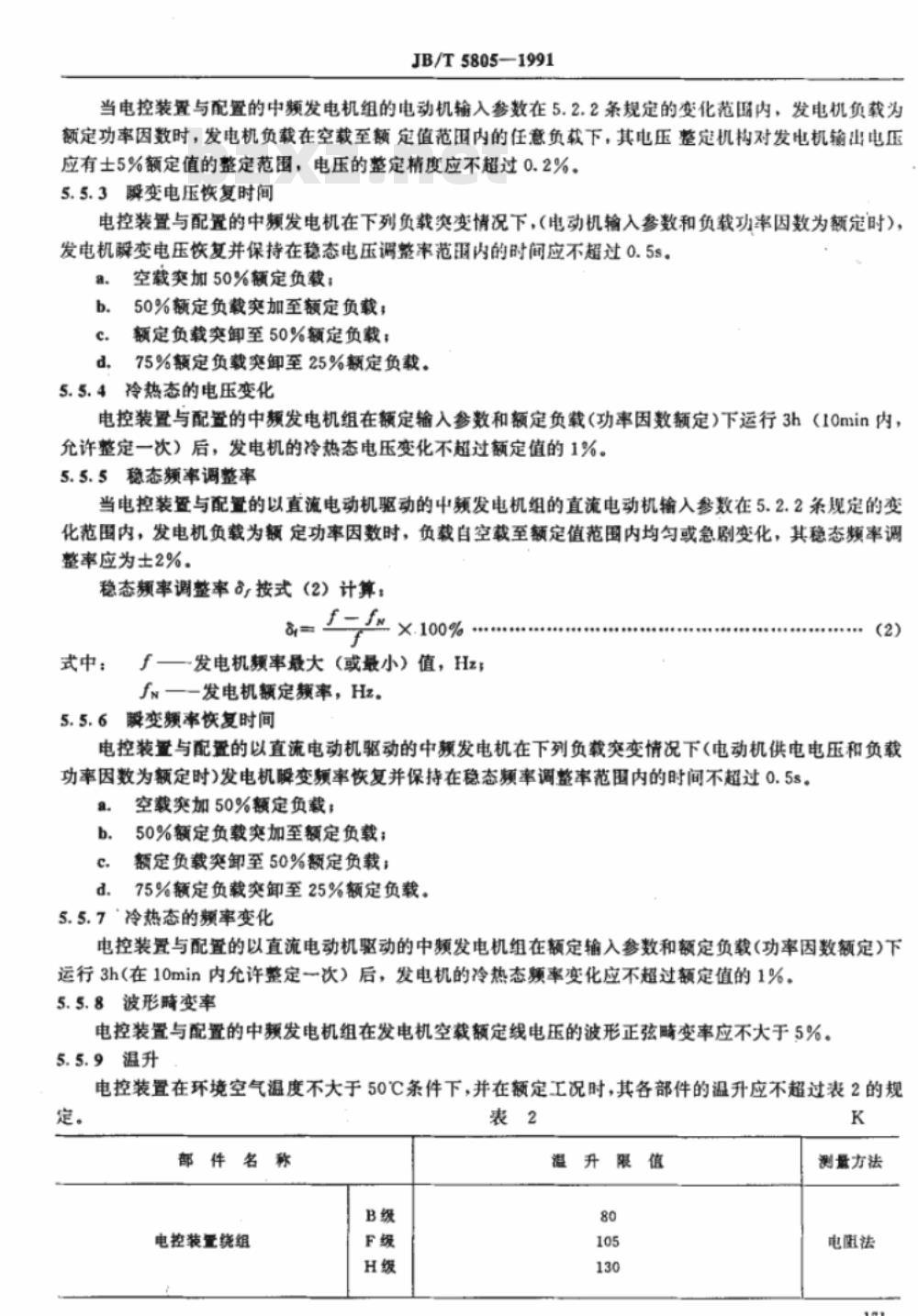

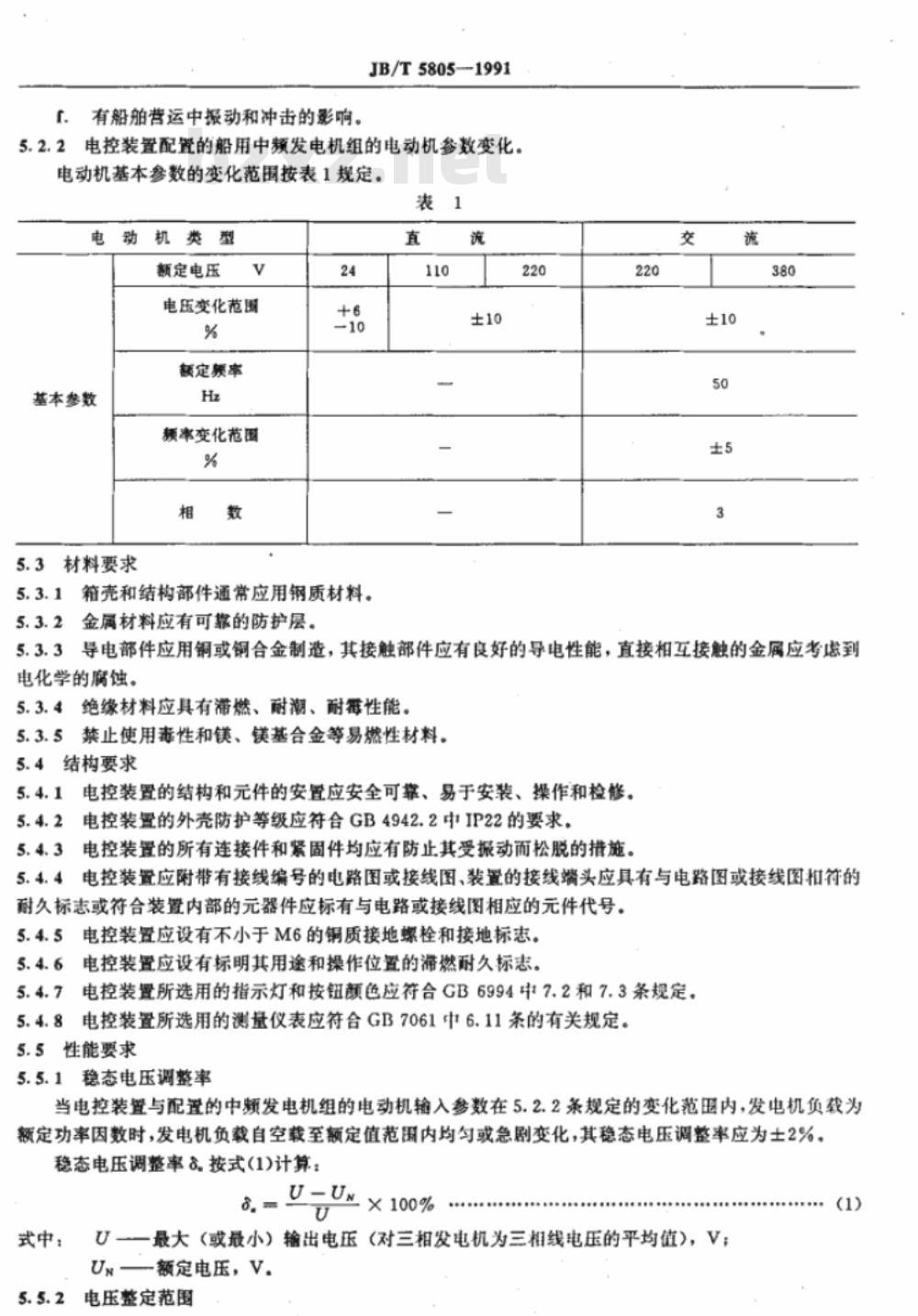

中华人民共和国机械行业标准 JB/T5805—1991 船用中频发电机组电控装置 1 范围 本标准规定了船用中频发电机组电控装置（以下简称电控装置）的技术要求、试验方法和检验规则等基本要求。 本标准适用于为船舶导航系统等提供中频电源的船用中频发电机组配套电控装置，不适用于静止式变频装置。 2 规范性引用文件 GB998 名词术语 GB1497 低压电器基本试验方法 GB2423.1 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.2 电工电子产品基本环境试验规程 试验B：高温试验方法 GB2423.4 电工电子产品基本环境试验规程 试验Db：交变湿热试验方法 GB2423.16 电工电子产品基本环境试验规程 试验J：长霉试验方法 GB2423.17 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB2900.1 电工名词术语 基本名词 GB2900.34 电工名词术语 自动控制 GB3783 船用低压电器基本标准 GB4942.2 低压电器外壳防护等级 GB6994 船舶电气设备一般规定 GB7061 船用低压开关设备和控制设备装置通用技术条件 GJB13 舰船电气规范 GB7094 船用电气设备振动试验方法 GJB399 舰用电动中频发电机组技术条件 JB839 电工产品湿热试验方法 JB2759 机电产品包装通用技术条件 JB3284 电机、电器产品运输与贮存基本环境条件及试验 ZBU04001 船用低压开关装置和电控装置型号编制方法 本标准采用GJB399中有关术语和定义，一般术语符合GB2900.1和GB2900.34规定。 3 电控装置配置 电控装置的配置应适用于船用中频发电机组的范围、型式、工作制及型号表示方法。 3.1 配置适用的电动机 3.1.1 直流电动机：额定电压为24V、110V、220V。 3.1.2 交流电动机：额定电压为220V、380V；额定频率为50Hz；三相。 3.2 配置适用的中频发电机 （1）额定电压：120V（或115V）、230V（或208V）、400V（或390V）； （2）额定频率：400Hz或1000Hz； （3）额定功率：0.15、0.35、0.5、1.5、2、4、6、8、10、15、30、50 kW； （4）额定功率因数：0.8（滞后）； （5）相数：单相或三相。 3.3 配置型式 电控装置分为A型和B型两种配置方式。 3.3.1 A型配置 应提供以下设备，并分别安装在独立箱体内： （1）电动机起动器（带过载保护、指示灯和按钮）； （2）电压调整器（带发电机输出电压表或指示灯及控制按钮）； （3）频率调整器（仅适用于直流电动机驱动的中频发电机组）。 3.3.2 B型配置 应提供以下设备，并集中安装在同一箱体内： （1）电动机起动器（带过载保护、指示灯和按钮）； （2）电压调整器； （3）频率调整器（仅适用于直流电动机驱动的中频发电机组）； （4）发电机输出电压表； （5）发电机输出电流表； （6）发电机输出频率表（配置频率调整器时）； （7）发电机断路器（用户有要求时配置）。 3.4 工作制 电控装置在额定状态下为连续工作制（S1）。 3.5 型号表示方法 电控装置型号表示方法按ZBU04001中相关规定执行。 4 技术要求 4.1 一般要求 电控装置应符合本标准规定，并按经批准的图样及技术文件制造。 4.2 使用条件 4.2.1 环境条件 （1）环境空气温度：-10℃～+50℃； （2）空气相对湿度：95%，允许有凝露； （3）环境中存在盐雾、油雾及霉菌影响； （4）倾斜：横倾22.5°，纵倾10°； （5）摇摆：横摇22.5°，周期约10s； （6）能承受船舶运行中的振动与冲击。 4.2.2 电动机参数变化 电控装置所配电动机参数变化范围如下： （1）直流电动机：额定电压24V、110V、220V，电压变化范围为+6%～-10%或±10%； （2）交流电动机：额定电压220V、380V，频率50Hz，电压变化±10%，频率变化±5%，三相。 4.3 材料要求 4.3.1 箱体及结构部件一般采用钢材制造。 4.3.2 金属材料应具有可靠的防护层。 4.3.3 导电部件应采用铜或铜合金材料制造（原文未完）。
