【机械行业标准(JB)】 交流低压电机成型绕组匝间绝缘试验方法及限值

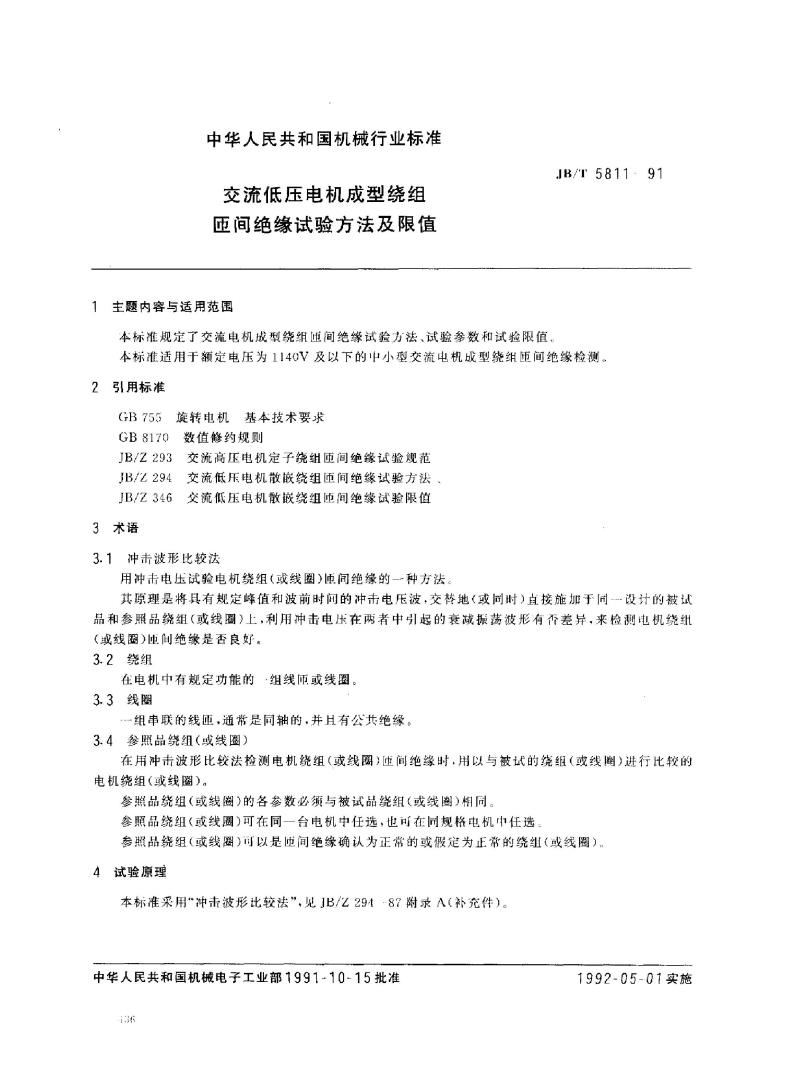

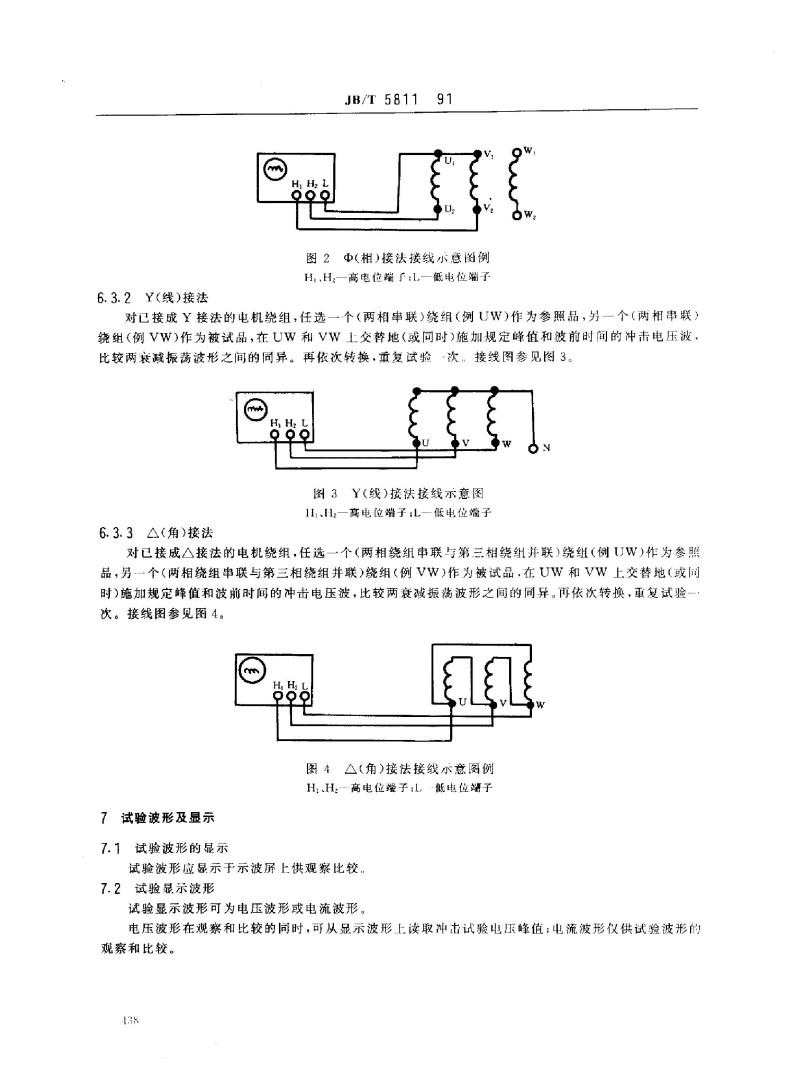

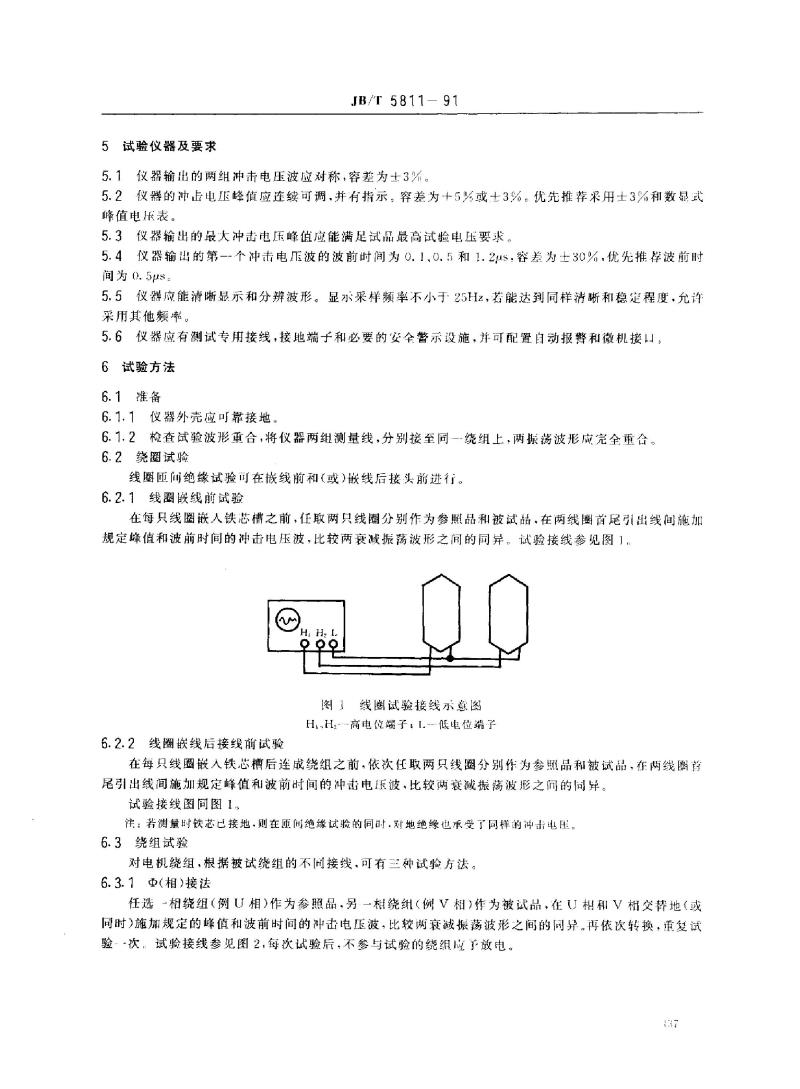

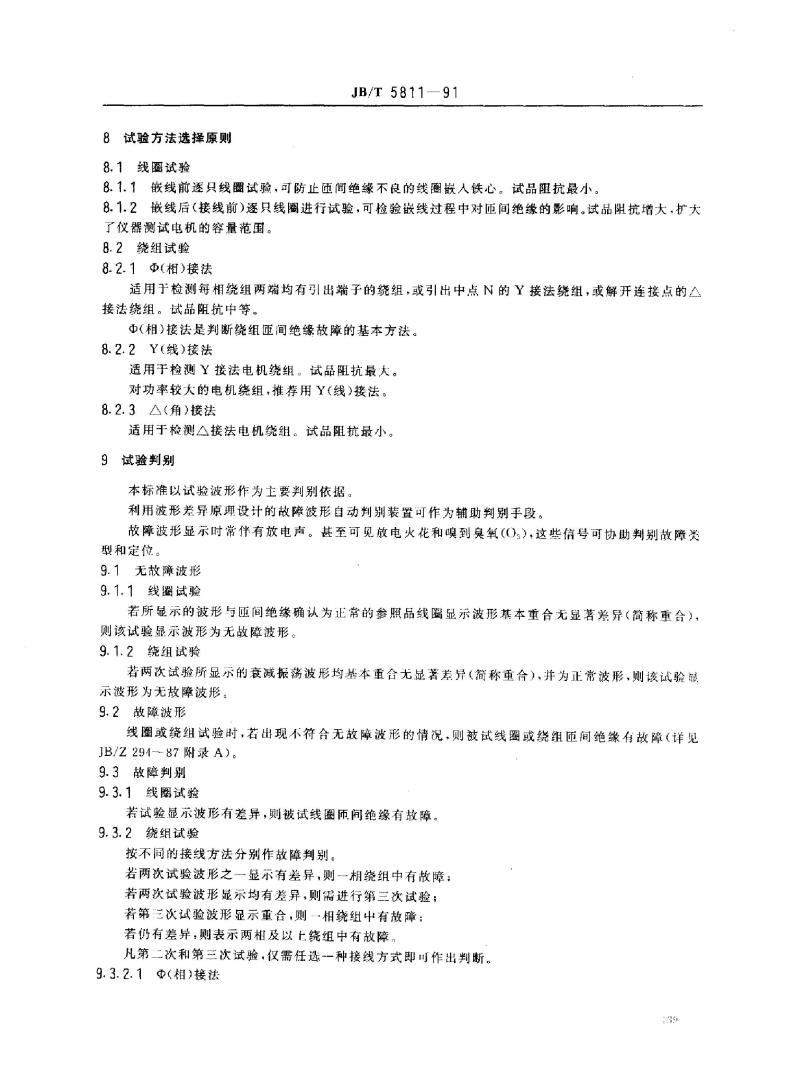

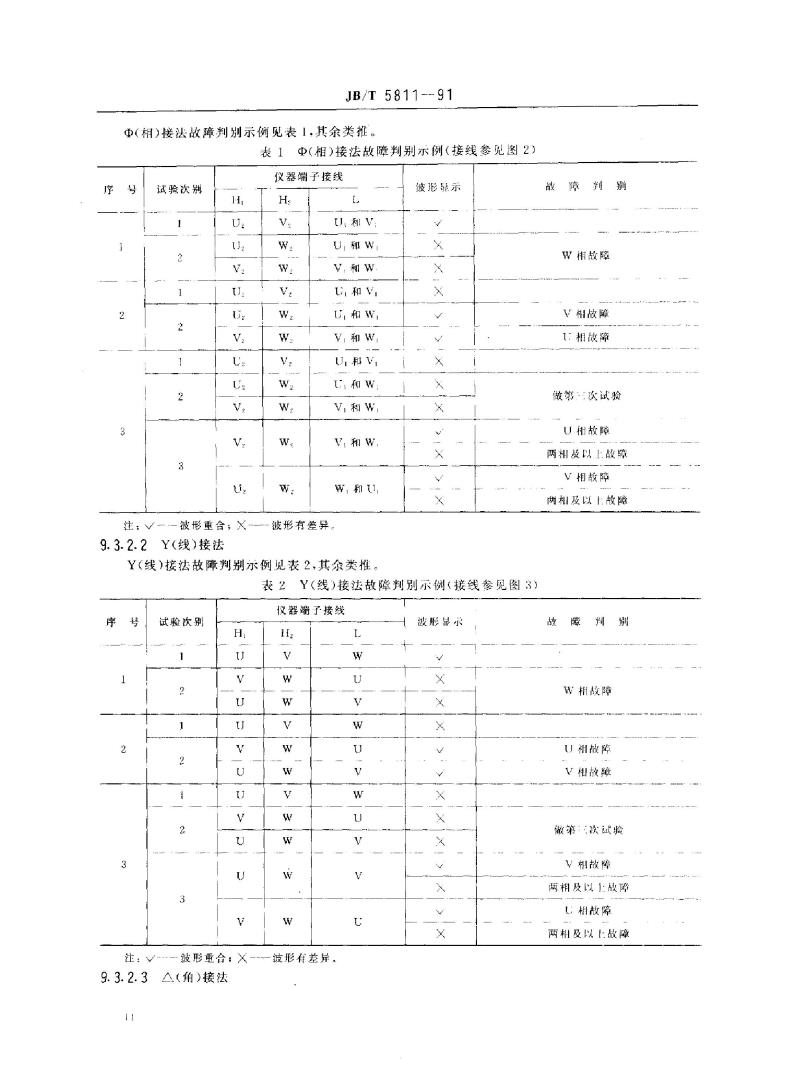

中华人民共和国机械行业标准 交流低压电机成型绕组匝间绝缘试验方法及限值 1 主题内容与适用范围 本标准规定了交流电机成型绕组匝间绝缘试验方法、试验参数和试验限值，适用于额定电压为1140V及以下的中小型交流电机成型绕组匝间绝缘检测。 2 引用标准 GB 755 旋转电机基本技术要求 GB 8170 数值修约规则 JB/Z293 交流高压电机定子绕组匝间绝缘试验规范 JB/Z2941 交流低压电机散嵌绕组匝间绝缘试验方法 JB/Z346 交流低压电机散嵌绕组匝间绝缘试验限值 3 术语 3.1 冲击波形比较法：用冲击电压试验电机绕组（或线圈）匝间绝缘的方法，通过将具有规定峰值和波前时间的冲击电压波交替或同时施加于被试品和参照品绕组上，比较两者衰减振荡波形差异，检测匝间绝缘是否良好。 3.2 绕组：在电机中具有规定功能的线匝或线圈集合。 3.3 线圈：组串联的线匝，通常同轴并有公共绝缘。 3.4 参照品绕组（或线圈）：在冲击波形比较法中与被试品比较的绕组或线圈，其参数必须与被试品相同，可选自同一台电机或同规格电机，并应匝间绝缘确认正常。 4 试验原理 采用冲击波形比较法进行检测，具体参见JB/Z293附录A。 5 试验仪器及要求 5.1 输出的两组冲击电压波应对称，容差±3%。 5.2 冲击电压峰值应连续可调并有指示，容差±5%或±3%，优先推荐±3%并配数显峰值电压表。 5.3 最大冲击电压峰值应满足试品最高试验电压要求。 5.4 第一个冲击电压波波前时间为0.5μs或1.2μs，容差±30%，优先推荐0.5μs。 5.5 波形显示应清晰可分辨，采样频率不低于25Hz，其他频率可采用，如能保证同样清晰稳定。 5.6 仪器应配专用接线、接地端子及安全警示设施，可配置自动报警和微机接口。 6 试验方法 6.1 准备 6.1.1 仪器外壳应可靠接地。 6.1.2 检查试验波形重合，将仪器两组测量线接至同一绕组，两振荡波形应完全重合。 6.2 线圈试验 6.2.1 线圈嵌线前试验：在每只线圈嵌入铁芯槽之前，任选两只线圈作为参照品和被试品，在首尾引出线间施加规定峰值和波前时间的冲击电压波，比较衰减振荡波形的同异。试验接线参见图1。 6.2.2 线圈嵌线后接线前试验：在线圈嵌入铁芯后，连成绕组之前，任选两只线圈分别作为参照品和被试品，施加冲击电压波并比较衰减振荡波形。若铁芯已接地，匝间绝缘试验同时对地绝缘施加相同冲击电压。 6.3 绕组试验 6.3.1 Φ（相）接法：任选一相绕组作为参照品，另一相作为被试品，交替或同时施加冲击电压波，比较衰减振荡波形，再依次转换，重复试验。未参与试验的绕组应放电。 6.3.2 Y（线）接法：对已接成Y法的绕组，任选一组（两相串联）作为参照品，另一组作为被试品，施加冲击电压波并比较衰减振荡波形，再依次转换，重复试验。 6.3.3 Δ（角）接法：对已接成Δ法的绕组，任选一组（两相串联并联第三相）作为参照品，另一组作为被试品，交替或同时施加冲击电压波，比较衰减振荡波形，再依次转换，重复试验。
