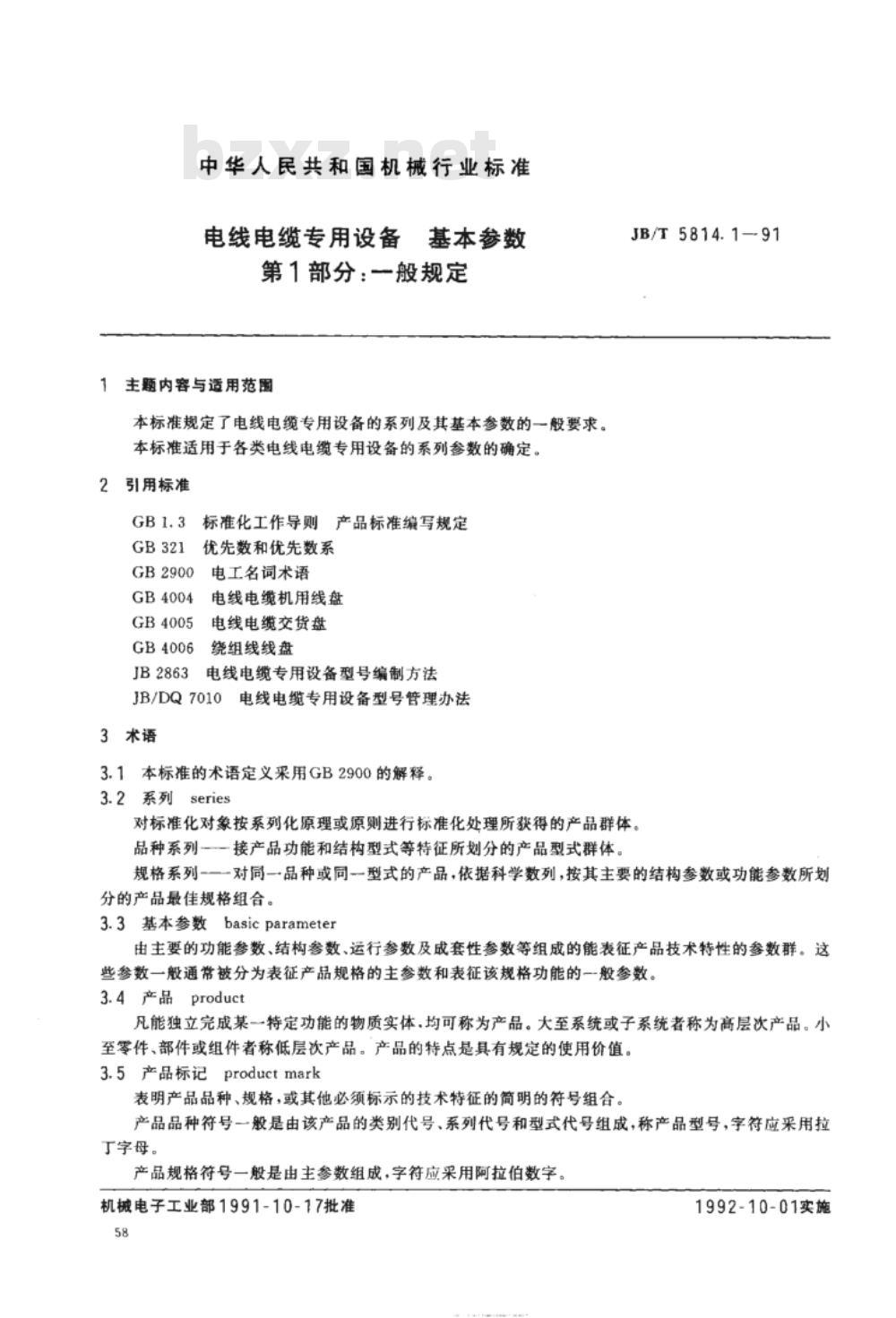

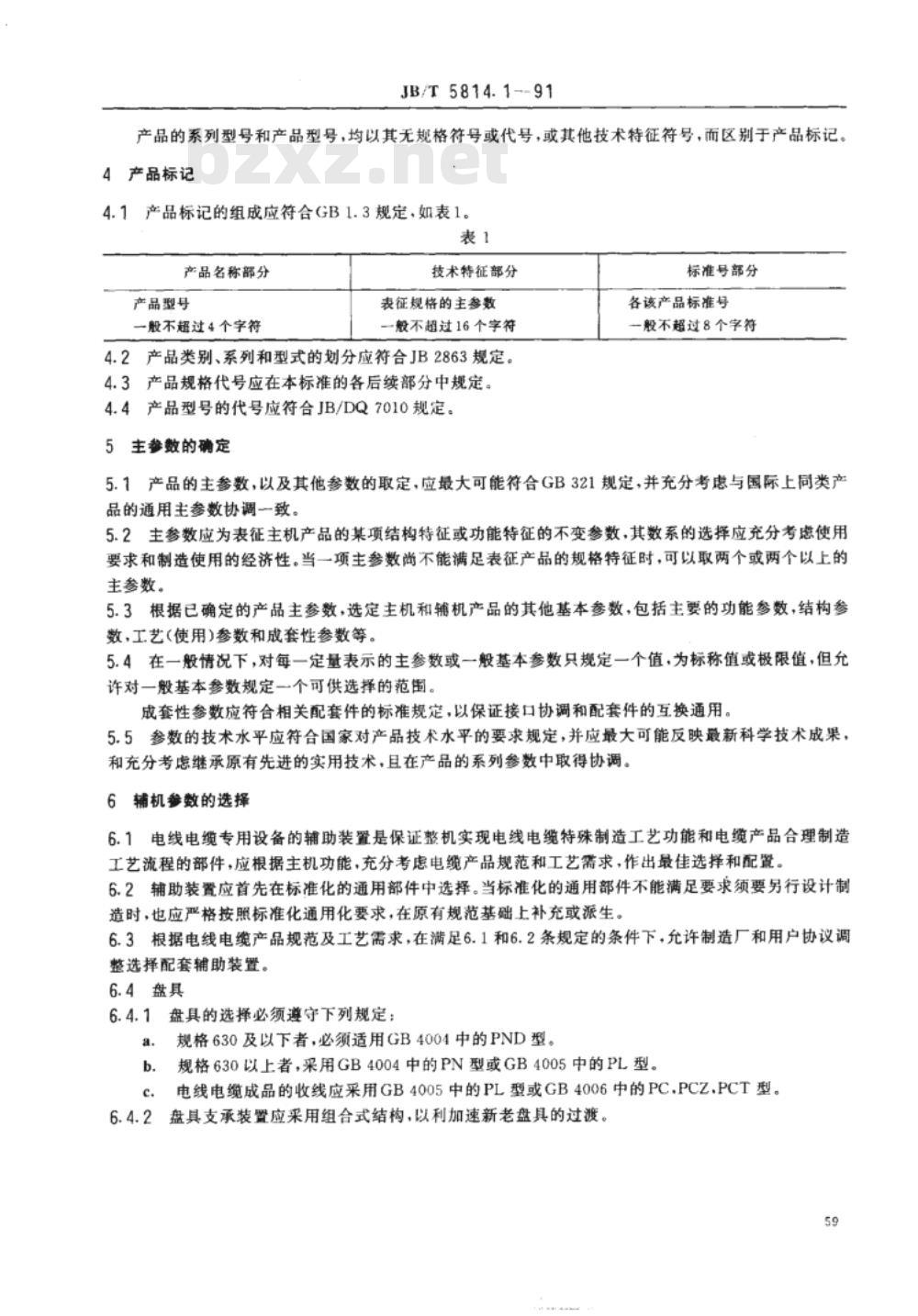

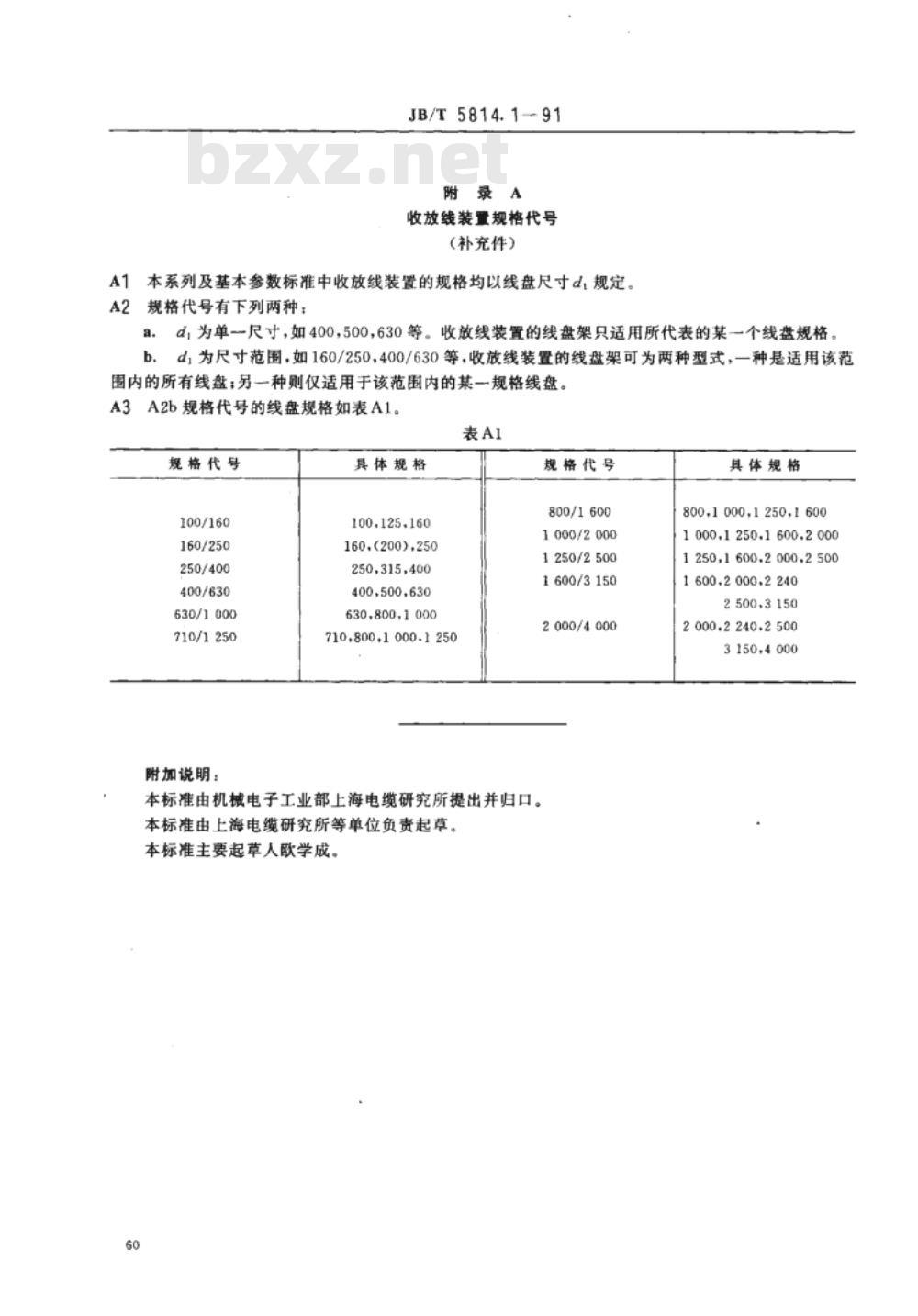

中华人民共和国机械行业标准 电线电缆专用设备基本参数 第1部分：一般规定 1 主题内容与适用范围 本标准规定了电线电缆专用设备的系列及其基本参数的一般要求，适用于各类电线电缆专用设备系列参数的确定。 2 引用标准 GB1.3 产品标准编写规定 GB321 标准化工作导则 GB2900 电工名词术语 GB4004 电线电缆机用线盘 GB4005 电线电缆交货盘 GB4006 绕组线线盘 JB2863 电线电缆专用设备型号编制方法 JB/DQ7010 电线电缆专用设备基本参数 JB/T5814.1-91 3 术语 3.1 本标准术语定义采用GB2900及相关标准解释。 3.2 系列（series）：对标准化对象按系列化原理或原则进行标准化处理获得的产品群体。品种系列依据产品功能和结构型式划分，规格系列依据主要结构参数或功能参数划分产品最佳规格组合。 3.3 基本参数（basic parameter）：由主要功能参数、结构参数、运行参数及成套性参数组成的参数群，用于表征产品技术特性，分为主参数和一般参数。 3.4 产品（product）：能独立完成某一特定功能的实体，系统或子系统为高层次产品，零件或部件为低层次产品，具有规定使用价值。 3.5 产品标记（product mark）：表明产品品种、规格或其他技术特征的符号组合。品种符号由类别代号、系列代号和型式代号组成，称产品型号，字符采用拉丁字母；规格符号由主参数组成，采用阿拉伯数字。 4 产品标记 4.1 产品标记组成应符合GB1.3规定，包含产品名称部分（型号，一般不超过4个字符）、技术特征部分（表征规格的主参数，一般不超过16个字符）。 4.2 产品类别、系列和型式划分应符合JB2863规定。 4.3 产品规格代号在本标准后续部分规定。 4.4 产品型号代号应符合JB/DQ7010规定。 5 主参数的确定 5.1 产品主参数及其他参数取定应尽量符合GB321，并考虑与国际同类产品主参数协调。 5.2 主参数表征主机产品结构或功能特征的不变参数，可取多个主参数。 5.3 根据主参数确定主机及辅机的其他基本参数，包括功能参数、结构参数、工艺参数及成套性参数。 5.4 主参数或一般基本参数通常只规定一个值，为标称值或极限值，允许对一般参数规定可选范围。成套性参数应符合相关配套件标准，保证接口协调及互换性。 5.5 参数技术水平应符合国家要求，最大程度反映最新科技成果，并兼顾继承已有实用技术，确保系列参数协调。 6 辅机参数的选择 6.1 辅助装置用于保证主机实现电线电缆制造工艺功能和合理工艺流程，应根据主机功能及工艺需求选择最佳配置。 6.2 辅助装置优先选择标准化通用部件，无法满足要求时另行设计制造，仍应遵循标准化原则。 6.3 满足6.1和6.2规定条件下，可由制造厂和用户协商调整辅助装置选择。 6.4 盘具 6.4.1 盘具选择规定：规格630及以下采用GB4004中的PND型，规格630以上采用GB4004 PN型或GB4005 PL型；成品收线采用GB4005 PL型或GB4006 PC/PCZ/PCT型。 6.4.2 盘具支承装置应采用组合式结构，利于新旧盘具过渡。 附录A 收放线装置规格代号（补充件） A1 本系列及基本参数标准中收放线装置规格以线盘尺寸d规定。 A2 规格代号有两种： a. 单尺寸，如400、500、630等，线盘架只适用对应线盘规格。 b. 多尺寸组合，可表示不同线盘规格。
