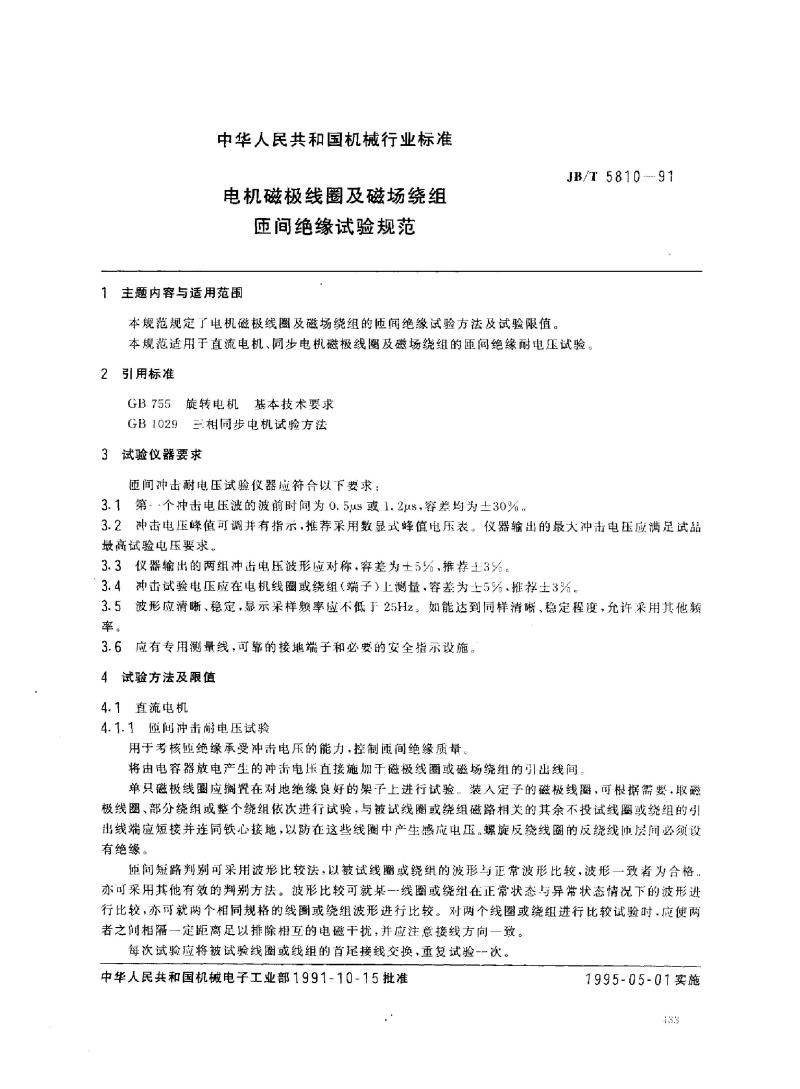

中华人民共和国机械行业标准
电机磁极线圈及磁场绕组
匝间绝缘试验规范
1主题内容与适用范围
本规范规定了电机磁极线圈及磁场绕组的匝间绝缘试验方法及试验限值。JB/T 5810 ---91
本规范适用于直流电机、同步电机磁极线圈及磁场绕组的匝间绝缘耐电压试验2引用标准
GB755旋转电机基本技术要求
GB1029三相同步电机试验方法
3试验仪器要求bZxz.net
匝间冲击耐电压试验仪器应符合以下要求：3.1第-·个冲击电压波的波前时问为0.5us或1.2us，容差均为土30%，3.2冲击电压峰值可调并有指示，推荐采用数显式峰值电压表。仪器输出的最大冲击电压应满足试品最高试验电压要求，
3.3仪器输出的两组冲击电压波形应对称，穿差为士5%，推荐土3%。3.4冲击试验电压应在电机线圈或绕组（端子）上测量，容差为上5%、推荐士3%，3.5波形应清晰、稳定，显示采样频率应不低于25Hz。如能达到同样清晰，稳定程度，允许采用其他频率。
3.6应有专用测量线，可靠的接地端子和必要的安全指示设施。4试验方法及限值
4.1直流电机
4.1.1匝间冲击耐电压试验
用于考核匝绝缘承受冲击电压的能力，控制匝间绝缘质量将由电容器放电产生的冲击电压直接施加于磁极线圈或磁场绕组的引出线间单只磁极线圈应搁置在对地绝缘良好的架子上进行试验，装人定子的磁极线开，可根据需要，取磁极线圈、部分绕组或整个绕组依次进行试验，与被试线圈或绕组磁路相关的其余不投试线圈或绕组的出线端应短接并连同铁心接地，以防在这些线圈中产生感应电正。螺旋反绕线圈的反绕线匝层间必须设有绝缘。
匝间短路判别可采用波形比较法，以被试线圈或绕组的波形与正常波形比较，波形一致者为合格。亦可采用其他有效的判别方法。波形比较可就某一线圈或绕组在正常状态与异常状态情况下的波形进行比较，亦可就两个相同规格的线圈或绕组波形进行比较。对两个线圈或绕组进行比较试验时，应使两者之间相隔一定距离足以排除相互的电磁干扰，并应注意接线方向一致。每次试验应将被试验线圈或线组的首尾接线交换，重复试验--次。中华人民共和国机械电子工业部1991-10-15批准1995-05-07实施

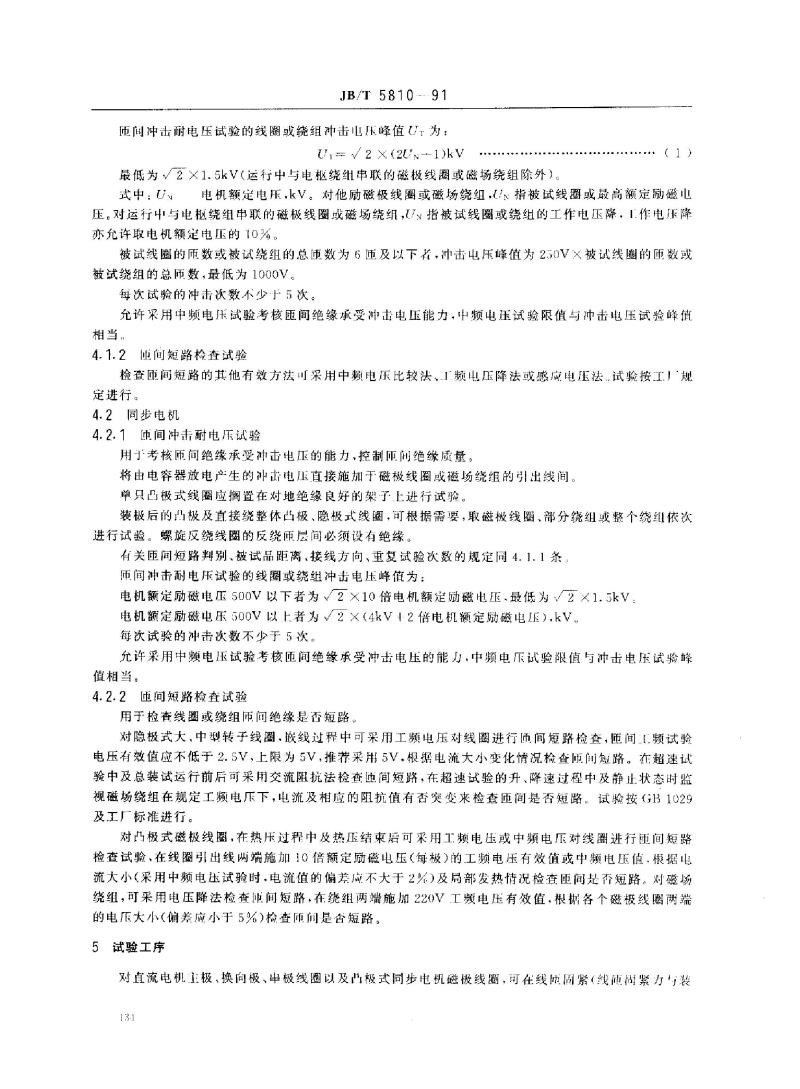

JB/T5810.-··91
匝间冲击耐电压试验的线圈或绕组冲击电床峰值Ur为：U/= 2 X(2UN-1)kV
最低为2×1.5kV（运行中与电枢绕组联的磁极线圈或磁场绕组除外）。（1）
式中：U电机额定电压，kV。对他励磁极线圈或磁场绕组，指被试线圈或最高额定励磁心压。对运行中与电枢绕组申联的磁极线圈或磁场绕组，U~指被试线圈或绕组的工作电压降，I.作电压降亦允许取电机额定电压的10%。
被试线圈的匝数或被试绕组的总匝数为6匝及以下者，冲击电压峰值为250V×被试线圈的匝数或被试绕组的总币数，最低为1000V。每次试验的冲击次数不少于5次。允许采用中频电压试验考核匝间绝缘承受冲击电压能力，中频电压试验限值与冲击电压试验峰值相当
4.1.2匝间短路检查试验
检查匝间短路的其他有效方法川采用中频电压比较法、工频电压降法或感应电压法.试验按工！规定进行。
4.2同步电机
4.2.1地间冲击耐电压试验
用子考核匝问绝缘承受冲击电压的能力，控制匝间绝缘质量将由电容器放电产生的冲击电压直接施加于磁极线圈或磁场绕组的引出线间。单只凸极式线圈应搁置在对地绝缘良好的架子上进行试验。装极后的凸极及直接绕整体凸极、隐极式线圈，可根据需要，取磁极线圈、部分绕组或整个绕组依次进行试验。螺旋反绕线圜的反绕匝层间必须设有绝缘。有关匝间短路判别、被试品距离、接线方向、重复试验次数的规定同4.1.1条，师间冲击耐电压试验的线圈或绕组冲击电压峰值为：电机额定励磁电压500V以下者为/2×10倍电机额定励磁电压最低为2×1.5kV。电机额定励磁电压500V以上者为2×（4kV+2倍电机额定励磁电压），kV.每次试验的冲击次数不少于5次。允许采用中频电压试验考核匝间绝缘承受冲击电压的能力，中频电压试验限值与冲击电压试验峰值相当。
4.2.2匝问短路检查试验
用于检查线圈或绕组匝间绝缘是否短路。对隐极式大，中型转子线圈.嵌线过程中可采用工频电压对线圈进行匝间短路检查，匝间频试验电压有效值应不低于2.5V，上限为5V，推荐采用5V，根据电流大小变化情况检查匝闻短路。在超速试验中及总装试运行前后可采用交流阻抗法检查匝间短路，在超速试验的升、降速过程中及静止状态时监视磁场绕组在规定工频电压下，电流及相应的阻抗值有否突变来检查匝间是否短路：试验按GB1029及工厂标准进行。
对凸极式磁极线圈，在热压过程中及热压结束后可采用工频电压或中频电压对线圈进行匝间短路检查试验，在线圈引出线两端施加10倍额定励磁电压（每极）的工频电压有效值或中频电压值，根据电流大小（采用中频电压试验时.电流值的偏差应不大于2%）及局部发热情况检查匝间是否短路对磁场绕组，可采用电压降法检查证间短路+在绕组两端施加220V工频电压有效值，根排各个磁极线圈两端的电大小(偏差应小于5%)检查匝间是否短路。5试验工序
对直流电机主极、换向极、串极线圈以及凸极式同步电机磁极线圈，可在线匝固紧（线紧力装13.

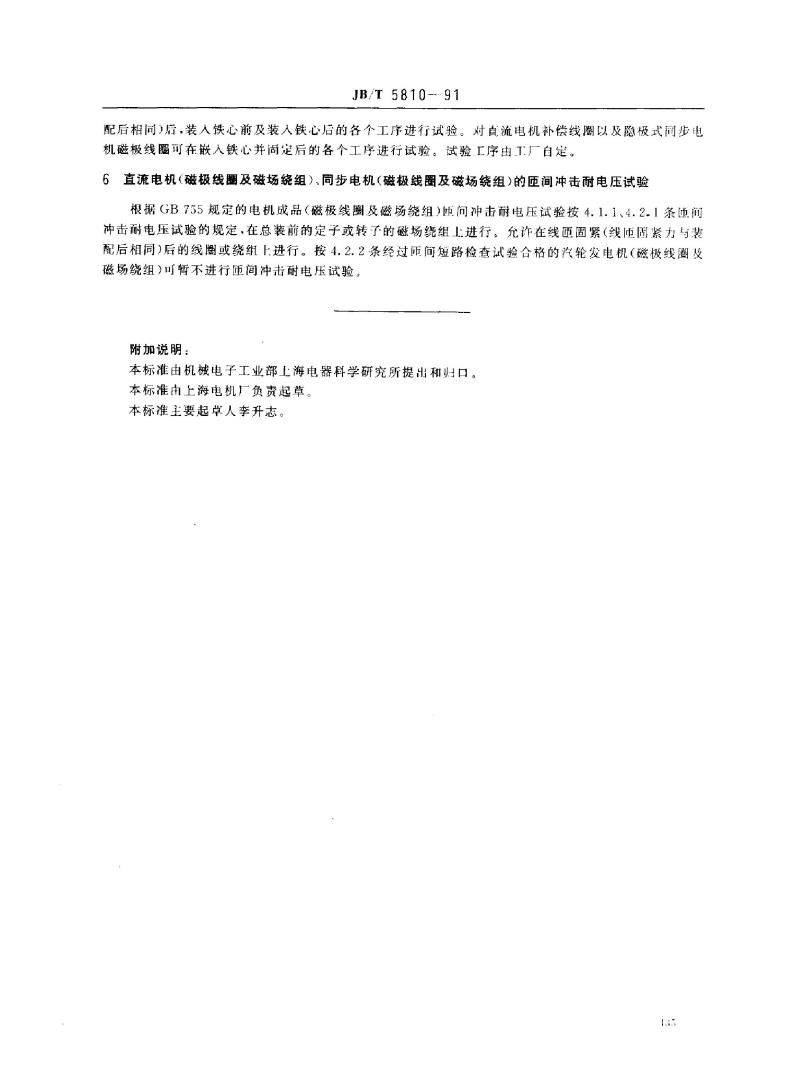

JB/T5810-91
配后相间）后，装人铁心前及装人铁心后的各个工序进行试验。对直流电机补偿线圈以及隐极式同步电机磁极线圈可在嵌人铁心并固定后的各个工序进行试验。试验工序由工厂自定。6直流电机（磁极线圈及磁场绕组），同步电机（磁极线圈及磁场绕组）的间冲击耐电压试验根据GB755规定的电机成品（磁极线圈及磁场绕组）问冲击耐电压试验按4.1.1、4.2.1条间冲击耐电压试验的规定，在总装前的定子或转了的磁场绕组上进行。允许在线匝固紧（线匝固紧力与装配后相同）后的线圈或绕组上进行。按4.2.2条经过匝间短路检查试验合格的汽轮发电机（磁极线圈及磁场绕组）可暂不进行匝间冲击耐电压试验。附加说明：
本标准由机械电子工业部上海电器科学研究所提出和财口。本标准由上海电机厂负责起草
本标准主要起草人李升志。
