【机械行业标准(JB)】 绕组线漆包设备 技术要求

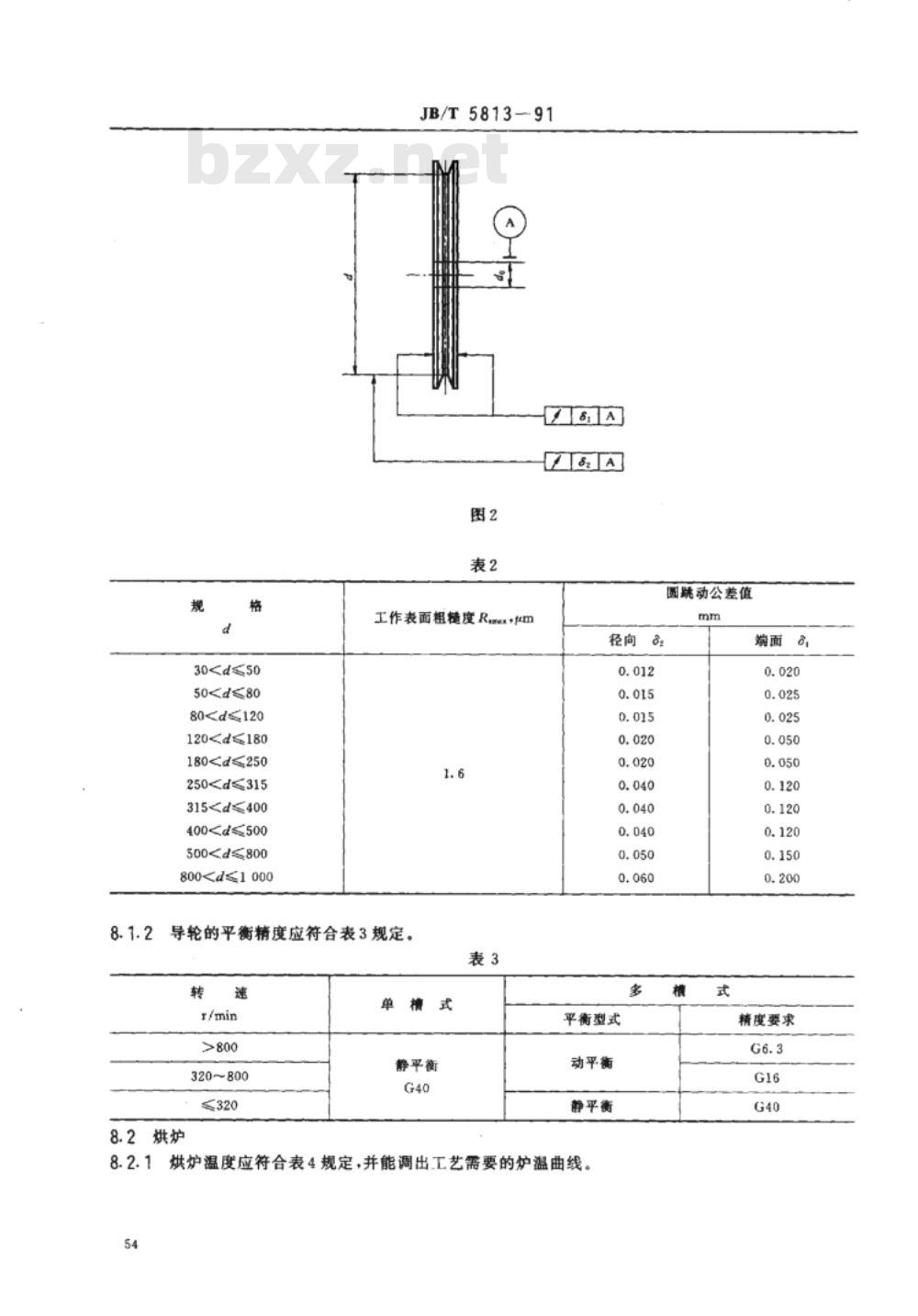

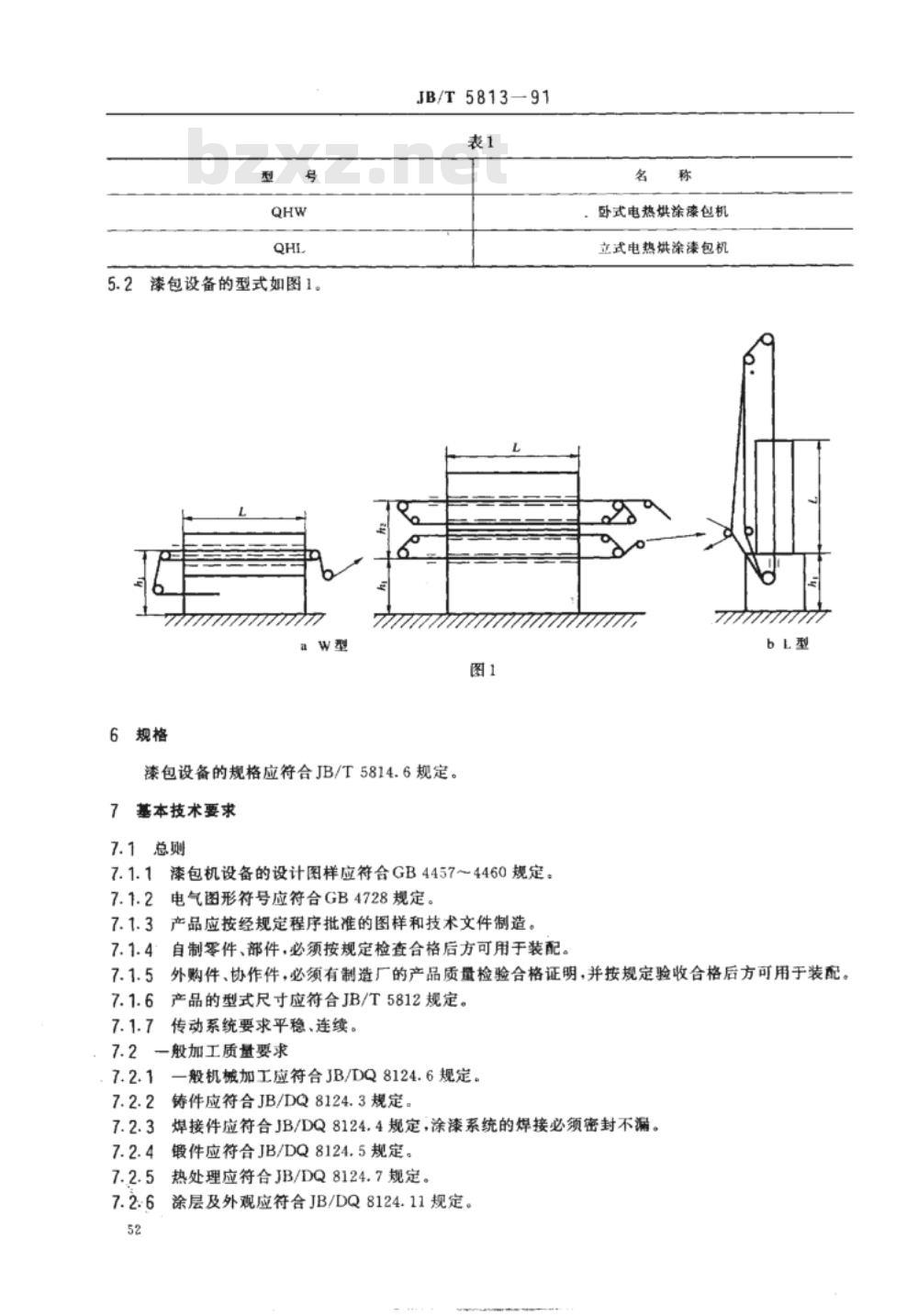

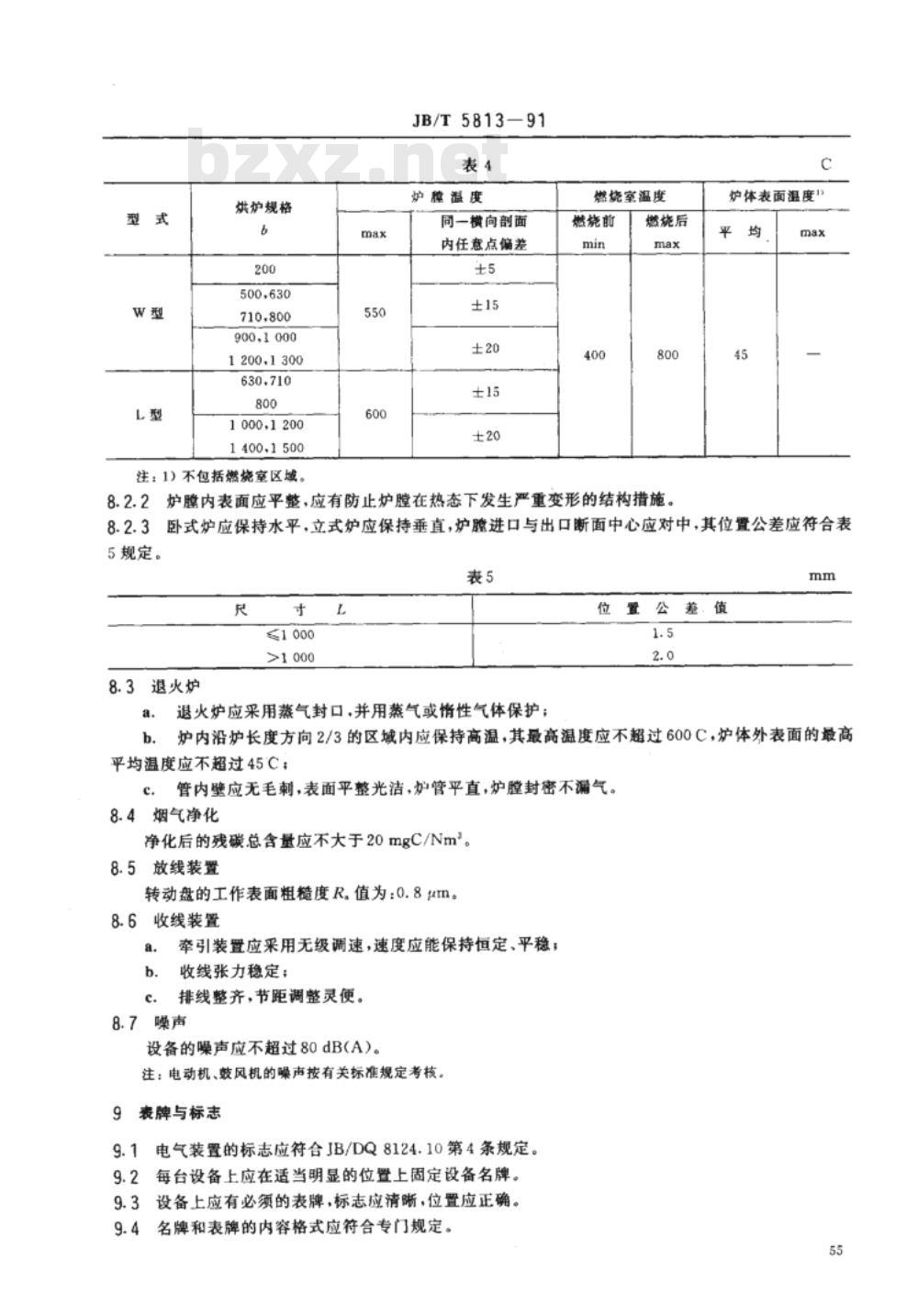

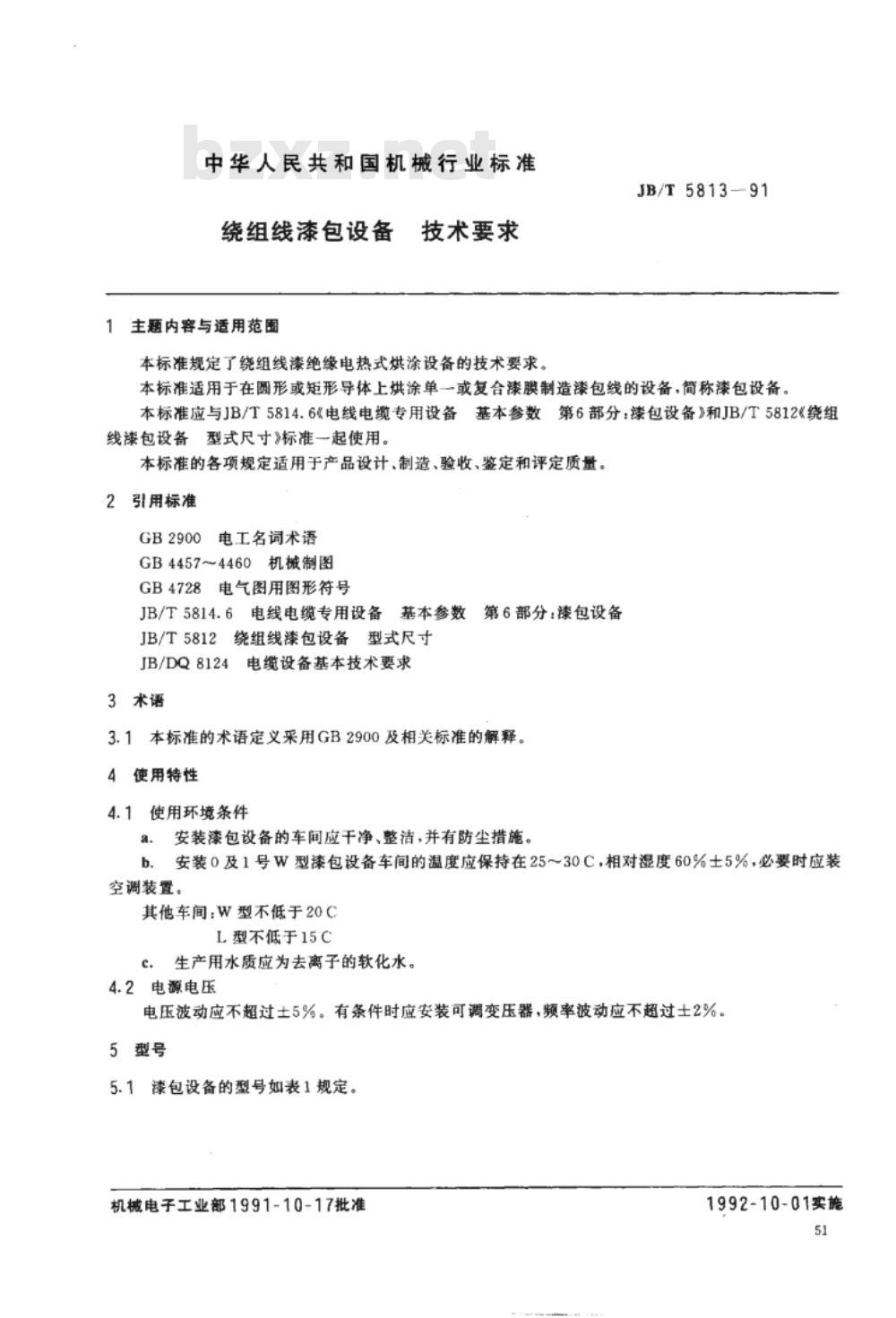

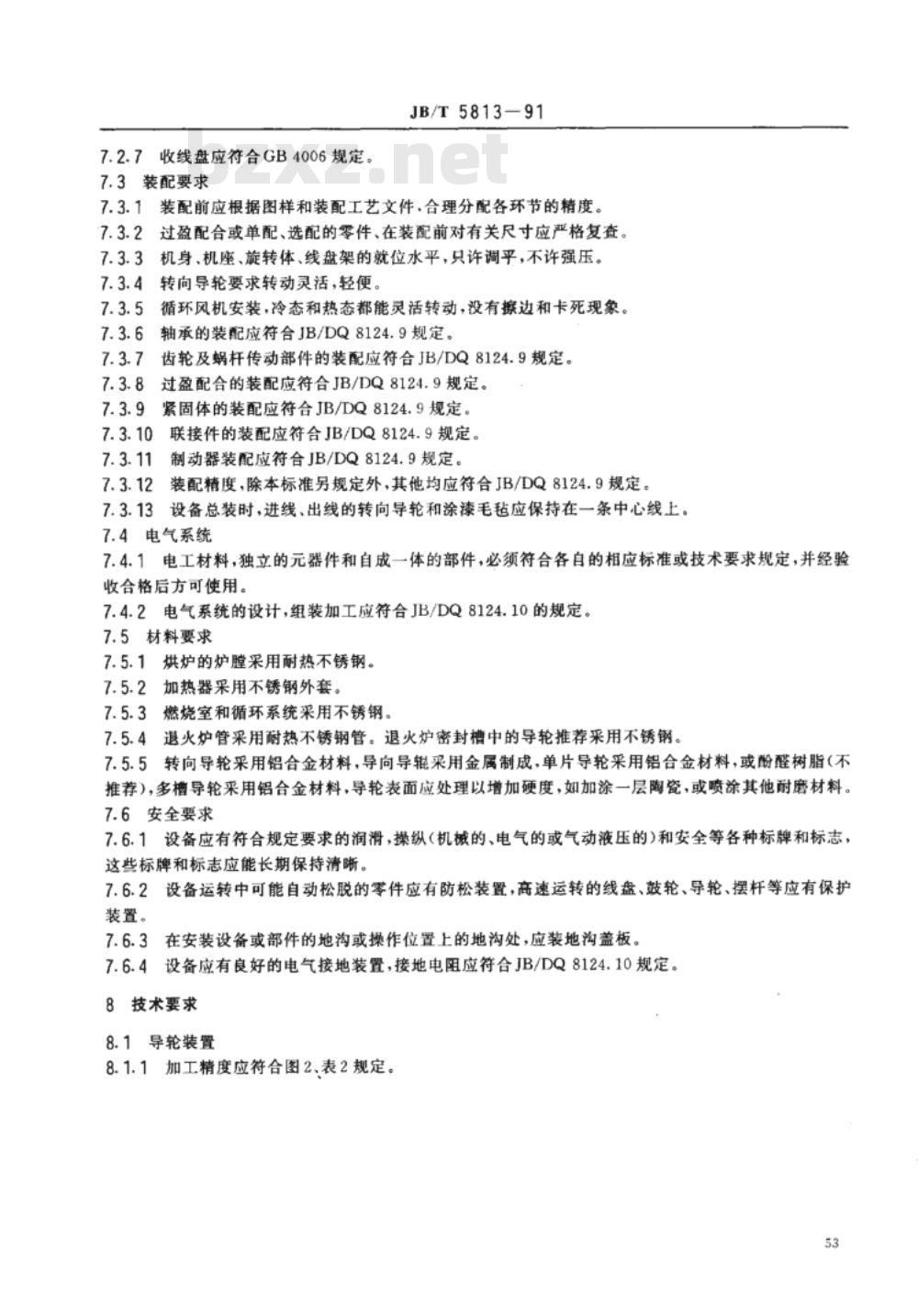

中华人民共和国机械行业标准 绕组线漆包设备 主题内容与适用范围 本标准规定了绕组线漆绝缘电热式烘涂设备的技术要求，适用于在圆形或矩形导体上烘涂单一或复合漆膜制造漆包线的设备。应与JB/T5814.6《电线电缆专用设备基本参数第6部分：漆包设备》和JB/T5812《绕组线漆包设备型式尺寸》配套使用。本标准适用于产品设计、制造、验收、鉴定和质量评定。 引用标准 GB 2900 电工名词术语 GB 4457～4460 机械制图 GB 4728 电气图用图形符号 JB/T5814.6 电线电缆专用设备基本参数第6部分：漆包设备 JB/T5812 绕组线漆包设备型式尺寸 JB/DQ8124 电缆设备基本技术要求 术语 本标准术语采用GB 2900及相关标准解释。 使用特性 安装漆包设备的车间应干净整洁，并有防尘措施。安装0及1号W型漆包设备车间温度应保持在25～30℃，相对湿度60%±5%，必要时应装空调装置；其他车间：W型不低于20℃，L型不低于15℃。生产用水应为去离子软化水。电源电压波动不超过±5%，频率波动不超过±2%，有条件时可安装可调变压器。 型号与规格 漆包设备型号见表1，型式见图1。设备规格应符合JB/T5814.6规定。 基本技术要求 总则 漆包机设计图样应符合GB 4457～4460规定，电气图形符号应符合GB 4728规定。产品应按批准的图样和技术文件制造，自制零件必须检查合格后方可装配，外购件应有质量合格证明并验收合格后方可装配。产品型式尺寸应符合JB/T5812规定，传动系统要求平稳连续。 一般加工质量要求 机械加工应符合JB/DQ8124.6规定，铸件符合JB/DQ8124.3，焊接件符合JB/DQ8124.4，焊接必须密封不漏，锻件符合JB/DQ8124.5，热处理符合JB/DQ8124.7，涂层及外观符合JB/DQ8124.11。收线盘应符合GB 4006规定。 装配要求 装配前应根据图样和工艺文件分配各环节精度。过盈配合或单配、选配零件装配前需严格复查，机身、机座、旋转体及线盘架调平即可，不得强压。转向导轮及循环风机需灵活转动，无卡死现象。轴承及齿轮蜗杆传动装配应符合JB/DQ8124.9规定。装配总精度除另行规定外，应符合JB/DQ8124.9。设备总装时，进线、出线导轮和涂漆毛毡保持在同一中心线上。 电气系统 电工材料及元器件必须符合各自标准或技术要求，并验收合格。电气系统设计与组装加工应符合JB/DQ8124.10规定。 材料要求 烘炉炉膛采用耐热不锈钢，加热器外套、不锈钢燃烧室及循环系统。退火炉管采用耐热不锈钢管，退火炉密封槽导轮推荐不锈钢。转向导轮采用铝合金或金属材料，多槽导轮应增强表面硬度，可加涂陶瓷或其他耐磨材料。 安全要求 设备应有润滑、操纵和安全标牌，长期保持清晰。
