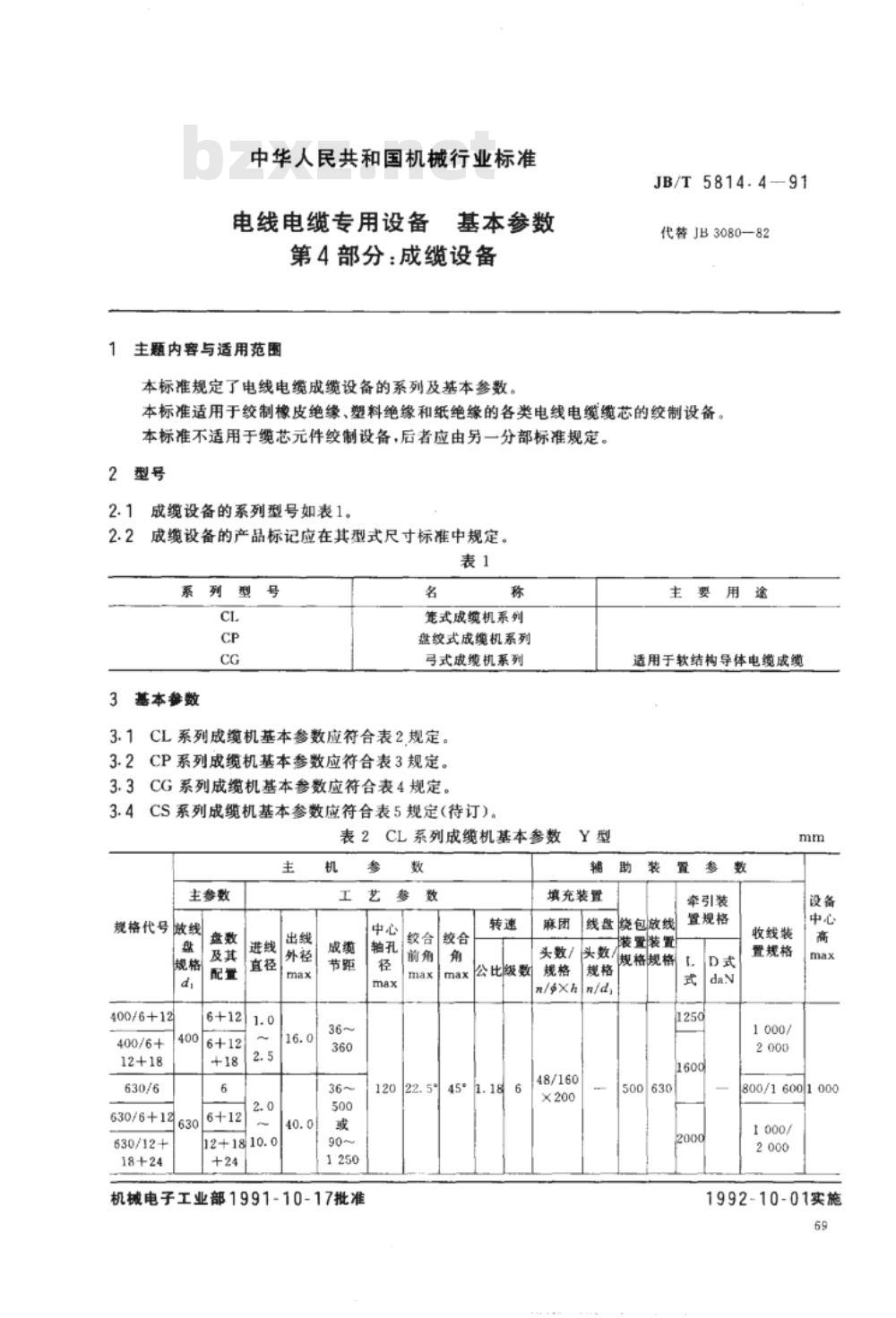

【机械行业标准(JB)】 电线电缆专用设备 基本参数 第4部分：成缆设备

中华人民共和国机械行业标准
电线电缆专用设备
基本参数
第4部分：成缆设备

主题内容与适用范围
本标准规定了电线电缆成缆设备的系列及基本参数，代替JB3080-82，编号JB/T5814.4-91。本标准适用于绞制橡皮绝缘、塑料绝缘和纸绝缘的各类电线电缆缆芯的绞制设备，但不适用于缆芯元件绞制设备，后者应由另一分部标准规定。

2 型号
2.1 成缆设备的系列型号如表1。
2.2 成缆设备的产品标记应在其型式尺寸标准中规定。
wwW.bzxz.Net
表1 系列型号
系列型号 | 名称
CL | 笼式成缆机系列
CP | 盘绞式成缆机系列
CG | 弓式成缆机系列

3 基本参数
3.1 CL系列成缆机基本参数应符合表2规定。
3.2 CP系列成缆机基本参数应符合表3规定。

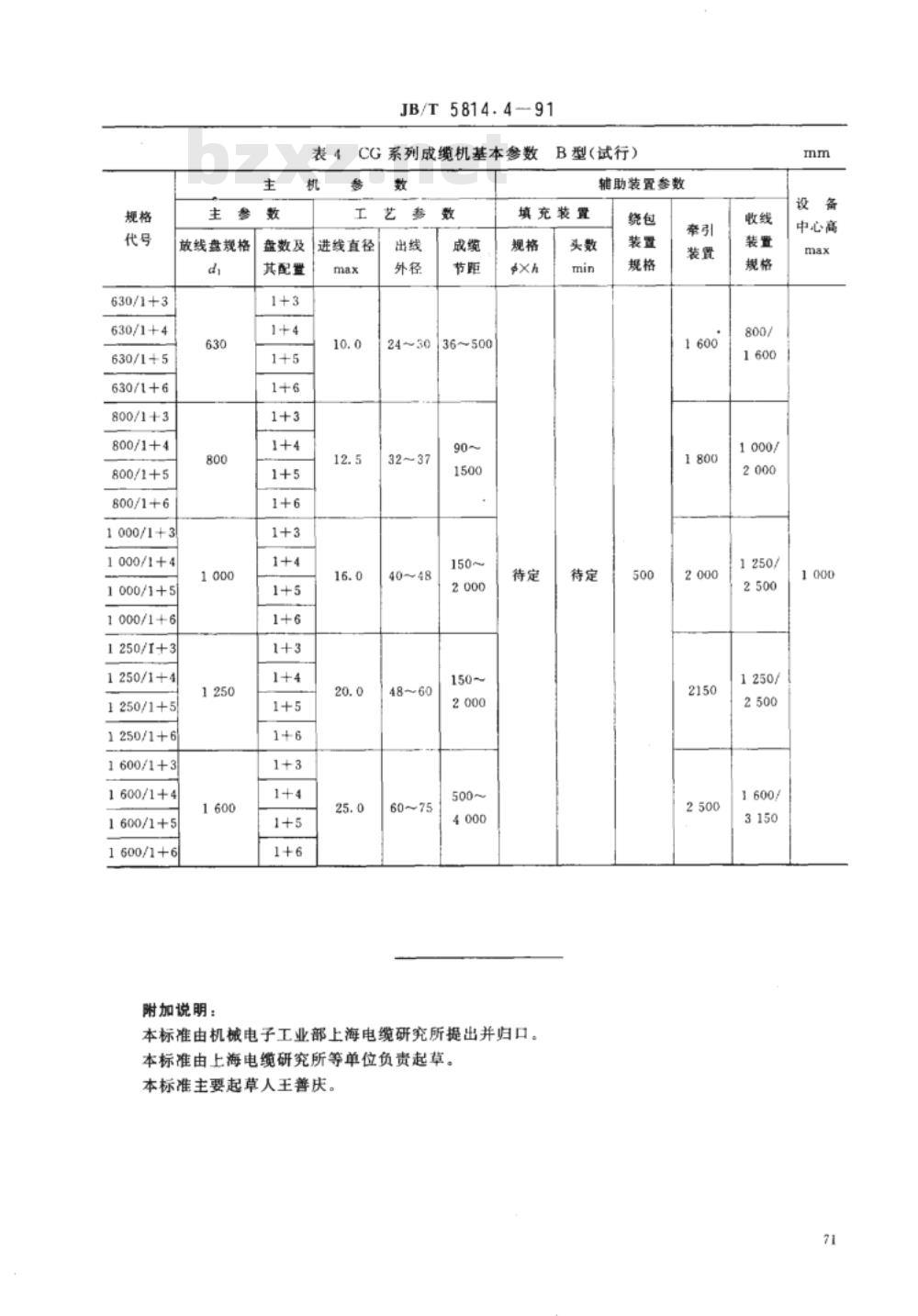

3.3 CG系列成缆机基本参数应符合表4规定。
3.4 CS系列成缆机基本参数应符合表5规定（待订）。

表2 CL系列成缆机基本参数
规格代号 | 收线盘数及配置 | 进线直径(mm) | 出线外径max(mm) | 成缆节距(mm) | 轴孔径max(mm) | 绞合前角max(°) | 绞合角max(°) | 转速 | 主要用途
400/6+12 | 6+12 | 11.0 | 16.0 | 36~360 | 120 | 22.5 | Y型 | 适用于软结构导体电缆成缆
400/6+12+18 | 6+12+18 | 2.5 | 40.0 | 36~500 | 120 | 22.5 | Y型 | 适用于软结构导体电缆成缆
630/6 | 6+12 | 2.0 | 40.0 | 90~1250 | 120 | 22.5 | Y型 | 适用于软结构导体电缆成缆

辅助装置参数：填充装置采用麻团，线盘绕包放线装置规格及牵引装置规格依据不同型号设定，设备中心高max 2000mm。本标准自1992-10-01实施，由机械电子工业部1991-10-17批准。

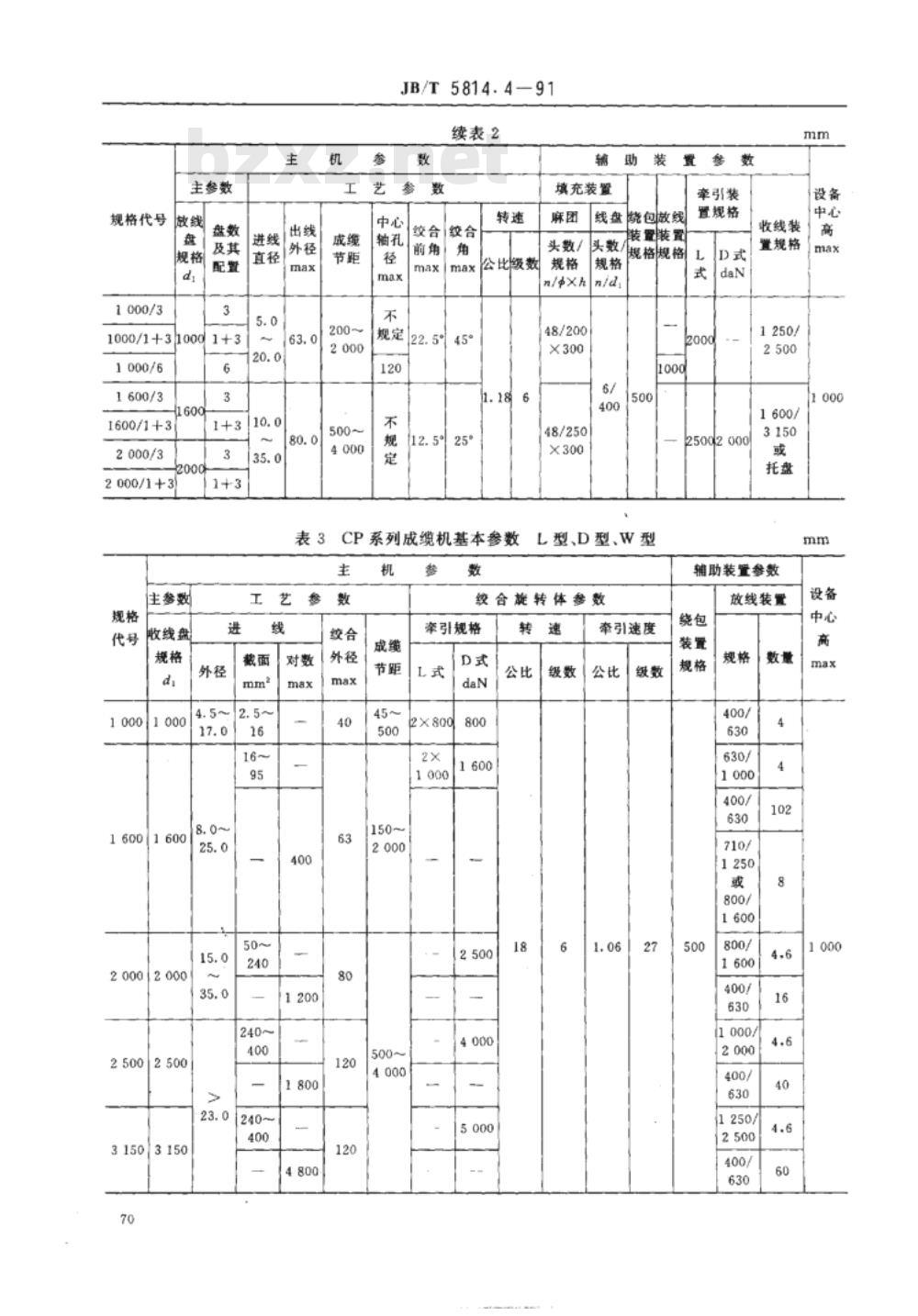

CP系列成缆机基本参数
规格代号 | 进线直径(mm) | 出线外径max(mm) | 成缆节距(mm) | 助装置参数 | 收线装置规格 | 设备中心高(mm)
规格1000/3 | 40 | 45~500 | L型、D型、W型或托盘 | 1000~2500 | 1000 | 规格1600/3 | 63 | 500~4000 | L型、D型、W型或托盘 | 1600~3150 | 1600 |
绞合旋转体参数及牵引规格根据型号不同设定，采用D式或L式牵引装置，牵引力范围150~2000 daN。
