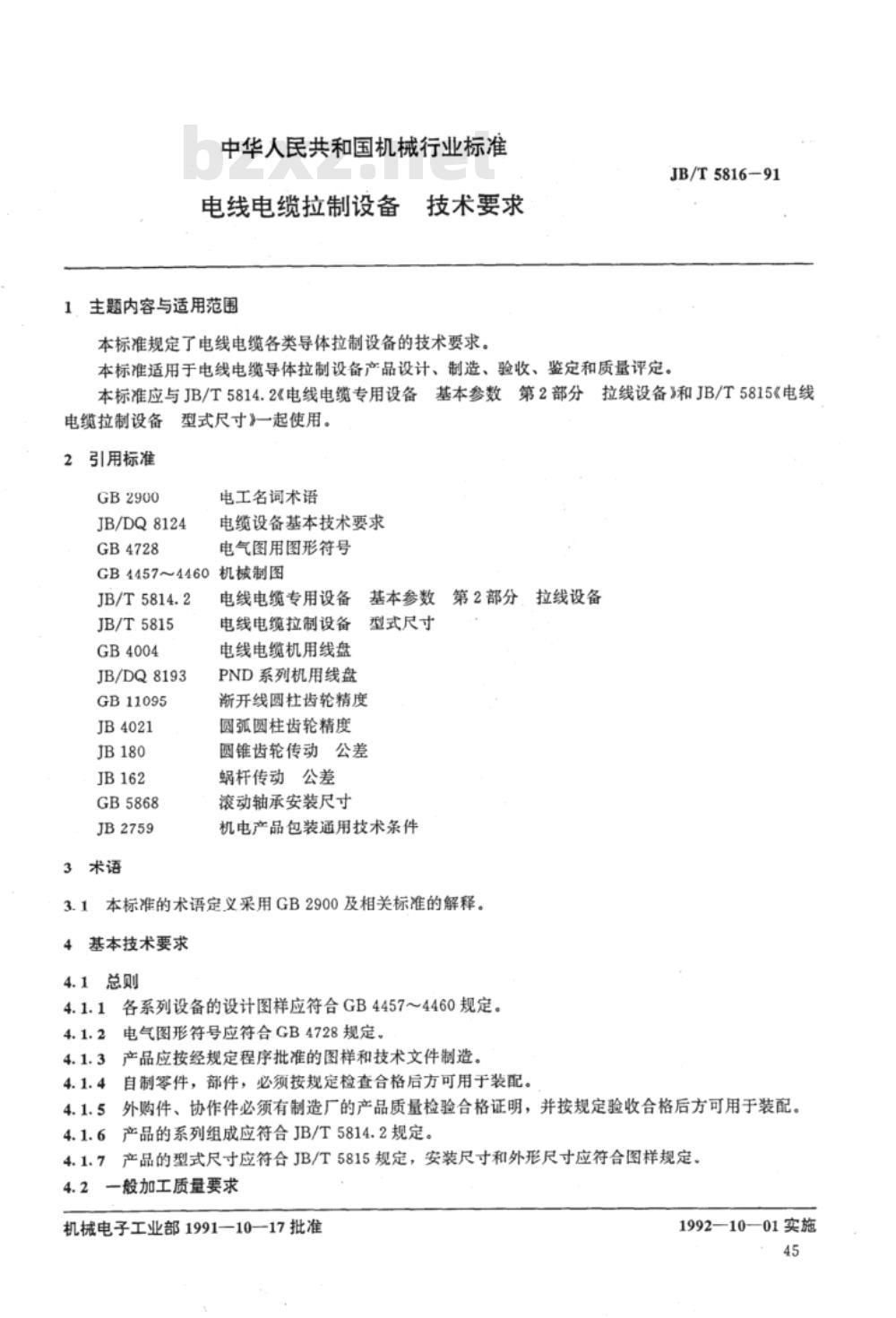

中华人民共和国机械行业标准
电线电缆拉制设备
1 主题内容与适用范围
本标准规定了电线电缆导体拉制设备的技术要求。适用于电线电缆导体拉制设备产品设计、制造、验收、鉴定和质量评定。本标准应与JB/T5814.2《电线电缆专用设备基本参数第2部分拉线设备》和JB/T5815《电线电缆拉制设备型式尺寸》一起使用。

2 引用标准
本标准引用了以下相关标准：
GB2900 电工名词术语
GB4728 电缆设备基本技术要求
GB4457-4460 机械制图
GB4004 电线电缆机用线盘
JB/DQ8193 PND系列机用线盘收放线装置基本参数
3PND系列机用线盘
4 术语
电线电缆专用设备：用于电线电缆制造过程中的各类设备。
电线电缆拉制设备：用于电线电缆拉制工艺的各类设备。
电线电缆机用线盘：用于收放电线电缆的装置。

3.1 本标准的术语定义采用GB2900及相关标准的解释。
4 基本技术要求
4.1 总则
各系列设备的设计图样应符合GB4457-4460规定。
4.1.2 电气图形符号应符合GB4728规定。产品应按经规定程序批准的图样和技术文件制造。
4.1.3 自制零件、部件，必须按规定检查合格后方可用于装配。
4.1.4 外购件、协作件必须有制造厂的产品质量检验合格证明，并按规定验收合格后方可用于装配。
4.1.5 产品的系列组成应符合JB/T5814.2规定。产品的型式尺寸应符合JB/T5815规定，安装尺寸和外形尺寸应符合图样规定。
4.2 一般加工质量要求

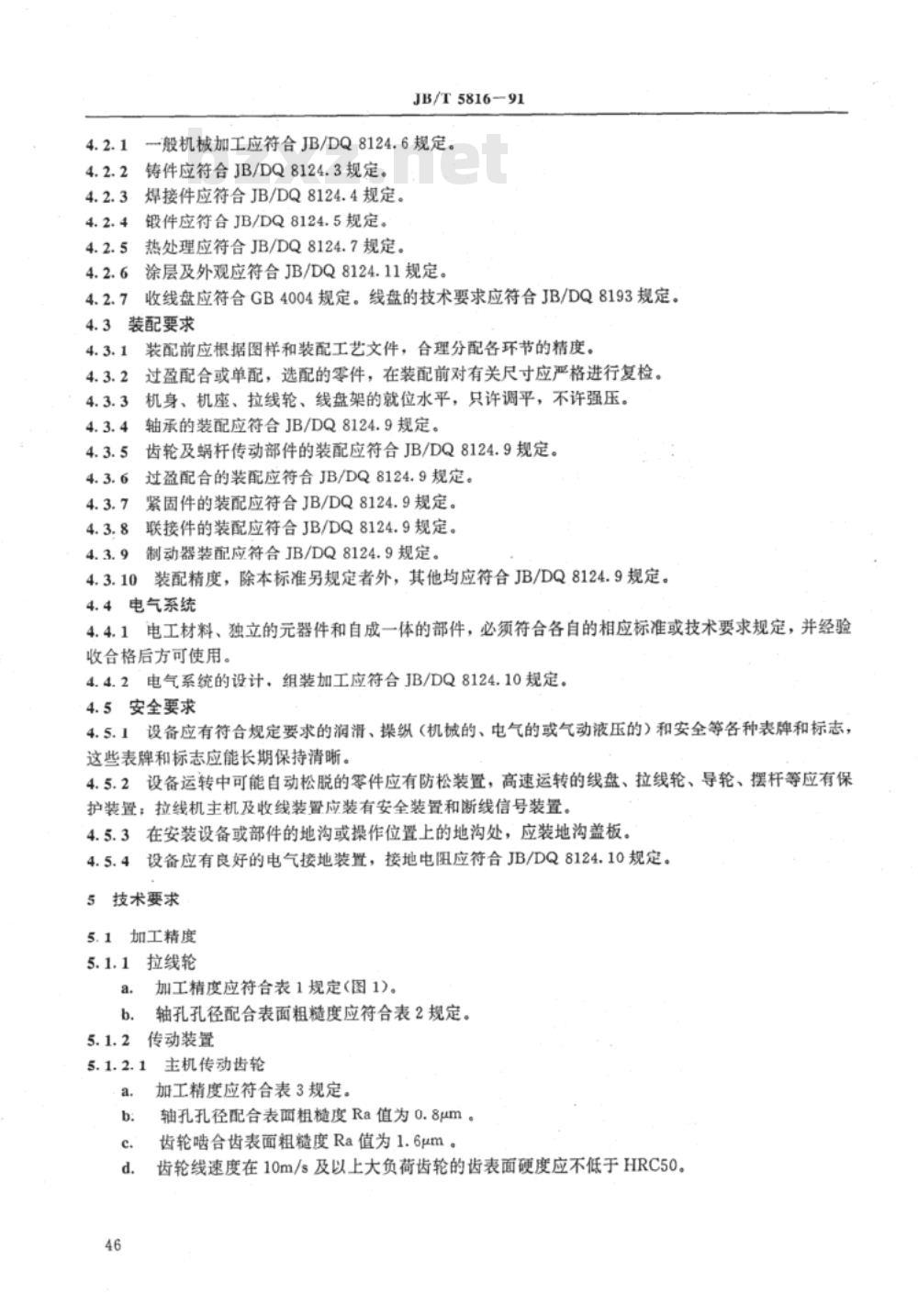

4.2.1 一般机械加工应符合JB/DQ8124.6规定。bZxz.net
4.2.2 铸件应符合JB/DQ8124.3规定。
4.2.3 焊接件应符合JB/DQ8124.4规定。
4.2.4 锻件应符合JB/DQ8124.5规定。
4.2.5 热处理应符合JB/DQ8124.7规定。
4.2.6 涂层及外观应符合JB/DQ8124.11规定。收线盘应符合GB4004规定。
4.3 装配要求
4.3.1 装配前应根据图样和装配工艺文件，合理分配各环节的精度。
4.3.2 过盈配合或单配，选配的零件，在装配前对有关尺寸应严格进行复检。
4.3.3 机身、机座、拉线轮、线盘架的就位水平，只许调平，不许强压。
4.3.4 轴承的装配应符合JB/DQ8124.9规定。
4.3.5 齿轮及蜗杆传动部件的装配应符合JB/DQ8124.9规定。
4.3.6 紧固件的装配应符合JB/DQ8124.9规定。
4.3.7 联接件的装配应符合JB/DQ8124.9规定。
4.3.8 制动器装配应符合JB/DQ8124.9规定。
4.3.9 装配精度，除本标准另规定者外，其他均应符合JB/DQ8124.9规定。
4.4 电气系统
电工材料、独立的元器件和自成一体的部件，必须符合各自的相应标准或技术要求规定，并经合格检验后方可使用。
4.4.2 电气系统的设计、组装加工应符合JB/DQ8124.10规定。
4.5 安全要求
4.5.1 设备应有符合规定要求的润滑、操纵（机械的、电气的或气动液压的）和安全等各种表牌和标志，这些表牌和标志应能长期保持清晰。
4.5.2 设备运转中可能自动松脱的零件应有防松装置，高速运转的线盘、拉线轮、导轮、摆杆等应有保护装置；拉线机主机及收线装置应装有安全装置和断线信号装置。
4.5.3 在安装设备或部件的地沟或操作位置上的地沟处，应装地沟盖板。
4.5.4 设备应有良好的电气接地装置，接地电阻应符合JB/DQ8124.10规定。
5 技术要求
5.1 加工精度
5.1.1 拉线轮

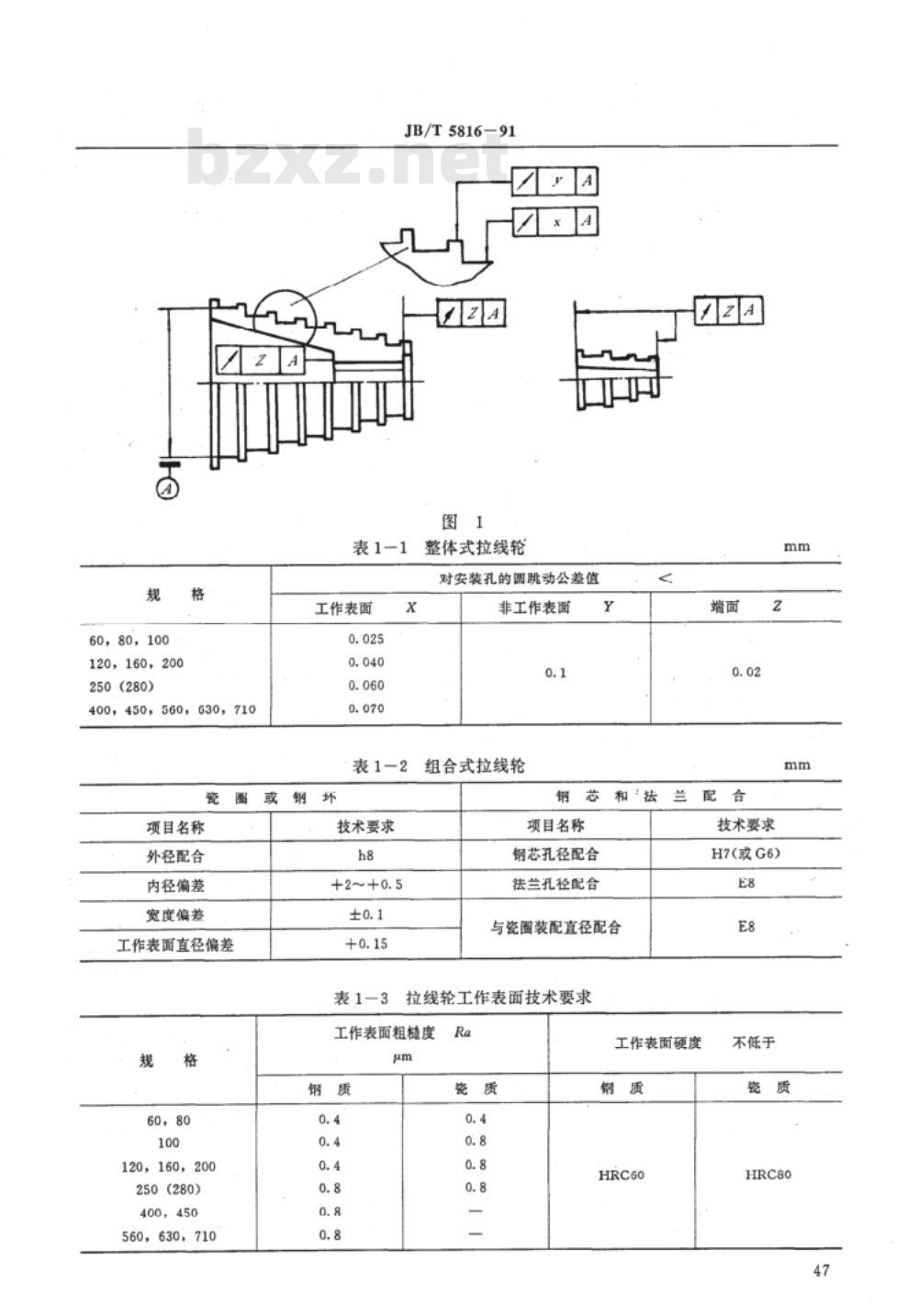

加工精度应符合表1规定（图1）。

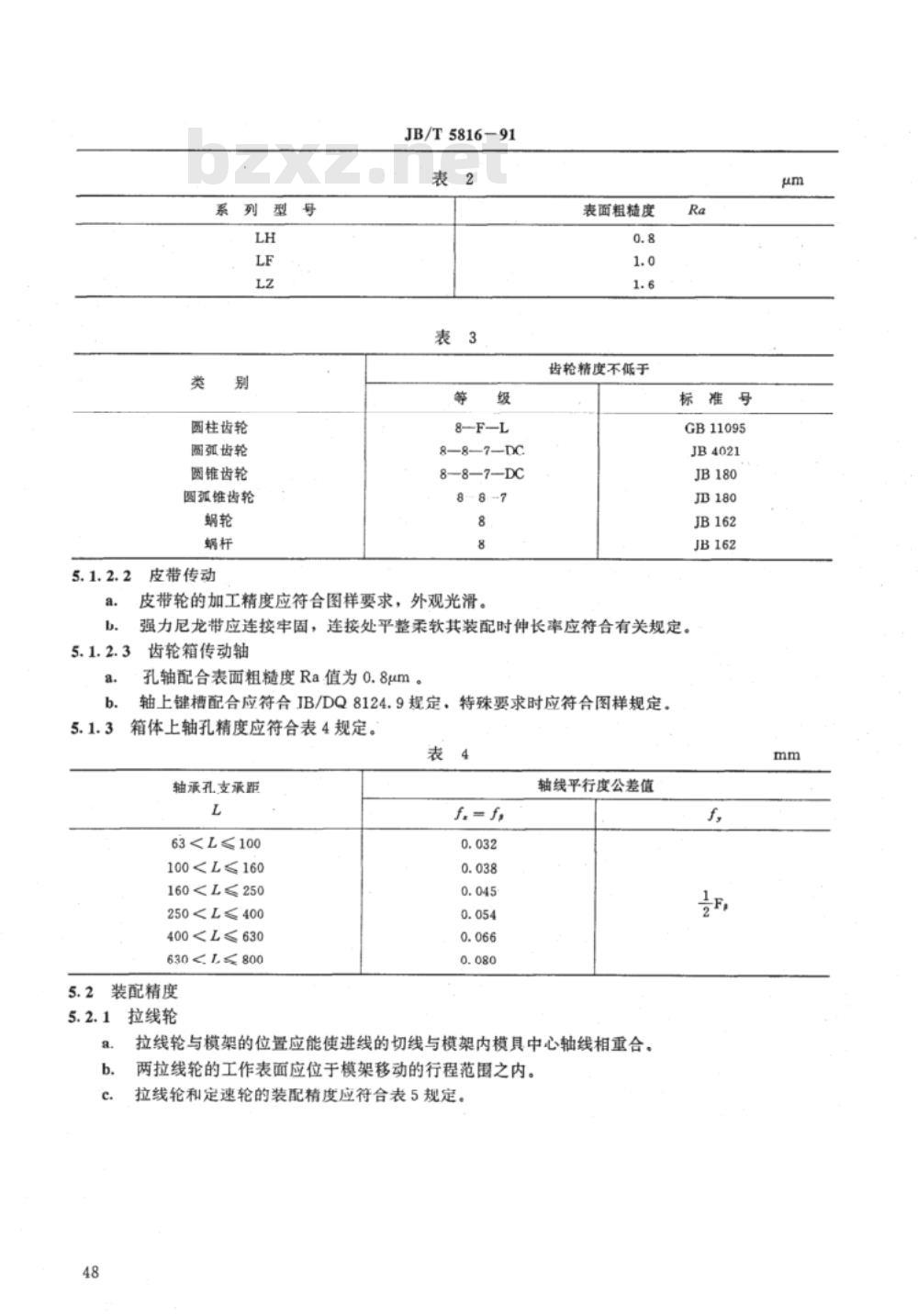

a. 轴孔孔径配合表面粗糙度应符合表2规定。

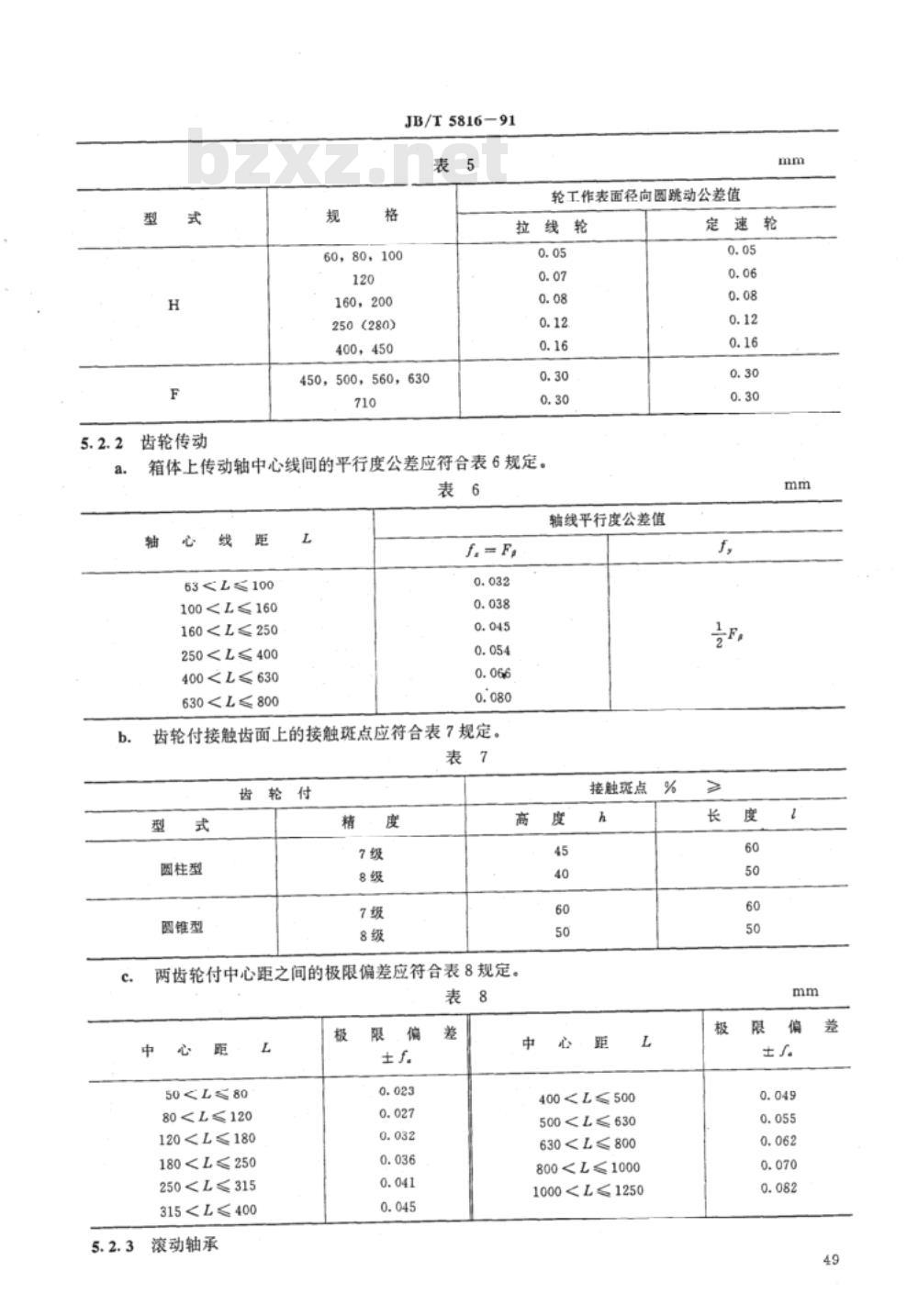

5.1.2 传动装置
5.1.2.1 主机传动齿轮加工精度应符合表3规定。
a. 轴孔孔径配合表面粗糙度Ra值应为0.8μm。
b. 齿轮啮合齿表面粗糙度Ra值应为1.6μm。
c. 齿轮线速度在10m/s及以上大负荷齿轮的齿表面硬度应不低于HRC50。
