【机械行业标准(JB)】 电线电缆绞制设备 技术要求

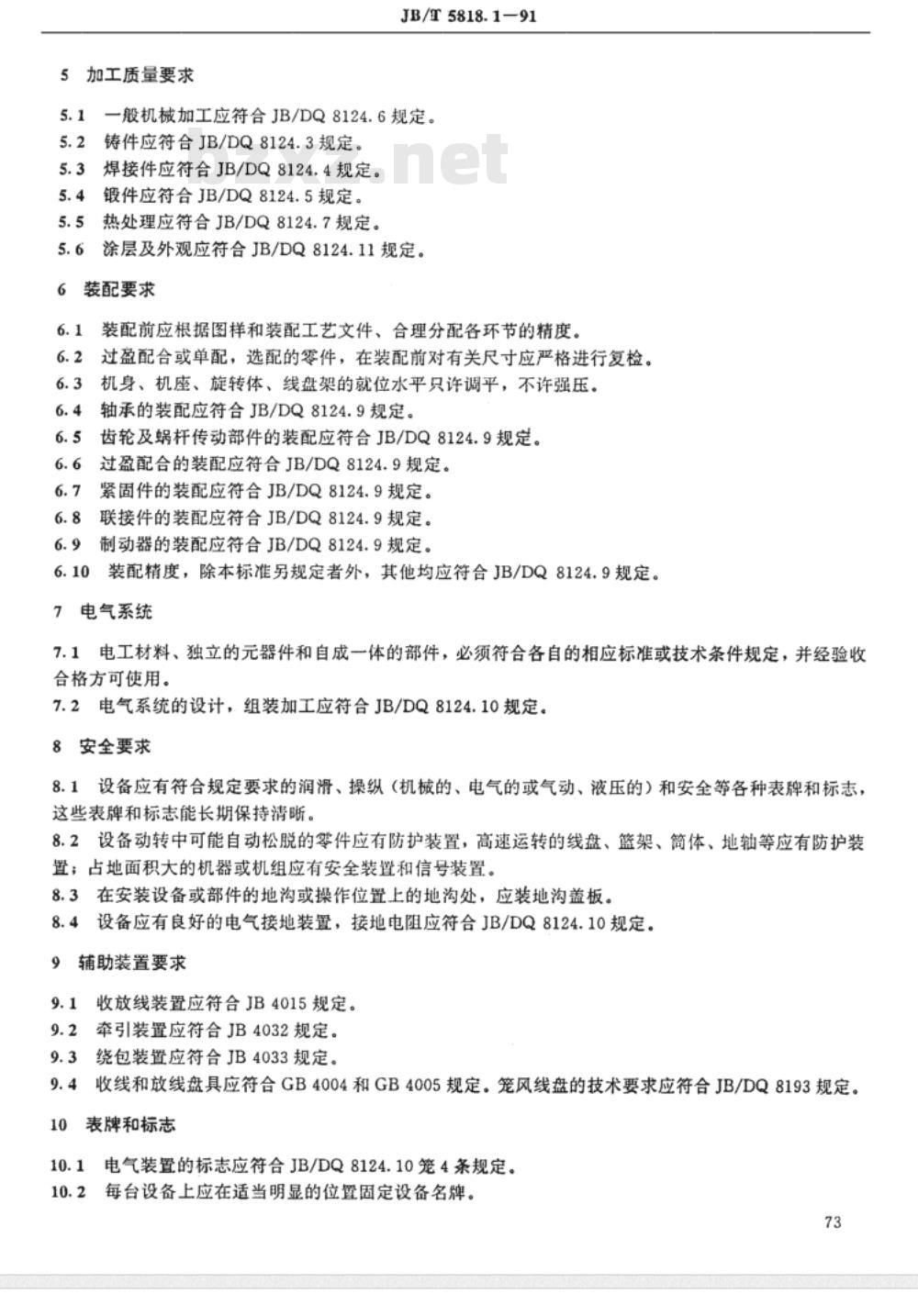

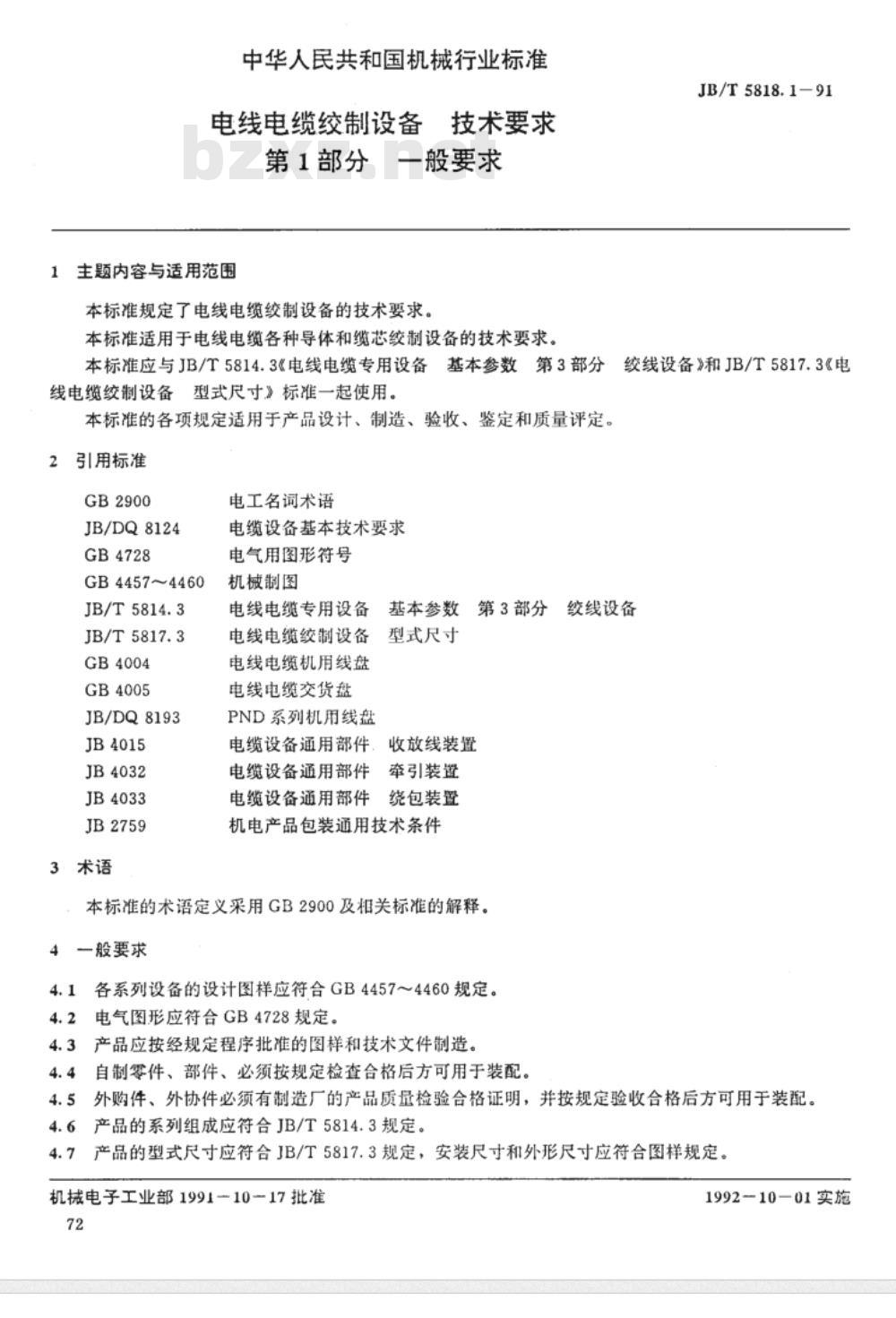

中华人民共和国机械行业标准 电线电缆绞制设备 第1部分 一般要求 1 主题内容与适用范围 本标准规定了电线电缆绞制设备的技术要求。适用于电线电缆各种导体和缆芯绞制设备的技术要求。JB/T5818.1-91 本标准应与JB/T5814.3《电线电缆专用设备基本参数 第3部分 绞线设备》和JB/T5817.3《电线电缆绞制设备型式尺寸》标准一起使用。本标准的各项规定适用于产品设计、制造、验收、鉴定和质量评定。 2 引用标准 GB2900 JB/DQ8124 GB4728 GB4457~4460 JB/T5814.3 JB/T5817.3 GB4004 GB4005 JB/DQ8193 JB4015 JB4032 JB4033 JB2759 3 术语 电工名词术语 电缆设备基本技术要求 电气用图形符号 机械制图 电线电缆专用设备基本参数 第3部分 绞线设备 电线电缆绞制设备型式尺寸 电线电缆机用线盘 电线电缆交货盘 PND系列机用线盘 电缆设备通用部件收放线装置 电缆设备通用部件牵引装置 电缆设备通用部件绕包装置 机电产品包装通用技术条件 本标准的术语定义采用GB2900及相关标准的解释。 4 一般要求 4.1 各系列设备的设计图样应符合GB4457～4460规定。 4.2 电气图形应符合GB4728规定。 4.3 产品应按经规定程序批准的图样和技术文件制造。 4.4 自制零件、部件必须按规定检查合格后方可用于装配。 4.5 外购件、外协件必须有制造厂的产品质量检验合格证明，并按规定验收合格后方可用于装配。 4.6 产品的系列组成应符合JB/T5814.3规定。 4.7 产品的型式尺寸应符合JB/T5817.3规定，安装尺寸和外形尺寸应符合图样规定。 5 加工质量要求 5.1 一般机械加工应符合JB/DQ8124.6规定。 5.2 铸件应符合JB/DQ8124.3规定，焊接件应符合JB/DQ8124.4规定。 5.3 镀件应符合JB/DQ8124.5规定。 5.4 热处理应符合JB/DQ8124.7规定。 5.5 涂层及外观应符合JB/DQ8124.11规定。 6 装配要求 6.1 装配前应根据图样和装配工艺文件、合理分配各环节的精度。 6.2 过盈配合或单配，选配的零件，在装配前对有关尺寸应严格进行复检。 6.3 机身、机座、旋转体、线盘架的就位水平只许调平，不许强压。 6.4 轴承的装配应符合JB/DQ8124.9规定。 6.5 齿轮及蜗杆传动部件的装配应符合JB/DQ8124.9规定。 6.6 过盈配合的装配应符合JB/DQ8124.9规定。 6.7 紧固件的装配应符合JB/DQ8124.9规定。 6.8 联接件的装配应符合JB/DQ8124.9规定。 6.9 制动器的装配应符合JB/DQ8124.9规定。 6.10 装配精度，除本标准另规定者外，其他均应符合JB/DQ8124.9规定。 7 电气系统 7.1 电工材料、独立的元器件和自成一体的部件，必须符合各自的相应标准或技术条件规定，并经验收合格方可使用。 7.2 电气系统的设计，组装加工应符合JB/DQ8124.10规定。 8 安全要求 8.1 设备应有符合规定要求的润滑、操纵（机械的、电气的或气动、液压的）和安全等各种表牌和标志，这些表牌和标志能长期保持清晰。 8.2 设备动转中可能自动松脱的零件应有防护装置，高速运转的线盘、篮架、简体、地轴等应有防护装置；占地面积大的机器或机组应有安全装置和信号装置。 8.3 在安装设备或部件的地沟或操作位置上的地沟处，应装地沟盖板。 8.4 设备应有良好的电气接地装置，接地电阻应符合JB/DQ8124.10规定。 9 辅助装置要求 9.1 收放线装置应符合JB4015规定。 9.2 牵引装置应符合JB4032规定。 9.3 绕包装置应符合JB4033规定。 9.4 收线和放线盘具应符合GB4004和GB4005规定。笼风线盘的技术要求应符合JB/DQ8193规定。 10 表牌和标志 10.1 电气装置的标志应符合JB/DQ8124.10笼4条规定。 10.2 每台设备上应在适当明显的位置固定设备名牌。 10.3 设备上应有必须的表牌，标志应清晰，位置应正确。 10.4 名牌和表牌的内容和格式应符合专门的规定。 11 包装 11.1 产品的包装应符合JB2759规定，牢固可靠，有防锈、防漏、防潮措施，符合水陆运输要求，并按JB/DQ8124.1第6条规定检查。 11.2 包装箱上的说明和标志应位置适宜、明显、清晰。标志内容如下：制造厂名称，产品名称、型号，出厂编号及日期。
