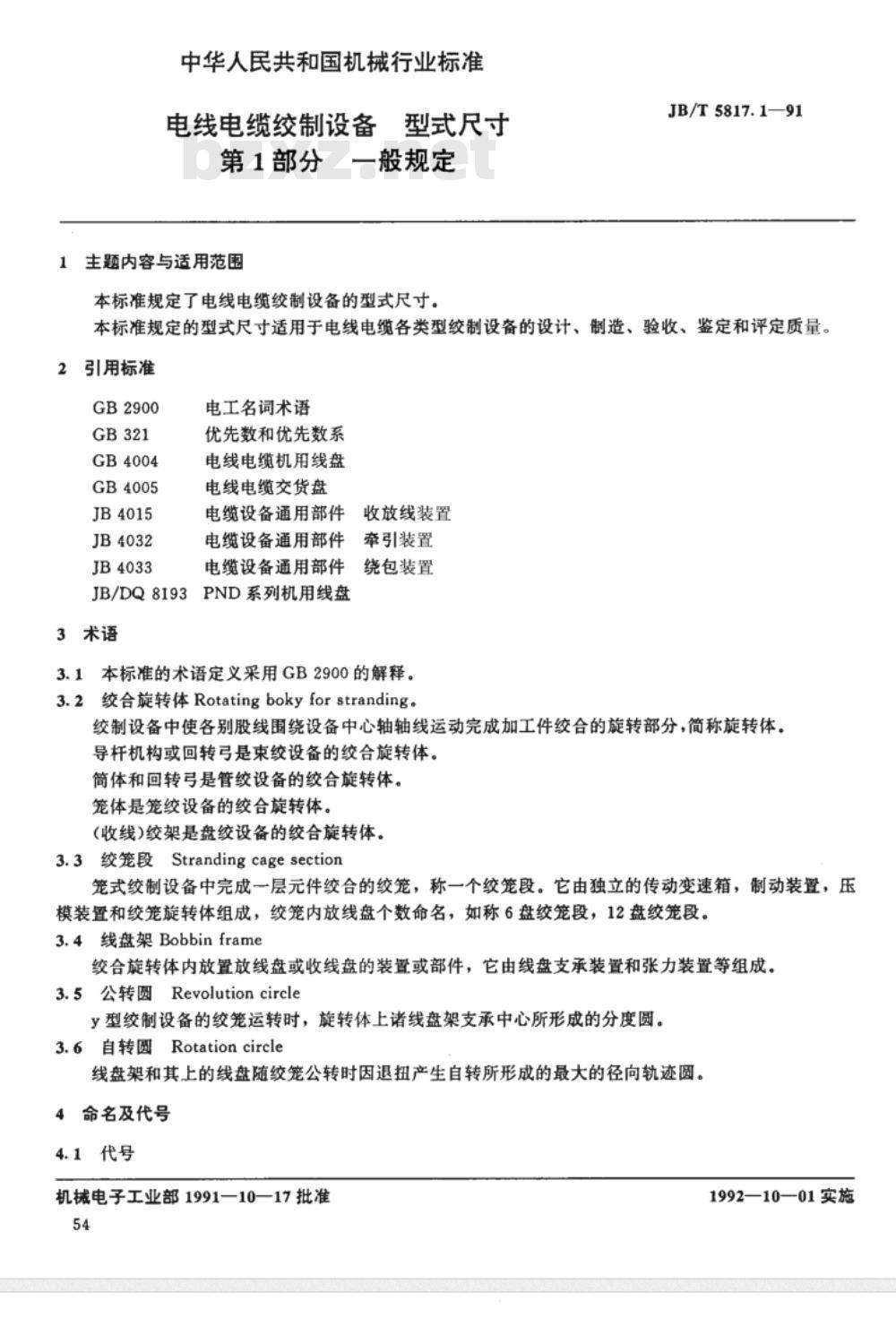

中华人民共和国机械行业标准
电线电缆绞制设备
型式尺寸
第1部分一般规定
1主题内容与适用范围
本标准规定了电线电缆绞制设备的型式尺寸。JB/T5817.1—91
本标准规定的型式尺寸适用于电线电缆各类型绞制设备的设计、制造、验收、鉴定和评定质量。2引用标准
GB2900
GB4004
GB4005
JB4015
JB4032
JB4033
电工名词术语
优先数和优先数系
电线电缆机用线盘
电线电缆交货盘
电缆设备通用部件
收放线装置
电缆设备通用部件
牵引装置
电缆设备通用部件绕包装置
JB/DQ8193PND系列机用线盘
3术语
3.1本标准的术语定义采用GB2900的解释。3.2绞合旋转体Rotatingbokyforstranding。绞制设备中使各别股线围绕设备中心轴轴线运动完成加工件绞合的旋转部分，简称旋转体。导杆机构或回转弓是束绞设备的绞合旋转体。简体和回转弓是管绞设备的绞合旋转体。笼体是笼绞设备的绞合旋转体。(收线)绞架是盘绞设备的绞合旋转体。3.3绞笼段Strandingcagesection笼式绞制设备中完成一层元件绞合的绞笼，称一个绞笼段。它由独立的传动变速箱，制动装置，压模装置和绞笼旋转体组成，绞笼内放线盘个数命名，如称6盘绞笼段，12盘绞笼段。3.4线盘架Bobbinframe
绞合旋转体内放置放线盘或收线盘的装置或部件，它由线盘支承装置和张力装置等组成。3.5公转圆Revolutioncircle
y型绞制设备的绞笼运转时，旋转体上诸线盘架支承中心所形成的分度圆。3.6自转圆Rotationcircle
线盘架和其上的线盘随绞笼公转时因退扭产生自转所形成的最大的径向轨迹圆。4命名及代号
4.1代号
机械电子工业部1991—10—17批准54
1992—10—01实施
类别代号
导体绞制(绞线机)设备类
缆芯绞制(成缆机)设备类
缆芯元件绞制设备类

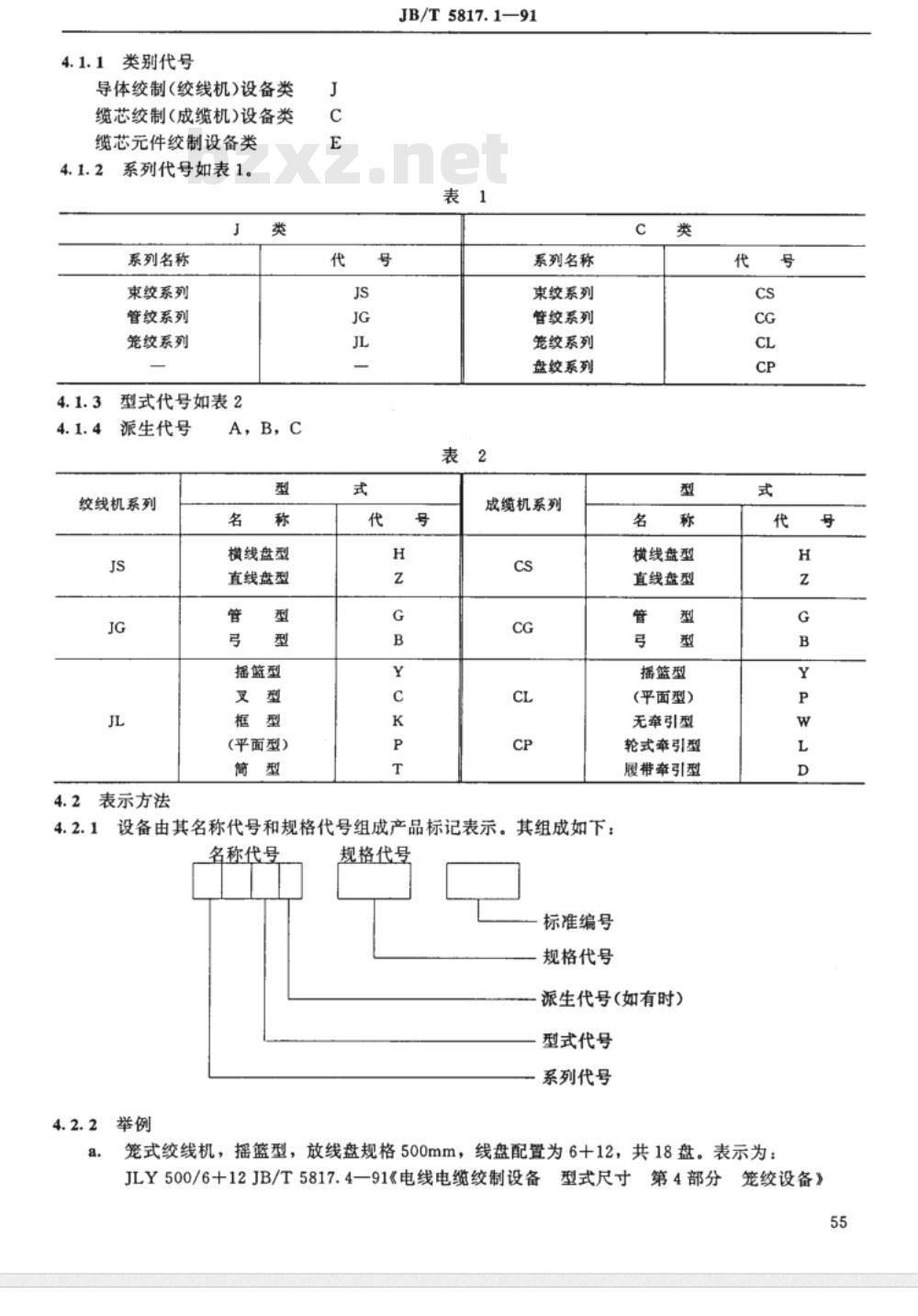

4.1.2系列代号如表1。www.bzxz.net
系列名称
束绞系列
管纹系列
笼绞系列
型式代号如表2
派生代号
绞线机系列
4.2表示方法
A，B，C
横线盘型
直线盘型
摇篮型
(平面型）
JB/T5817.1—91
系列名称
束绞系列
管绞系列
笼绞系列
盘绞系列
成缆机系列
4.2.1设备由其名称代号和规格代号组成产品标记表示。其组成如下：名称代号
4.2.2举例
规格代号
标准编号
规格代号
横线盘型
直线盘型
摇篮型
(平面型）
无牵引型
轮式牵引型
履带牵引型
派生代号(如有时)
型式代号
系列代号
笼式绞线机，摇篮型，放线盘规格500mm，线盘配置为6十12，共18盘。表示为：号
JLY500/6十12JB/T5817.4一91《电线电缆绞制设备型式尺寸第4部分笼绞设备》55
JB/T5817.191

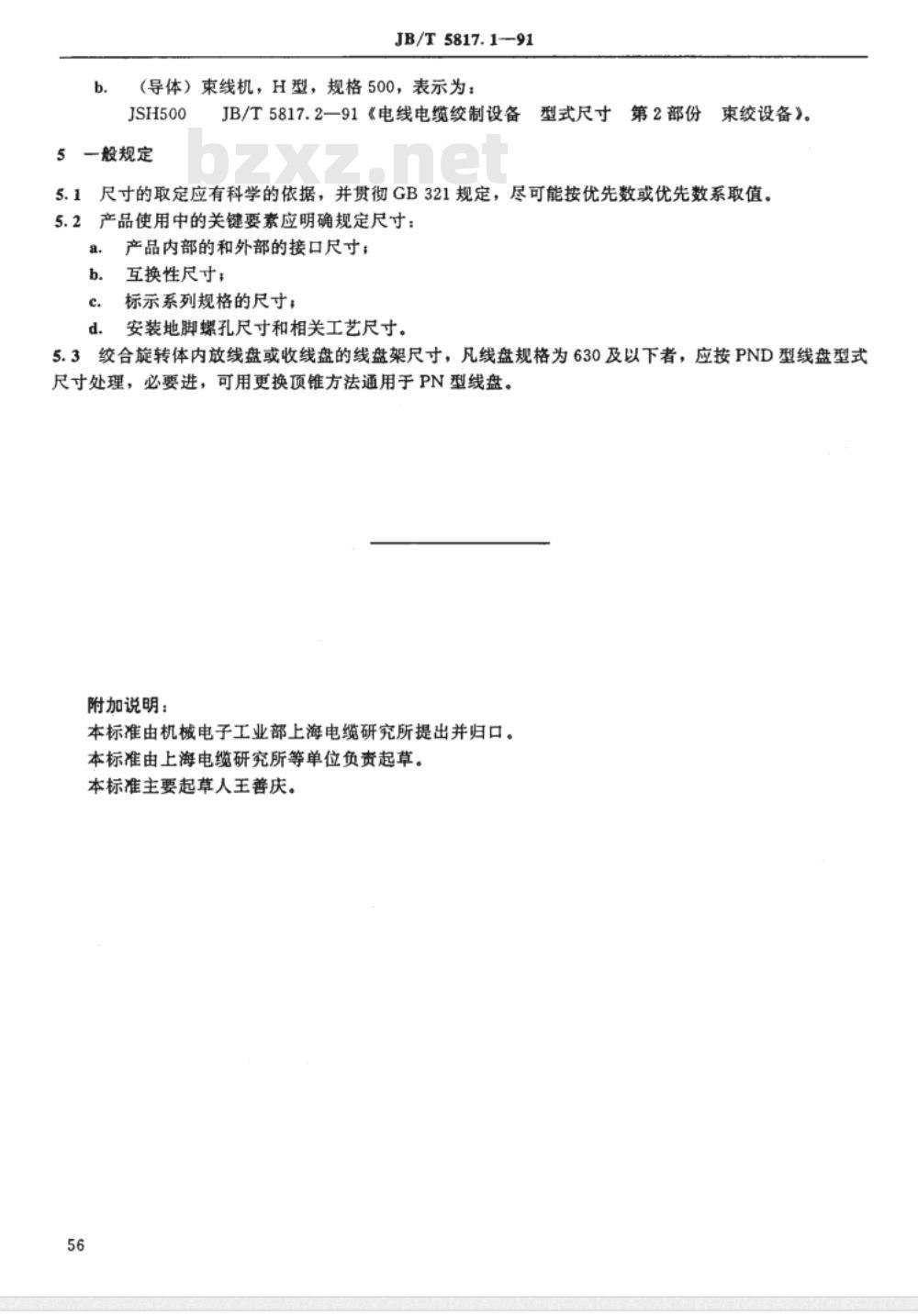

（导体）束线机，H型，规格500，表示为：JSH500
5一般规定
JB/T5817.2—91《电线电缆绞制设备型式尺寸第2部份
束绞设备》。
尺寸的取定应有科学的依据，并贯彻GB321规定，尽可能按优先数或优先数系取值。5.1
产品使用中的关键要素应明确规定尺寸：5.2
产品内部的和外部的接口尺寸；互换性尺寸；
标示系列规格的尺寸；
安装地脚螺孔尺寸和相关工艺尺寸。d.
5.3绞合旋转体内放线盘或收线盘的线盘架尺寸，凡线盘规格为630及以下者，应按PND型线盘型式尺寸处理，必要进，可用更换顶锥方法通用于PN型线盘。附加说明：
本标准由机械电子工业部上海电缆研究所提出并归口。本标准由上海电缆研究所等单位负责起草。本标准主要起草人王善庆。
