【机械行业标准(JB)】 电线电缆绞制设备 技术要求

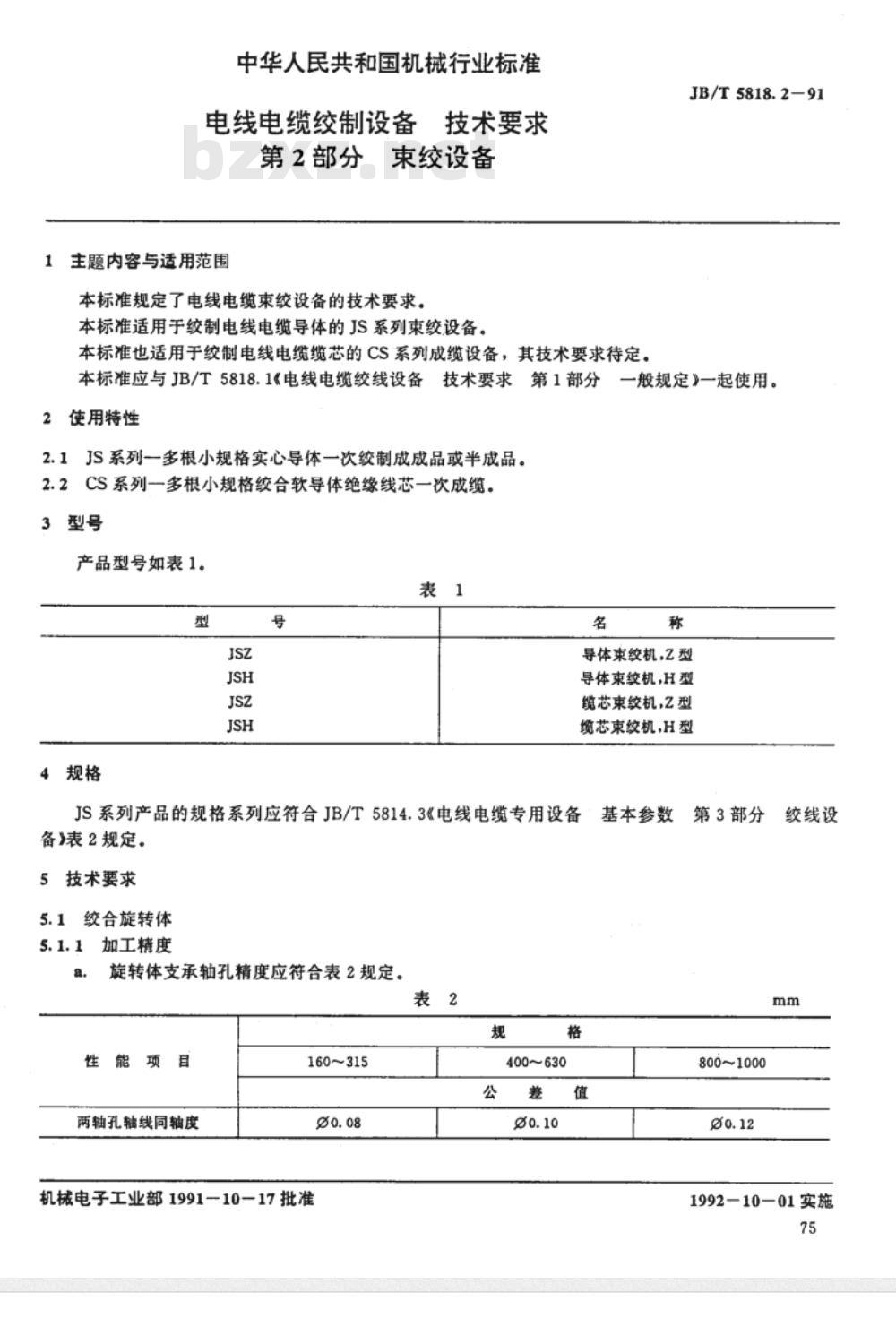

中华人民共和国机械行业标准 电线电缆绞制设备技术要求 第2部分 束绞设备 1 主题内容与适用范围 本标准规定了电线电缆束绞设备的技术要求。本标准适用于绞制电线电缆导体的JS系列束绞设备。本标准也适用于绞制电线电缆缆芯的CS系列成缆设备，其技术要求待定。JB/T5818.2-91 本标准应与JB/T5818.1《电线电缆绞线设备技术要求 第1部分 一般规定》一起使用。 2 使用特性 2.1 JS系列多根小规格实心导体一次绞制成成品或半成品。 2.2 CS系列多根小规格绞合软导体绝缘线芯一次成缆。 3 型号 产品型号如表1。 表1 型号 | 型号 | 名称 | | --- | --- | | JSZ | 导体束绞机，Z型 | | JSH | 导体束绞机，H型 | | JSZ | 缆芯束绞机，Z型 | | JSH | 芯束绞机，H型 | JS系列产品的规格系列应符合JB/T5814.3《电线电缆专用设备 绞线设备基本参数 第3部分》规定。 5 技术要求 5.1 绞合旋转体 5.1.1 加工精度 a. 旋转体支承轴孔精度应符合表2规定。 表2 旋转体支承轴孔精度 | 规格 | 公差值 | | --- | --- | | 160~315 | 80.08 | | 400~630 | 80.10 | | 800~1000 | 80.12 | b. 线盘架精度应符合表3规定。 表3 线盘架精度 | 性能项目 | 精度要求 | | --- | --- | | 线盘两支承轴轴线同轴度 | 0.06 | | 线盘架两支承轴轴线同轴度 | 0.08 | c. 牵引轮精度应符合表4规定。 表4 牵引轮精度 | 性能项目 | 精度要求 | | --- | --- | | 牵引轮底梢对支承轴线圆跳动 | 0.15 | | 牵引轮平衡要求 | 0.20 | 5.1.2 旋转体平衡精度应符合表5规定。 表5 旋转体平衡精度 | 规格 | 转速范围(r/min) | 公差值 | | --- | --- | --- | | 160~315 | >2000 | 0.06 | | 400~630 | 2000~1000 | 0.08 | | 800~1000 | <1000 | 0.12 | 5.1.3 装配精度 a. 旋转体的装配精度应符合表7规定。 表7 旋转体装配精度 | 性能项目 | 公差值 | | --- | --- | | 动平衡 | G6.3 | | 静平衡 | G16 | b. 线盘架装配精度应符合表8规定。 表8 线盘架装配精度 | 性能项目 | 精度要求 | | --- | --- | | 倾斜角(Z型)α | 3° | | 线盘支承轴线对线盘架支承轴垂直度 | 0.12 | 5.2 制动 5.2.1 制动带的调节必须灵活方便，安全可靠。制动带与制动轮的接触面应不小于80%。 5.2.2 制动时间为3～7秒。 5.3 噪声 噪声应不超过85dB(A)。 6 试验 产品按表9规定试验。 表9 试验项目 | 序号 | 项目名称 | 技术要求 | | --- | --- | --- | | 1 | 基本技术要求 | 符合JB/T5818.1第4条规定 | | 2 | 一般要求 | 符合JB/T5818.1第5条规定 | | 3 | 加工质量要求 | 符合JB/T5818.1第6条规定 | | 4 | 装配要求 | 符合JB/T5818.1第7条规定 | | 5 | 电气系统 | 符合JB/T5818.1第8条规定 | | 6 | 安全要求 | 符合JB/T5818.1第9条规定 | | 7 | 辅助装置要求 | 符合JB/T5818.1第10条规定 | | 8 | 标牌和标志 | 符合JB/T5818.1第11条规定 | | 9 | 包装要求 | 符合本标准第5.1.1条规定 | 附加说明：本标准由机械电子工业部批准并于1992年10月1日实施。
