【机械行业标准(JB)】 电线电缆塑料挤出设备 型式尺寸

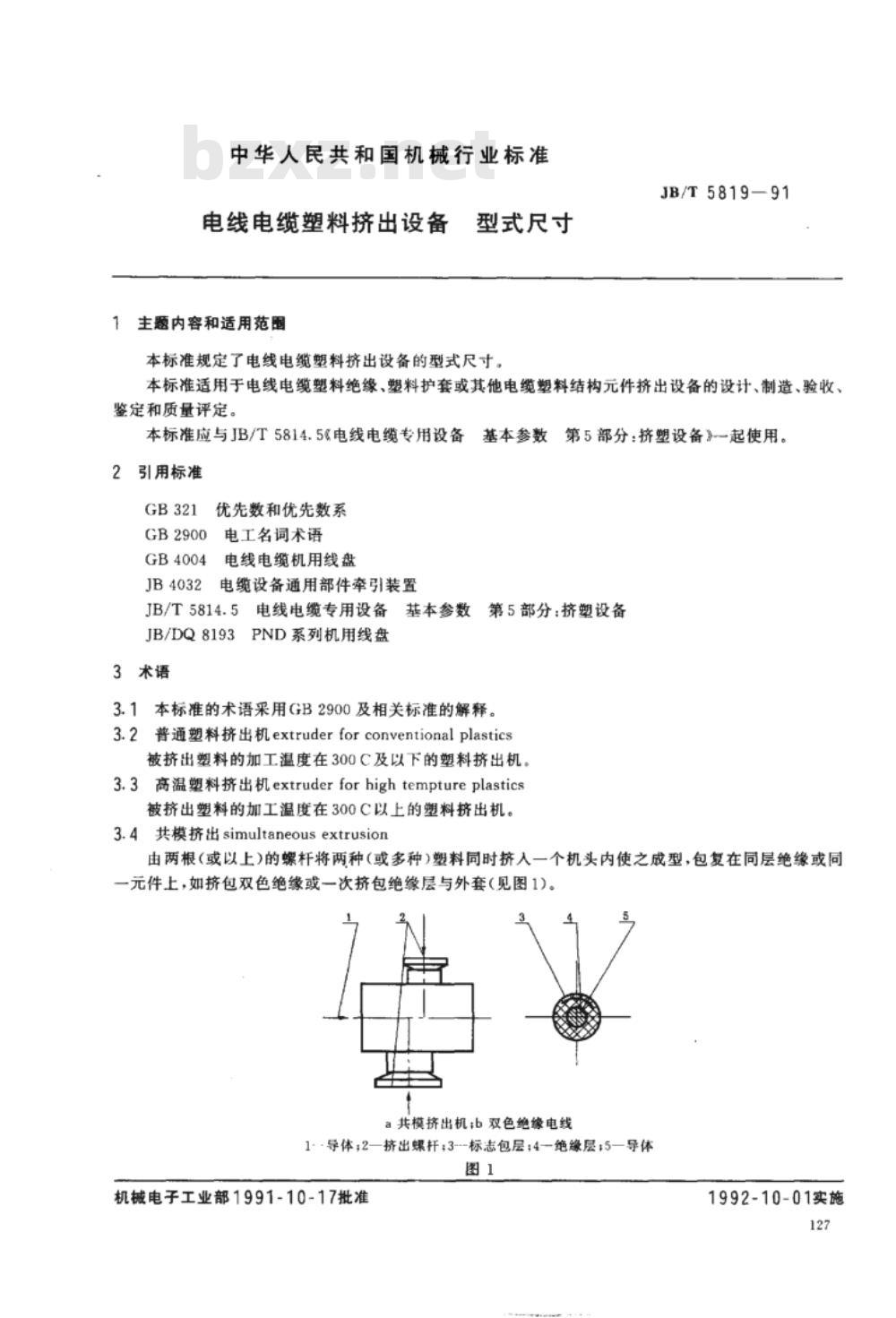

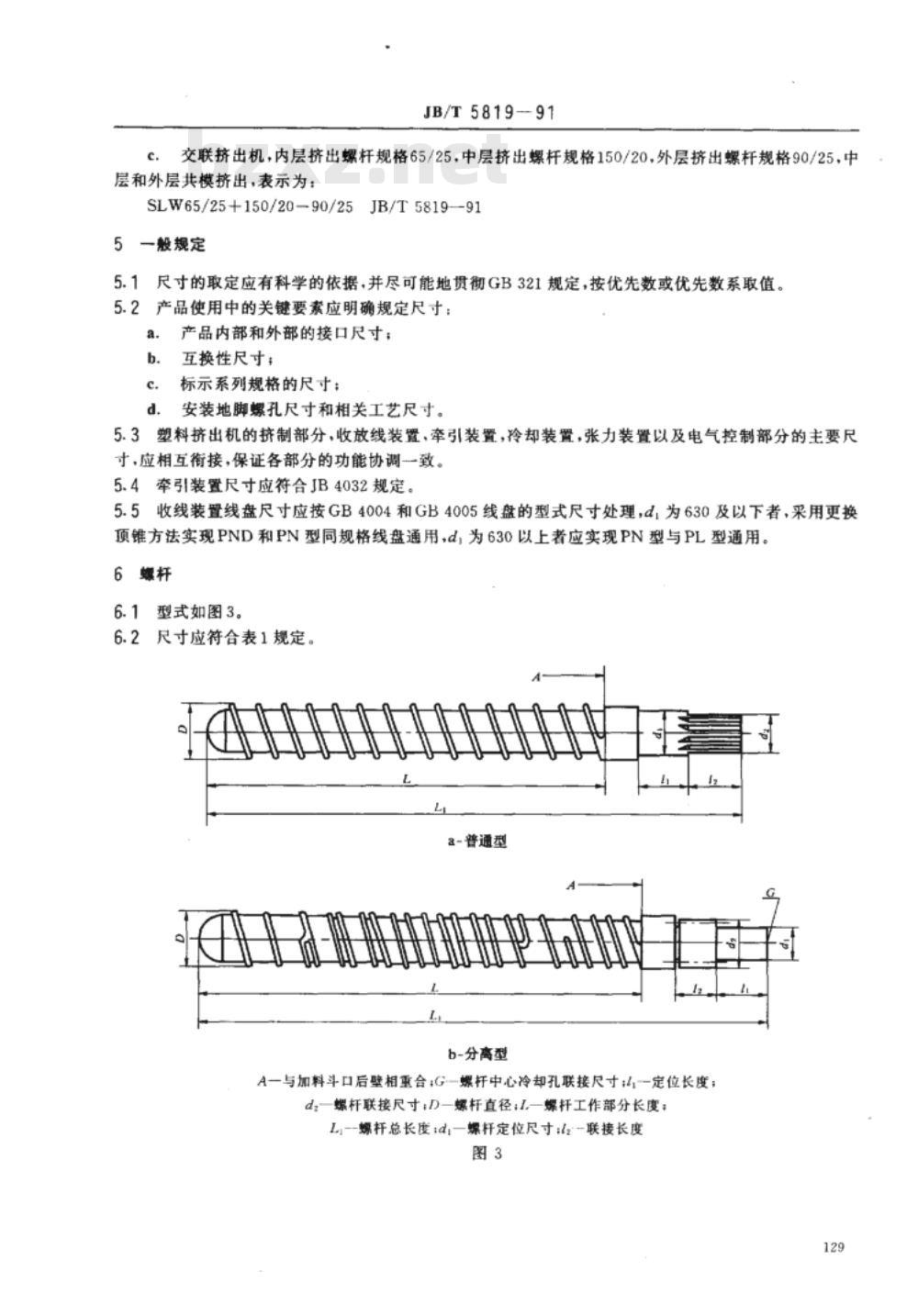

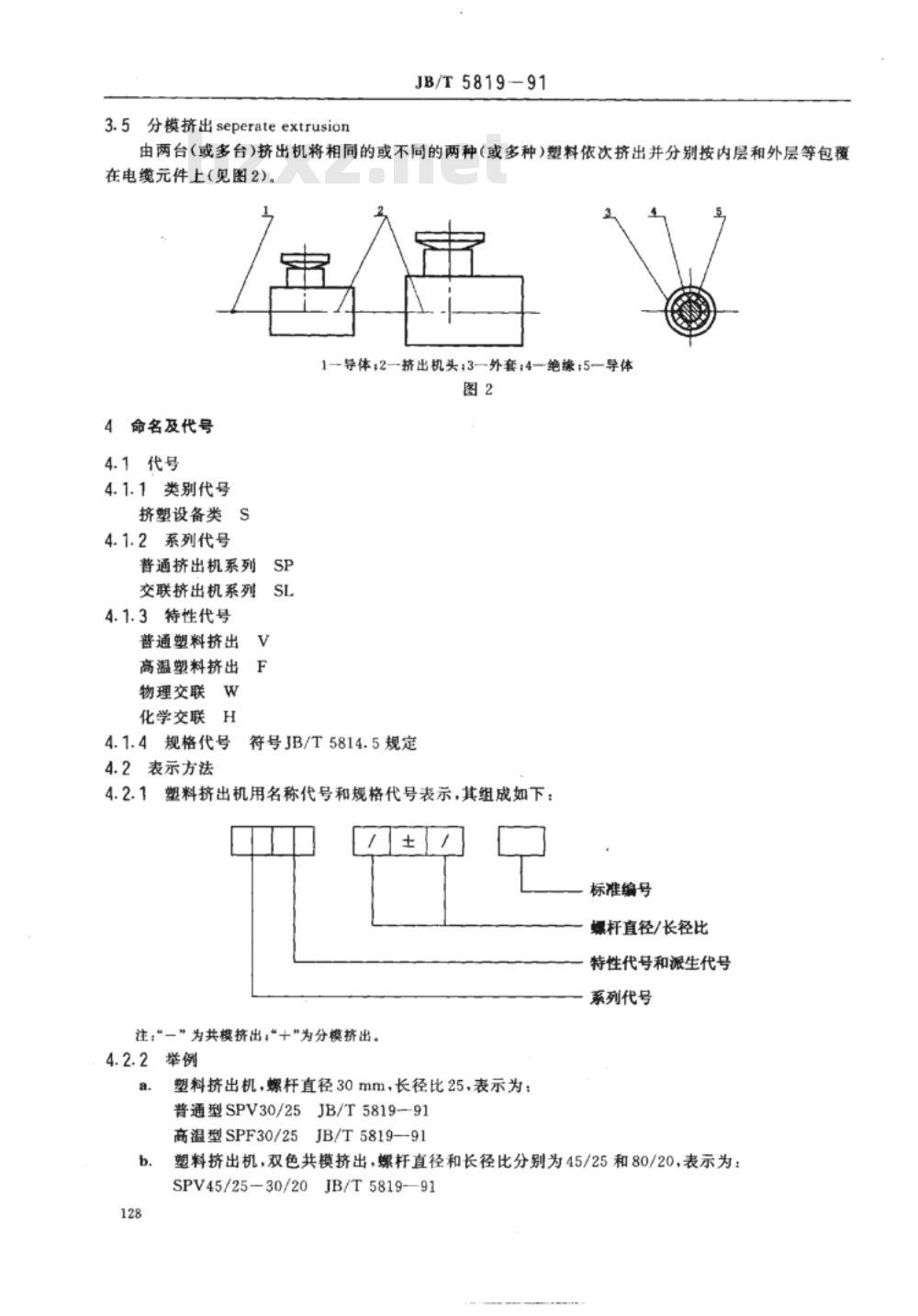

中华人民共和国机械行业标准 电线电缆塑料挤出设备 1 主题内容和适用范围 本标准规定了电线电缆塑料挤出设备的型式尺寸。JB/T5819—91 本标准适用于电线电缆塑料绝缘、塑料护套或其他电缆塑料结构元件挤出设备的设计、制造、验收、鉴定和质量评定。本标准应与JB/T5814.5《电线电缆专用设备基本参数 第5部分：挤塑设备》一起使用。 2 引用标准 GB321 电工名词术语 GB2900 电工名词术语 GB4004 电线电缆机用线盘 JB4032 电缆设备通用部件牵引装置 JB/T5814.5 电线电缆专用设备基本参数 第5部分：挤塑设备 JB/DQ8193PND系列机用线盘 3 术语 3.1 本标准的术语采用GB2900及相关标准的解释。 3.2 普通塑料挤出机（extruder for conventional plastics）：被挤出塑料的加工温度在300°C及以下的塑料挤出机。 3.3 高温塑料挤出机（extruder for high temperature plastics）：被挤出塑料的加工温度在300°C以上的塑料挤出机。 3.4 共模挤出（simultaneous extrusion）：由两根（或以上）的螺杆将两种（或多种）塑料同时挤入一个机头内使之成型，包覆在同层绝缘或同一元件上，如挤包双色绝缘或一次挤包绝缘层与外套（见图1）。 3.5 分模挤出（separate extrusion）：由两台（或多台）挤出机将相同的或不同的两种（或多种）塑料依次挤出并分别按内层和外层等包覆在电缆元件上（见图2）。 4 命名及代号 4.1 代号 4.1.1 类别代号 挤塑设备类S 4.1.2 系列代号 SP：普通挤出机系列；SL：交联挤出机系列 4.1.3 特性代号 普通塑料挤出F 高温塑料挤出H 物理交联W 化学交联 4.1.4 规格代号 4.2 表示方法 符号JB/T5814.5规定 4.2.1 塑料挤出机用名称代号和规格代号表示，其组成如下：标准编号/螺杆直径/长径比/特性代号和派生代号/系列代号。 4.2.2 举例：a. 塑料挤出机，螺杆直径30mm，长径比25，表示为：普通型SPV30/25JB/T5819-91；b. 塑料挤出机，双色共模挤出，螺杆直径和长径比分别为45/25和80/20，表示为：SPV45/25-30/20JB/T5819—91；c. 交联挤出机，内层挤出螺杆规格65/25，中层挤出螺杆规格150/20，外层挤出螺杆规格90/25，中层和外层共模挤出，表示为：SLW65/25+150/20-90/25JB/T5819—91。 5 一般规定 5.1 尺寸的取定应有科学的依据，并尽可能地贯彻GB321规定，按优先数或优先数系取值。 5.2 产品使用中的关键要素应明确规定尺寸：a. 产品内部和外部的接口尺寸；b. 互换性尺寸；c. 标示系列规格的尺寸；d. 安装地脚螺孔尺寸和相关工艺尺寸。 5.3 塑料挤出机的挤制部分、收放线装置、牵引装置、冷却装置、张力装置以及电气控制部分的主要尺寸，应相互衔接，保证各部分的功能协调一致。 5.4 牵引装置尺寸应符合JB4032规定。 5.5 收线装置线盘尺寸应按GB4004和GB4005线盘的型式尺寸处理。 6 螺杆 6.1 型式如图3。 6.2 尺寸应符合表1规定。 7 机头 7.1 型式如图4。
